Agricultural Gearbox Manufacturer for Efficient Farming Solutions

Raydafon Kənd Təsərrüfatı Sürücü Sistemləri

Dəyişən, otbiçənlər, toxumçular və yem qarışdırıcılar üçün kənd təsərrüfatı sürət qutusu istehsalçısı

Raydafon işi faktiki yerinə yetirən alətlər üçün kənd təsərrüfatı sürət qutuları qurur: fırlanan maşınlar, çəmən otbiçənlər, otbiçənlər, gübrə səpənlər, toxum səpənlər, TMR yem qarışdırıcıları və presləmə maşınları. Hər bir qurğu öz zavodumuzda ISO 9001 keyfiyyət sisteminə uyğun olaraq korpus tökmə və dişli kəsmədən istilik müalicəsi, montaj və işəsalma sınaqlarına qədər istehsal olunur.

Alıcılar bizə traktorun PTO reytinqi, qurğunun təsviri, uğursuz sürət qutusu nümunəsi və ya sadəcə işlək vəziyyətdə gəlir. Nisbəti, fırlanma anı sinfini, giriş/çıxış interfeysini və mənzil oriyentasiyasını təsdiqləyirik, sonra həmin spesifikasiyaya uyğun istehsal edirik.

100–2000 N·mÇıxış momenti diapazonu
540 / 1000 rpmStandart PTO girişi
96%+Transmissiya səmərəliliyi
15 günNümunə çatdırılma müddəti
Məhsula Baxış

Raydafon nə istehsal edir

Raydafon kənd təsərrüfatı mexanizmlərinin ötürücü sistemlərinə diqqət yetirir. Cari sıra qazon biçən maşın sürət qutularını, çəmən biçən sürət qutularını (yandan quraşdırılmış ot doğrayan sürət qutuları), fırlanan dişli qutuları, biçən reduktorları və gübrə və əkin maşınları üçün xüsusi sürət qutularını əhatə edir. Hər bir gövdə forması, dişli dəsti və çıxış flanşı ümumi kataloqdan kopyalanmaq əvəzinə, xüsusi qurğunun iş şəraiti ətrafında dizayn edilmişdir.

  • Kompakt korpus, sabit ötürmə— yüksək keyfiyyətli lehimli polad spiral və ya təkər dişliləri, aşağı səs-küy, minimal vibrasiya, daha uzun mexaniki xidmət müddəti.
  • Sərt şərtlər üçün yüksək tork çıxışı— ağır yük, sürüşkən, tozlu torpaq üçün uyğun olan bərkimiş diş səthləri olan böyük modul dizaynı: sıx otlar, meşə kənarları, yamaclar və çınqıllar.
  • Çoxlu montaj interfeysləri— müxtəlif qurğu modellərinə uyğun bir sıra çıxış flanş formaları ilə standart PTO girişi (1-3/8" Z6 / Z21).
  • Aşağı təmir dizaynı— yağ səviyyəli pəncərə və havalandırma ilə optimallaşdırılmış daxili yağlama, gündəlik texniki xidmət tezliyini azaldır.
  • Tam fərdiləşdirmə dəstəyi— Nisbət, quraşdırma istiqaməti, giriş/çıxış forması və mənzil strukturu üçün OEM və ODM xidməti. Nümunələr 15 günə qədər tez çatdırılır.

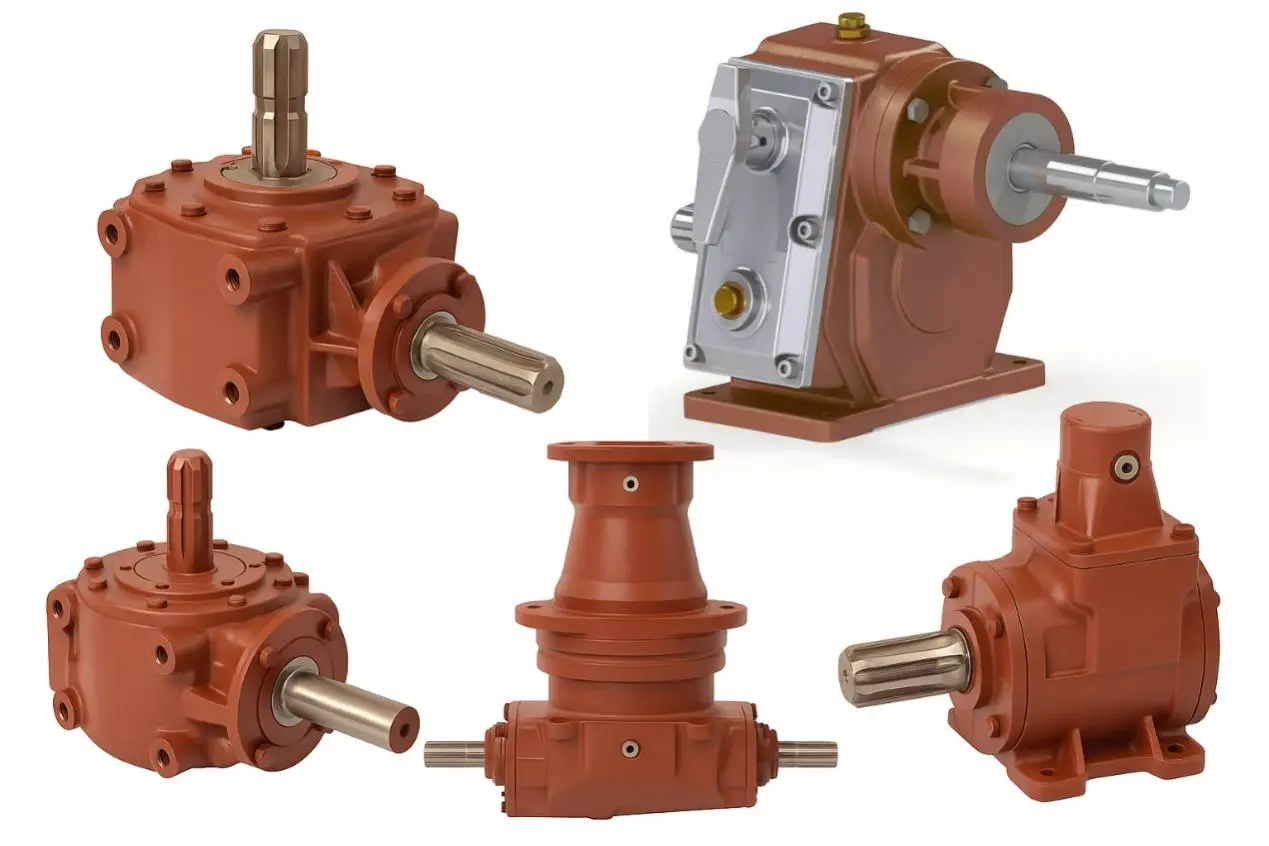

Agricultural gearbox manufactured by Raydafon
Raydafon kənd təsərrüfatı sürət qutusu çeşidi — zavodda tökmə və emal edilmiş korpuslar, yerində istehsal edilmiş və istiliklə işlənmiş dişli dəstləri.

Raydafon məhsulları kənd təsərrüfatı alətlərini quraşdıran kiçik və orta traktorlarda, xüsusən də Avropa və Amerika bazarları üçün yüksək spesifikasiyalı kənd təsərrüfatı avadanlıqlarında geniş istifadə olunur. Bölmələr Almaniya, İtaliya, ABŞ və Braziliyada yerli brendlər və böyük OEM-lər ilə xidmətdədir. Biz tək ədədlər, eləcə də həcmli istehsal və uzunmüddətli təchizat müqavilələri təqdim edirik.

Raydafon kənd təsərrüfatı sürət qutuları ilə yanaşı, o cümlədən dəqiq ötürücü hissələri istehsal edirplastik dişlilər, konik dişlilərvəvida dişlilərisənaye avtomatlaşdırılması, qida maşınları və tibbi avadanlıqlar üçün, beləliklə, bir çox dəstəkləyici komponentlər bir təchizatçıdan alına bilər.

Seçim bələdçisi

İşə uyğun kənd təsərrüfatı sürət qutusunu necə seçmək olar

Qiymət və görünüş səhv başlanğıc nöqtələridir. Sürət qutusunun bir mövsüm və ya onillik davam edib-etməməsinə qərar verən şey onun mexanizmə, traktora və üzərində işlədiyi yerə nə qədər uyğun olmasıdır. Aşağıdakı dörd meyar mühəndislərimizin demək olar ki, hər sorğuda verdiyi sualları əhatə edir.

  1. Əvvəlcə tətbiq növünü təsdiqləyin Tətbiq kateqoriyası bütün dizaynı idarə edir. Çəmən biçən maşın sürət qutuları yüksək sürətli işləməyə və təsir müqavimətinə ehtiyac duyur. Tiller və fırlanan dişli qutuları fırlanma momentini və struktur gücünü vurğulayır. Sepənlər və çiləyicilər ötürmə səmərəliliyinə və texniki xidmətin rahatlığına daha yüksək tələblərə malik daha yüngül konstruksiyalardan istifadə edirlər.
  2. Quraşdırma və sürücü parametrlərini uyğunlaşdırın Giriş sürəti və çıxış nisbəti traktorun PTO ilə uyğun olmalıdır. Giriş və çıxış şaftının diametri və əlaqə növü mövcud PTO interfeysinə uyğun olmalıdır. Quraşdırma çuxurları arasındakı məsafə və quraşdırma istiqaməti qurğunun çərçivəsinə təmiz oturmağa imkan verməlidir. Avadanlığın geriyə hərəkət etməməsi üçün fırlanma istiqaməti təsdiqlənməlidir.
  3. Materialı və emalını yoxlayın Keyfiyyətli kənd təsərrüfatı sürət qutuları, 20CrMnTi kimi alaşımlı poladdan daxili dişli çarxları olan, aşınma müqaviməti üçün karbürləşdirilmiş və söndürülmüş çevik dəmir korpuslardan istifadə edir. Tozlu və ya palçıqlı iş şəraitində sürtkü yağının sızmasını və içəriyə qumun daxil olmasını dayandırmaq üçün sızdırmazlıq strukturu xüsusi olaraq gücləndirilməlidir.
  4. Torkun daşıma qabiliyyətini yoxlayın Ötürücü qutunun maksimum çıxış fırlanmasını faktiki qurğu yükünə qarşı təsdiq edin, xüsusən dərin şumlama və ağır ot biçmə kimi yüksək yüklü əməliyyatlarda. İsti işləyən və erkən sıradan çıxacaq daha yüngül bir aqreqatdan daha çox ağır sürət qutuları seçilməlidir.
  5. Xidmət qabiliyyətini nəzərə alın Kənd təsərrüfatı texnikası açıq havada fasiləsiz işləyir. Yağ səviyyəsinin müşahidə pəncərəsi və təmiz əlçatan yağ boşaltma portu olan sürət qutusuna qulluq etmək xeyli asandır və hissələrin mövcudluğu ilkin spesifikasiya qədər vacibdir.

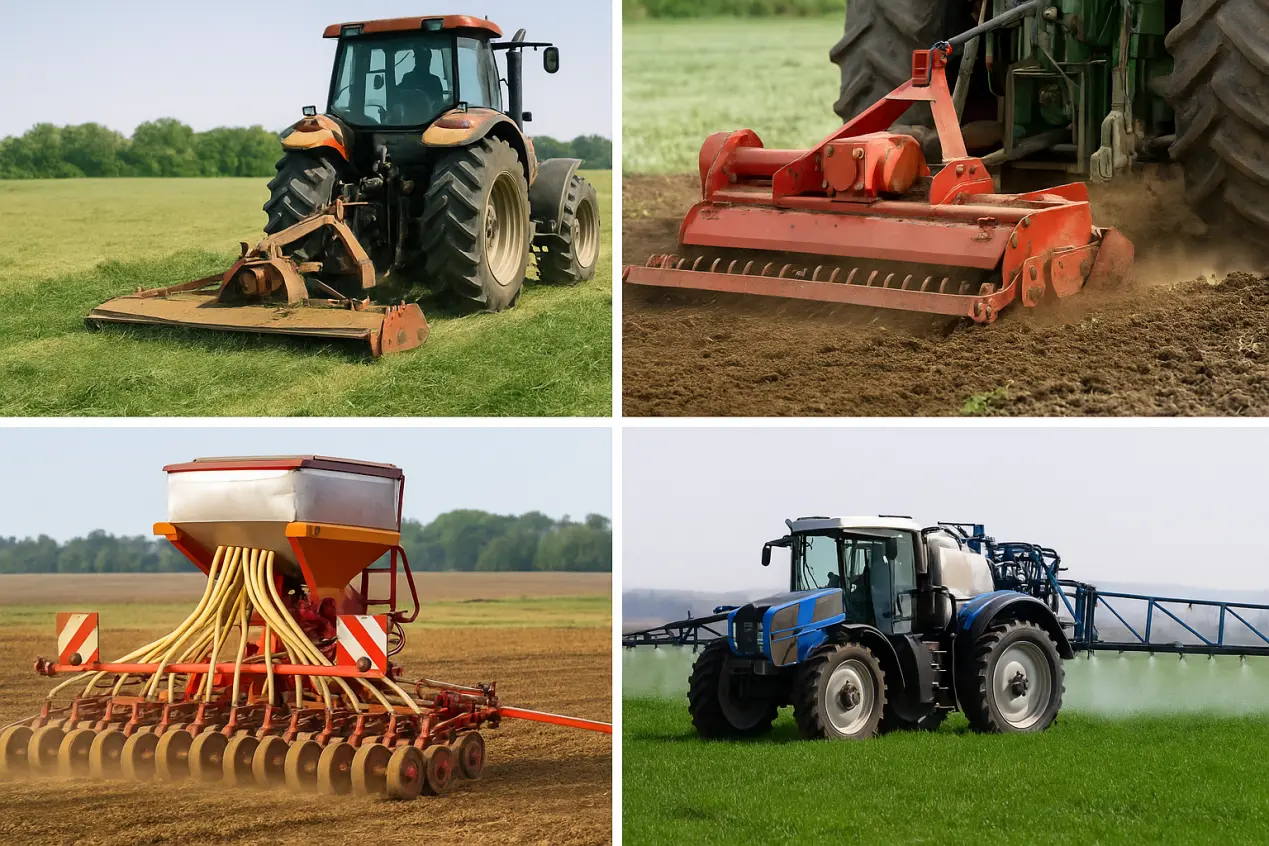

Agricultural gearbox selection and matching
Uyğunluq nisbəti, PTO interfeysi və istehsaldan əvvəl montaj sxemi sahədə ən çox rast gəlinən montaj problemlərindən qaçınır.
Performans Məlumatı

Raydafon Kənd Təsərrüfatı Sürət qutularının Maksimum Tork və Sürət Aralığı

Yükdaşıma qabiliyyəti, qurğunun uzun müddət yüksək yük altında işləməsinə davam edib-etməməsinə qərar verən yeganə amildir. Raydafon traktora quraşdırılan alətlərin tam çeşidini əhatə edən yüngül işdən tutmuş ağır işlərə qədər bir sıra sürət qutuları hazırlayıb. Hər bir vahid fabrikdən çıxmazdan əvvəl yük sınaqdan keçirilir.

Çıxış momentinin əhatə dairəsi

İşıq seriyası 100–300 N·m Çəki və səmərəliliyin ən çox önəm verdiyi yerlərdə çiləyicilər, toxum səpənlər və yüngül yük maşınları.
Orta Seriya 500–900 N·m Qarışıq tarla şəraitində fasiləsiz işləyən biçənlər və fırlanan maşınlar.
Ağır yük seriyası 1500 N·m-ə qədər Dayanıqlı yüksək yük dövriyyəsi ilə işləyən presləmə maşınları, gübrə qarışdırıcıları və qırıcılar.
Xüsusi Fərdi 2000+ N·m zirvəsi Ekstremal iş şəraiti və pik tork qabiliyyətini tələb edən mürəkkəb mühitlər.
Standart PTO Girişi 540 / 1000 rpm Dünya üzrə əsas traktor PTO çıxış interfeysləri ilə uyğun gəlir.
Yüksək Sürətli Xüsusi 2000 rpm-ə qədər Daha sürətli giriş sürəti tələb edən yüksək məhsuldar traktorlar və güclü maşınlar üçün.

Sürət və Səmərəlilik

Çıxış sürəti seçilmiş azalma nisbətindən asılıdır, çıxış diapazonları modeldən asılı olaraq bir neçə onlarla ilə bir neçə yüz rpm-ə qədərdir. Ötürücülər 96%-dən yuxarı ötürmə səmərəliliyini və 72 dB-dən aşağı idarə olunan iş səs-küyünü təmin edərək, yüksək sürətlə hamar birləşməni təmin etmək üçün optimallaşdırılmış diş forması ilə yüksək dəqiqliyə qədər üyüdülür.

96%+ Səmərəlilik <72 dB Səs-küy 540 rpm PTO 1000 rpm PTO 2000 rpm Yüksək Sürət Yük sınandı

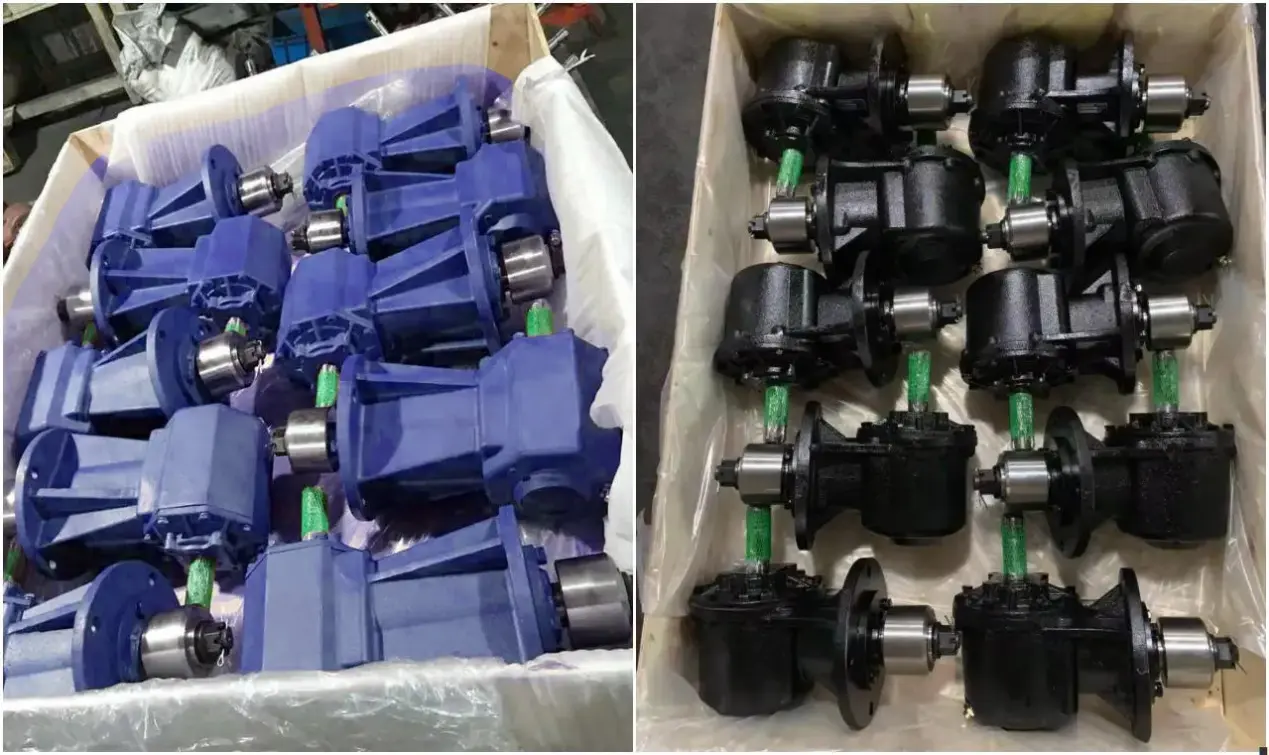

Raydafon agricultural gearbox torque and speed range
Müştəri spesifikasiyasına uyğun olaraq yükdaşıma qabiliyyətini təsdiqləmək üçün hər bir sürət qutusu yüklənir və göndərilməzdən əvvəl sınaqdan keçirilir.
Xidmət qabiliyyəti

Kənd Təsərrüfatı Maşınlarının Sürət qutusunu sökmək və təmir etmək asandır?

Gündəlik istifadədə sürət qutusu nəhayət köhnəlir, yağ sızdırır və ya anormal dişli səsi çıxarır. Bu nöqtədə vacib olan, bölmənin nə qədər tez açıla biləcəyi, yoxlanılması və yenidən işə salınmasıdır. Raydafon sürət qutuları bu praktik reallıq ətrafında hazırlanıb – ümumilikdə yığcam, lakin sökülməsi və yenidən qurulması sadədir.

  • Modul dizayn— giriş şaftı, çıxış mili, dişli dəsti və korpus standartlaşdırılmış hissələrdən yığılır. Ən sökülmə və montaj işləri üçün adi alətlər kifayətdir.
  • Sadə qabıq və aydın bolt düzümü— korpus maneəsiz, yaxşı aralıqlı boltlar olan simmetrik parçalanmış çuqun konstruksiyadır. Qapağı açmaq və daxili hissələri yoxlamaq üçün onları ardıcıl olaraq gevşetin.
  • Yüksək hissələrin ümumiliyi— Ötürücülər, yağ möhürləri və podşipniklər standart ölçülərə malikdir və yüksək dərəcədə dəyişdirilə bilər. Ehtiyat hissələri xüsusi istehsal olmadan hissə nömrəsi ilə sifariş edilir.
  • Sənədlər verilir— hər bir sürət qutusu daxili təmir və ya texniki komandamızın uzaqdan dəstəyi üçün hissə nömrələrini, yığılma ardıcıllığını və ehtiyat tədbirlərini əhatə edən partlamış diaqram və sökülmə təlimatları ilə göndərilir.
  • Tövsiyə olunan yoxlama intervalı— hər 500 saatlıq işdən sonra yağ möhürünün aşınmasını yoxlayın və dişli çarxların torlu səthində anormal aşınma və ya xalların olub olmadığını yoxlayın. Vaxtında müalicə xidmət müddətini əhəmiyyətli dərəcədə uzadır.

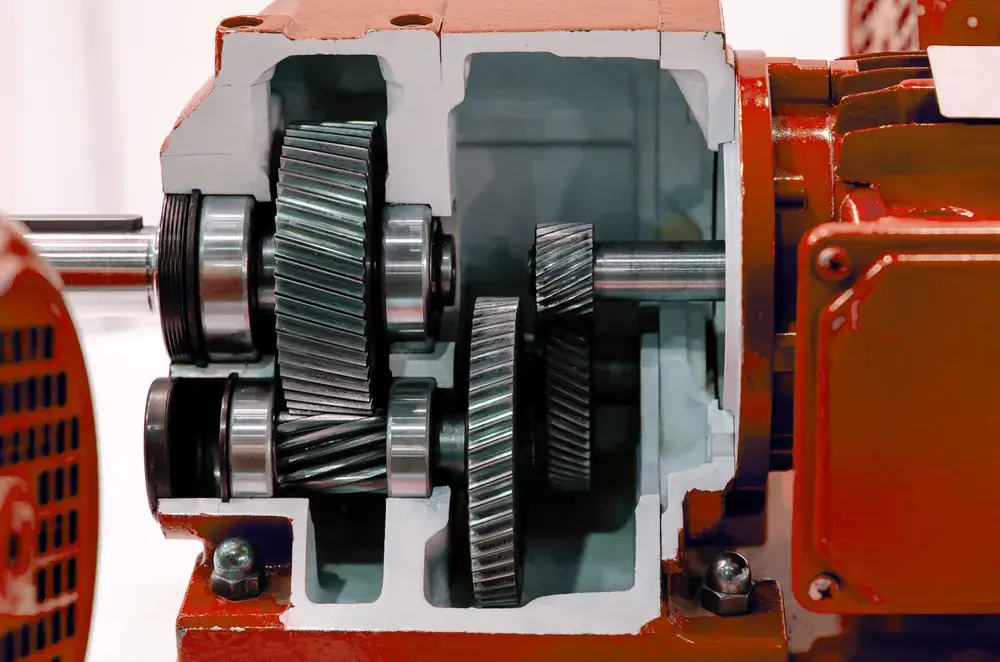

Agricultural gearbox disassembly and maintenance
Standartlaşdırılmış daxili hissələrə malik modul konstruksiya sahə xidmətini sadə və əvəzedici hissələrin qiymətini proqnozlaşdırıla bilən saxlayır.

Donanma operatorları üçün nə tövsiyə edirik

Hər sürət qutusu modeli üçün bir ehtiyat yağ möhürü və podşipnik dəstini ehtiyatda saxlayın. 500 saatlıq yoxlama dövründə bu, mövsümün ortasındakı nasazlığı eyni gündə təmirə çevirir ki, bu da adətən məhsul pəncərəsini saxlamaq və onu itirmək arasındakı fərqdir.

Alıcı Sualları

Kənd Təsərrüfatı Sürət qutusu ilə bağlı tez-tez verilən suallar

Sürət qutusu təklifi üçün hansı məlumatları göndərməliyəm?

Avadanlıq tipini, traktorun PTO sürətini, tələb olunan çıxış sürətini və ya nisbətini, maksimum iş momentini, giriş və çıxış şaftının ölçülərini, montaj deşikləri arasındakı məsafəni və quraşdırma istiqamətini göndərin. Rəsm, nümunə fotoşəkil və ya hissə nömrəsi təsdiqi xeyli sürətləndirir.

Müəyyən bir markanı əvəz etmək üçün sürət qutusu qura bilərsinizmi?

Bəli. Biz müntəzəm olaraq müəyyən edilmiş modellərə uyğun əvəzedici sürət qutuları, o cümlədən Comer və oxşar diapazonlara uyğun yem qarışdırıcı sürət qutuları istehsal edirik. Orijinal hissə nömrəsini və ya ölçülü bir rəsm göndərin və biz istehsaldan əvvəl uyğunluğu təsdiq edəcəyik.

Fərdi sürət qutusu üçün nümunə çatdırılma müddəti nədir?

Xüsusi hazırlanmış nümunələr mənzilin mürəkkəbliyindən və dişli kəsmə tələblərindən asılı olaraq adətən təxminən 15 gün ərzində çatdırılır. Həcmi istehsal vaxtı kotirovka ilə birlikdə təsdiqlənir.

Yağlama və texniki xidmət tələblərini necə yerinə yetirirsiniz?

Hər bir sürət qutusu yağ səviyyəli pəncərə və havalandırma ilə təchiz edilmişdir. Hər 500 iş saatından bir yağ möhürünün vəziyyətini yoxlamağı və dişli torlu səthin aşınmasını yoxlamağı tövsiyə edirik. Ətraflı texniki təlimatlar hər bir cihazla birlikdə verilir.

Sürət qutusu ilə yanaşı digər ötürücü komponentləri də təmin edirsiniz?

Bəli. Raydafon da istehsal edirPTO valları, planetar sürət qutuları, qurd ötürücü qutular, dəqiq dişlilər vəhidravlik silindrlər, beləliklə, tam təchizat ötürücü sistemi bir təchizatçıdan əldə edilə bilər.

Siz həcmli istehsal və uzunmüddətli müqavilələr təmin edə bilərsinizmi?

Bəli. Biz tək vahidli alışları, eləcə də böyük həcmli fərdiləşdirmə və uzunmüddətli təchizat müqavilələrini dəstəkləyirik. Şərtləri müzakirə etmək üçün illik həcmləriniz və tələb olunan spesifikasiyalarla bizimlə əlaqə saxlayın.

Kənd Təsərrüfatı Ötürücü Qutunun Qiymətini Alın

Qurğunun növünü, PTO sürətini, nisbətini, fırlanma anı tələbini və montaj detallarını bizə göndərin. Raydafon spesifikasiyanı təsdiq edəcək, müvafiq seriyanı tövsiyə edəcək və sifariş müddəti ilə qiymət təklifini qaytaracaq. Seçim kitabçaları və texniki parametrlər cədvəlləri istəyə görə mövcuddur.

View as

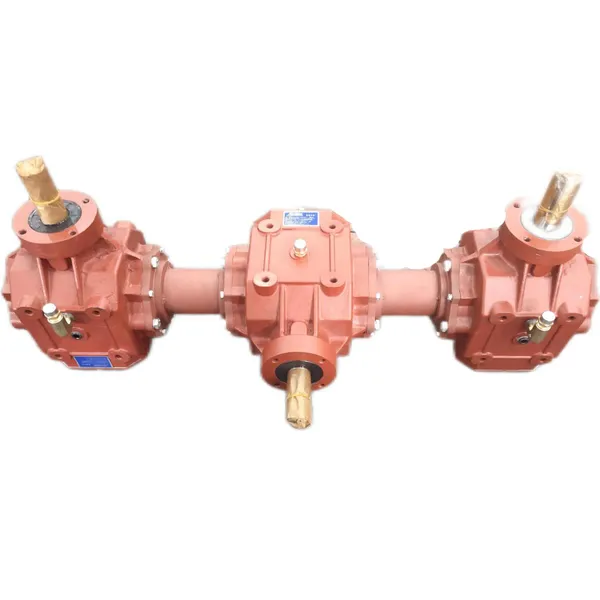

Gübrə toxuması GearBox EP190-R3 gübrə yayımı üçün

Gübrə toxuması GearBox EP190-R3 gübrə yayımı üçün

Çin istehsalçısı və təchizatçı kimi, bu sürət qutusunu öz fabrikimizdə etdik. EP190-R3 modeli üçün xüsusi uyğunlaşdırılmışdır. 5.8: 1 sürət nisbəti yalnız doğrudur. Qalınlaşmış çuqun dəmir qutusu 300 kq gübrədən qorxmur. Gübrə toxuması EP190-R3 Gübrə Broadcaster üçün ən yüksək tezlikli söndürmə yolu ilə "Hammered" və diş səthi HRC55 Wear testinə tab gətirmək üçün kifayət qədər çətindir. Gübrə yayıldıqda hissəciklərin və əyrilərin sürtülməsi məhsullarımızın performansına təsir göstərməyəcəkdir. Qiymət birbaşa fabrikdən əlverişlidir!

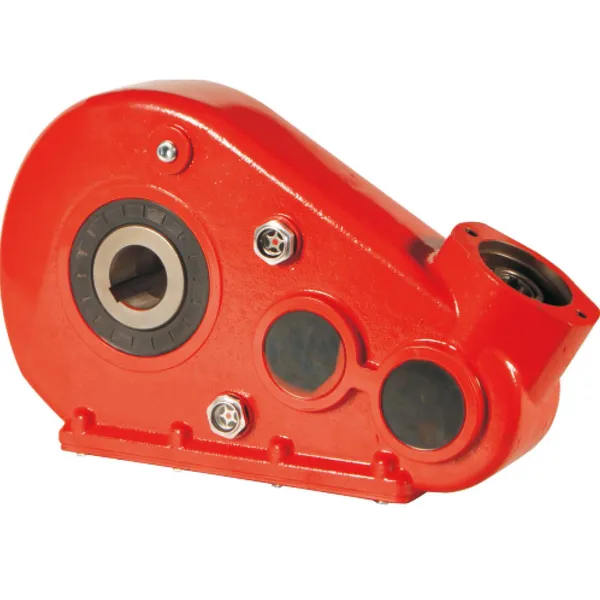

Gübrə toxumu Gearbox EP35 Gübrə Broadcaster üçün

Gübrə toxumu Gearbox EP35 Gübrə Broadcaster üçün

Çində peşəkar bir istehsalçı və təchizatçı kimi, Raydafonun öz fabriki gübrə üçün hazırlanmış gübrə sobası üçün gübrə toxumlayıcısını sürət qutusu eP35 yaratdı! Məhsul əsas gübrə yayıcı modelləri üçün uyğundur və sürət nisbəti dəqiq bir EP35 seriyası ilə uyğunlaşır. Qutu, yüngül, lakin güclü təsir müqavimətinə malik olan yüksək güclü bir alüminium ərintisindən hazırlanmışdır və 8 saat davamlı yüksək intensivlik əməliyyatına tab gətirə bilər. Gears, hv700 səthi sərtliyi və aşınma müqavimətinin 50% artması ilə nitrindir. R & D və İstehsaldan keyfiyyətli yoxlamadan və göndərilməsinə qədər bütün prosesi idarə edirik və çox rəqabətli bir qiymətə səmərəli və davamlı gübrə yayma ötürücü həllər təqdim edirik!

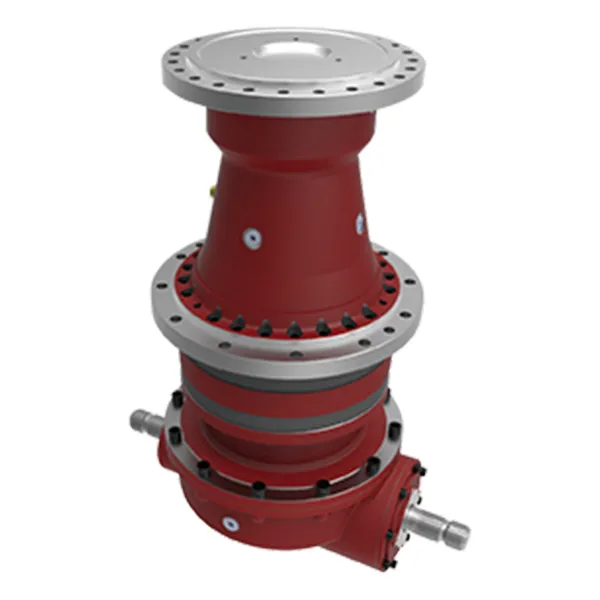

TMR Mikser EP-RMG üçün yem qarışdırıcı sürət qutusu

TMR Mikser EP-RMG üçün yem qarışdırıcı sürət qutusu

Çində güclü bir istehsalçı və təchizatçı olaraq, Raydafon-un öz fabrikində istehsal olunan TMR qarışdırıcı EP RMG üçün yem qarışdırıcı sürət qutusu dəqiq qidalanma üçün xüsusi olaraq hazırlanmışdır! Məhsul sürət nisbətləri 3:1 ilə 12:1 arasında dəyişən EP RMG seriyalı TMR mikserləri üçün uyğundur. Qutu gövdəsi qatılaşdırılmış çuqundan hazırlanır və 10 tonluq yem qarışdırma yükünə tab gətirə bilir. Ötürücülər karbürləşdirilmiş və söndürülmüşdür və diş səthinin sərtliyi HRC58-ə çatır və aşınma müqaviməti 40% yaxşılaşdırılır. Sıxılma olmadan 24 saat fasiləsiz işləməyi dəstəkləmək üçün içəridə idxal edilmiş rulmanlarla təchiz edilmişdir. Tədqiqat və təkmilləşdirmədən montaja qədər biz bütün proses boyu keyfiyyətə ciddi nəzarət edirik və çox rəqabətli qiymətə rançolar üçün səmərəli və sabit ötürmə həlləri təqdim edirik!

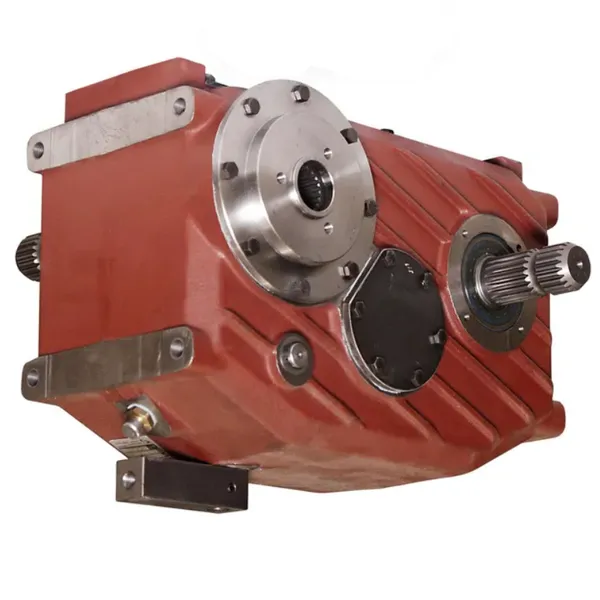

Comer Əvəzedici Yem Mikseri Sürət qutusu

Comer Əvəzedici Yem Mikseri Sürət qutusu

Qarışıq vaqonlarında və TMR qidalandırıcılarında istifadə olunan C3A yem qarışdırıcı sürət qutusunun Raydafon tərəfindən istehsal edilmiş əvəzedicisi. Standart C3A montaj nümunəsi üzrə 1-3/4 düymlük Z20 splined giriş və çıxış birləşmələri ilə 540 rpm giriş və 92 kVt-a qədər giriş gücü üçün qiymətləndirilib. Korpus çuqundur; dişli çarxlar aşınmaya və zərbəyə davamlılıq üçün HRC55 və ya daha yuxarıya qədər karbürləşdirilmiş və söndürülmüşdür və idxal olunan yüksək sürətli podşipniklər davamlı gündəlik iş rejimində qarışdırma yükünü daşıyır. Bu nümunə üçün 1:1 və 1,8:1 nisbətləri mövcuddur. Aksa, DAF Agro, Falke Maschinenbau, Euromilk və Metal-Fach şirkətlərinin qarışdırma vaqonları ilə uyğun gəlir. Comer və C3A Comer Industries şirkətinin ticarət nişanlarıdır; Raydafon müstəqil istehsalçıdır və onlarla əlaqəli deyil. 24 saat ərzində uyğunluğun təsdiqi və qiymət təklifi üçün nisbətinizi və köhnə lövhənin şəklini göndərin.
Çində etibarlı Kənd təsərrüfatı sürət qutusu istehsalçısı və təchizatçı kimi məhsullarımız CE sertifikatını keçdi. Keyfiyyətli məhsullar almaq istəyirsinizsə, bizə müraciət edin.
