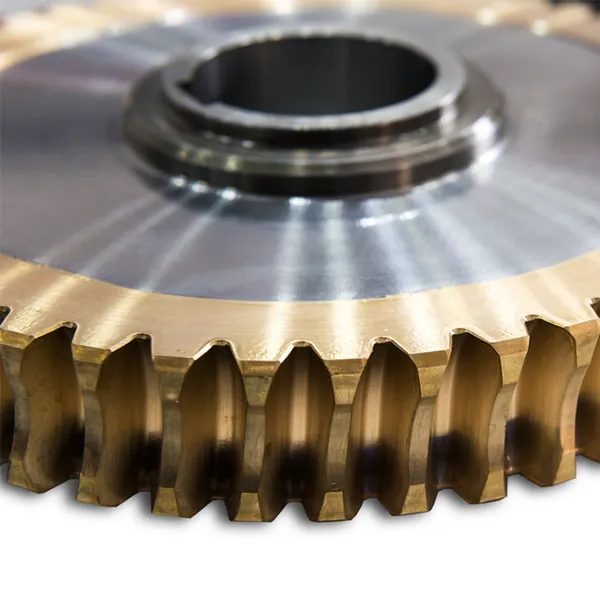

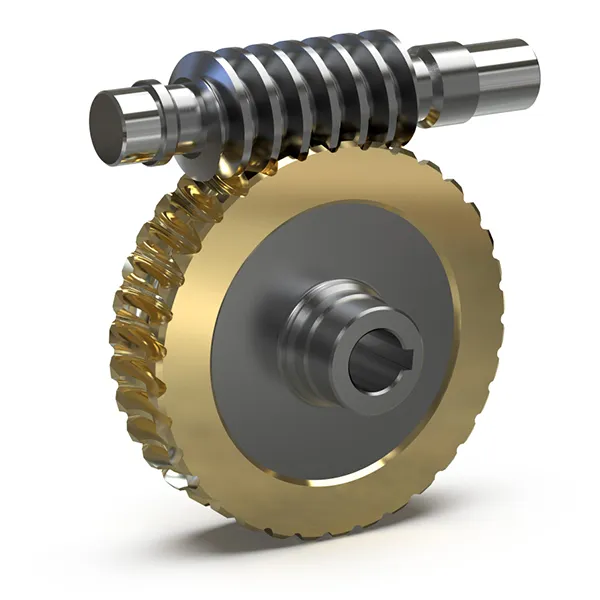

Pirinç qurd çarxı

Raydafon Çində yerləşən OEM istehsalçısı və mühəndislik maşınları, metallurgiya avadanlığı, tibbi cihazlar, gəmiqayırma və avtomatlaşdırılmış anbar sahələrində qurd dişli ötürücüləri üçün mis qurd təkərlərin təchizatçısıdır. Standart istehsal ZCuSn10Pb1 qalay bürüncdən istifadə edir, sərtlik HB≥80, aşınma müqaviməti adi misdən təxminən 30% yüksəkdir. Ötürücü beş dəqiq addımdan keçir - tökmə, kobud tornalama, incə döndərmə, aşındırma və daşlama - diş səthinin pürüzlülüyünə Ra≤1.6μm çatan və uyğun qurdla 0.05 mm-dən aşağı hörgü xətası. Transmissiya səmərəliliyi milli standartdan təxminən 15% yüksəkdir və özünü yağlama performansı yağdan asılılığı azaldır. Davamlı 5000 saatlıq əməliyyat testi 100 saatda 0,01 mm-dən aşağı aşınma dərəcəsini göstərir. Standart nümunə: modul 0,5, 20 diş, dişlərin diametri 11,2 mm, hündürlüyü 12 mm, xarici diametri 11 mm, çuxur 4 mm, çəkisi 16 q. Xüsusi modul, dişlərin sayı, xarici diametri 50 mm-dən 300 mm-ə qədər və material dərəcəsi dəstəklənir. Standart sifarişlər üçün çatdırılma təxminən 15 gündür. Sürətli kotirovka üçün rəsm, material dərəcəsi, miqdarı və təyinat limanını göndərin.
Çin OEM Pirinç Qurd Təkər İstehsalçısı

Mühəndislik, tibbi və gəmiqayırma avadanlığında qurd dişli ötürücüləri üçün pirinç qurd təkər istehsalçısı

Raydafon, pirinç qurd təkərlərinin birbaşa istehsalçısı və təchizatçısıdır. Bu pirinç qurd çarxı sərtliyi HB≥80 olan ZCuSn10Pb1 qalay bürüncdən istifadə edir və aşınma müqaviməti adi misdən təxminən 30% yüksəkdir. O, beş dəqiq addımla işlənir - tökmə, kobud tornalama, incə tornalama, aşındırma və üyüdülmə - diş səthinin pürüzlülüyünə Ra≤1.6μm çatan və uyğun qurdla 0.05 mm-dən aşağı hörgü xətası. Transmissiya səmərəliliyi milli standartdan təxminən 15% yüksəkdir və 5000 saatlıq davamlı işləmə testi 100 saatda 0,01 mm-dən aşağı aşınma dərəcəsini göstərir. Tətbiqlərə ekskavatorun döndərilməsi, forkliftin qaldırılması, yuvarlanan dəyirman çarxının ötürülməsi, CT skanerinin fırlanan çərçivələri, stomatoloji kresloların tənzimlənməsi, göyərtəli kranın boşaldılması və avtomatlaşdırılmış anbar yığıcıları daxildir. Xüsusi modul, dişlərin sayı və xarici diametri 50 mm-dən 300 mm-ə qədər dəstəklənir. Kotirovka tələb etmək üçün rəsm, material dərəcəsi, miqdarı və təyinat limanını göndərin.

HB≥80Sərtlik
Ra≤1.6μmDiş səthi
<0,05 mmMeshing xətası
+15%Səmərəlilik milli standarta qarşı
15 günStandart çatdırılma

Material, dəqiqlik və özünü yağlama üstünlükləri

Raydafon bu mis qurd çarxını ZCuSn10Pb1 qalay bürüncdən istifadə edərək istehsal edir. Adi pirinçlə müqayisədə, bu ərinti daha yüksək sərtlik, daha yaxşı aşınma müqaviməti və davamlı yük altında daha sabit performans təklif edir. Beş addımlı istehsal prosesi həm diş həndəsəsini, həm də səthi bitirməni idarə edir ki, bu da qurd mili ilə hamar toxunma üçün vacibdir.

Addım 1 - Çəkmə

ZCuSn10Pb1 qalay bürünc sabit sərtlik üçün idarə olunan taxıl quruluşu ilə blanklara tökülür.

Addım 2 - Kobud və incə dönmə

Dişli çarxı kəsməzdən əvvəl xarici diametr, çuxur, pillə və üzlər tolerantlığa çevrilir.

Addım 3 - Hobbing

Spiral diş profili qurd şaftına uyğun olaraq kəsilir, diş nömrəsi və modul hər rəsmə görə idarə olunur.

Addım 4 - Taşlama

Dişin səthi Ra≤1.6μm-ə qədər üyüdülür və qurdla torla toxunma xətası 0.05 mm-dən aşağı saxlanılır.

Addım 5 - Yoxlama və qablaşdırma

Sərtlik, ölçü və hörgü yoxlanılır. Qablaşdırmadan əvvəl pas əleyhinə yağ və qoruyucu sarğı tətbiq olunur.

Müvafiq dişli və ötürücü hissələri əldə edən alıcılar üçün tam olaraq nəzərdən keçirinPrecision Gearkateqoriya,Qurd dişli və qurd milsəhifə vəDupleks Qurd Ötürücüsəhifə.

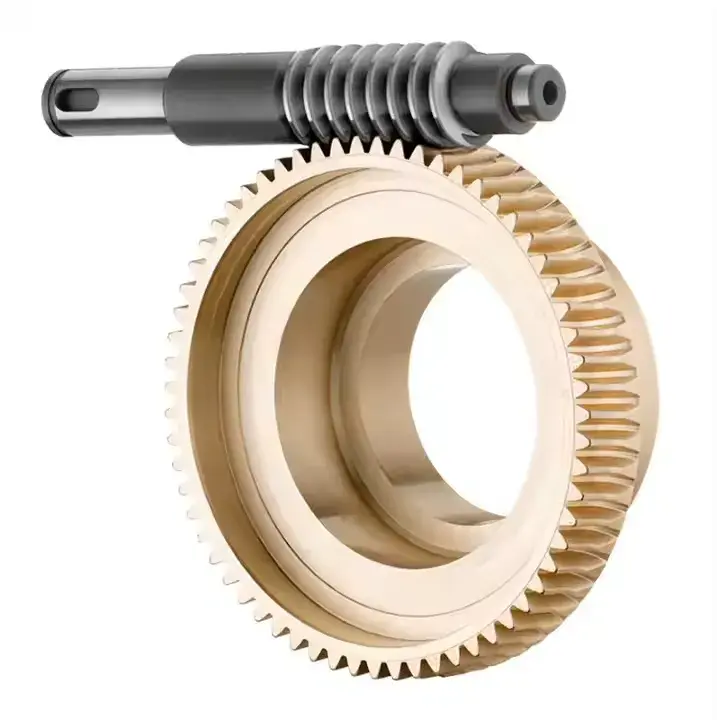

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment
ZCuSn10Pb1 qalay bürüncdən hazırlanmış pirinç qurd çarxı

Standart Spesifikasiyalar və Ölçülər

Aşağıdakı cədvəllərdə standart nümunə spesifikasiyası, qurd çarxının ölçüsü və uyğun qurd dişli şaftının ölçüsü göstərilir. Xüsusi modul, diş sayı, xarici diametri 50 mm-dən 300 mm-ə qədər, çuxur və material dərəcəsi OEM layihələri üçün dəstəklənir.

Standart Spesifikasiyalar

Maddə Dəyər
Material Pirinç (ZCuSn10Pb1 qalay bürünc)
Rəng Sarı
Modul 0.5
Çəki 16 q

Qurd Təkərinin Ölçüsü

Maddə Dəyər
Dişlər 20
Dişlərin diametri 11.2 mm
Hündürlük 12 mm / 0,47 düym
Xarici diametri 11 mm / 0,43 düym
Çuxur diametri 4 mm / 0,16 düym
Addım ölçüsü 9 × 7 mm / 0.35 × 0.27 düym (Dia × H)
Ümumi ölçü 12 × 11 × 4 mm / 0.47 × 0.39 × 0.12 düym (H × OD × ID)

Qurd Dişli Şaftının Ölçüsü

Maddə Dəyər
Hündürlük 20 mm / 0,79 düym
Xarici diametri 9,8 mm / 0,39 düym
Daxili diametri 3,17 mm / 0,12 düym
Ölçü 20 × 9.8 × 3.17 mm / 0.79 × 0.39 × 0.12 düym (H × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
Standart mis qurd çarxı üçün ölçülü istinad

Mühəndislik Maşınları, Tibbi Avadanlıqlar və Gəmi İnşasında Tətbiqlər

Mühəndislik maşınları

Ekskavatorun döndərmə mexanizmləri ağır yük fırlanma momentini idarə etmək və palçıqlı şəraitdə dönər masanın rəvan işə başlamasını və dayanmasını təmin etmək üçün ona əsaslanır. Forklift qaldırma sistemləri ondan 3 tonluq yüklərin sarsılmadan dəqiq qaldırılması üçün istifadə edir.

Metallurgiya avadanlıqları

Yuvarlanan dəyirman çarxının ötürülməsi vahid polad boşqab qalınlığını dəstəkləyərək 250°C-də sabit işləməsini təmin edir. Polad ağız əymə cihazları ərimiş poladın yağla çirklənməsinin qarşısını almaq üçün özünü yağlama xüsusiyyətlərindən istifadə edir.

Tibbi avadanlıq

CT skanerinin fırlanan çərçivələri aydın təsviri dəstəkləyən bu mis qurd çarxı ilə 45 dB-dən aşağı işləyir. Diş müalicəsi üçün kreslo tənzimləmələri 0,5 mm dəqiqliklə qaldırma və endirməyə nail olur.

Gəmiqayırma

Göyərtə kranı üfürmə mexanizmləri duz spreyinin korroziyasına müqavimət göstərir və 500 saatlıq duz püskürtmə sınağından sonra hələ də sürüşmür. Gəminin sükan sistemləri külək və dalğalarda dəqiq istiqamət nəzarətini təmin edir.

Avtomatlaşdırılmış anbar

İstifləyici qaldırıcı sistemlər yerləşdirmə xətası 1 mm-dən çox olmayan dəqiqədə 20 hərəkəti tamamlayır. Çeşidləmə xəttinin sükan cihazları paket tıxacları olmadan yüksək sürətli istiqamət dəyişikliklərini idarə edir.

Tekstil və qablaşdırma

Tekstil və qablaşdırma avadanlığı sabit enerji ötürülməsindən, özünü yağlamadan və uzun fasiləsiz növbələr zamanı azaldılmış enerji istehlakından faydalanır.

Əlaqədar ötürmə komponentləri üçün nəzərdən keçirinVida Dişlikateqoriya vəKonik Dişlisəhifə.

Keyfiyyət sübutu, sınaq və ixraca dəstək

Material və sərtlik qeydləri

ZCuSn10Pb1 qalay bürünc dərəcəli, sərtlik HB≥80 və istilik müalicəsi və ya tökmə qeydləri toplu göndərişlərlə təmin edilə bilər.

Diş profili və ölçü yoxlaması

Modul, dişlərin sayı, dişlərin diametri, xarici diametri, çuxur və addım ölçüləri sifariş edilmiş rəsm və ya nümunə ilə yoxlanılır.

Meshing və səs-küyün yoxlanılması

Hər bir partiya uyğun qurd, hamar fırlanma və aşağı səs-küy ilə 0,05 mm-dən aşağı hörgü xətası üçün yoxlanılır.

İxrac qablaşdırması

Ötürücülər pas əleyhinə yağ və qoruyucu sarğı ilə doludur. Toplu sifarişlər dəniz, hava və ya ekspress çatdırılma üçün paletləşdirilə və bağlana bilər.

Xüsusi OEM Sifariş Prosesi

Addım 01 Tətbiq təfərrüatlarını göndərin

Modul, dişlərin sayı, xarici diametri, buruq, addım ölçüsü, material dərəcəsi, miqdarı və təyinat portunu təmin edin.

Addım 02 Rəsm və ya nümunə baxışı

Raydafon OEM rəsmini və ya fiziki nümunəni nəzərdən keçirir və spesifikasiya və material seçimini təsdiqləyir.

Addım 03 Nümunə və təsdiq

Xüsusi layihələr üçün, Raydafon toplu istehsaldan əvvəl alıcının təsdiqi üçün nümunə hazırlayır.

Addım 04 İstehsal və kotirovka

Təsdiqdən sonra Raydafon FOB Ningbo kotirovkasını, istehsal cədvəlini və qablaşdırma təfərrüatlarını təqdim edir.

Tez-tez verilən suallar

Pirinç qurd çarxı nədir?

Pirinç qurd çarxı, 90 ° mil bucağında hərəkət və fırlanma anı ötürmək üçün qurd mil ilə birləşən qurd dişli sürücüsünün təkər hissəsidir. Pirinç və bürünc ərintiləri istifadə olunur, çünki bərkimiş polad qurdla birləşdirildikdə aşağı sürtünmə, yaxşı aşınma müqaviməti və özünü yağlama xüsusiyyətləri təklif edir.

Raydafon hansı materialdan istifadə edir?

Raydafon standart istehsalında sərtliyi HB≥80 olan ZCuSn10Pb1 qalay bürüncdən istifadə edilir və adi misdən təxminən 30% daha yüksək aşınma müqaviməti. Yükdən, sürətdən və ətraf mühitdən asılı olaraq istəyə görə digər bürünc və ya mis növlərindən istifadə edilə bilər.

Hansı dəqiqliyə və səmərəliliyə nail olmaq olar?

Ötürücü beş dəqiq addımdan keçir - tökmə, kobud tornalama, incə döndərmə, aşındırma və daşlama - diş səthinin pürüzlülüyünə Ra≤1.6μm çatan və uyğun qurdla 0.05 mm-dən aşağı hörgü xətası. Transmissiya səmərəliliyi milli standartdan təxminən 15% yüksəkdir və 5000 saatlıq davamlı işləmə testi 100 saatda 0,01 mm-dən aşağı aşınma dərəcəsini göstərir.

Standart nümunə ölçüsü nədir?

Standart nümunə: modul 0,5, 20 diş, dişlərin diametri 11,2 mm, hündürlüyü 12 mm, xarici diametri 11 mm, çuxur 4 mm, çəkisi 16 q. Uyğun qurd dişli mili: hündürlüyü 20 mm, xarici diametri 9,8 mm, daxili diametri 3,17 mm. Xüsusi modul, diş sayı, xarici diametri 50-300 mm və çuxur dəstəklənir.

Əsas tətbiqlər hansılardır?

Tətbiqlərə ekskavator döndərmə mexanizmləri, forklift qaldırma sistemləri, yuvarlanan dəyirman çarxının ötürülməsi, polad ağız əymə cihazları, CT skanerinin fırlanan çərçivələri, stomatoloji kresloların tənzimlənməsi, göyərtəli kranların boşaldılması, gəminin sükan sistemləri, avtomatlaşdırılmış anbar yığıcıları və çeşidləmə xəttinin idarəedici cihazları daxildir.

Kotirovka üçün hansı məlumat lazımdır?

Rəsm və ya nümunə təfərrüatlarını, modulu, diş nömrəsini, xarici diametrini, çuxurunu, material dərəcəsini, miqdarı və təyinat portunu göndərin. Raydafon FOB Ningbo kotirovkası və çatdırılma müddəti ilə cavab verəcək.

Çatdırılma vaxtı nədir?

Standart sifarişlər sifariş təsdiqindən sonra təxminən 15 gün ərzində göndərilir. Xüsusi və ya toplu sifarişlər rəsm mürəkkəbliyindən və miqdarından asılıdır. Raydafon rəsm təsdiq edildikdən sonra yenilənmiş cədvəl təqdim edir.

Xüsusi Pirinç Qurd Təkərləri Mənbəyə Hazırsınız?

Rəsm və ya nümunə təfərrüatlarını, modulu, diş nömrəsini, xarici diametrini, çuxurunu, material dərəcəsini, sifariş miqdarını və təyinat portunu göndərin. Raydafon spesifikasiyanı təsdiq edəcək, lazım gələrsə, nümunə hazırlayacaq, sonra çatdırılma vaxtı və qablaşdırma detalları ilə FOB Ningbo kotirovkasını təqdim edəcək.
