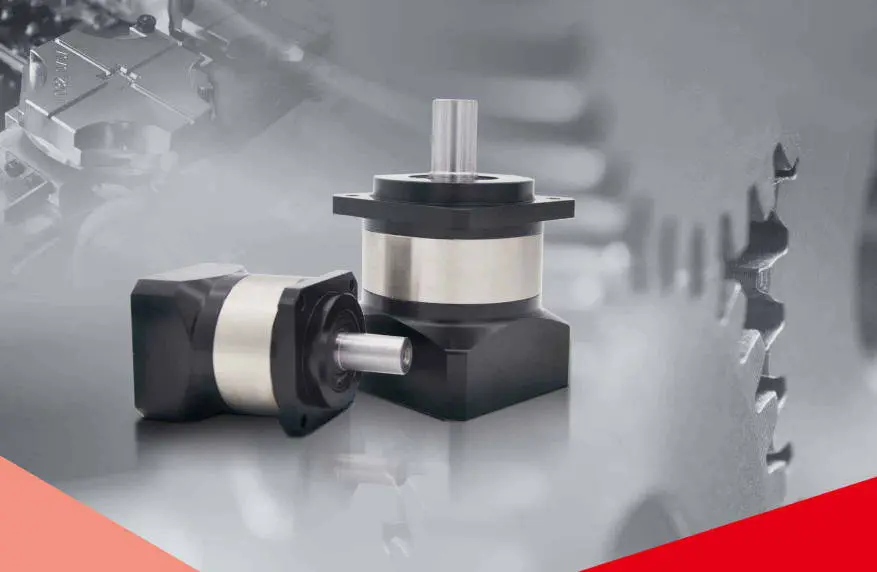

Planetary Gearbox Supplier for High Torque and Precision Applications

Planet sürət qutusu istehsalçısı — Yüksək tork, yığcam, səmərəli

Raydafonbirbaşa tədarükü olan Çin əsaslı reduktor zavodudur. Planet reduktorlarını stabil performans, yığcam struktur və avtomatlaşdırma, yüksək yük ötürülməsi və dəqiq nəzarət üçün münasib qiymətlə təmin edirik.

Struktur və Material

  • Yüksək güclü lehimli polad konstruksiya
  • Dişli karbürləşdirilmiş, söndürülmüş və dəqiq torpaq
  • Diş səthinin sərtliyi HRC60±2
  • Güclü yorğunluq müqaviməti, ənənəvi dişli mexanizmlərdən daha yüksək yükləmə qabiliyyəti

Performans

  • Üç dişli simmetrik meshing dizaynı
  • Transmissiya səmərəliliyi 95%-dən yuxarı
  • Stabil əməliyyat, aşağı səs-küy, vahid fırlanma momenti çıxışı
  • Servo sistemlər, elektrik silindrləri, sənaye robotları, təkərli mobil şassilər üçün uyğundur

Konfiqurasiya Seçimləri

  • Bir mərhələli, iki mərhələli, üç mərhələli birləşmələr
  • 3:1-dən 200:1-ə qədər sürət nisbətləri
  • Çıxış: açar şaft, spline mil, flanş növü, xüsusi qeyri-standart interfeys
  • Göndərmədən əvvəl dinamik balans və konsentriklik sınaqdan keçirilmişdir

Avtomatlaşdırılmış montaj xətlərində, qablaşdırma maşınlarında, CNC avadanlığı, daşıma avadanlığı, mühəndislik paletli şassi və külək enerjisinə nəzarət sistemlərində geniş istifadə olunur. İstər inteqrator, istər tam maşın istehsalçısı, istərsə də texniki xidmət təminatçısı olmağınızdan asılı olmayaraq, biz sərfəli ötürmə həlləri təqdim edə bilərik.Bizimlə əlaqə saxlayınsitat üçün.

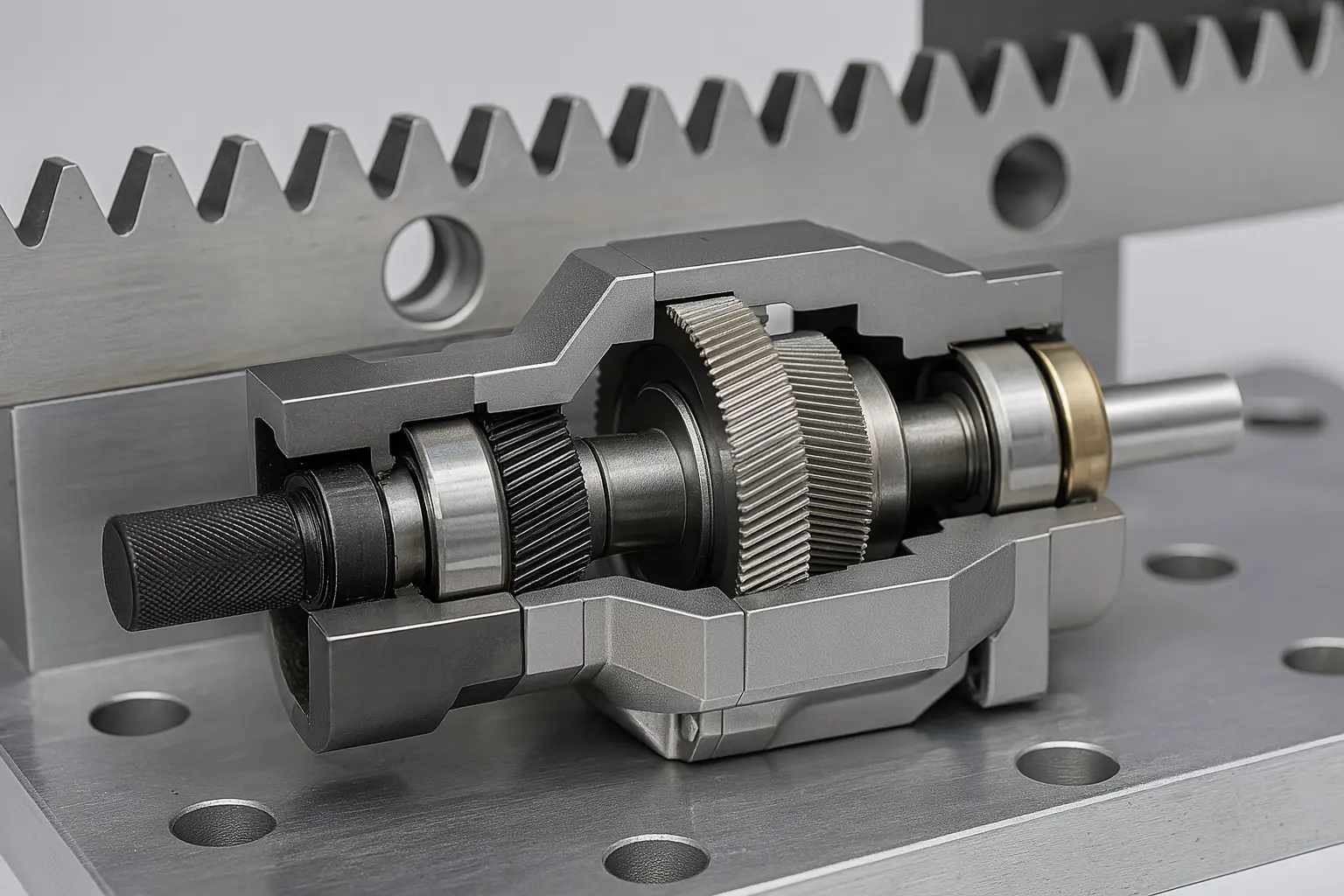

Raydafon planetary gearbox structure

Planet sürət qutusu necə işləyir

Planet reduktorun üç əsas hissəsi var: mərkəzi günəş dişlisi (giriş dişlisi), onun ətrafında fırlanan planetar dişli dəsti və kənarda bükülmüş daxili dişli halqa.

Addım 1 - Güc girişi Motor günəş dişlisini döndərmək üçün idarə edir.
Addım 2 - Çox dişli meshing Günəş dişlisi fırlanma üçün çoxlu planet dişliləri idarə edir. Bu dişlilər günəş dişlisi boyunca fırlanarkən fırlanır.
Addım 3 - Güc çıxışı Güc dişli çarxlarda sabitlənmiş planetar daşıyıcı vasitəsilə çıxış şaftına ötürülür.

Bu çoxdişli torlama metodu adi dişli strukturlardan daha hamar çıxış, aşağı səs-küy və daha güclü yükdaşıma qabiliyyəti verən çoxlu dişlilər arasında qüvvə paylaşır. Raydafon planet reduktorları eyni həcmdə daha yüksək fırlanma momenti çıxarır, quraşdırma sahəsi məhdud olan avadanlıqlar üçün kompakt quruluşa malikdir.

Tək Mərhələ

3–10:1

İki Mərhələ

15–100:1

Üç Mərhələ

200:1-ə qədər

Daxili planetar dişli fırlanma zamanı güc mövqeyini daim dəyişdiyi üçün dişlilərin aşınması bərabər olur və bütün maşının ömrü daha uzun olur. Sabit çıxış və yüksək yerləşdirmə dəqiqliyi üçün bərkimiş ərinti polad dişlilər, dəqiq rulmanlar və aşağı boşluqlu montaj standartlarından istifadə edirik. Təkrarlanan start-stop, irəli-geri və aşağı ətalətli yük şəraiti üçün uyğundur.

Planetary gearbox working principle

Planet sürət qutusunun dişli nisbətini necə hesablamaq olar

Transmissiya nisbəti çıxış milinin sürətini və fırlanma momentini təyin edir. Bu, avadanlığın işləmə səmərəliliyinə və yükün uyğunluğuna birbaşa təsir göstərir.

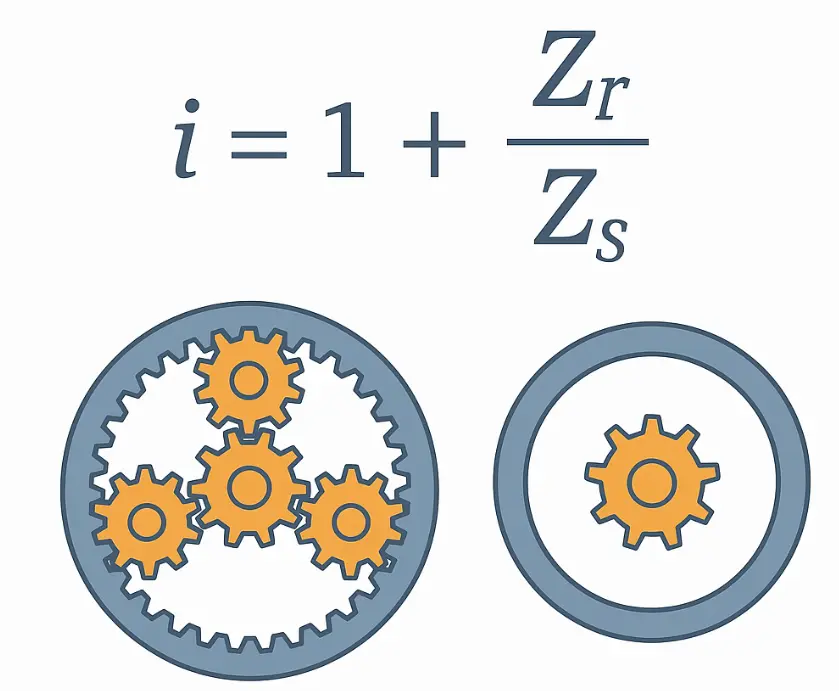

Ümumi struktur: Günəş Ötürücü Aktiv, Daxili Halqa Sabit, Planet Daşıyıcı Çıxışı

i = 1 + (Zr ÷ Zs)

Zr = daxili halqa dişləri  |  Zs = günəş dişli dişləri

Misal

Günəş dişli dişləri: 20

Daxili halqa dişləri: 60

i = 1 + (60 ÷ 20) = 1 + 3 = 4

Motor 4 dəfə fırlanır, çıxış mili 1 dəfə → 4:1 fırlanır

Raydafon Standart Aralığı

Tək mərhələli: 3-10

İki mərhələli: 15-100

Üç mərhələli: ağır yüklü aşağı sürətli şərtlər üçün

Ümumi diapazon: 3:1 - 100:1

Fərqli mərhələlər səmərəliliyə bir qədər təsir edən daxili sürtünməni üstün tutur. Sürət nisbətinin imkan verdiyini əsas götürərək, daha səmərəli aşağı səviyyəli birləşməni seçin.

Raydafon sizin mühərrik sürətinizə, çıxış sürətinə tələblər və yükləmə momentinə əsaslanaraq ağlabatan ötürmə nisbəti və struktur səviyyə tövsiyə edə bilər. Biz həmçinin parametr təsvirləri və seçim təkliflərini təqdim edirik.Bizimlə əlaqə saxlayınnisbətin hesablanması və model uyğunlaşdırılması ilə bağlı yardım üçün.

Planetary gearbox ratio calculation

View as

Külək Turbinləri üçün Yaw Drive Planet Sürət qutusu

Külək Turbinləri üçün Yaw Drive Planet Sürət qutusu

Külək Turbinləri üçün Yaw Drive Planetar Sürət qutusu — 12 çərçivə ölçüsü, 1,000–80,000 N·m, nisbətlər 297:1–2,153:1, −40 °C ilə +60 °C sahələr üçün IP67 üçqat sızdırmaz çevik dəmir korpus. Ötürücü dəstləri HRC 58–62-ə qədər karbürləşdirilmiş və üyüdülmüşdür; üzən planet daşıyıcısı küləyin yüklənməsi altında ötürmə xətasını 0,08° daxilində saxlayır. Flanşa quraşdırılmış rulman dəstəyi birbaşa IEC motor flanşlarını, splined və ya inteqral-pinion çıxış variantları ilə qəbul edir. Gövdənin əyilmə anını, motor çərçivəsini və saytın korroziya sinfini göndərin — biz 24 saat ərzində uyğun 2D interfeys rəsmini və zavoddan birbaşa təklifi qaytarırıq.

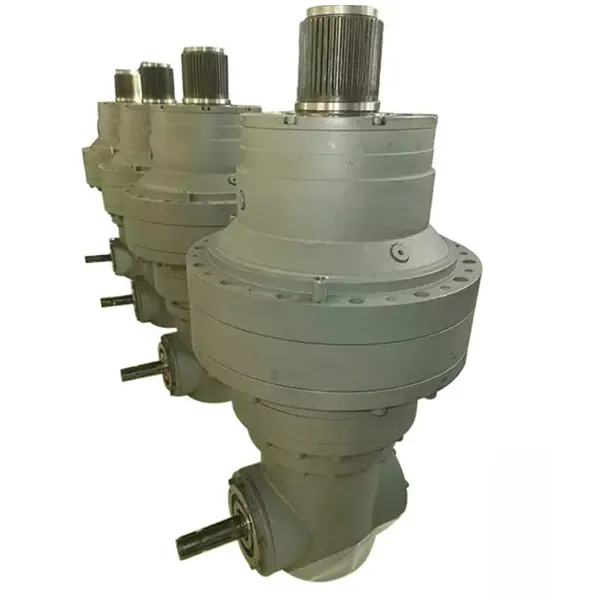

Pg seriyası qidalandırıcı mikser planetarası sürət qutusu

Pg seriyası qidalandırıcı mikser planetarası sürət qutusu

Çində yerli bir istehsalçı və təchizatçı kimi, Raydafon, öz fabrikində PG seriyası yemi mixer planetar planeti ötürücü qutusunu diqqətlə hazırlanmışdır. Sürət nisbəti 3: 1 ilə 15 arasında dəyişir: 1. Gears yüksək güclü lehimli poladdan hazırlanmışdır. Sürfələrdən sonra, diş səthi sərtliyi, aşınmaya davamlı və təsir davamlı olan HRC55-ə çatır və 1800n · m torkuna tab gətirə bilər. Qutu çuqundan hazırlanmışdır və ikiqat möhürləmə quruluşu ilə təchiz edilmişdir. Toz və suya davamlılıq səviyyəsi IP65-ə çatır və fermanın rütubətli və tozlu mühitində sabit işləyə bilər. Zavodun birbaşa təchizatı metodu sizə əlverişli və etibarlı ötürücü məhsullar təqdim edir!

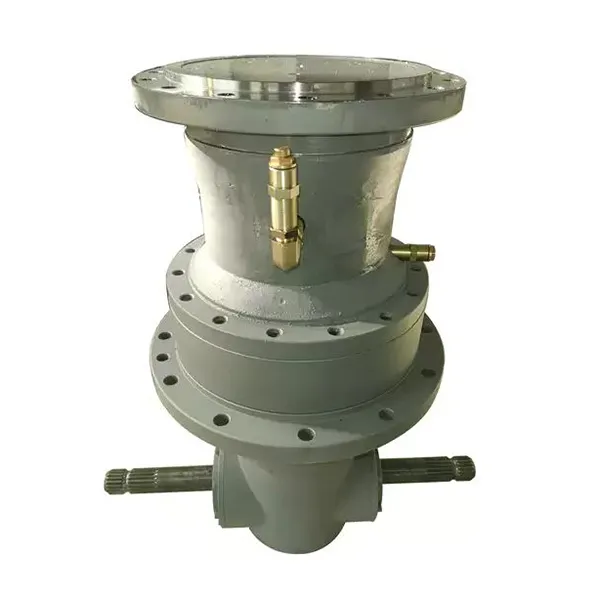

Yem Mikser üçün PGA Series Auger Drive Planet Sürət qutusu

Yem Mikser üçün PGA Series Auger Drive Planet Sürət qutusu

PGA seriyalı burgu ötürücü planetar sürət qutuları 540 rpm-lik traktor PTO-dan idarə olunan TMR yem qarışdırıcıları və pəhriz qidalandırıcıları üçün qurulmuşdur. Davamlı fırlanma anı 3,810 N·m (PGA-502) ilə 42,000 N·m (PGA-4203/4204), nisbətləri 11,1:1-dən 662,8:1-ə qədər və standart 1"3/8 Z6 və ya 1"3/4 Z20 giriş splineları ilə işləyir. Ötürücülər və vallar yüksək möhkəm lehimli poladdır, təxminən HRC58 diş səthi sərtliyinə qədər karbürləşdirilmiş qazdır; bir parça çuqun korpus toz, şlam və yuyulma üçün IP65-ə uyğun ikiqat sızdırmazlıqdan istifadə edir. Raydafon tərəfindən Çinin Ningbo şəhərindəki öz ISO 9001 emalatxanasında OEM mikser istehsalçıları üçün və fermalar və dilerlər üçün əvəzedici qurğu kimi istehsal edilmişdir. Xüsusi nisbətlər, çıxış flanşları və montaj üzləri rəsmə uyğun hazırlanır. 24 saat ərzində təsdiqlənmiş seçim və kotirovka üçün mikser modelinizi və ya çertyojunuzu göndərin.
Çində etibarlı Planet sürət qutusu istehsalçısı və təchizatçı kimi məhsullarımız CE sertifikatını keçdi. Keyfiyyətli məhsullar almaq istəyirsinizsə, bizə müraciət edin.
