Plastik spiral dişli

Raydafon Çinin Ningbo şəhərindəki öz fabrikində POM və neylonda xüsusi plastik spiral dişliləri qəlibləyir. Standart alətlər M0.1–M2.0 modulunu, Ø1.40 mm-dən Ø3.05 mm-ə qədər dəlikləri, xarici diametrləri Ø10–Ø50 mm (xüsusi alətlərdə Ø120 mm-ə qədər) və üz eni 2.0–10.0 mm, iş temperaturu + -30 °C ilə +30 °C arasında dəyişir. Diş forması kəsilməkdən daha çox inyeksiya qəlibində istehsal olunduğundan, spiral bucağı və profil partiya boyunca ardıcıl olaraq qalır və dişlilər öz-özünə yağlanır və səssiz işləyir - ölçülmüş səs-küy eyni tətbiqdə ekvivalent dişli ötürücülərdən təxminən 20% aşağıdır. Daha yüksək fırlanma momenti və ya sərtliyə ehtiyac duyulan yerlərdə şüşə ilə doldurulmuş siniflər mövcuddur və qəliblənmiş plastikin tələblərə cavab vermədiyi yerlərdə işlənmiş plastik və ya metal dişlilər təklif olunur. 24 saat ərzində alət yoxlaması və kotirovka üçün rəsm və ya nümunə təfərrüatlarınızı göndərin.

Plastik Spiral Dişli - POM və Neylon, M0.1-dən M2.0-a qədər

Səssiz işləməyə, yağlamaya və aşağı çəkiyə ehtiyacı olan kiçik ötürücülər üçün enjeksiyonla qəliblənmiş spiral dişlilər. Standart alətlər M0.1–M2.0 modullarını, Ø1.40-dan Ø3.05 mm-ə qədər olan delikləri, xarici diametrləri Ø10–Ø50 mm və üz eni 2.0–10.0 mm, kəsilmiş dişlər əvəzinə qəliblənmiş diş həndəsəsini əhatə edir - beləliklə, diş-diş konsistensiyasını yığın boyunca saxlayır.

  • M0.1–M2.0Standart modul diapazonu
  • Ø1.40–3.05Standart qazma diapazonu
  • Ø10–50Xarici diametr diapazonu (mm)
  • −30 ilə +100 arasındaİş temperaturu (°C)

Çində plastik spiral dişli istehsalçısı — Xüsusi POM və Neylon Spiral Dişlilər

Raydafon, Çinin Ningbo şəhərindəki öz fabrikində, kəsilmiş poladdan deyil, səssiz, özünü yağlayan dişliyə ehtiyacı olan OEM-lər üçün plastik spiral dişliləri qəlibləyir. Ötürücü dişlər enjeksiyon qəlibində formalaşır, ona görə də spiral bucağı, profili və çuxur mövqeyi sonrakı emal addımı ilə deyil, alət tərəfindən müəyyən edilir - buna görə də partiyadan partiyaya diş forması sabit qalır və alət işlədikdən sonra vahidin qiyməti aşağı düşür. Tipik alıcılar kiçik maşın istehsalçıları, tibbi və laboratoriya avadanlığı istehsalçıları, cihaz və nasos istehsalçıları və yağlanmış metal dişli cütünü təmirsiz plastiklə əvəz edən hər kəsdir.

Standart alətlər ən sürətli və ən ucuz yoldur: modulu, diş sayını, sarmal bucağı, çuxur və üz enini göndərin və qəlib varsa, ehtiyat alətlərindən sitat gətiririk. Həndəsənin yeni olduğu yerdə biz sizin rəsminizə uyğun alət və qəlib qururuq. Eyni emalatxanadan əlaqəli məhsullar daxildirspiral dişlidaha yüksək tork üçün metal diapazonu, tamplastik dişlispur, qurd və daxili formalarda xətt vətəkər dişlilərisürücünüzün sarmal üst-üstə düşməsi lazım deyilsə.

Spesifikasiyalar

  • Məhsul növüSpiral dişli (enjeksiyon qəlibi)
  • Standart modulM0.1 – M2.0
  • MaterialPoliasetal (POM) / Neylon, şüşə ilə doldurulmuş siniflər sifariş əsasında
  • Standart çuxurØ1.40 / Ø1.90 / Ø2.05 / Ø2.40 / Ø2.55 / Ø2.90 / Ø3.05 mm
  • Xarici diametriØ10,0 – Ø50,0 mm, xüsusi alətlərdə Ø120 mm-ə qədər
  • Üz eni (L)2.0 - 10.0 mm
  • İşləmə temperaturu−30 °C ilə +100 °C arasında
  • YağlamaÖzünü yağlayan, normal iş rejimində yağ tələb olunmur
  • FərdiləşdirməM3.0 modulu, dişlərin sayı, sarmal bucağı, çuxur, hub, açar yuvası, rəng

Standart spesifikasiya. Buruq, xarici diametr və üzün eni göstərilən diapazonlarda çevikdir - bizə lazım olan dəyərləri deyin.

Növ Modul Material Bore Xarici diametri Üz eni (L)
Spiral dişli M0.1 – M2.0 Poliasetal (POM) / Neylon Ø1.40 / Ø1.90 / Ø2.05 / Ø2.40 / Ø2.55 / Ø2.90 / Ø3.05 mm (çevik) Ø10.0 – Ø50.0 mm (çevik) 2.0 - 10.0 mm (çevik)

Tolerantlıq və tutum:qəliblənmiş plastik dişlilər kəsilmiş metal dişlilərdən daha geniş tolerantlıq bandına malikdir və dəqiq rəqəmlər moduldan, divar qalınlığından və materialın dərəcəsindən asılıdır. Lütfən, kotirovka mərhələsində montajınızın ehtiyac duyduğu boşluq və mərkəz məsafəsinə dözümlülüyü bildirin - biz alətin nəyi tuta biləcəyini təsdiq edəcəyik və ya plastik buna uyğun gəlmirsə, kəsilmiş dişli tövsiyə edəcəyik.

POM və ya neylon: düzgün materialın seçilməsi

Poliasetal (POM)

Kiçik dəqiqlikli dişlilər üçün standart seçimdir. Nəm altında aşağı sürtünmə, yüksək sərtlik və çox sabit ölçülər, mərkəz məsafəsini və boşluqları proqnozlaşdırıla bilən saxlayır. Davamlı işləyən sürücülər və dişlilərin aylar ərzində dözümlülüyü saxlamalı olduğu montajlar üçün ən yaxşısı.

Neylon (PA)

POM-dan daha sərt və təsirlərə daha dözümlüdür, zərbə və vibrasiyanı daha yaxşı söndürür, lakin o, nəmliyi udur və rütubətlə ölçüsünü bir qədər dəyişir. Sıx dözümlü yerləşdirmədən daha çox fasiləli, zərbə yüklü və ya yüksək vibrasiyalı sürücülər üçün uyğundur.

Şüşə dolu siniflər

Şüşə lifinin əlavə edilməsi daha yüksək fırlanma momenti üçün gücü və sərtliyi artırır və yüksək temperaturda sürünmə müqavimətini yaxşılaşdırır, lakin kalıbın aşınmasını artırır və təbii sönməni bir qədər azaldır. Vəzifəniz üçün dərəcə və gözlənilən həyat haqqında məsləhətlər verəcəyik.

Əgər fırlanma anı tələbiniz qəliblənmiş plastikin daşıya biləcəyindən artıqdırsa, dürüst cavab kəsilmiş dişlidir – bizimtəkər dişlivə metalda spiral dişli diapazonu. Xidmətdə uğursuz olan plastik dişli satmaqdansa, düzgün hissəni qeyd etməyi üstün tuturuq.

Məhsul təfərrüatı

Aşağıdakı fotoşəkillər bizim qəliblənmiş plastik spiral dişliləri göstərir: diş forması, qovşaq və çuxur örtüyü və yığılmış dişli dəsti.

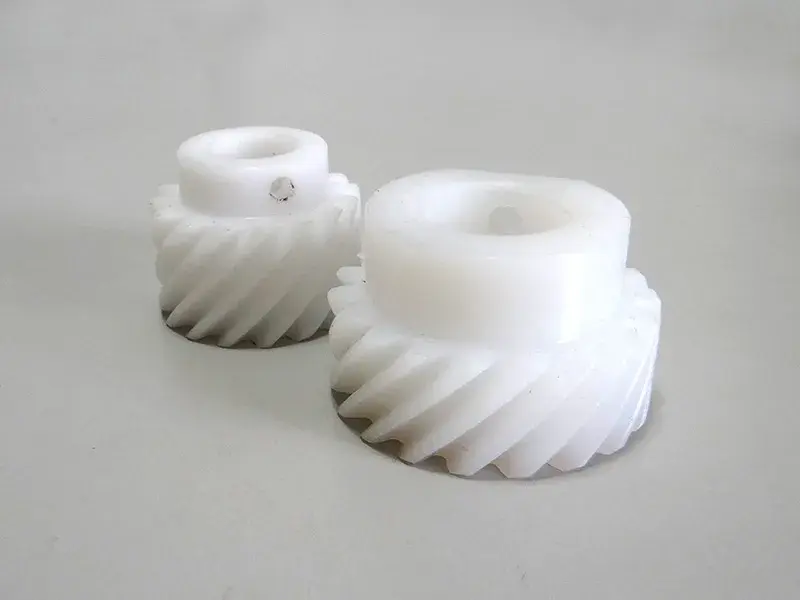

Injection moulded plastic helical gear showing helix angle, tooth form and bore
Kalıplanmış plastik spiral dişli - spiral bucağı, diş forması və bitmiş çuxur.

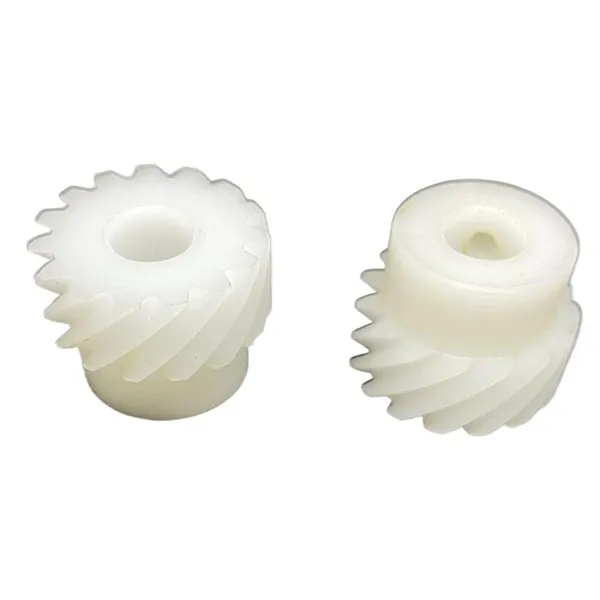

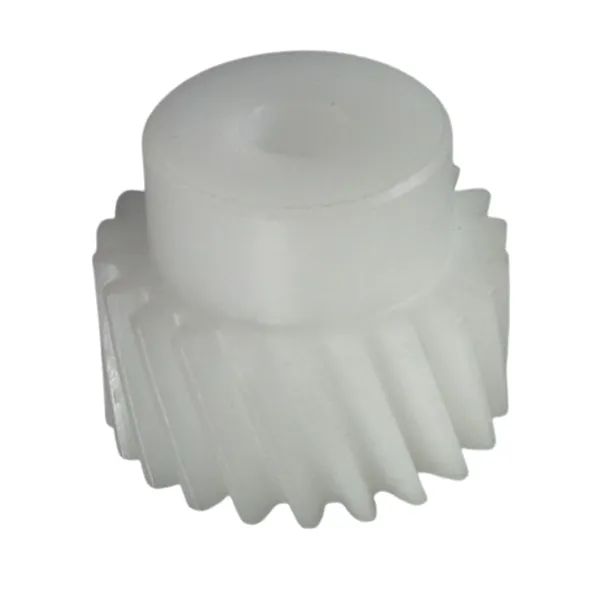

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
Qovşaq və dəqiq dəlikli standart POM spiral dişli.
Plastic helical gear set assembled in a small drive application
Kiçik bir sürücüyə yığılmış plastik spiral dişli dəsti.

Əsas Üstünlüklər

  1. 01

    Özünü yağlayan

    POM və neylon yağ və ya yağ filmi olmadan bir-birinə və ya polad üzərində işləyir, buna görə də əvvəllər sürtkü kamerasına, möhürlərə və xidmət intervalına ehtiyacı olan sürət qutusu təmirsiz tikilə bilər.

  2. 02

    Sakit ötürmə

    Bir spiral dişin sarmal üst-üstə düşməsi tək bir zərbə ilə deyil, tədricən bağlanır və polimer özü vibrasiyanı azaldır - dişlilərimizdə ölçülən səs-küy eyni tətbiqdə ekvivalent təkan dişli ötürücülərdən təxminən 20% aşağıdır.

  3. 03

    Aşağı geri çəkilən çəki

    Qəliblənmiş plastik, idarə olunan hissələrin ətalətini azaldan poladdan və ya misdən daha yüngüldür. Bu, əl alətləri, portativ alətlər, kiçik yerləşdirmə mexanizmləri və çəkiyə həssas olan digər məhsullarda vacibdir.

  4. 04

    Korroziya və kimyəvi müqavimət

    Mühəndislik plastikləri paslanmır və əksər turşulara, qələvilərə, yuyucu vasitələrə və qida ilə təmasda olan təmizləyici maddələrə müqavimət göstərmir, buna görə də dişli metal dişlinin üzlənməsi tələb olunduğu rütubətli, yuyulmuş və ya yüngül korroziyalı mühitlərdə işləyə bilər.

  5. 05

    Davamlı qəliblənmiş həndəsə

    Diş forması qəlib boşluğundan gəlir, ona görə də partiyanın hər bir hissəsi mahiyyət etibarı ilə eynidir – kəsici aşınma, sürüşmə profili dəyişikliyi və sizin üçün daha az yoxlama səyi.

  6. 06

    Birbaşa zavod qiyməti

    Alət, qəlibləmə və yoxlama hamısı bir dam altında baş verir, aralarında ticarət marjası yoxdur. Vahidin qiyməti orta təbəqə ilə deyil, alətlər mərhələsi ilə idarə olunur.

Spiral dişli fırlanma anı necə ötürür

Təkər dişlisinin dişləri cütləşən dişlərlə eyni anda görüşür. Spiral dişlinin dişləri oxa bucaq altında qurulur, beləliklə təmas dişin bir ucundan başlayır və zip bağlandığı kimi digər ucuna keçir. Buna görə də yük zərbə kimi gəlmək əvəzinə tədricən yığılır, bu da spiral cütün eyni sürət və yüklə təkan cütündən daha hamar və daha sakit işləməsinin əsas səbəbidir.

İkinci təsir yükün paylaşılmasıdır. Həmin diaqonal xətt boyunca hər an bir neçə diş təmasda olduğundan, verilmiş fırlanma anı ötürmək üçün lazım olan qüvvə diş cinahının daha geniş sahəsinə yayılır, buna görə də lokal təmas təzyiqi aşağı olur və səth aşınması daha yavaş olur. Bütün yükü daşıyan tək plastik diş deformasiyaya uğrayacaq; bir sıra dişlər bunu paylaşmır - məhz buna görə də spiral həndəsə POM və neylon kimi nisbətən yumşaq materiallara uyğun gəlir.

Spiral dişlər də mil boyunca eksenel sıxma yükü yaradır, ona görə də valdakı rulmanlar və ya sıxma yuyucuları bunu qəbul edə bilməlidir. Bu, təkərli dişli yerinə spiral dişli təyin etməzdən əvvəl yoxlamağa dəyər bir dizayn nöqtəsidir: dişlərin üst-üstə düşməsi səssizliyi və yükün paylaşılmasını təmin edir, lakin montajın qalan hissəsinə əlavə eksenel güc verir.

Proqramlar

  • Kiçik dişli mühərriklərSakit azalma mərhələləri
  • Tibbi və laboratoriya cihazlarıTəmiz, yağsız sürücülər
  • Qida və içki avadanlıqlarıYuyulmayan, kimyəvi cəhətdən davamlı hissələr
  • Ofis və məişət texnikasıAşağı səs-küylü işə salma və taymerlər
  • Avtomobil aksesuarlarıGüzgülər, oturacaqlar, kilidlər, kiçik ötürücülər
  • Alətlər və robototexnikaYüngül, aşağı ətalətli yerləşdirmə sürücüləri
  • Satış və paylama maşınlarıÖzünü yağlayan uzun ömürlü mexanizmlər
  • Nasoslar və klapanlarPaslanmayan daxili dişli

Əgər ərizəniz siyahıda yoxdursa, çertyoj və ya nümunə hissəni göndərin. Əksər hallarda standart alətin uyğun olub olmadığını və ya yeni qəlibə ehtiyac olduğunu modul, çuxur və spiral bucağından təsdiqləyə bilərik.

Alıcının FAQ

  • Bu dişlilər plastik çubuqdan qəliblənmiş və ya emal edilmişdir?Onlar polad alətlərdə inyeksiya ilə qəliblənmişdir, bu da diş həndəsəsini partiyada eyni saxlayan və vahidin qiymətini aşağı salır. Prototiplər və çox aşağı həcmlər üçün işlənmiş plastik dişlilər mövcuddur.
  • Plastik spiral dişlinin daşıya biləcəyi maksimum fırlanma momenti nə qədərdir?Bu, moduldan, üzün genişliyindən, dişlərin sayından və materialın dərəcəsindən asılıdır, buna görə də bir rəqəm dərc etmirik. Fırlanma anı, sürət və iş dövrünü göndərin və biz modul və materialı tövsiyə edəcəyik və ya vəzifə yerinə metal dişli lazım olub-olmadığını sizə xəbər verəcəyik.
  • Ötürücüləri yağlamalıyam?Normal işdə yox. POM və neylon öz-özünə yağlanır. Yüksək sürətli və ya yüksək yüklə davamlı işləmə üçün az miqdarda uyğun yağ ömrünü uzada bilər və vəzifəniz tələb olunarsa, kotirovka mərhələsində bunu deyəcəyik.
  • Buruq və diş formasında hansı dözümlülükləri saxlaya bilərsiniz?Kalıplanmış hissələr kəsilmiş dişlilərdən daha geniş bir bant tutur. Quraşdırma ehtiyaclarınız üçün mərkəz məsafəsi və boşluq dözümlülüyünü bizə bildirin və biz alətlərin buna cavab verə biləcəyini təsdiq edəcəyik və ya edə bilmirsə, işlənmiş hissədən sitat gətirəcəyik.
  • Xüsusi dişli üçün alətin qiyməti və çatdırılma müddəti nədir?Alətlərin qiyməti moduldan, boşluqların sayından və dişli ölçüsündən asılıdır; daha böyük modullar və çox boşluqlu alətlər daha baha başa gəlir. Rəsm təsdiq edildikdən sonra biz alətin çatdırılma müddətini və nümunə cədvəlini kotirovka ilə təsdiq edirik, adətən çertyoj alındıqdan sonra 24 saat ərzində.
  • Artıq istifadə etdiyimiz nümunə hissəni uyğunlaşdıra bilərsinizmi?Bəli. Nümunə və ya ölçülü bir rəsm göndərin - modul, dişlərin sayı, sarmal bucağı, çuxur, üzün eni və material. Mövcud alətlərə uyğun olub-olmadığını və ya yeni qəlibə ehtiyac duyduğunu təsdiqləyəcəyik və hər iki yolla sitat gətirəcəyik.

Əlaqədar Məhsullar və Əlavə Oxu

Plastik spiral dişli kotirovkası tələb edin

Çiziminizi və ya nümunə təfərrüatlarınızı göndərin - modul, dişlərin sayı, sarmal bucağı, çuxur, üzün eni, material və kəmiyyət. Standart alətlərin uyğun olub olmadığını və ya yeni qəlibin tələb olunduğunu təsdiqləyirik və 24 saat ərzində qiymət və çatdırılma müddəti ilə cavab veririk.

İndi sorğu göndərin

* Göstərilən rəqəmlər (səs-küyün azaldılması, temperatur diapazonu, modul və qazma diapazonları) standart alətlərə və normal iş şəraitinə aiddir. Zəhmət olmasa, sifariş verməzdən əvvəl son rəsm və material dərəcəsini təsdiqləyin.
