Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation

RAYDAFON / HİDROLİK BÖLÜMÜ

OEM Təchizat, Satışdan Sonra Dəyişmə və Sahə Təmiri üçün Forklift Hidravlik Silindr İstehsalçısı

Raydafon elektrik forkliftləri, daxili yanma forkliftləri, yığma maşınları və anbar avadanlıqları üçün forklift hidravlik silindrləri istehsal edir. Hər bir qurğu təsdiq edilmiş çuxur, vuruş, çubuq diametri və birləşmə ucu üslubuna uyğun qurulur, sonra montaj xəttini tərk etməzdən əvvəl təzyiqlə sınaqdan keçirilir, beləliklə, o, düzəliş etmədən birbaşa yük maşınına gedə bilər.

Biz bütün maşın fabriklərini, hidravlik sistem inteqratorlarını, regional hissələrin dilerlərini və terminal avadanlıqlarına cavabdeh olan xidmət bölmələrini təmin edirik. Silindrlər Avropa, Cənub-Şərqi Asiya və Cənubi Amerikaya ixrac edilir, həm orijinal avadanlıqları, həm də bazardan sonrakı dəyişdirmə tələbini əhatə edir.

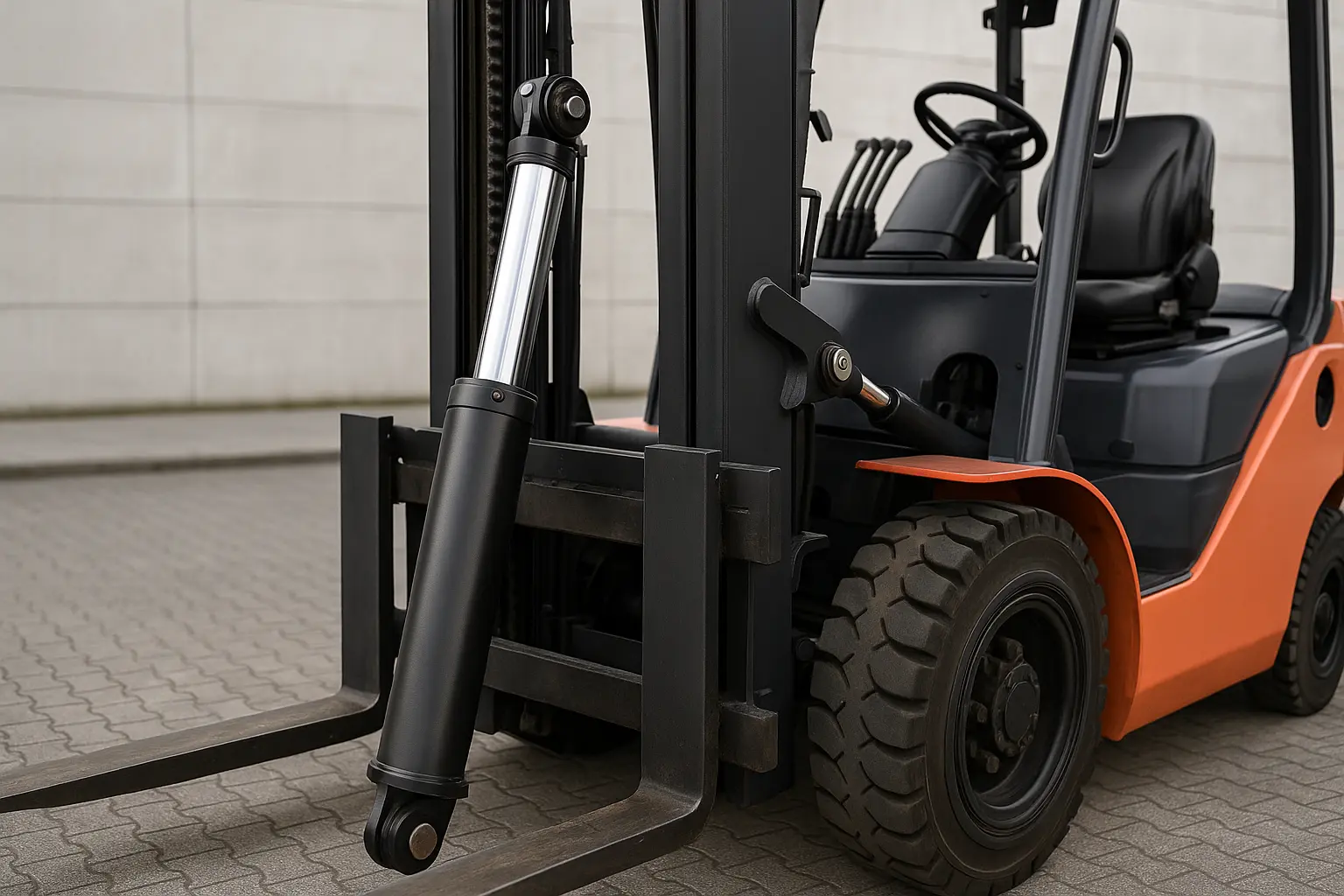

Forklift hydraulic cylinder manufactured by Raydafon
Forklift hidravlik silindrləri CNC ilə işlənmiş əsas ölçülərlə istehsal olunur, idarə olunan bir prosesdə möhürlənir, sonra göndərilməzdən əvvəl təzyiq sınaqdan keçirilir.
1,5-18 tForklift tonajının əhatə dairəsi
7–14 MPaİş təzyiqi diapazonu
Qaldırmaq / əyməkStandart funksiya növləri
CNCƏsas ölçü nəzarəti
OEM / ODMRəsm əsaslı fərdiləşdirmə
01

Tilt, Lift və Side-Shift Mexanizmləri üçün Forklift Hidravlik Silindr Təchizatı

Müxtəlif forklift funksiyaları silindrə fərqli tələblər qoyur. Dönmə silindrini, qaldırıcı silindrini və yan sürüşmə silindrini bir-birini əvəz etmək mümkün deyil - hər birinin işlədiyi mast və vaqona uyğun olaraq öz buruq, vuruş, çubuq nisbəti və montaj həndəsəsi lazımdır.

  • Çəngəllər və mast bucağına nəzarət üçün əyilmə silindrləri
  • Mast qaldırmaq və endirmək üçün qaldırıcı silindrlər
  • Yan sürüşmə mexanizmi silindrlər
  • Elektrikli forklift hidravlik paketləri
  • Daxili yanma forklift silindrləri
  • İstifləyicilər və anbar daşıma avadanlığı
  • Rəsm üzərində xüsusi çuxur və vuruş
  • Mövcud hissə nömrələrinin dəyişdirilməsi

Doğru silindri nə müəyyənləşdirir

  • Tonaj1,5 t-dan 18 t-a qədər olan forkliftlər maddi cəhətdən fərqli qazma ölçülərinə və divar qalınlığına ehtiyac duyur.
  • FunksiyaTilt, qaldırma və yan yerdəyişmə vəzifələri müxtəlif yük istiqamətləri və iş dövrləri yaradır.
  • MontajÖn və arxa pin, flanş və ya çəngəl birləşmələri mast və çərçivəyə uyğun olmalıdır.
  • Ətraf mühitToz, rütubət və tez-tez işləmə çubuqların müvafiq bitirmə və möhür dərəcəsini tələb edir.

Əsas komponentlər yüksək möhkəmlikli ərinti poladdan hazırlanır, çubuq səthi korroziyaya və aşınma müqavimətinə görə elektrolizlənmiş və ya sərt xromla işlənmişdir. Nəticə montajdan sonrakı ilk həftə ərzində deyil, tez-tez gündəlik iş şəraitində hamar hərəkət, sürətli reaksiya və sabit sızdırmazlıqdır.

02

Forklift hidravlik silindrini necə bərpa etmək olar

Forkliftin hidravlik silindrinin yenidən qurulması sadəcə uç qapağının açılması və rezin halqanın dəyişdirilməsi deyil. Proses beş mərhələdən ibarətdir və hər biri vacibdir - bir addımı atlayın və qurğu yenidən işə salındıqdan sonra günlər ərzində yenidən sızacaq.

  1. Təzyiqdən azad edin və silindrini çıxarın Sistem təzyiqini buraxın, hidravlik xətləri ayırın və silindri yük maşınından çıxarın. Açar ilə son qapaq boltlarını gevşetin və silindr çuxurunu cızmamağa diqqət edərək, piston çubuqunu yavaş-yavaş çıxarın. İçəridə çoxlu yağ varsa, davam etməzdən əvvəl boşaltın və təmizləyin.
  2. Hər bir çıxarılan komponenti yoxlayın Piston, çubuq və möhür halqalarını deformasiya, aşınma, kənar itkisi və ya pas üçün bir-bir yoxlayın. Tək bir aşınma izi sızma mənbəyi ola bilər, ona görə də yaxından yoxlamanı qaçırmayın.
  3. Bütün köhnə və ya zədələnmiş möhürləri dəyişdirin Quraşdırmadan əvvəl spesifikasiyanı təsdiqləyin. Bəzi silindrlər birləşdirilmiş möhürlərdən istifadə edir və onları yanlış oriyentasiyada quraşdırmaq, yenidən qurulmasının qalan hissəsinin nə qədər yaxşı aparılmasından asılı olmayaraq dərhal uğursuzluğa səbəb olacaqdır.
  4. Orijinal qaydada yenidən yığın Piston çubuqunu yumşaq bir şəkildə quraşdırın və mərkəzi oxu boyunca hizalı saxlayın. Çubuq düzgün mərkəzləşdirilməyibsə, hətta düzgün şəkildə yenidən qurulmuş silindr də istismardan bir neçə gün ərzində sızacaq.
  5. Yenidən quraşdırmadan əvvəl təzyiq testi Yığılmış silindri təzyiq sınaq avadanlığına quraşdırın və daxili sızma və ya tıxanma olub olmadığını yoxlayın. Yalnız sınaqdan keçdikdən sonra yenidən forkliftə quraşdırılmalıdır.

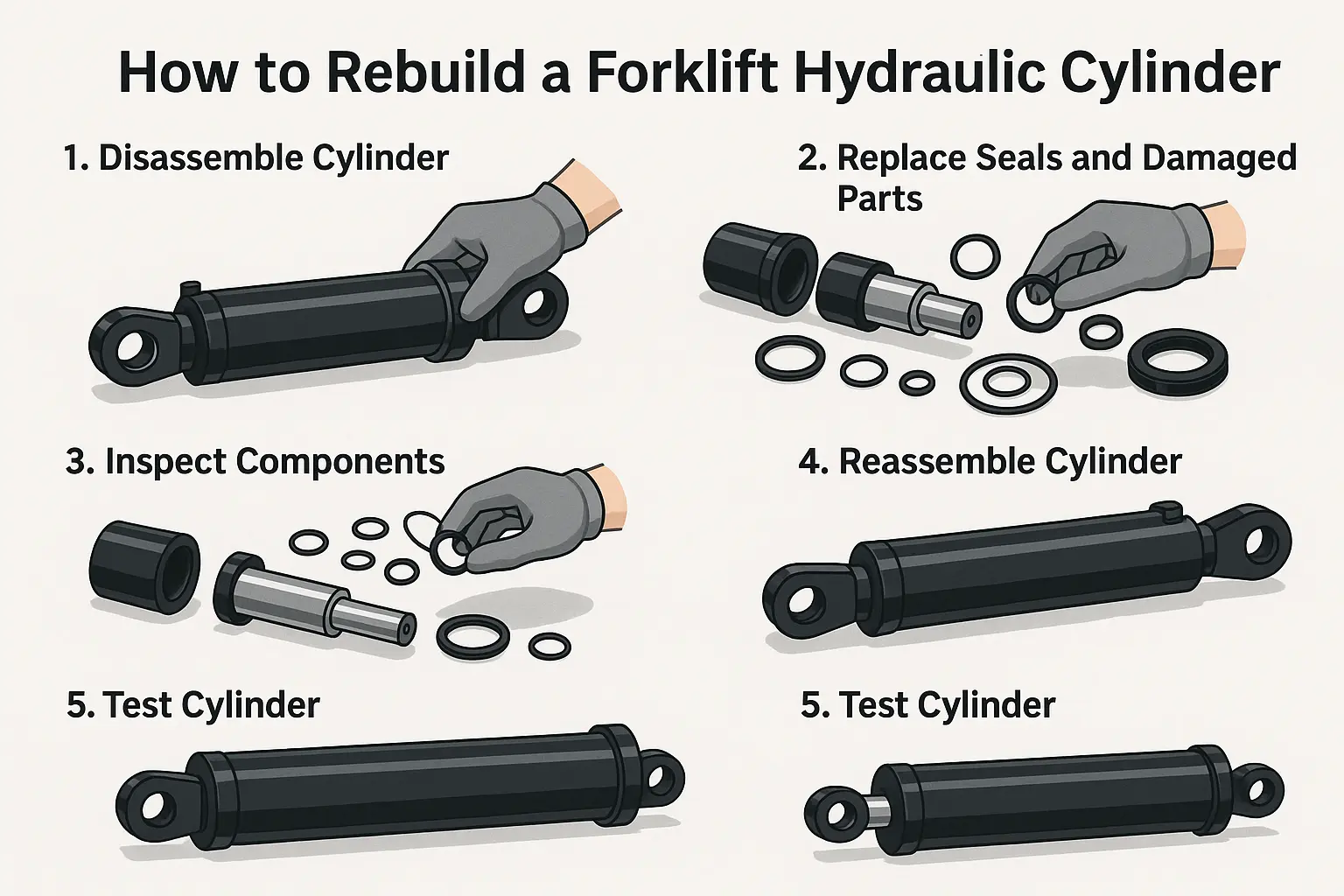

Forklift hydraulic cylinder rebuild process
Təftiş, möhürün dəyişdirilməsi və düzgün yenidən yığılma ən çox bərpa uğuru üçün hesablanır - təzyiq testi bunu təsdiqləyir.

Yenidən qurmağa dəyməz zaman

Porşen çubuğu əyilmişsə və ya silindr çuxuruna ciddi zərbə vurularsa, yenidən qurulma davam etməyəcək. Dəyişdirmə daha qənaətcil yoldur. Raydafon tam çeşidli forklift hidravlik silindrləri və hissələri, üstəlik, tələb əsasında təmir dəstləri təqdim edir — yük maşını eyni gün istismara qaytarmalı olan forklift təmirçiləri və avadanlıq mühəndisləri üçün uyğundur.

03

Hidravlik silindri forkliftdən necə çıxarmaq olar

Silinmə ardıcıllığı və işləmə təfərrüatları işin iyirmi dəqiqə çəkdiyini və ya ətrafdakı komponentlərə zərər verdiyini müəyyənləşdirir. Aşağıdakı dörd mərhələ xidmət tərəfdaşlarımızın əməl etdiyi standart prosedurdur.

Təzyiq buraxın Forklifti söndürün və hidravlik sistemin təbii şəkildə təzyiqini azaltmasına icazə verin. Hər hansı bir əlaqəyə toxunmazdan əvvəl bütün təzyiqin boşaldıldığına əmin olmaq üçün bir neçə dəqiqə gözləyin.
Yağ xətlərini ayırın Qalıq yağı tutmaq üçün birləşməni parça ilə sarın, yüksək təzyiqli şlanqı silindrdən çıxarın və düzgün vəziyyətdə yenidən birləşdirilməsi üçün işarələyin.
Bərkitmə sancaqlarını və ya boltları çıxarın Silindr adətən ön və arxa sancaqlar vasitəsilə mast və ya çərçivəyə bağlanır. Sancaqların yerlərini tapın, əvvəlcə hər hansı saxlama halqalarını çıxarın, sonra sancaqları sökün və ya boltları çıxarın.
Silindiri qaldırın Silindr gövdəsi ağırdır. İki nəfərdən və ya sapanddan istifadə edin, ətrafdakı quruluşa dəyməməkdən çəkinin və silindrin ağzını yuxarı baxsın ki, qalıq yağ tökülməsin.

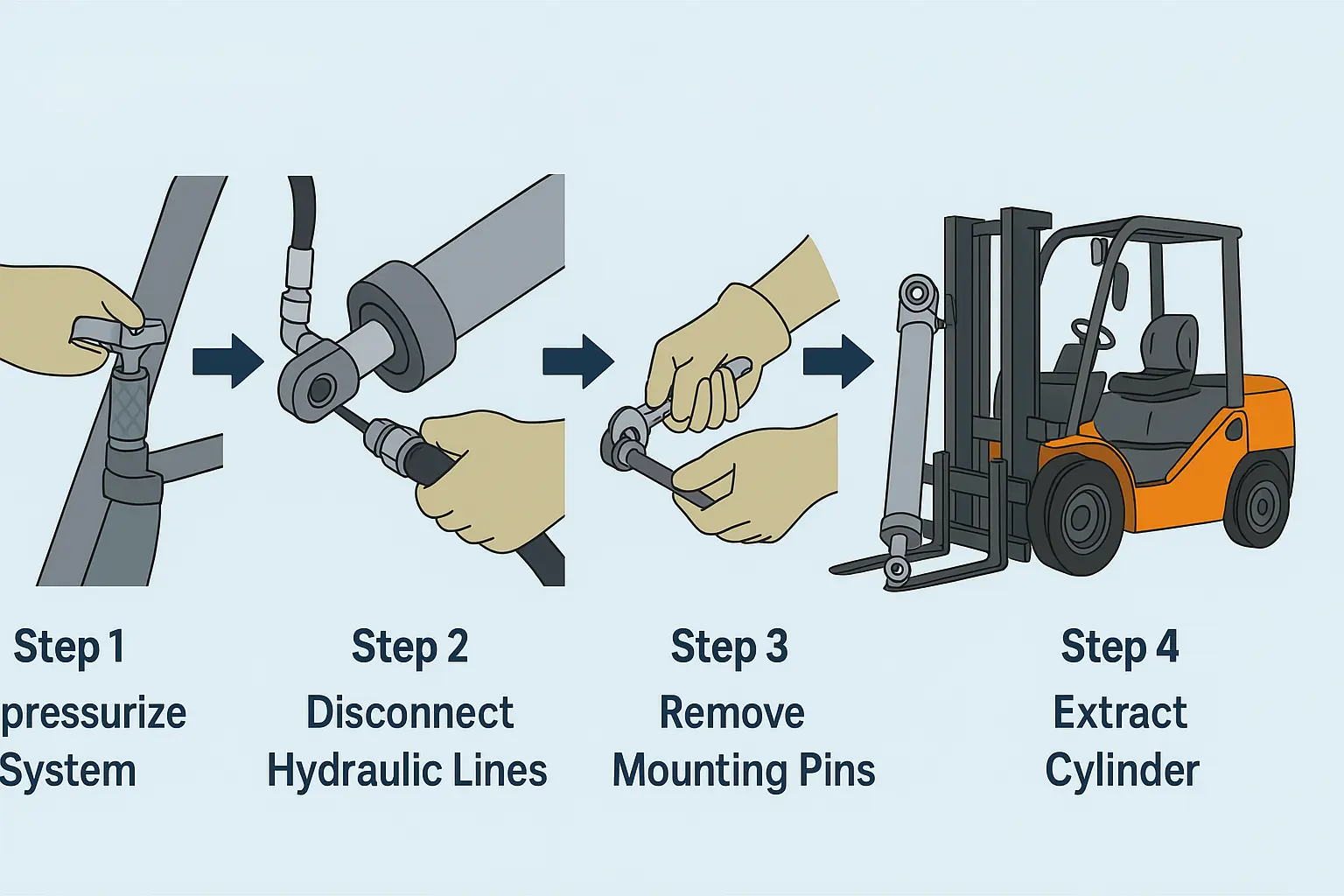

Removing a hydraulic cylinder from a forklift
Çıxarıldıqdan sonra tozun çıxmaması və saxlama və ya daşınma zamanı pasın qarşısını almaq üçün dərhal yağ limanını möhürləyin.

Silindr yük maşınından ayrıldıqdan sonra dərhal yağ limanını möhürləyin. Raydafon geniş çeşidli forklift modellərinə uyğun hidravlik silindr məhsulları və möhür dəstləri təqdim edir, beləliklə istifadəçilər xüsusi hissələri gözləmək əvəzinə avadanlığın işini tez bərpa edə bilərlər.

04

Kimi təmin edirik

Kanal 01

Forklift istehsalçıları

Xüsusi forklift və yüksək səviyyəli konfiqurasiyalar da daxil olmaqla, maşın təsvirləri və texniki tələblərə qarşı OEM və ODM inkişafı.

Kanal 02

Hidravlik sistem inteqratorları

Silindr təchizatı, rəsm təsdiqi, nümunənin nəzərdən keçirilməsi və çatdırılma cədvəli ilə hidravlik paket dizaynına uyğundur.

Kanal 03

Xidmət və texniki xidmət bölmələri

Qısa xəbərdarlıq tələblərinə sürətli cavab verən terminal avadanlığına texniki qulluq üçün dəyişdirmə silindrləri və təmir dəstləri.

05

Raydafon haqqında

Raydafon hydraulic cylinder factory
Raydafon forkliftlər, səyyar kranlar, zibil maşınları, hava iş maşınları və digər xüsusi nəqliyyat vasitələri üçün hidravlik silindrlər istehsal edir.

Raydafon hidravlik və ötürücü sistem həllərinə yönəlmiş istehsalçıdır. Biz tanıtım dilinə güvənmirik — biz davamlı olaraq məhsullar yaradırıq və etibarlı keyfiyyətin işi aparmasına imkan veririk. Bu illər ərzində biz geniş model çeşidi və tikinti maşınları və xüsusi avtomobil tətbiqləri üçün çevik uyğunlaşma ilə hidravlik silindrlərin inkişafı və istehsalına diqqət yetirmişik.

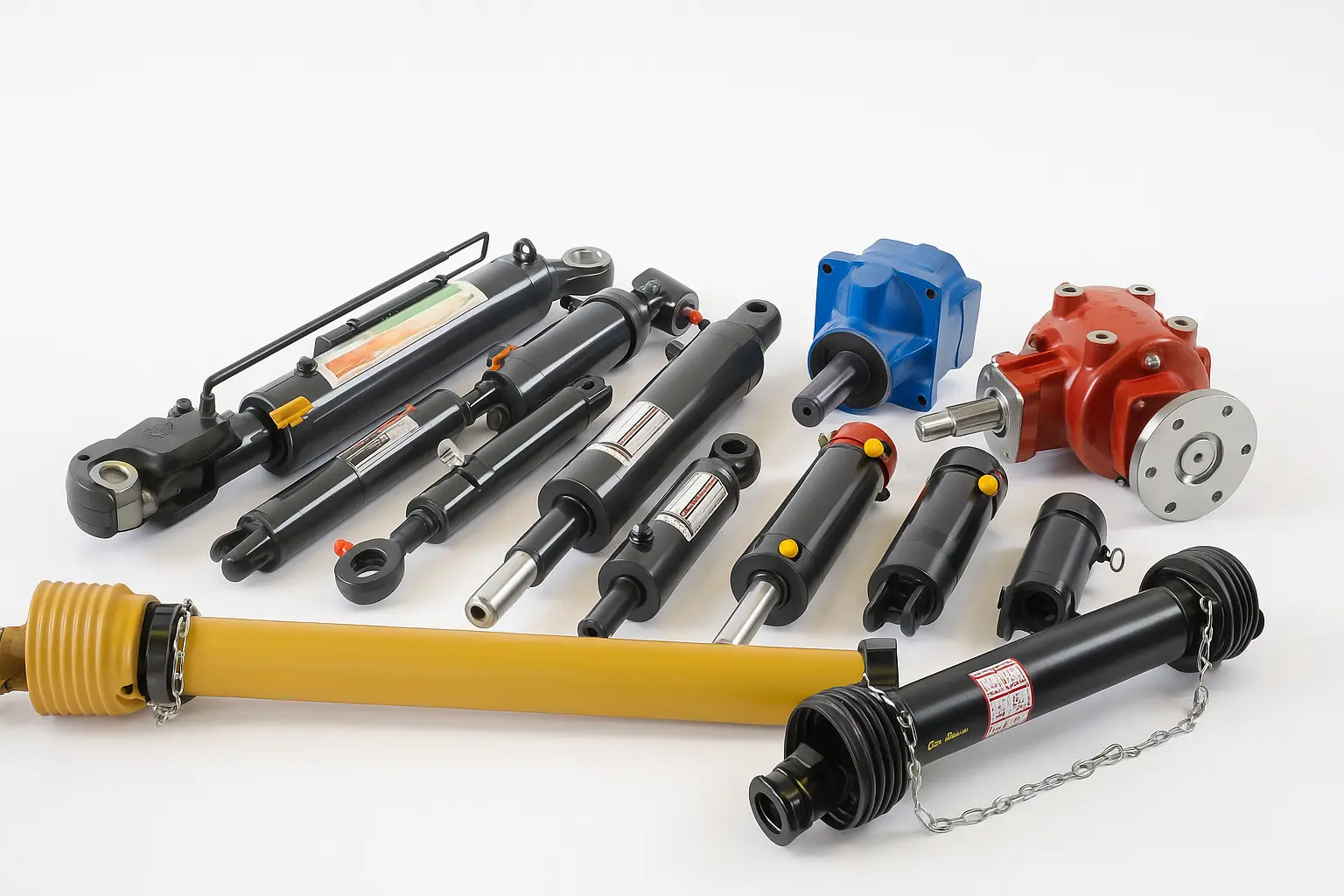

Forklift hidravlik silindrlərindən başqa, məhsul çeşidimiz yüksək təzyiqli, yüksək tezlikli iş şəraitində sabit işləmək üçün yüksək möhkəm materiallardan və dəqiq emaldan istifadə edən mobil kran hidravlik silindrlərini, zibil maşınının hidravlik silindrlərini və hava iş maşınının hidravlik silindrlərini əhatə edir.

Hidravlik silindrlərlə yanaşı, Raydafon tam elektrik ötürücü məhsul xəttini təmin edir.PTO valları, kənd təsərrüfatı sürət qutuları, dəqiq dişlilərvəplanetar sürət qutuları. Bütün maşın istehsalçıları, təmirçilər və hissələrin dilerləri təkrar koordinasiya işini aradan qaldıraraq, bir təchizatçıdan çoxlu komponentlər əldə edə bilərlər.

06

Forklift Hidravlik Silindrlə bağlı tez-tez verilən suallar

Kotirovka üçün hansı məlumatları təqdim etməliyəm?

Forkliftin tonajını, silindr funksiyasını (qaldırma, əyilmə və ya yan sürüşmə), çuxur, çubuq diametri, vuruş, əlaqə ucu tərzi, montaj ölçüləri və iş təzyiqini göndərin. Rəsm, nümunə fotoşəkil və ya mövcud hissə nömrəsi təsdiqi xeyli sürətləndirir.

Mövcud forklift silindrini əvəz edə bilərsinizmi?

Bəli. Orijinal hissə nömrəsini və ya ölçülü rəsmini göndərin və biz uyğunluğu təsdiq edəcəyik. Bu, bazardan sonrakı dəyişdirmə tələbi üçün ən ümumi marşrutdur.

Siz təmir dəstləri və tam silindrlər təqdim edirsiniz?

Bəli. Təmir dəstləri müştəri tələblərinə uyğun olaraq təmin edilə bilər ki, bu da yük maşınının yerində bərpası lazım olan forklift təmirçiləri və avadanlıq mühəndisləri üçün faydalıdır.

Bu silindrlər hansı təzyiqdə işləyir?

Forklift hidravlik silindrləri forkliftin tonajından və funksiyasından asılı olaraq adətən 7-14 MPa diapazonunda işləyir. Göstərilən reytinqdə performansı təsdiqləmək üçün hər bir silindr göndərilməzdən əvvəl təzyiq sınağından keçirilir.

Piston çubuğunda hansı səth emalından istifadə olunur?

Əsas komponentlər tez-tez işləmə və sərt iş mühiti üçün uyğun olan korroziyaya və aşınmaya davamlılığa görə elektrolizlənmiş və ya sərt xromla işlənmiş çubuq səthi yüksək möhkəmlikli ərinti poladdan hazırlanır.

Fərdi çuxur, vuruş və əlaqə üslublarını dəstəkləyirsinizmi?

Bəli. Biz OEM və ODM layihələri də daxil olmaqla, xüsusi forklift modelinə və işləmə intensivliyinə uyğun gələn müxtəlif silindr diametrləri, vuruşları və əlaqə ucları ilə fərdi həllər təqdim edirik.

Forklift Hidravlik Silindr Kotirovkası tələb edin

Forklift modelini, silindr funksiyasını, çuxur, vuruş və montaj detallarını göndərin. İstər forklift istehsalçısı, istər hidravlik sistem inteqratoru, istərsə də texniki xidmət bölməsi olmağınızdan asılı olmayaraq, Raydafon spesifikasiyanı təsdiq edəcək və sifariş müddəti ilə qiymət təklifini qaytaracaq.

View as

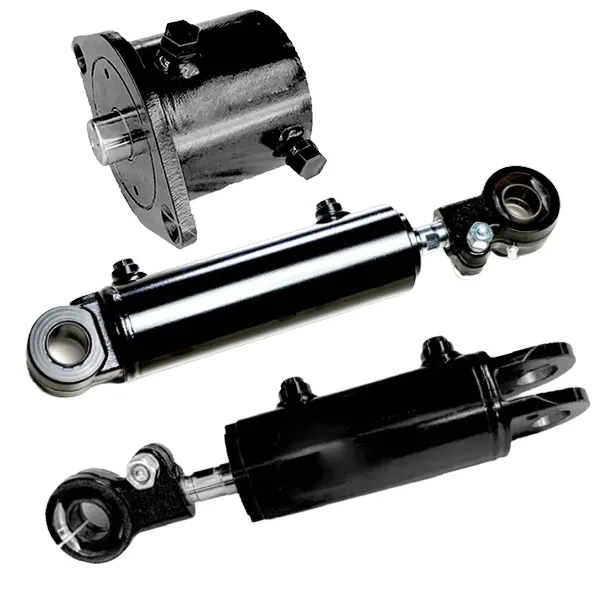

Forkliftin əyildiyi silindr

Forkliftin əyildiyi silindr

Raydafon forklift əymə silindri, 1,5-18 tonluq forkliftlərdə çəngəl dirəklərinin əyilməsini idarə etmək üçün xüsusi dizayn edilmiş hidravlik silindrdir. Uyğun porşen, silindr gövdəsi, çubuq və möhür dəsti ilə yüksək möhkəm poladdan hazırlanmışdır. İş təzyiqi 7-14 MPa, yük altında təzyiq dəyişməsi yoxdur. Standart çuxur diametri 60-100 mm, çubuq diametri 25-40 mm, vuruş 32-193 mm. Vida fiksasiyası və saxlama halqası birləşməsi dirək çıxarmadan bir neçə dəqiqə ərzində yağ möhürünü dəyişdirməyə imkan verir. Anbar, zavod və liman əməliyyatları üçün uyğundur. OEM forklift markaları üçün xüsusi çuxur, vuruş və quraşdırma məsafəsi mövcuddur. MOQ 50 ədəd, 25-35 gün toplu çatdırılma müddəti. Kotirovka üçün forklift modelini, buruq/stroke tələbini və miqdarını göndərin.

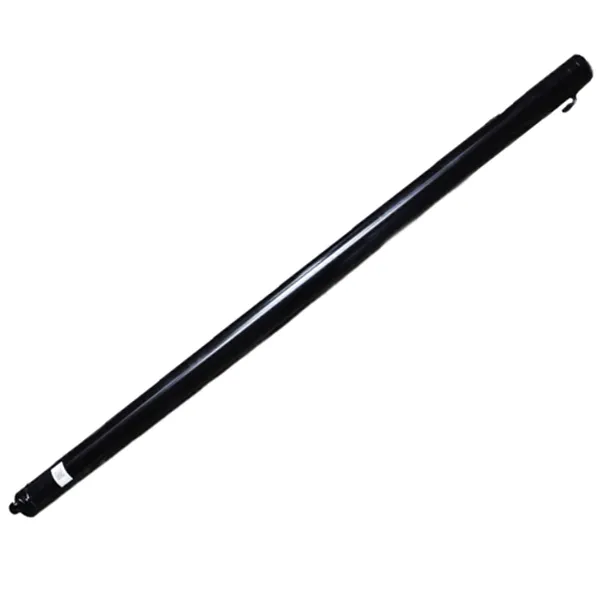

Forklift qaldırıcı silindr

Forklift qaldırıcı silindr

Raydafon forklift silindri çəngəl vaqonunu qaldıran və endirən dirəkdə quraşdırılmış şaquli qaldırıcı komponentdir. Uyğun bir porşen və optimallaşdırılmış sızdırmazlıq halqası quruluşu ilə yüksək möhkəm poladdan istehsal edilmişdir. Standart modellər Φ56-60 mm çuxur, Φ45 mm çubuq, 1500-1505 mm vuruş və 17,5-18,1 MPa iş təzyiqini əhatə edir. Qabaqcıl modellərə həm yükü, həm də dirək strukturunu qoruyaraq, tam vuruşda ağır zərbənin qarşısını alan bufer cihazı daxildir. Elektrikli və dizel forkliftlərə uyğundur. N30M300-dən A2A35M300-ə qədər beş standart model, OEM üçün xüsusi çuxur və vuruş mövcuddur. MOQ 50 ədəd, 25-35 gün toplu çatdırılma müddəti. Kotirovka üçün forklift modelini, vuruş tələbini və miqdarını göndərin.
Çində etibarlı Forklift Hidravlik Silindr istehsalçısı və təchizatçı kimi məhsullarımız CE sertifikatını keçdi. Keyfiyyətli məhsullar almaq istəyirsinizsə, bizə müraciət edin.
