Factory Direct PTO Shaft for Tractors and Agricultural Implements

Raydafon PTO Şaftı — Biz nə edirik və onu necə qururuq

Fabrikamız və Təcrübəmiz

  • Biz Ar-Ge və PTO şaftlarının istehsalına diqqət yetiririk və kənd təsərrüfatının ötürülməsi sistemlərində dərin təcrübəmiz var.
  • Bizim öz zavodumuz Çinin kənd təsərrüfatı avadanlığı sənayesi klasterində yerləşir.
  • Biz tam prosesə nəzarət edirik: materialın alınması, döymə, emal, montaj və sınaq.
  • Biz otbiçənlər, fırlanan maşınlar, gübrə səpənlər, qırıcılar və s. üçün PTO vallarının tam çeşidini təmin edirik.
  • Məhsullarımız Avropa, Amerika, Yaxın Şərq, Cənubi Amerika və digər inkişaf etmiş kənd təsərrüfatı bazarlarına gedir.

Dizayn Fokus: Təhlükəsizlik, Çox yönlülük, Davamlılıq

  • Hər bir sürücü şaftında yüksək güclü karbon polad boru və saxta polad çəngəllər istifadə olunur.
  • Yüksək güc və yüksək fırlanma momenti - ağır yüklər və yüksək tezlikli əməliyyatlar altında sabitdir.
  • Biz çoxsaylı beynəlxalq standart interfeyslər təklif edirik: İtalyan CE tipi, Alman WAL tipi, Amerika ASAE standartı və s.
  • Bu, vallarımızı müxtəlif kənd təsərrüfatı maşınları markaları ilə uyğunlaşdırır.

Qurduğumuz Təhlükəsizlik Xüsusiyyətləri

  • Təhlükəsizlik örtüyü və fırlanma anını məhdudlaşdıran debriyaj standartdır — həddindən artıq yüklənmənin zədələnməsinin və tıxanmadan şəxsi zədələrin qarşısını alır.
  • Bəzi yüksək səviyyəli modellər tez qoşulma və çıxarılma funksiyasını dəstəkləyir - asanlıqla açıq havada dəyişdirmə və təmir.
  • Yağlama çuxurunun mövqeyi sızdırmazlıq strukturu ilə yaxşı dizayn edilmişdir - yağlama dövrlərini uzadır və gündəlik texniki xidmət müddətini azaldır.
  • Hər bir dəst fabrikdən çıxmazdan əvvəl dinamik balanslaşdırma və güc təsir testlərindən keçir – yüksək sürətlə anormal vibrasiya yoxdur.

Fərdiləşdirmə və Təchizat

  • Biz kənd təsərrüfatı maşınlarının OEM-lərinə və pərakəndə satış kanallarına xidmət edirik – sənayelər arasında fərqləri bilirik.
  • Biz nümunənin fərdiləşdirilməsini və qeyri-standart istehsalı dəstəkləyirik.
  • Çevik çatdırılma dövrləri; texniki komandamız seçim və interfeys uyğunluğu ilə kömək edir.
  • Standart modellər həmişə stokdadır və eyni gündə göndərilə bilər.

PTO vallarımızın istifadə edildiyi yerlər

  • Orta və iri kənd təsərrüfatı maşınları
  • Bağ avadanlığı
  • Heyvandarlıq yemi maşınları

Xüsusi bir tətbiqiniz varsa,bizimlə əlaqə saxlayınçertyojlar, spesifikasiya təlimatları və ya nümunə sınaq dəstəyi üçün. Biz sizin üçün ötürmə həllini uyğunlaşdıracağıq.

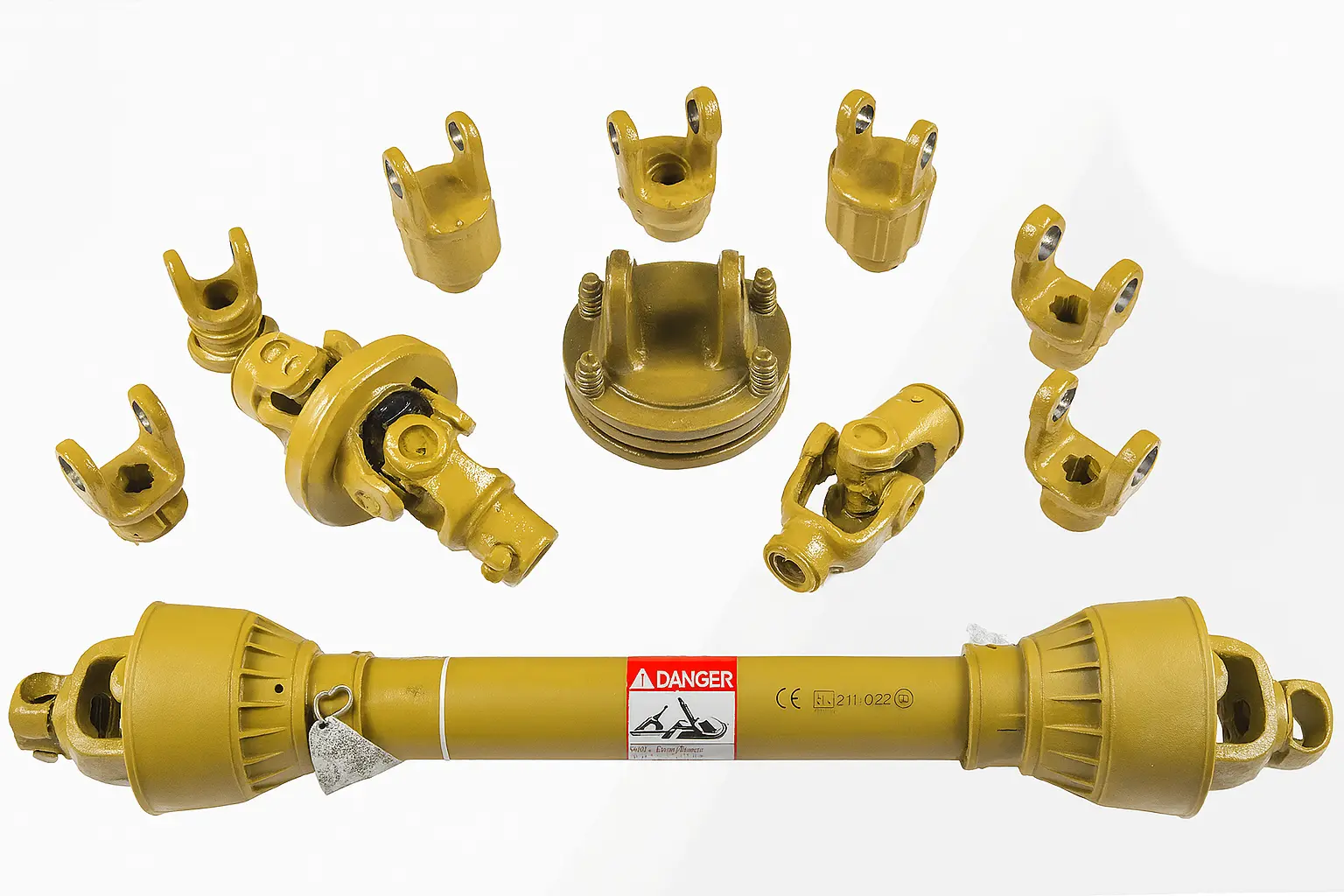

Raydafon PTO Shaft

PTO şaftını sürət qutusundan necə çıxarmaq olar

PTO ötürücü şaftının çıxarılması mürəkkəb deyil, lakin səhv etmək interfeys komponentlərinə zərər verə bilər və ya təhlükəsizlik təhlükələri yarada bilər. Bunu necə etməyi tövsiyə edirik.

Başlamadan əvvəl

  • Əvvəlcə enerji mənbəyini söndürün.
  • Başlamazdan əvvəl avadanlığın tamamilə bağlandığından əmin olun.

Bağlantı növünü yoxlayın

  • Əksər Raydafon PTO valları təhlükəsizlik kilidi quruluşundan istifadə edir.
  • Sürət qutusunun ucuna yaxın təkan tipli saxlama halqası və ya mandalı axtarın.
  • Bəzi modellərdə vintlər istifadə olunur - sizə altıbucaqlı və ya Torx açarı lazımdır.

Silinmə addımları

  • Ötürücü qutunun yanında qoruyucu örtüyü tutun və əlaqəni açmaq üçün ehtiyatla geri çəkin.
  • Düyməni saxlayan üzük növü üçün: bir əlinizlə halqaya basın və digər əlinizlə şaftı yavaşca çəkin.
  • Vida növü üçün: bərkitmə vintini açın, sonra yavaşca çəkin.

Nələrə Diqqət Etməli

  • Şiddətli çəkməyin və ya çox silkələməyin - bu dişli çarxı və ya rulman yağ möhürünü zədələyə bilər.
  • İnterfeys paslanmış və ilişibsə, sürtkü pas təmizləyicisini sprey edin, bir neçə dəqiqə gözləyin, sonra yavaş-yavaş cəhd edin.
  • Hələ də çətin olsa, gevşetmək üçün qabığın kənarına iki dəfə yumşaq bir şəkildə vurmaq üçün rezin çəkicdən istifadə edin.

Çıxarıldıqdan sonra

  • Spline interfeysində çapıqlar, aşınma və ya deformasiya olub olmadığını yoxlayın.
  • Problem tapsanız, onu çətin quraşdırmayın — əvvəlcə aksesuarı dəyişdirin.
  • Raydafon PTO valları və sürət qutuları standart interfeyslərə malikdir - istiqaməti düzləşdirir və onlar kobud qüvvə olmadan geri qayıdırlar.

Qeyri-müəyyən bir quruluşa və ya tıxaclara dəysəniz,Raydafon texniki dəstəyi ilə əlaqə saxlayın. Biz sizin modelinizə əsasən struktur çertyojları və ya video bələdçiliyi təqdim edə bilərik ki, siz əkinçilik cədvəllərini gecikdirməyəsiniz.

PTO shaft removal

PTO şaftını necə ölçmək olar

PTO ötürücü şaftını dəyişdirməzdən və ya fərdiləşdirmədən əvvəl dəqiq ölçmə vacibdir. Yanlış ölçü quraşdırmaya təsir edir və zəif işləməyə və ya avadanlığın zədələnməsinə səbəb ola bilər. Ölçmədən əvvəl şaftı avadanlıqdan çıxarmağı məsləhət görürük.

1. Ümumi uzunluq

  • Geri çəkilmiş vəziyyətdə başdan sona ölçün.
  • Bu, bir çəngəlin xarici kənarından digər çəngəlin xarici kənarına qədər deməkdir.
  • Yalnız qabığın uzunluğunu ölçməyin - bu qeyri-dəqiqdir.

2. Spline Ölçüsü (Çıxış Sonu Konnektoru)

  • Ümumi spline xüsusiyyətləri: 1-3/8" 6 diş, 1-3/8" 21 diş, 1-3/4" 20 diş və s.
  • Spline xarici diametrini ölçmək üçün kaliperdən istifadə edin.
  • Spline dişlərin sayını hesablayın.
  • Raydafon konnektorları müxtəlif markalarla asan dok üçün çoxsaylı beynəlxalq standartları dəstəkləyir.

3. Boru diametrinin növü və strukturu

  • Orta hissə adətən altıbucaqlı boru, ulduz borusu və ya kvadrat borudur.
  • Bu, fırlanma momentini və teleskopik diapazonu müəyyən edir.
  • Qarşı tərəflər arasındakı məsafəni (altıbucaqlı borular üçün paralel tərəflər, ulduz borular üçün diş aralığı) ölçmək üçün nonius kalibrindən istifadə edin.
  • Ümumi teleskopik vuruşu qeyd edin.

4. Təhlükəsizlik Mühafizəsi Strukturu

  • Qolun tam olub olmadığını təsdiqləyin.
  • Şaftın hər iki ucunda sürüşməyə qarşı həlqələrin olub olmadığını yoxlayın.
  • Bu, sürücü şaftının istifadəyə davam edib-etmədiyini müəyyən etməyə kömək edir.

Necə ölçəcəyinizə əmin deyilsinizsə və ya ölçmə xətası barədə narahat olsanız, şəkil çəkin və məlumatlarınızı Raydafon texniki komandasına göndərin. Biz ölçü rəsminin təsdiqini, tez uyğunlaşdırma tövsiyələrini və ya xüsusi emal təqdim edirik. Doğrunu seçirsənPTO milivə quraşdırmadan dərhal sonra dəyişiklik etmədən istifadə edin.Bizimlə əlaqə saxlayınpulsuz ölçü təsdiq forması və ya təlimat videosu üçün.

PTO shaft measurement

Raydafon haqqında

Raydafon ötürmə və hidravlik texnologiyaya yönəlmiş istehsalçıdır. Biz uzun müddət kənd təsərrüfatı avadanlıqlarına, sənaye avtomatlaşdırılmasına və yeni enerji sahələrinə xidmət etmişik.

  • Çində ötürücü hissələrin əsas sənaye kəmərində yerləşir.
  • Tam təchizat zənciri sistemi və müstəqil emal imkanları.
  • İnteqrasiya edilmiş zavod sistemi: Ar-Ge, tökmə, bitirmə, montaj və sınaq.
  • Biz təməl kimi keyfiyyətə, meyar kimi çatdırılmaya və dəstək kimi xidmətə sadiqik.
  • Biz qlobal müştərilər üçün sabit və etibarlı enerji ötürülməsi həlləri təqdim edirik.

Məhsul Xəttimiz

  • Yüksək effektiv qurd ötürücü qutuları
  • Kompakt və yüksək nisbətli planetar sürət qutuları
  • Kənd təsərrüfatı maşınları və mühəndis avadanlıqları üçün hidravlik silindrlər
  • Standart hissələr və qeyri-standart fərdiləşdirmə — biz tez cavab veririk və çevik həllər təqdim edirik.

Tətbiqlər və Bazarlar

  • Əkin və gübrələmə maşınları
  • Qarışdırma avadanlığı
  • Fotovoltaik izləmə sistemləri
  • Qaldırıcı platformalar
  • Cənub-Şərqi Asiya, Cənubi Amerika, Şərqi Avropa, Yaxın Şərq və s.

Hər bir partiya zavod yoxlamasının bir neçə mərhələsindən keçir: fırlanma momenti sınağı, sızdırmazlıq sınağı, montaj tolerantlığının yoxlanılması. Hər bir məhsul "sabit işləmək və vaxtında çatdırılmaq" üçün qurulur.

Etibarlı Çin sürət qutusu və hidravlik hissələri fabriki və təchizatçısı axtarırsınızsa, Raydafon əldən verə bilməyəcəyiniz tərəfdaşdır. Qlobal müştəriləri rəsmlər və nümunələrlə əməkdaşlığı müzakirə etmək üçün salamlayırıq. Biz müştərilərə rəqabətqabiliyyətli qiymətlər, peşəkar texnologiya və davamlı sabit çatdırılma ilə səmərəli və davamlı mexaniki sistemlər qurmağa kömək edirik.

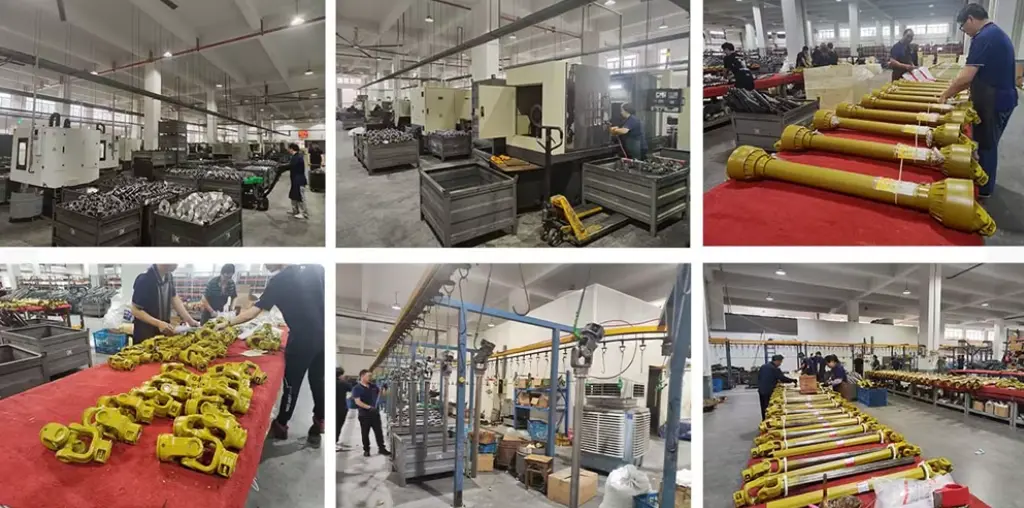

Raydafon factory

View as

Krone Dairəvi Balyalayıcılar üçün PTO Şaftı

Krone Dairəvi Balyalayıcılar üçün PTO Şaftı

KR100/125/155/130/160, 1500/1800, 1500V/1250 MC və 1250/1550 əhatə edən Krone dəyirmi presləmə maşınının PTO şaftı. Ölçü 4 standart və Ölçü 4 CV variantları 1.375-6 spline ilə 1210 mildən istifadə edir. Ölçü 6 CV 1500/1800 və seçilmiş 1250/1500 quruluşlar üçün mövcuddur; 1500V/1250 MC 1.375-6 ilə 2380 və ya 2480 CV istifadə edir. Debriyaj seçimlərinə 1000 N·m-də FT34, 1000 N·m-də FT32, 1450 N·m-də FT42, 1050 və ya 1500 N·m-də K64/2 kəsimi və 1000 N·m-də FF1 daxildir. CV əsas hissəsinin nömrələri CAT3/540 üçün 71R4121UCW07000 və CAT4/540 üçün 71R6121UCW07000, hər ikisi 1.375-6. MOQ, fərdiləşdirmə və çatdırılma müddəti, balyaçı modeli və mövcud şaft konfiqurasiyası təsdiq edildikdən sonra sifariş üzrə verilir.
Case IH Dairəvi Balyalayıcılar üçün PTO Şaftı

Case IH Dairəvi Balyalayıcılar üçün PTO Şaftı

Case IH dəyirmi presləmə maşınları üçün PTO mili — RB444, RB454, RB455A, RB464, RB554 və RB564, həmçinin RB454 Silaj və RB454 Rotor Kəsici variantlarını əhatə edir. Sürtünmə debriyajı ilə CAT4 və CAT5 sabit sürət ötürücü xətləri; traktordan asılı olaraq giriş spline 1.375-6 və ya 1.375-21; güc tələbi 40–100 at gücü (30–75 kVt). Debriyaj fırlanma anı 1000 N·m (CAT3/S4) ilə 1800 N·m (CAT4/S6) arasındadır. Presləmə maşını modelinizi və traktorun PTO splineını göndərin — biz ötürmə xətti kateqoriyasını, mufta fırlanma momentini və mil uzunluğunu təsdiqləyirik və 24 saat ərzində zavod təklifini qaytarırıq.
New Holland Square üçün PTO şaftı 900 model

New Holland Square üçün PTO şaftı 900 model

Bu PTO şaftı New Holland Square üçün Diqqətlə RaydAdafon tərəfindən diqqətlə qurulmuş 900 model, New Holland 900 seriyası kvadrat balerləri üçün hazırlanmışdır. Qatı limon boru quruluşunu qəbul edir və avadanlıqlarınız üçün hamar və səmərəli enerji ötürülməsini və etibarlı bir təchizatçı kimi, hər iki ucunda Z6 Spline interfeysi ilə təchiz edilmişdir.
New Holland üçün PTO şaftı Bigbaler Meydanı Balers 330 340

New Holland üçün PTO şaftı Bigbaler Meydanı Balers 330 340

Çində tanınmış bir istehsalçı və tədarükçü olaraq, Rayddafon bu PTO şaftını New Holland Bigbaler Meydanı 330 340-ı öz fabrikində 330 340 üçün diqqətlə qurdu! Yüksək güclü 40cr bir lehimli bir polad milli, cüt möhürlü çarpaz universal birgə, tork yükü olan bir tork yükü olan və 540 / 1000rpm sürət interfeysi ilə uyğundur. Məhsul yeni Holland 330/340 balerinin güc interfeysinə dəqiq uyğun gəlir və quraşdırma rahat və sabitdir. Bir mənbə fabriki olaraq RaydAdafon sizə əlverişli bir qiymətə etibarlı bir transmissiya həlləri təqdim edir, balans əməliyyatları daha səmərəlidir!
New Holland Diskbinləri üçün PTO Şaftı

New Holland Diskbinləri üçün PTO Şaftı

Çində kənd təsərrüfatının ötürülməsi sahəsində dərindən iştirak edən peşəkar istehsalçı kimi Raydafon, New Holland Disk Biçən Diskbinləri üçün PTO Şaftını fərdiləşdirmişdir. O, 3200 Nm fırlanma anı daşıya bilən və New Holland-ın disk biçənlərinin tam çeşidinin güc interfeysinə uyğunlaşa bilən ikiqat cərgəli konik diyircəkli podşipnikləri olan yüksək möhkəm lehimli polad mildən istifadə edir. Bu məhsulun səthi üç qat nanokeramika çiləmə üsulu ilə işlənir və korroziyaya davamlılıq ənənəvi proseslərdən 60% yüksəkdir. Birbaşa fabrik tərəfindən təmin edildiyi üçün Raydafon-un qiyməti Avropa brendlərindən 25% aşağıdır və o, həmçinin qeyri-standart fərdiləşdirmə xidmətləri göstərə bilər ki, bu da biçin avadanlığını təkmilləşdirmək üçün rançolar üçün sərfəli seçimdir.
Disk otbiçən 1340 üçün sürüşmə mufta PTO mili

Disk otbiçən 1340 üçün sürüşmə mufta PTO mili

Disk otbiçən 1340 / Hesston 1340 və 1345 üçün topdan dəyişdirmə sürüşmə muftası PTO mili. 55N ikiqat CV yığımı traktor tərəfində 80 dərəcə CV birləşməsini və diskin tərəfində 50 dərəcə CV birləşməsini əvəz edir. Traktor bağlantısı adətən 1,375-21; qurğunun bağlantısı 1,50" dairəvi sıxacdır; tikinti 1-3/8" 6-spline uclarından istifadə edir. İkiqat lövhəli sürtünmə debriyajı 2800 N·m sürüşmə momenti ilə müəyyən edilir və həddindən artıq yüklənmədən sonra yenidən işə düşür. Parça nömrələri 14656849, 82-14656849 və 83-14656849 tam montaj, alət yarısı və traktor yarısı üçün verilmişdir. Uyğunluğa Hesston 1340/1345, CaseIH 8312, Massey Ferguson PTD 12 və New Idea 5512 daxildir. MOQ, fərdiləşdirmə və çatdırılma müddəti hissə nömrəsi və əlaqə ölçüsü təsdiq edildikdən sonra hər bir sifariş üçün göstərilir.
Çində etibarlı PTO mili istehsalçısı və təchizatçı kimi məhsullarımız CE sertifikatını keçdi. Keyfiyyətli məhsullar almaq istəyirsinizsə, bizə müraciət edin.
