Qurd bağırsağı qutusu

Raydafon, Çinin yüksək keyfiyyətli qurd devrdirici fabriki, müxtəlif avadanlıqların ehtiyaclarına dəqiq bir şəkildə uyğun gəlir və etibarlı bir istehsalçı və təchizatçı tapmaq üçün ilk seçiminizdir. Sabit keyfiyyət və münasib qiymət dəstəyi təqdim edirik və qida qablaşdırmasında, mexanizmləri, ağac emalı maşınları, kənd təsərrüfatı texnikası və digər ssenarilərdə geniş istifadə olunur.

Raydafon, qurd dişli reduktorların struktur optimallaşdırılması və performansının yaxşılaşdırılmasına yönəlmişdir. Məhsullar güclü və korroziyaya davamlı olan və yüksək rütubət, yüksək toz və ya tez-tez titrəmə ilə mürəkkəb iş şəraiti üçün uyğun olan bir parça yüksək güclü alüminium ərintisi və ya çuqunlu bir ərintidən istifadə edir. Daxili qurd dişli yüksək keyfiyyətli aşıncı polad qurd ilə birlikdə yüksək performanslı mis ərintisindən hazırlanmışdır və dəqiq daşlama və istilik müalicəsi ilə, meshing hamar, səs-küyün aşağı olduğu, transmation səmərəliliyi, bütün maşının xidmət həyatını uzataraq davamlı iş şəraitində saxlanılır.

Məhsul etibarlılığını yaxşılaşdırmaq üçün, Raydafonun hər bir sürət qutusu, heç bir yağ sızması, səs-küy olmamaq və ya heç bir səs-küy olmamaq üçün fabrikdən çıxmadan əvvəl, yağ möhürü möhürləmə testi və diş səthi kontakt testindən keçir. Yağlama hissəsi -20 ℃ -dən + 80 ℃ -ə qədər iş mühitinə uyğunlaşmaq üçün yüksək performanslı sintetik yağ və ya dişli yağdan istifadə edir. Bəzi modellər möhür həyatını uzatmaq və təmir tezliyini azaltmaq üçün nəfəs bir klapan ilə təchiz edilə bilər.

Qurd sürət qutuumuz yalnız müxtəlif yerli maşın və avadanlıq istehsalçılarına xidmət etmir, həm də Avropa, Amerika, Cənub-Şərqi Asiya, Orta Şərq və digər yerlərə, qlobal müştərilər üçün sabit ötürmə həllərini təmin edir. Raydafon həmişə "daha etibarlı transmissiya və daha səmərəli xidmət" prinsipinə uyğundur və məhsul standartlarını və xidmət cavab sürətini daim yaxşılaşdırır.

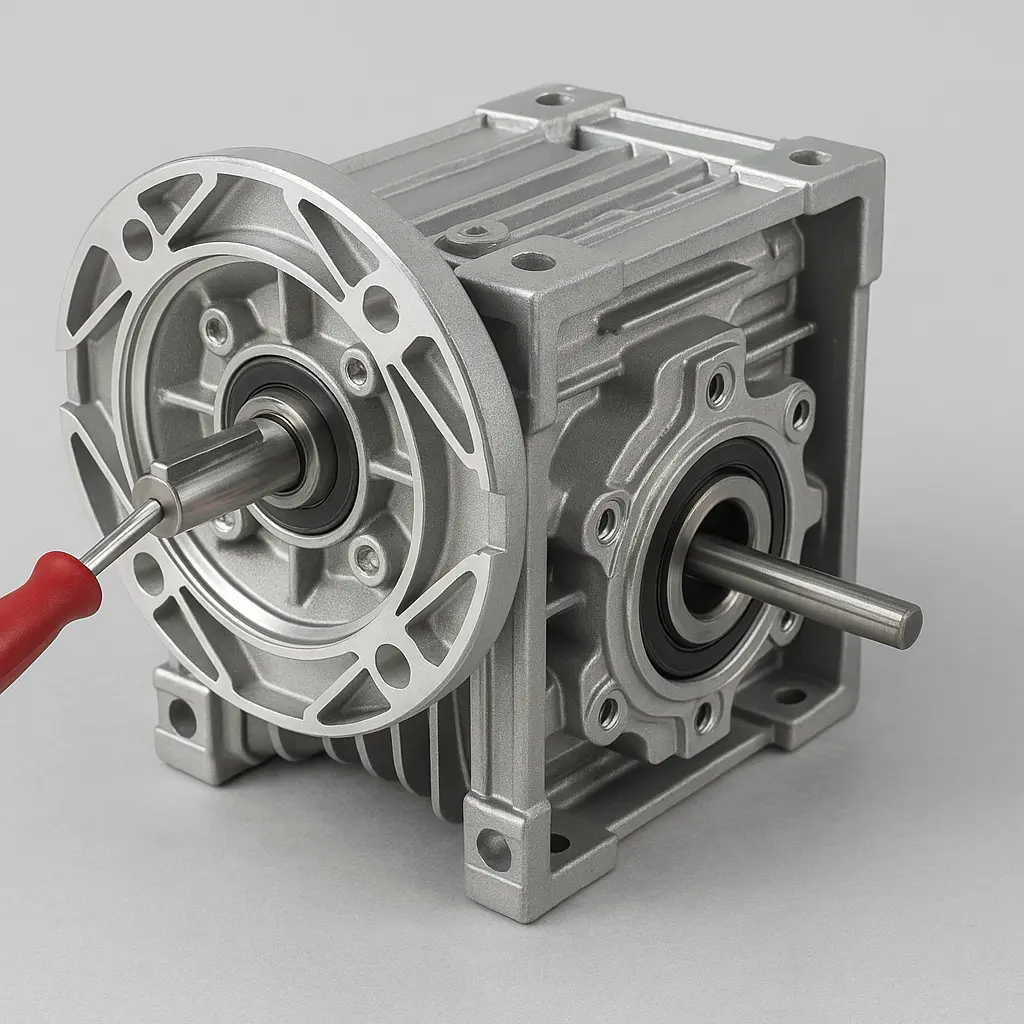

Qurd sürət qutusundakı geriliyi necə tənzimləmək olar

Qurd dişli dublikatının ötürmə sistemində, geri çəkilmə ölçüsü birbaşa əməliyyat sabitliyi, ötürmə səmərəliliyi və avadanlıqların xidməti ilə bağlıdır. Sözdə geriləmə, müdaxilənin qarşısını almaq və qurd və qurd çarxı meshing olduqda, hamar meshing təmin etmək üçün iki diş səthi arasında qorunmalı olan kiçik boşluğa aiddir. Raydafon tərəfindən istehsal olunan qurd sürət qutusu, fabrikdən çıxmadan əvvəl dəqiq tənzimlənir, lakin geri çəkilmə dəyişiklikləri uzunmüddətli istifadə və ya yenidən qurma zamanı qaçılmazdır, buna görə düzgün tənzimləmə metodunu mənimsəmək çox vacibdir.

Geri dönmədən əvvəl əvvəlcə reduktorun elektrik enerjisi vəziyyətində olduğundan əmin olun və hər hansı bir fırlanma riskinin qarşısını almaq üçün yükün tamamilə boşaldıldığını təmin edin. Düzəltmə prosesinin rəvan getməsini təmin etmək üçün sökülmədən əvvəl azaldağın səthini təmizləyin. Nm üçünRV seriyası qurd dişliRaydafon tərəfindən ümumiyyətlə istifadə edilən reduktorlar, onun struktur dizaynı yerində tənzimlənmənin rahatlığını nəzərə alır. Əksər modellərdə eksantrik bir giriş şafta oturacağı və ya flanş əvvəlcədən yükləmə mexanizmi var ki, bu da arxa işdən sonra geri çəkilmə ilə incə tənzimlənə bilər.

Xüsusi əməliyyat prosesində, adətən, giriş ucundakı qurd şaftının düzəldilməsi boltlarını gevrilmək və eksantrik qolun və ya rulman oturacağının mövqeyini tənzimləməklə qurdun və qurdların meshing dərinliyini dəyişdirmək ümumiyyətlə lazımdır. İkisi arasındakı eksenel məsafə, gasketin qalınlığını giriş şaftının və ya qurd təkər tərəfində dəyişdirərək yaxşı tənzimlənə bilər. Bu quruluş növü, ümumiyyətlə, hər iki yaxşı meshing səmərəliliyini təmin etmək və tıxanma və ya artan aşınmaya səbəb olmaq üçün çox sıx olmamaq üçün dəqiq bir nəzarət vasitəsilə 0.08 və 0.15mm arasındakı yan təmizliyi sabitləşdirə bilər.

Düzəliş başa çatdıqdan sonra, anormal səs-küy, titrəmə və ya temperaturun artmadığını təsdiqləmək üçün tam yükləmə testi qaçışı aparılmalıdır və sonra tam yükləmə testi həyata keçirilməlidir. Diqqət çəkmək xüsusilə vacibdir ki, yan rəsmiləşdirici çox sıx düzəldilə bilməz, əks halda, diş səthinin ağır istiliyinə, hətta erkən zərərin böyük olmasına səbəb olacaqdır. Ötürücülərin yan geyməsi şiddətlidirsə və ya hesabat boşdursa, qutu deformasiya və s.

Bütün Raydafon qurdları sürət qutuları diş səthi əlaqə aşkarlanması və yükləmə cütlüyünün təmizlənməsinin ən yaxşı vəziyyətdə olmasını təmin etmək üçün fabrikdən çıxmadan əvvəl yükləmə əməliyyatı testləri keçir. İstifadəçilərə istifadə və texniki təlimatlar üçün ətraflı təlimat təqdim edirik. İstifadəçilər saytda tənzimləmə çətinlikləri ilə qarşılaşarsa, video rəhbərliyi və ya struktur rəsm təhlili xidmətləri də daxil olmaqla uzaqdan texniki yardım göstərə bilərik. Ağlabatan quruluş və yüksək montaj standartları sayəsində, RaydAdafon məhsulları bir çox avtomatlaşdırma avadanlığı, mexanizmləri və qablaşdırma maşınlarında, hətta mürəkkəb və ya yüksək tezlikli başlanğıc şəraitində də dəqiq cavabı qoruya bilər. Düzgün tənzimləmək yan təmizliyi tənzimləmək, avadanlıqların uzunmüddətli sabit işləməsini təmin etmək üçün vacib bir şərtdir. Məhsul quruluşu və ya yerdəki quraşdırma ilə bağlı daha çox texniki suallarınız varsa, lütfən RaydAdafon Texniki Komandası ilə əlaqə saxlamaqdan çekinmeyin və vaxtında və peşəkar dəstək verəcəyik.

Qurd sürət qutu nisbətini necə hesablamaq olar

Seçərkən və ya dizayn edərkənqurd bağırsağı qutusu, ötürmə nisbətinin (yəni azaldılması nisbəti) hesablanması əsas parametrlərdən biridir. Professional qurd gücləndirici istehsalçısı olaraq RaydAdafon, çıxış sürətinin və torkun faktiki ehtiyaclarını ödəməyi təmin etmək üçün bir model seçməzdən əvvəl bu parametrləri dəqiq mənimsəməyi tövsiyə edir.

Bir qurd dişli azalma üçün ötürmə nisbəti hesablama metodu çox birbaşa və onun əsas formuludur:

Transmissiya nisbəti = qurd təkərinin dişlərinin sayı ÷ Qurd başlarının sayı

Bunların arasında, qurd təkərinin dişlərinin sayı ümumiyyətlə məhsulun adı və ya texniki rəsm əsasında qeyd olunur və ümumi dəyərlər 30, 40, 50, 60 və s.; Qurd başlarının sayı ümumiyyətlə 1 və ya 2-dir, qurd təkərinin bir dönüş başına necə dönəcəyini göstərir.

Məsələn, qurd təkərinin 40 dişi və qurd tək başlıdırsa (1 baş), ötürmə nisbəti:

40 × 1 = 40, yəni çıxış sürəti giriş sürətinin 1/40 hissəsidir.

Qurd ikiqat sona çatırsa (2 baş), sonra eyni sayda qurd dişli dişli dişləri ilə, ötürmə nisbəti:

40 ÷ 2 = 20, yavaşlama effekti yarıya endirilir, ancaq çıxış sürəti artır.

Raydafonun əsl məhsul seriyasında, müxtəlif iş şəraitində sürət və tork dönüşüm tələblərinə cavab vermək üçün i = 7.5-dən I = 7.5-dən I = 100-ə qədər müxtəlif standart sürət əmsalları təqdim edirik. Bəzi modellər, ilk mərhələdə 40: 1, məsələn, ikinci mərhələdə 4: 1 və 5: 1 kimi daha böyük bir ötürmə nisbəti nəticəsi əldə etmək üçün çox mərhələli birləşmələrə dəstək verir və ümumi ötürmə nisbəti 200: 1-ə çata bilər.

Diqqət yetirməyə dəyər ki, həqiqi istifadədə, ötürmə nisbəti ilə yanaşı, nəticə torku kimi amillər, səmərəlilik itkisi və iş dövrü də hərtərəfli hesab edilməlidir. Azaldılması nisbəti çox böyükdürsə, səmərəliliyi azalacaq və həcmi artacaq; Çox kiçikdirsə, Çıxış Torku çatışmazlığı və yükü idarə edilə bilməz.

Raydafon, giriş gücünə, işləmə sürətinə, yükləmə xüsusiyyətlərinə və müştəri tərəfindən təmin edilmiş digər parametrlərə əsaslanan müvafiq modeli və sürət nisbətinin birləşməsini tez tövsiyə edə bilər. Texniki qrupumuz, avadanlıqların həqiqi əməliyyatda gözlənilən performansa nail olmasını təmin etmək üçün tam seçim hesablama xidmətləri göstərə bilər. Sürət nisbəti hesablanması və ya məhsul uyğunluğu ilə bağlı hər hansı bir sualınız varsa, texniki dəstək və xüsusi təkliflər üçün Raydafon ilə əlaqə saxlamaqdan çekinmeyin.
