Mini Ekskavator üçün Hidravlik Bom Silindr
  • Mini Ekskavator üçün Hidravlik Bom SilindrMini Ekskavator üçün Hidravlik Bom Silindr
  • Mini Ekskavator üçün Hidravlik Bom SilindrMini Ekskavator üçün Hidravlik Bom Silindr

Mini Ekskavator üçün Hidravlik Bom Silindr

Raydafon Çinin Ningbo şəhərindəki öz fabrikində mini ekskavatorlar üçün hidravlik bum silindrləri istehsal edir. Standart çuxur diametrləri 50 mm-dən 125 mm-ə qədər, çubuq diametri 25 mm-dən 75 mm-ə qədər, vuruş 1000 mm-ə qədər, 29,4 MPa-da maksimum 361 kN və iş temperaturu diapazonu -20 ° C ilə +70 ° C arasındadır. Barel yüksək möhkəm lehimli poladdan hazırlanmışdır və çuxur dəqiq torpaqdır, daxili sürtünməni azaldır və dəqiq aşağı sürətli bumu idarə edir. Aşınmaya davamlı idxal kauçuku və xarici silecek ilə quraşdırılmış ikiqat sızdırmazlıq quruluşu, sızdırmazlıq dodağını tozdan və nəmdən qoruyur, xidmət müddətini 40% -dən çox artırır. Çubuq və barelin xarici hissəsi yağış, palçıq və yuyulma üçün korroziyaya qarşı işlənmişdir. Buruq, çubuq, vuruş, montaj mərkəzləri və liman mövqeləri 1-8 tonluq sinif maşınlarında OEM quraşdırılması və ya dəyişdirilməsi üçün rəsm üçün hazırlanır. 24 saat ərzində kotirovka üçün ekskavator modelinizi və ya orijinal çertyojunuzu göndərin.

Mini Ekskavator üçün Hidravlik Bom Silindr - Buruq 50-125 mm, 1000 mm-ə qədər vuruş

Bum silindri mini ekskavatorun bumunu qaldıran və endirən qoçdur və bütün maşında ən çox yükü götürən silindrdir. Raydafon lüləni yüksək möhkəm ərintili poladdan düzəldir, daxili sürtünməni azaltmaq üçün çuxuru üyüdür və tozlu sahə şəraitində onu ikiqat möhürlə möhürləyir. OEM qurğusu kimi və ya orijinal çertyojunuz üçün hazırlanmış əvəzedici silindr kimi verilir.

  • 50-125 mmBuruq diametri
  • 25-75 mmÇubuğun diametri
  • ≤ 1000 mmVuruş
  • 361 kNMaksimum itələmə
  • −20 ilə +70 °C arasındaİşləmə temperaturu
01 / XÜLASƏ

Mini Ekskavator üçün Hidravlik Bom Silindr - OEM və Dəyişdirmə Təchizatı

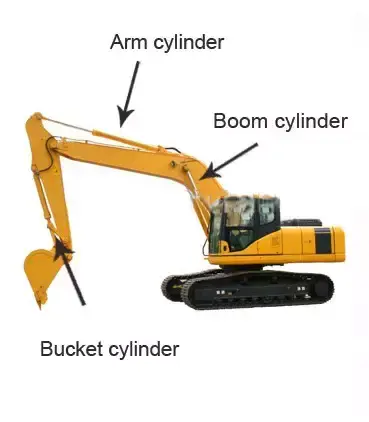

Bum silindri maşın çərçivəsi ilə bumun arasında oturur və ekskavatorun bütün yuxarı strukturunu qaldıran komponentdir. Mini ekskavatorda bum qoçu tam ölçülü maşından daha qısa bir vuruşla işləyir, lakin yüksək iş dövrü ilə, çox vaxt bələdiyyə, abadlıq və təsərrüfat işlərində gündə minlərlə dövrə işləyir. Bu birləşmə - qısa vuruş, yüksək dövr sayı, tozlu mühit - spesifikasiyanın cavab verməli olduğu şeydir, yalnız xam güc deyil.

Raydafon bu silindri Çinin Ningbo şəhərindəki öz fabrikində həm maşınqayıranlar, həm də satışdan sonrakı bazar üçün istehsal edir. Standart çuxur diametrləri 50 mm-dən 125 mm-ə qədər, çubuqların diametri 25 mm-dən 75 mm-ə qədər, vuruş 1000 mm-ə qədər və maksimum 361 kN, iş temperaturu diapazonu -20 ° C ilə +70 ° C arasındadır. Eyni zavoddan əlaqəli silindrlər daha genişdirekskavator hidravlik silindrdiapazon,kiçik ekskavator üçün hidravlik çömçə silindronunla eyni maşında işləyir vəhidravlik silindrdigər mobil maşınları əhatə edən kataloq.

02 / XÜSUSİYYƏTLƏR

Texniki Spesifikasiyalar

  • Məhsulun adıMini ekskavator üçün hidravlik bum silindr
  • Buruq diametri50 mm - 125 mm
  • Çubuğun diametri25 mm - 75 mm
  • Vuruş≤ 1000 mm
  • Maksimum itələmə361 kN
  • Maksimum təzyiq29,4 MPa
  • İşləmə temperaturu−20 °C ilə +70 °C arasında
  • Barel materialıYüksək möhkəmlikli alaşımlı polad döymə, dəqiq torpaq çuxuru
  • SızdırmazlıqAşınmaya davamlı idxal rezin ilə ikiqat sızdırmazlıq quruluşu
  • Səth müalicəsiKorroziyaya qarşı işlənmiş çubuq və barel xarici
  • MontajMaşın çəkmə üçün - pin, çəngəl və ya flanş quruluşu
  • FərdiləşdirməBuruq, çubuq, vuruş, montaj mərkəzləri, liman mövqeyi, boya rəngi

Mini ekskavator bumu silindrinin standart spesifikasiyası vərəqi.

Parametr Dəyər
Buruq diametri 50 mm - 125 mm
Çubuğun diametri 25 mm - 75 mm
Vuruş ≤ 1000 mm
Maksimum itələmə 361 kN
Təzyiq 29,4 MPa
İşləmə temperaturu −20 °C ilə +70 °C arasında

Çəkmə və çuxur necə əlaqəlidir:361 kN maksimum itələmə 29,4 MPa diapazondakı ən böyük çuxura aiddir. Daha kiçik bir çuxur eyni təzyiqdə mütənasib olaraq daha az qüvvə yaradır - 29,4 MPa-da 50 mm-lik bir çuxur təxminən 57,7 kN, 63 mm-lik bir çuxur təxminən 91,6 kN və 80 mm-lik bir çuxur təxminən 147,8 kN verir. Həmişə çuxuru sistem təzyiqi ilə birlikdə göstərin, çünki maşınınızın ehtiyac duyduğu təkan çuxura qərar verən şeydir, əksinə deyil.

03 / MƏHSUL ƏTRAFLI

Məhsul təfərrüatı

Mini ekskavatorlar üçün istehsal etdiyimiz bum silindrinin fotoşəkilləri və istinad görünüşləri.

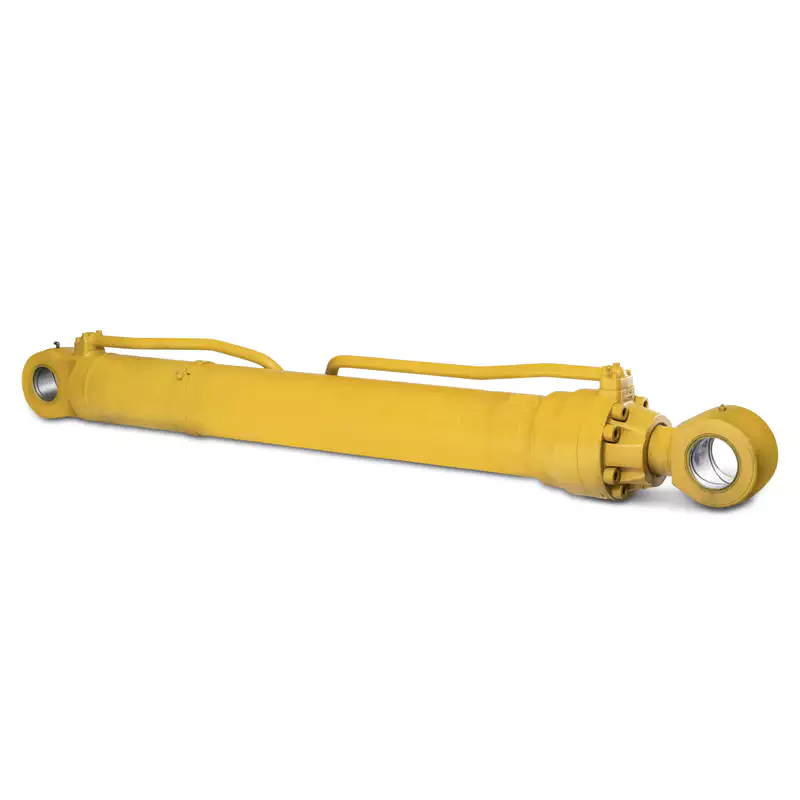

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
Mini ekskavator üçün hidravlik bum silindr - barel, çubuq və montaj ucları.
Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
Dəqiq torpaq çuxurlu saxta ərinti polad barel.

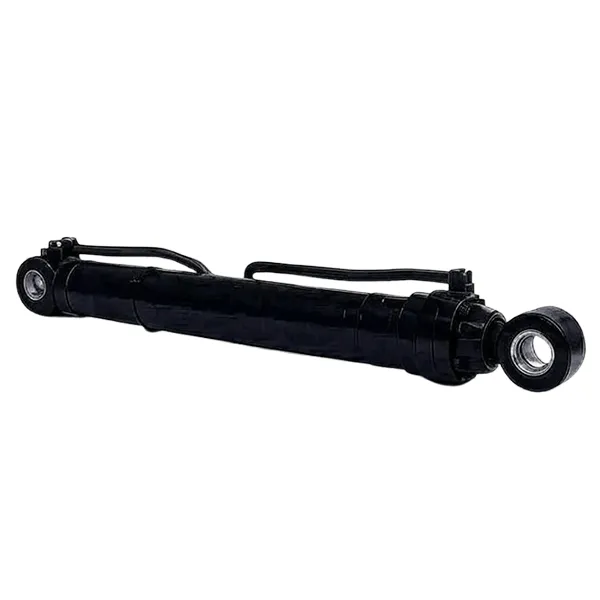

Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
Ölçü və montaj arayışı — sifariş verməzdən əvvəl maşınınızla müqayisə edin.
Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
Çubuq səthi və ikiqat sızdırmazlıq təşkili.
04 / İNŞAAT

Məhsulun xüsusiyyətləri və konstruksiyası

Döyülmüş barel və torpaq çuxuru

Barel boru ehtiyatından emal edilməkdən daha çox yüksək möhkəmlikli ərinti materialdan düzəldilmişdir ki, bu da daha vahid taxıl quruluşu və yivli və qaynaqlanmış uclarda daha yaxşı yorulma müqaviməti verir. Sonra çuxur dəqiq zımparalanır, beləliklə porşen möhürü ardıcıl səth örtüyünə qarşı işləyir; bu bitirmə daxili sürtünmə əmsalını aşağı saxlayan şeydir - bizim müqayisə sınaqlarımızda yeraltı çuxurdan təxminən 30% aşağıdır - və buna görə də maşın santimetrlərin vacib olduğu sıx bir məkanda işləyərkən bumu hələ də dəqiq düym etmək olar.

Tozlu yerlər üçün ikiqat sızdırmazlıq

Hər bir silindr aşınmaya davamlı idxal rezin ilə daxili ikiqat sızdırmazlıq strukturundan istifadə edir. Daxili möhür hidravlik təzyiqi saxlayır, xarici silecek isə toz və nəmi sızdırmazlıq dodağından uzaqlaşdırır, bu, sahə işində vacib olan tənzimləmədir: çirklənmiş işləməyə icazə verilən bir möhür yavaş-yavaş ağlamağa səbəb olur və nəticədə sızmaya çevrilir. İstismarda bu konstruksiya tək möhürlü quruluşla müqayisədə silindrin ömrünü 40%-dən çox uzadır və maşının texniki xidmət üçün işdən çıxma tezliyini azaldır.

Maşınınızın həndəsəsinə uyğun hazırlanmışdır

Buruq, çubuq, vuruş, montaj mərkəzləri və port mövqeləri rəsm üçün istehsal olunur. Dəyişdirilən silindr üçün bu kritik hissədir - montaj mərkəzləri və pin diametrləri maşının bumu və çərçivəsinə tam uyğun olmalıdır, buna görə orijinal çertyojı, maşın modelini və ya uğursuz silindrin ölçülmüş ölçülərini göndərin və biz sitat gətirməzdən əvvəl interfeyslə uyğunlaşacağıq. Bələdiyyə, abadlıq və kənd təsərrüfatı işlərinə uyğun olmaq üçün çeşiddə müxtəlif vuruş və təzyiq konfiqurasiyaları mövcuddur.

05 / UYĞUNLUK

Maşın Uyğunluğu

Bu bum silindri 50-125 mm diapazonda çuxur diametrlərinin standart olduğu təqribən 1-8 ton sinfində mini ekskavatorlar üçün verilir. O, həm orijinal avadanlıq kimi, həm də başqaları arasında aşağıdakı markaların maşınlarında əvəzedici kimi quraşdırılır:

  • Kubota
  • Yanmar
  • Takeuchi
  • Bobcat
  • Tırtıl
  • Komatsu
  • Hitachi
  • Volvo
  • JCB
  • Doosan
  • Sany
  • XCMG

Qeyd edək:marka adları yalnız bu silindrin adətən quraşdırıldığı maşın siniflərini göstərmək üçün verilmişdir. Raydafon müstəqil istehsalçıdır və bu markalarla əlaqəli deyil, icazə verdiyi və ya orijinal avadanlıq təchizatçısı deyil. Sifariş verməzdən əvvəl həmişə xüsusi modelinizin montaj rəsmini təsdiqləyin.

Maşınınızın hansı çuxur və vuruşa ehtiyacı olduğuna əmin deyilsiniz? Ekskavator modelini, mövcud silindrin çuxur və çubuq diametrini, pin-to-pin uzunluğunu və sistem təzyiqini göndərin və biz konfiqurasiyanı təsdiq edəcəyik.

06 / TƏTBİQLƏR

Proqramlar

Mini ekskavatorlar tam ölçülü maşınların bacara bilmədiyi yerlərə uyğun olduğuna görə alınır və bum silindrinin idarə edilməsi ən vacib olan yerdir.

Bələdiyyə yollarının təmiri

Boru kəmərinin çəkilməsi və lyuk qapaqlarının təmiri dar küçələrdə, burada bumun yellənmək əvəzinə, öz mövqeyini tutması lazımdır. Dəqiq aşağı sürətli idarəetmə basdırılmış xidmətlərə və ya bitmiş səthlərə çarpma riskini azaldır.

Meliorasiya və bağların əkilməsi

Köhnə ağac kötüklərinin təmizlənməsi və yeni sahələrin hazırlanması, bumu qaldırılmış və dayanmış ağacların ətrafında endirmək. Nəzarət edilən hərəkət yerində qalmalı olan meyvə ağaclarının zədələnməsinin qarşısını alır.

Tikinti və söküntü işləri

Dəyişən yük altında sabit enerji çıxışı əməliyyatı operator üçün proqnozlaşdırıla bilən və yaxınlıqda işləyən hər kəs üçün təhlükəsiz olan alçaq divarların sökülməsi və yüngül tikinti materiallarının qaldırılması.

Əkin sahələrinin su mühafizəsi

Drenaj xəndəklərinin idarə olunan dərinliyə və genişliyə kəsilməsi, bu, yalnız bum silindrinin vedrə müqavimətlə qarşılaşdığı üçün sürüşmək əvəzinə yük altında mövqe tutduqda təkrarlana bilər.

Ətrafın abadlaşdırılması və bağ tikintisi

Dəqiq bumu idarə edən kompakt maşının daha təmiz bitirmə və daha az əl ilə səliqə-sahman buraxdığı məhdud yaşayış sahələrində torpaqların səpilməsi, xəndəklərin qazılması və daşınması.

Dəyişdirmə və təmir

Mövcud maşında əyilmiş, əyilmiş və ya sızan bum silindrinin birbaşa dəyişdirilməsi, orijinal rəsmə və ya ölçülmüş nümunəyə qarşı hazırlanmışdır ki, sancaqlar və portlar bir-birinə uyğun olsun.

07 / NİYƏ RAYDAFON

Məhsul Üstünlükləri

  • Birbaşa zavod təchizatıSilindr saxtadır, emal olunur, yığılır və Raydafon-un öz fabrikində sınaqdan keçirilir, ona görə də sizinlə istehsal arasında heç bir ticarət marjası yoxdur və çertyojlar və ehtiyat möhürlər maşının istismar müddəti ərzində əlçatan qalır.
  • Aşağı daxili sürtünməDəqiq torpaq çuxuru və uyğunlaşdırılmış porşen möhürünün təmizlənməsi daxili sürtünməni azaldır ki, bu da uzun növbələr zamanı hidravlik yağda daha hamar aşağı sürətli idarəetmə və daha az istilik kimi özünü göstərir.
  • Saytın şərtləri üçün hazırlanmış sızdırmazlıqXarici sileceklə ikiqat sızdırmazlıq təmiz emalatxana üçün deyil, toz və nəm üçün nəzərdə tutulub ki, bu da xidmət müddətini 40%-dən çox uzadır və planlaşdırılmamış dayanma müddətini azaldır.
  • Zərbələrin və təzyiqlərin diapazonuBuruq, çubuq, vuruş və təzyiq konfiqurasiyası dayandırılmış modeldə silindr dəyişdirilərkən vacib olan ən yaxın kataloq ölçüsünü məcbur etmək əvəzinə maşına uyğunlaşdırıla bilər.
  • Korroziyaya qarşı səth müalicəsiÇubuq və lülənin xarici hissəsi korroziyaya qarşı müalicə olunur, buna görə silindr möhürləri məhv edən səth çuxurları olmadan yağışa, palçığa və yuyulmağa davam edir.
  • Rəsm əsasında dəyişdirməOrijinal çertyojı, maşın modelini və ya ölçülmüş ölçüləri göndərin və dəyişdirmə həmin interfeysə istehsal olunur, beləliklə sancaqlar, portlar və montaj mərkəzləri heç bir dəyişiklik etmədən saytda uyğunlaşsın.

Dartma gücü, möhürləmə müddəti və xidmət intervalı seçilmiş çuxurdan, sistem təzyiqindən, iş rejimindən və maşının hidravlik yağının nə qədər yaxşı süzülməsindən asılıdır. Bizə ekskavator modelini və iş təzyiqini verin və biz silindrin həqiqətən daşıyacağı yükə qarşı çuxur və vuruşu təsdiq edəcəyik.

08 / ALICI FAQ

Alıcının FAQ

  • Bu mini ekskavator bumu silindri hansı çuxur, vuruş və təzyiqi əhatə edir?Buruqların diametri 50 mm-dən 125 mm-ə qədər, çubuqların diametri 25 mm-dən 75 mm-ə qədər, vuruş 1000 mm-ə qədər və maksimum təzyiq 29,4 MPa. Ən böyük çuxurda maksimum itələmə 361 kN-dir; daha kiçik çuxurlar eyni təzyiqdə mütənasib olaraq daha az qüvvə istehsal edir, buna görə də çuxur maşınınızın ehtiyac duyduğu itələmə gücündən seçilməlidir.
  • Mənim xüsusi ekskavator modelimi əvəz edə bilərsinizmi?Bəli. Maşın modelini, orijinal rəsmini və ya ölçülmüş çuxur, çubuq diametri, vuruş, pin-to-pin uzunluğu və uğursuz silindrin montaj detallarını göndərin. Biz interfeysi təsdiqləyirik və silindri uyğunlaşdırmaq üçün istehsal edirik ki, bu da ümumi ölçüdən istifadə nəticəsində yaranan uyğunlaşma problemlərinin qarşısını alır.
  • Maksimum təzyiq və təzyiq arasındakı fərq nədir?Təzyiq silindr üçün nəzərdə tutulmuş hidravlik təzyiqdir, bu halda 29,4 MPa. Təzyiq piston sahəsinə təzyiqin yaratdığı qüvvədir, buna görə də buruq diametri ilə dəyişir - 125 mm çuxurda 361 kN, eyni təzyiqdə isə 50 mm çuxurda cəmi 57,7 kN.
  • Silindr hansı temperatur aralığında işləyə bilər?Standart iş diapazonu -20 °C ilə +70 °C arasındadır. Bu diapazondan kənarda işləyən və ya daha isti işləyən hidravlik yağı olan maşınlar üçün bizə davamlı yağ temperaturu deyin və biz ona uyğun möhür materialını və spesifikasiyanı təsdiq edəcəyik.
  • Silindr toz və sudan necə qorunur?O, aşınmaya davamlı idxal rezin və xarici silecek ilə ikiqat sızdırmazlıq quruluşundan istifadə edir, beləliklə, sızdırmazlıq dodağı tozdan və nəmdən qorunur. Bu tənzimləmə təmiz mühitdən daha çox sahə şəraiti üçün nəzərdə tutulub və xidmət müddətini 40%-dən çox uzadıb.
  • Sitat gətirmək üçün hansı məlumat lazımdır və ehtiyat möhürlər verilə bilərmi?Maşın modeli, buruq və çubuq diametri, vuruş, iş təzyiqi, montaj növü və miqdarı — bunlardan nə qədər çox göndərsəniz, dizaynı bir o qədər tez təsdiq edirik. Sızdırmazlıq dəstləri və əvəzedici komponentlər ayrıca mövcuddur, beləliklə, bütün silindr dəyişdirilmədən möhürlənmədən sonra maşın yenidən xidmətə qaytarıla bilər. Kotirovka adətən 24 saat ərzində verilir.
09 / BAĞLI

Əlaqədar Məhsullar və Əlavə Oxu

Mini Ekskavator Bom Silindiri Qiyməti tələb edin

Ekskavatorun modelini, çuxurun və çubuqun diametrini, vuruşunu, iş təzyiqini, montaj növü və miqdarını və ya orijinal çertyojı göndərin. Maşınınıza qarşı konfiqurasiyanı təsdiqləyirik və 24 saat ərzində qiymət və çatdırılma müddəti ilə cavab veririk.

İndi sorğu göndərin

* 361 kN maksimum itələmə 29,4 MPa diapazondakı ən böyük çuxura aiddir. Sifariş verməzdən əvvəl zəhmət olmasa maşınınızın çuxur, vuruş və montaj ölçülərini təsdiqləyin. Brend adları yalnız maşın siniflərini göstərmək üçün istifadə olunur və heç bir mənsubiyyəti ifadə etmir.
