Disk otbiçən 1340 üçün sürüşmə mufta PTO mili
  • Disk otbiçən 1340 üçün sürüşmə mufta PTO miliDisk otbiçən 1340 üçün sürüşmə mufta PTO mili
  • Disk otbiçən 1340 üçün sürüşmə mufta PTO miliDisk otbiçən 1340 üçün sürüşmə mufta PTO mili

Disk otbiçən 1340 üçün sürüşmə mufta PTO mili

Disk otbiçən 1340 / Hesston 1340 və 1345 üçün topdan dəyişdirmə sürüşmə muftası PTO mili. 55N ikiqat CV yığımı traktor tərəfində 80 dərəcə CV birləşməsini və diskin tərəfində 50 dərəcə CV birləşməsini əvəz edir. Traktor bağlantısı adətən 1,375-21; qurğunun bağlantısı 1,50" dairəvi sıxacdır; tikinti 1-3/8" 6-spline uclarından istifadə edir. İkiqat lövhəli sürtünmə debriyajı 2800 N·m sürüşmə momenti ilə müəyyən edilir və həddindən artıq yüklənmədən sonra yenidən işə düşür. Parça nömrələri 14656849, 82-14656849 və 83-14656849 tam montaj, alət yarısı və traktor yarısı üçün verilmişdir. Uyğunluğa Hesston 1340/1345, CaseIH 8312, Massey Ferguson PTD 12 və New Idea 5512 daxildir. MOQ, fərdiləşdirmə və çatdırılma müddəti hissə nömrəsi və əlaqə ölçüsü təsdiq edildikdən sonra hər bir sifariş üçün göstərilir.

Topdan OEM Dəyişdirilməsi · Disk Biçən Sürücü Xətti

Disk Biçən 1340 üçün Topdan Sürüşmə Debriyajı PTO Şaftı — Hesston 1340/1345 və Uyğun Disk Biçənlər üçün Spesifikasiyalar, MOQ, Fərdiləşdirmə və Quraşdırma Vaxtı

Bu, Disk Biçən 1340 və Hesston 1340/1345 qrupu üçün əvəzedici sürüşmə debriyajı PTO milidir. Səhifə qurulur milin uyğun olub-olmadığına qərar verən üç yoxlama ətrafında: hər tərəfdən CV birləşmə bucağı, traktor və əlaqə ölçülərini və diskin sürət qutusunu qoruyan sürüşmə momentini tətbiq edin. Tam üçün hissə nömrələri montaj, alətin yarısı və traktorun yarısı aşağıda verilmişdir ki, siz əvvəllər mövcud aqreqatla uyğunlaşa biləsiniz kotirovka tələb edir.

Topdan satış təklifiSifariş üzrə
MOQSifariş üzrə sitat verilir
FərdiləşdirməRəsm əsaslı
Göndərmə vaxtıSifariş üzrə sitat verilir

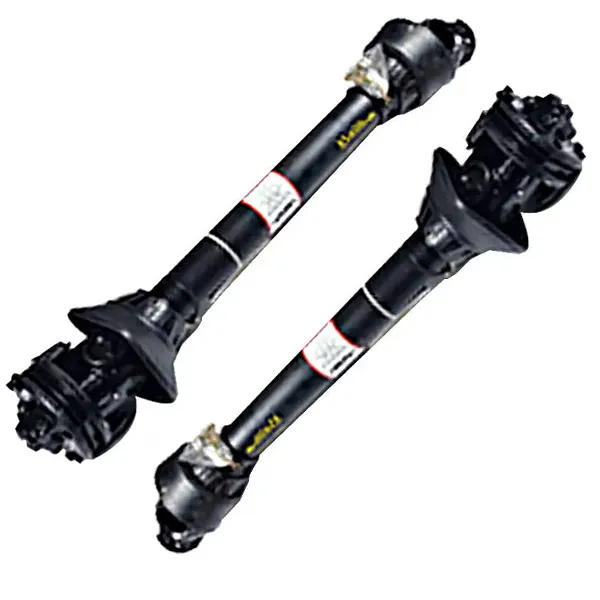

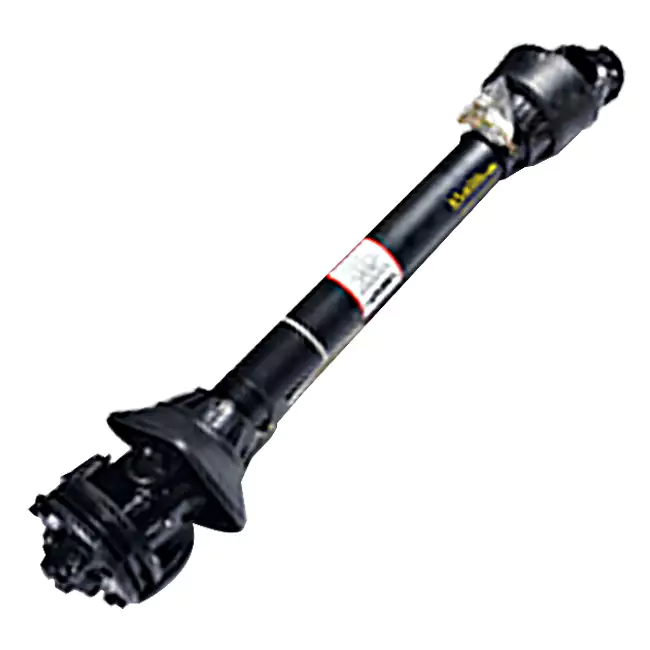

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
Sürüşən mufta ilə tam 55N ikiqat CV montajı — traktor tərəfi 80 dərəcə CV, diskin tərəfi 50 dərəcə CV.

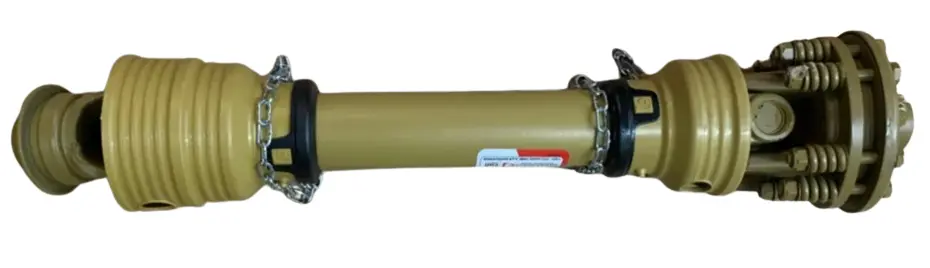

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
Debriyaj və boyunduruq detalı — ikiqat lövhəli sürtünmə debriyajı və 1-3/8 düymlük 6 spline ucu.
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
CV birləşmə bucağı istinadı — 80 dərəcə traktor tərəfi və 50 dərəcə diskin tərəfi.

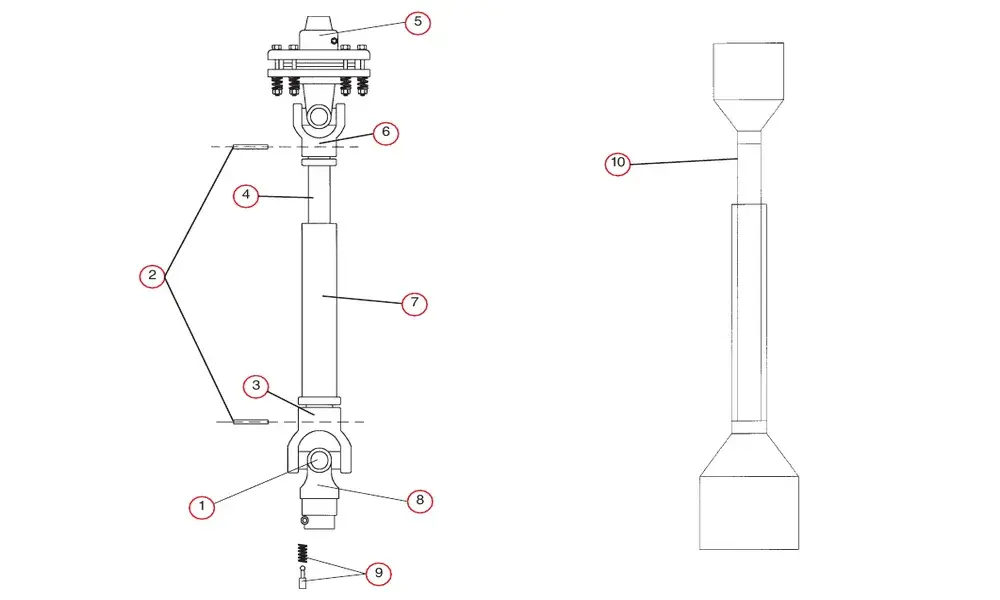

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
Partlamış hissələrin görünüşü — çarpaz dəst, boru boyunduruğu, sürüşmə debriyajı və təhlükəsizlik qalxanı.
  • Hesston1340 / 1345
  • CaseIH8312 seçin
  • Massey FergusonPTD 12
  • Yeni İdeya 5512
  • 55Nikiqat CV
  • 2,800 N·msürüşmə anı

Sürücü xətti və debriyaj

Orijinal avadanlıq arayışı
55N
Traktor tərəfi CV bucağı
80 dərəcə
Discbine tərəfi CV bucağı
50 dərəcə
Giriş mili
Tipik olaraq 1.50 "dəyirmi
Traktor / alət ucları
1-3/8" 6-spin
14656849-da traktor bağlantısı
1.375-21
Əlaqəni həyata keçirin
1,5" RD sıxac
Sürüşmə debriyaj növü
İkiqat lövhəli sürtünmə
Sürüşmə anı
2,800 N·m
Həddindən artıq yüklənmə zamanı enerjinin kəsilməsi
0,3 saniyə ərzində
Sürüşmədən sonra özünü sıfırlama
30 saniyə ərzində

Tikinti və Mühafizə

Şaft materialı
40Cr lehimli polad
Səth müalicəsi
Dacromet pas əleyhinə
Duz sprey müqaviməti
1000 saatdan artıqdır
Sızdırmazlığın təşkili
Üç dodaqlı skelet yağ möhürü + maqnit çip çıxarma halqası
Tozdan qorunma
Tam qapalı toz örtüyü
Çirklənmə arayışı
ISO 4406 18/16 500 saat sonra qum, toz və şeh
Bıçaq sürətinə istinad
1800-2200 rpm
Damping
Hidravlik amortizasiya + yay ön yüklənməsi
Aşınma göstəricisi
Vizual aşınma göstərici halqası
Yanacaq sərfiyyatı arayışı
Təchizat materialında 12% azalma

Hissə Nömrələri Cədvəli — Tam Montaj və Yarımlar

55N ikiqat CV montajı və yarım mil hissələrinin nömrələri
Hissə nömrəsi Traktor Həyata keçirmək Təsvir
14656849 1.375-21 1,5" RD sıxac 55N 80x50 İkiqat CV
82-14656849 heç biri 1,5" RD sıxac 55N 50 dərəcə CV yarısı (həyata keçirin)
83-14656849 1.375-21 heç biri 55N 80 dərəcə CV yarısı (traktor)

Tam montaj hər iki yarım dəyişdirilərkən sifariş veriləcək hissə nömrəsidir. Yalnız traktorun yarısı və ya alətin yarısı köhnəlib, yarım mil nömrəsi uyğun gələndir. İki yarım ayrıca sadalanır, çünki CV bucağı traktor tərəfi ilə diskin tərəfi arasında fərqlənir. Digər disk biçən tətbiqləri üçün baxınDisklər üçün PTO milikateqoriya.

Məhsul hissələri — Xidmətin dəyişdirilməsi üçün istinad nömrələri

İstinad nömrəsi və hissə nömrəsi sütununa görə xidmət hissələri
Ref. yox. Hissə adı 147129 147134 147248
1 Çarpaz dəst 170015 170020 170020
2 Roll Pin 170120 170120 170120
3 Qadın Boru Sonu Boyunduruğu 151050 151070 151070
4 Daxili boru 151090 151092 151092
5 Sürüşmə debriyajı — — —
6 Kişi Boru Sonu Boyunduruğu 151045 151065 151065
7 Xarici boru 151091 151093 151093
8 Traktorun sonu boyunduruğu 151035 151055 151055
9 Tez Ayırma Pinə 170110 170110 170110
10 Təhlükəsizlik Qalxanı 124310 124315 124315
10 Təhlükəsizlik Qalxanı Eurocard 124311 124316 124316

Hissələr cədvəli fərdi komponentlərin xidmətlə dəyişdirilməsi üçündür. Tam dəyişdirmə mil sifariş edərkən, əvvəlki cədvəldəki montaj hissəsinin nömrəsini istifadə edin. Daha genişPTO mil diapazonudigər kənd təsərrüfatı istiqamətlərini sadalayır kateqoriyalar.

Debriyaj Davranışı — 2800 N·m Parametr nəyi qoruyur

Normal biçmə zamanı

Debriyaj vəziyyəti
Nişanlı
Tork ötürülür
2800 N·m-ə qədər
Bıçaq sürətinə istinad
1800-2200 rpm
Damping
Hidravlik + yay ön yükləmə

Diskli otbiçən normal şəkildə kəsərkən ikiqat lövhəli sürtünmə muftası bağlı qalır. Hidravlik amortizasiya və Yay ön yükləmə tənzimləməsi yamaclarda və yaşda müqavimət dəyişdikdə bıçağın sürətini sabit saxlamaq üçün nəzərdə tutulmuşdur torpaq.

Biçən bir daşa və ya kökə dəyəndə

Debriyaj vəziyyəti
Sürüşmələr
Elektrik kəsilməsi
0,3 saniyə ərzində
Sıfırlayın
30 saniyə ərzində özünü sıfırlama
Çeki geyin
Vizual aşınma göstərici halqası

Sürüşmə debriyajı diskin sürət qutusunun əvəzinə zərbə alan hissədir. Özünü sıfırlayan yay maneə aradan qaldırıldıqdan sonra sistem ötürülməni bərpa edir və aşınma göstərici halqası vizual istinad verir debriyaj plitələrinə diqqət yetirmək lazım olduqda.

2800 N·m sürüşmə anı təchiz edilmiş məhsul materialında göstərilən rəqəmdir. qarşı ayarı təsdiq edin sifariş verməzdən əvvəl disk biçən modeli və traktor PTO. Uyğun aparat ötürücü xətti üçün baxınNew Holland diskləri üçün PTO milidiskin yan konfiqurasiyaları üçün çarpaz istinad kimi səhifə.

Kotirovka tələb etməzdən əvvəl

  1. Biçən maşının modelini və mövcud hissə nömrəsini təsdiqləyin

    Disk otbiçən 1340, Hesston 1340/1345, CaseIH 8312, Massey Ferguson PTD 12 və New Idea 5512 seçimləri təchiz edilmiş materialda uyğunluq istinadlarıdır. Mövcud şaft hissəsinin nömrəsi dəyişdirilməsini təsdiq etməyin ən sürətli yoludur.

  2. Traktorun PTO splineını təsdiqləyin

    Tam montaj 14656849 1.375-21 traktor bağlantısı ilə siyahıya alınmışdır. Traktor fərqli PTO stubundan istifadə edirsə, 83-14656849 və ya ekvivalentindən istifadə edərək traktorun yarısını ayrıca təsdiqləyin.

  3. Cihazın əlaqəsini təsdiqləyin

    Avadanlıq tərəfi tam yığılmada və 82-14656849-un yarısında 1,5" RD sıxac kimi qeyd olunub. Əgər diskin girişində fərqli sıxac və ya boyunduruq istifadə olunursa, sifariş verməzdən əvvəl alətin yarısını təsdiqləyin.

  4. Sürüşmə momentini və mufta vəziyyətini təsdiqləyin

    Debriyaj təchiz olunmuş materialda 2800 N·m-ə təyin edilmişdir. Mövcud mufta tənzimlənibsə və ya otbiçən başqa sürət qutusu ilə işləyirsə, dəyişdirmə haqqında məlumat verilməzdən əvvəl sürüşmə parametrini biçənənin təlimatına uyğun olaraq təsdiqləyin.

MOQ, fərdiləşdirmə və çatdırılma müddəti hər bir sifariş üçün göstərilir, çünki onlar sifarişin tam olub-olmamasından asılıdır montaj və ya yarım mil və birləşmə ölçülərinin standart hissələrin nömrələrinə uyğun olub-olmaması. Bu səhifədə heç nə yoxdur sabit MOQ və ya fərqli konfiqurasiya üçün saxlanmayacaq müddətə öhdəlik götürür. Əlaqədar ötürmə xətti üçün kateqoriyasına baxınYem qarışdırıcıları üçün PTO milidiapazon.

Biçən Maşının Modelini və Mövcud Hissə Nömrəsini Göndərin

Disk biçən maşınının modelini, mövcud şaft hissəsinin nömrəsini və traktorun PTO splineını göndərin. olub olmadığını təsdiq edəcəyik tam montaj 14656849, alət yarısı 82-14656849 və ya traktor yarısı 83-14656849 düzgündür uyğunlaşdırın və bu konfiqurasiya üçün MOQ və çatdırılma vaxtı ilə kotirovka verin.
