WPDA seriyalı qurd sürət qutuları

WPDA seriyalı qurd ötürücü qutular — 13 çərçivə ölçüsü (40–250), nisbətlər 5:1 ilə 100:1, çıxış fırlanma anı 15–2500 N·m, giriş gücü 0,12–15 kVt, məcburi yağlama ilə IP65 çuqun korpus. Qurd çarxı söndürülür və HRC 58-62-ə qədər torpaqlanır; qoşa dodaqlı möhür un tozunu, tarla lillərini və yuyulma suyunu dişli boşluğundan uzaqlaşdırır. Ayaq, flanş və içi boş mil montajı mövcuddur və çıxış şaftı mövcud motorunuza uyğun işlənə bilər. Giriş gücünü, tələb olunan nisbəti və motor flanşını göndərin — biz 24 saat ərzində uyğun çərçivə, ölçülü rəsm və zavoddan birbaşa təklifi qaytarırıq.
4050607080100120135147155175200250

WPDA Seriyası Qurd Ötürücü qutuları — Nisbətlər 5:1 - 100:1, 15–2500 N·m, IP65 Çuqun Korpus

Mikser, konveyer, qablaşdırma xətti və ya təsərrüfat aləti üçün qurd reduktoru əldə edirsinizsə, üç rəqəm nisbət, çıxış fırlanma momenti və motor flanşına uyğun olub-olmadığına qərar verin. WPDA seriyası on üçü əhatə edir çərçivə ölçüləri 40-dan 250-ə qədər, giriş gücü 0,12 kVt-dan 15 kVt-a qədər və IP65 altında saxlayan çuqun korpus yuma və toz. Aşağıdakı cədvəllər sizə kataloq açmadan çərçivəni vəzifənizlə uyğunlaşdırmağa imkan verir.

Spesifikasiya Snapshot

  • Çərçivə ölçüləri40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Giriş gücü0,12 kVt – 15 kVt
  • Azaltma nisbəti5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Çıxış anı15 N·m - 2,500 N·m
  • MənzilYüksək güclü çuqun, zərbəyə və deformasiyaya davamlıdır
  • Qurd çarxıSöndürülmüş və üyüdülmüş, diş səthi HRC 58–62
  • QorumaIP65 - iki dodaqlı möhür və toz keçirməyən skelet yağ möhürü
  • MontajAyaq, flanş və ya içi boş mil; motorunuza işlənmiş çıxış mili
  • YağlamaMəcburi yağlama dövrəsi, 24/7 iş rejimində 60 °C-dən aşağı su qabı

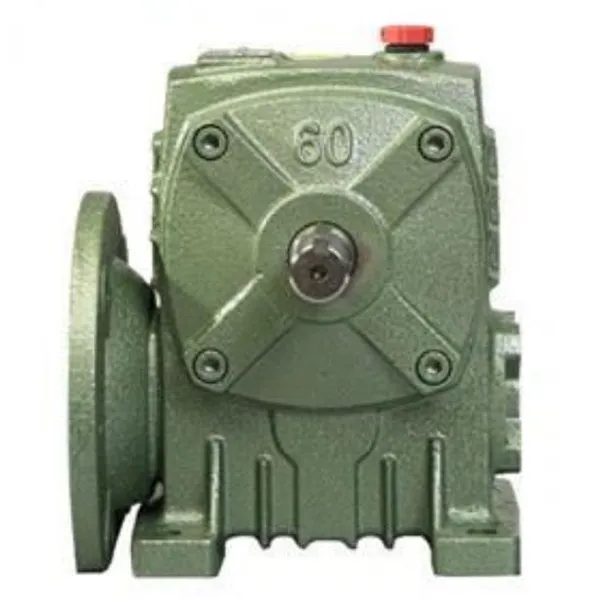

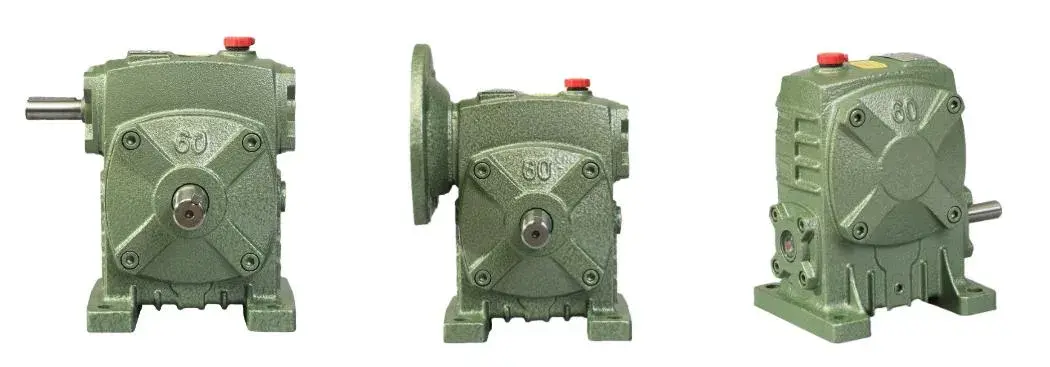

WPDA Series Worm Gearboxes — cast iron housing worm reducer

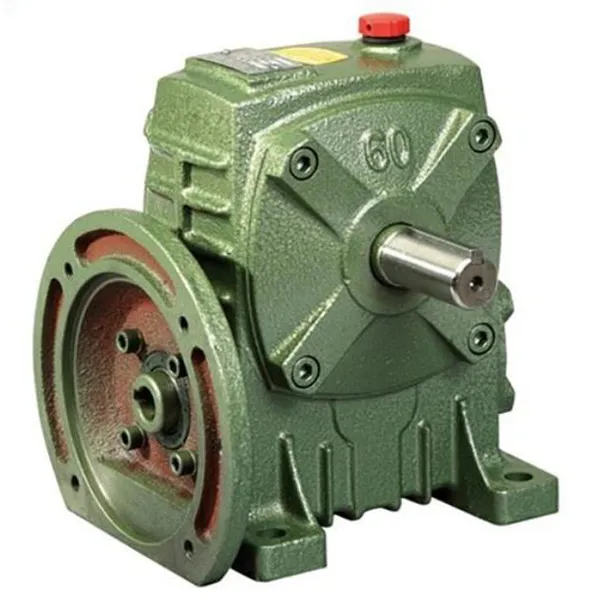

WPDA qurd ötürücü qutusu — çuqun korpus, flanşlı giriş, içi boş və ya bərk çıxış mili.

WPDA uyğun olduğu yer

Qida emalı və qarışdırma

Öz-özünə kilidləmə, motor dayandıqda avarda saxlayır

WPDA-70-də 40:1 nisbəti böyük tutumlu qarışdırıcı avarın yük altında dayanmadan işə başlamasına imkan verir. Nə vaxt xətt dayanır, özünü kilidləyən qurd həndəsəsi avarın öz çəkisi altında düşməsini saxlayır. The ikiqat dodaqlı möhür un tozunu yağdan uzaqlaşdırır, ona görə də xidmət intervalı təxminən altı aya keçir.

Tullantı suları və çeşidlənməsi

Çuqun korpus və rütubətə qarşı qoşa dodaqlı möhür

Kanalizasiya və ya zibil ayıran zavodda köhnəlmiş dodaq möhürünün yanından sızan yağ rulmanları öldürür. WPDA-100 paslanmayan çuqun korpusdan və ikiqat dodaqlı möhürdən istifadə edir; ətrafdan ölçülən iş səs-küyü Yaşayış zonalarında gecə növbələrində vacib olan 80 dB-dən 62 dB-ə qədər.

Kənd Təsərrüfatı Maşınları

60:1 nisbəti kombaynda baraban torkunu üç dəfə artırır

Kombayn xırman barabanında 60:1 WPDA-80 mühərrik fırlanma anını təxminən üç dəfə qaldırır və döyməni yaxşılaşdırır. səmərəliliyi təxminən 25%. İçi boş mil birbaşa mövcud sürücü şaftına quraşdırılır, buna görə də çərçivə təkrar emal tələb etmir. IP65 sahə lil və yağışı dişli boşluğundan qoruyur.

Logistika və Liftinq

Düzbucaqlı yerləşdirmə quraşdırma sahəsinə 30% qənaət edir

Avtomatlaşdırılmış çeşidləmə xətlərində və qaldırıcı platformalarda sağ bucaqlı qurd düzümü motorun yanında oturmağa imkan verir. arxasında deyil, idarə olunan mil. 25:1 WPDA-60 bağlama çeşidlənməsi üçün kifayət qədər incə yerləşdirmə təmin edir servo olmadan. Çıxış valları tam ötürülmədən qaçaraq, idxal olunan mühərriklərə uyğunlaşdırıla bilər dəyişdirmək. baxınWP Seriyası qurd sürət qutusuaşağı nisbətli vəzifələr üçün sıra.

Seçim Cədvəli — Güc, Nisbət və Çəki

Çərçivə ölçüsü sürətli istinad — nominal giriş gücü və çəki
Ölçü Giriş Gücü (kVt) Nisbət diapazonu Çəki (kq)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0,37 – 0,75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2.2 – 3.0 5:1 – 80:1 64
135 3.0 – 4.0 5:1 – 80:1 85
147 3.0 – 4.0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5,5 – 7,5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11.0 – 15.0 5:1 – 80:1 396

Çıxış fırlanma anı 40 ölçüdə 15 N·m-dən 250 ölçüdə 2500 N·m-ə qədərdir. Əgər vəzifəniz doqquzdan kənar nisbətə ehtiyac duyursa standart addımlar, ən yaxın cütü soruşun və biz faktiki çıxış sürətini və fırlanma momentini təsdiq edəcəyik.

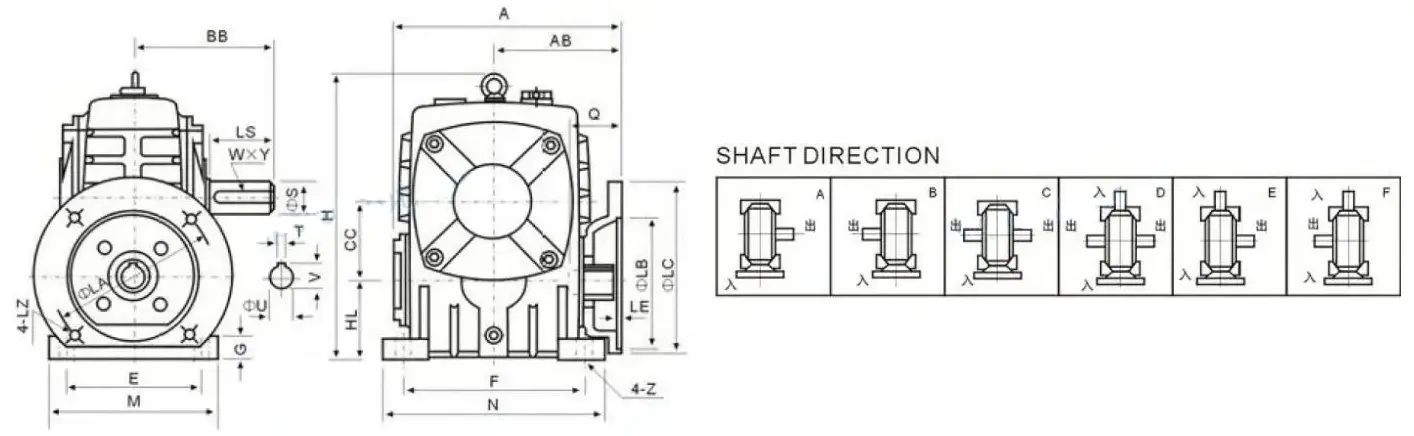

Quraşdırma Ölçüləri - Çərçivə Ölçüləri 40-dan 250-ə qədər

Montaj ölçüləri (mm) — A, AB, BB, H, HL, flanş LA/LB/LC, giriş dəliyi Q/U, çıxış mili LS/S
Ölçü A AB BB H HL M N E F G Z LA LB LC LE LZ Q U T×V LS S W×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12,8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12,8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16,3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16,3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21,8 65 32 10×4,5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27.3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31.3 85 45 12×4,5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31.3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31.3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41,3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41,3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45.3 125 70 20×7,5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45.3 155 90 25×9

Bütün ölçülər millimetrdir. Mobil telefonda flanş və mil sütunlarına çatmaq üçün masanı üfüqi olaraq sürüşdürün. Motor çərçivənizi və tələb olunan çıxış şaftının ölçüsünü göndərin və sifariş etməzdən əvvəl uyğun sıranı təsdiq edəcəyik.

Niyə Alıcılar Bu Seriyanı Müəyyən edir

01

Sərtləşdirilmiş və torpaq qurd çarxı, HRC 58–62

Qurd çarxı HRC 58-62 diapazonunda diş səthinin sərtliyi ilə söndürmə və üyüdülmədən keçir. Mədən konveyerinin tətbiqində iki illik fasiləsiz iş 0,1 mm-dən az dişli aşınmasına səbəb oldu - eyni vəzifədə standart reduktorun xidmət müddətindən təxminən üç dəfə çoxdur. Thedəqiq dişli istehsalısəhifə göstərir bu rəqəmin arxasında üyüdülmə və yoxlama addımları.

02

Məcburi yağlama 24/7 iş rejimində çəni 60 °C altında saxlayır

Daxili məcburi yağlama sxemi tək sıçrama ilə deyil, tor və yastıqları qidalandırır. At fasiləsiz 24 saat işləmə zamanı yağ qabı 60 °C-dən aşağı qalır, bu da sürtkü yağının oksidləşməsini yavaşlatır və qurdla təmasda film qalınlığı. Bir mövsüm davam edən reduktorla bir reduktor arasındakı fərq budur bir neçə davam edir.

03

IP65 iki dodaqlı möhür və paslanmayan korpus

İki dodaqlı möhür və toz keçirməyən skelet yağ möhürü palçıq, yağış və proses tozuna qarşı IP65-ə malikdir. On a adi reduktorların yağ sızdırdığı və üç ay ərzində ələ keçirildiyi zibil çeşidləmə sahəsi, WPDA-100 işlədi 18 ay eyni aşındırıcı mühitdə bir damla sızma olmadan. Əgər vəzifəniz daha yüngüldürsə və ehtiyacınız varsa daha kiçik bir zərf, müqayisə edinRV Seriyası qurd sürət qutusu.

04

Çıxış mili motorunuza işlənmişdir, əksinə deyil

Ayaq, flanş və içi boş mil montajı hamısı mövcuddur və çıxış mili ölçüyə uyğun emal edilə bilər artıq sahib olduğunuz motorun və ya idarə olunan şaftın. Təsərrüfat maşınları zavoduna köhnəsinə uyğun bir mil lazım idi motor; əvəz şaft üç gün ərzində göndərildi və mühərriki dəyişdirmədən bağlandı. üçün əkinçilik vəzifələri, baxınkənd təsərrüfatı sürət qutusudiapazonu da.

Müştəri Əlaqəsi

“Biz bunları rütubətli qida sexində işlədirik, burada əvvəlki sürət qutuları paslanmış və tez-tez bağlanma tələb olunurdu. WPDA seriyası ilə korpus bütün gün ərzində un və nəmlə belə paslanmayıb və bürünc qurd çarxı hələ də təmizdir. Əməliyyat zamanı səs-küy demək olar ki, əhəmiyyətsizdir, buna görə də artıq səsə mane olmur yaxınlıqda qida sınaq avadanlığı. Azaltma nisbətini tənzimləmək lazım olanda, onların komandası məni yoldan keçirdi model fərqləri və mənim üçün yük hesablamasını həyata keçirdi - tövsiyə olunan vahid birincidən rəvan işlədi başlayın.”

Emma WilsonQida emalı zavodu, Sidney, Avstraliya

“WPDA sürət qutuları layihəmizdə çox yaxşı işlədi – etibarlı, səmərəli və quraşdırması və saxlanması asan. İlk məsləhətləşmədən çatdırılmaya qədər hər şey rəvan keçdi və ünsiyyət sadə idi. Biz birlikdə işləməyə davam edəcəyik və məhsulu digər tərəfdaşlara tövsiyə edəcəyik”.

James CarterLayihə Alıcısı, Raydafon müştərisi

Motor Gücünüzü və Nisbətinizi Göndərin - Uyğun Çərçivə əldə edin

Bizə giriş gücünü, tələb olunan çıxış sürətini və ya nisbətini, montaj növü və mil ölçüsünü deyin. Biz təsdiq edəcəyik WPDA çərçivəsi, ölçülü rəsm və təklifi zavod qiymətinə qaytarın, adətən 24 saat ərzində. Tam diapazon üzərindəqurd sürət qutususəhifə.
