Məhsul
Kran əks çəkisi hidravlik silindr
  • Kran əks çəkisi hidravlik silindrKran əks çəkisi hidravlik silindr
  • Kran əks çəkisi hidravlik silindrKran əks çəkisi hidravlik silindr

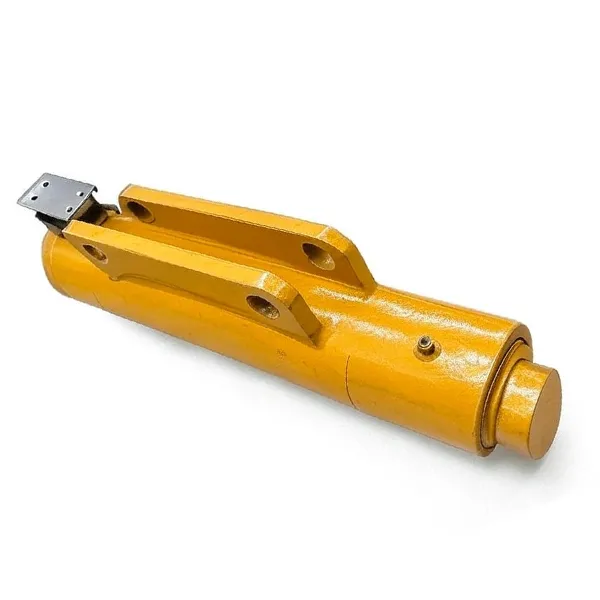

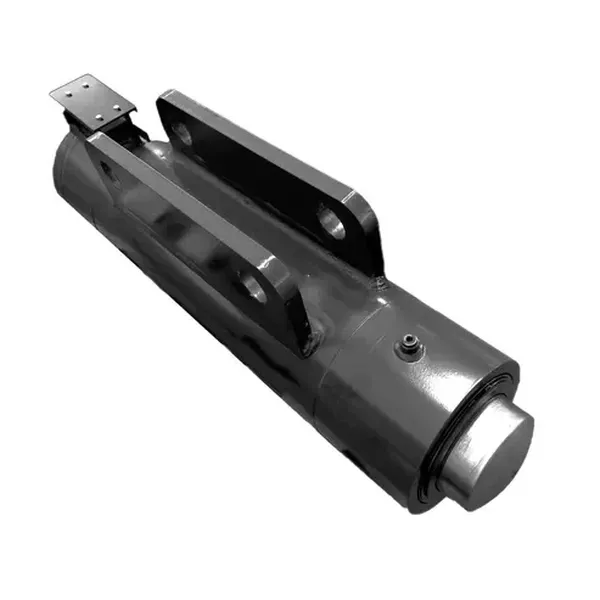

Kran əks çəkisi hidravlik silindr

Kranın əks çəkisi hidravlik silindrmobil kranlar və liman avadanlığı üçün. Bumu ±1°-də saxlamaq və balanssızlıq dayanmalarını azaltmaq üçün əks çəki blokunu real vaxtda hərəkət etdirir. QAY220-class 200–220 t bütün ərazi kranları üçün tikilmişdir.

BoreΦ200 mm· ÇubuqΦ100 mm· Vuruş180 mm· İş təzyiqi25/40 MPa· Çəki124 kq· Rəsm nömrəsi.QAY220.12/13A-00· 35CrMo-sinif lehimli polad · ISO 9001 zavodu · MOQ 1 ədəd · Xüsusi vuruş mövcuddur · 24 saat ərzində təklif edin.

Buruq Φ200 · Çubuq Φ100 · 25/40 MPa · OEM Fabriki

Üçün Kran Əks Ağırlıq Hidravlik SilindrMobil Kranlar və Liman Avadanlıqları — Xüsusi Stroke, 24 Saat Sitat

Raydafon, yük hərəkət edən zaman bumu tarazlı saxlayan kranın əks çəkisi hidravlik silindrini istehsal edir. Xromlanmış və ya korroziyaya qarşı səthi emal edilmiş yüksək möhkəm lehimli poladdan hazırlanıb, ekvivalent yükdə adi silindrlərlə müqayisədə sabit güc çıxışı, ±1° bumun yellənməsinə nəzarət və 15%-dən çox enerji qənaəti təmin edir. Ningbo, Çindən zavod birbaşa tədarükü — ISO 9001 prosesə nəzarət, MOQ 1 ədəd, xüsusi vuruş və montaj interfeysi mövcuddur.

Buruq (D)
Φ200 mm
Çubuq (d)
Φ100 mm
Vuruş (S)
180 mm
Quraşdırma məsafəsi
530 mm
İş təzyiqi
25/40 MPa
Çəki
124 kq
Rəsm nömrəsi
QAY220.12/13A-00
MOQ
1 ədəd

Kranın əks çəkisi olan hidravlik silindr sizin kranda nə edir

Əks çəki hidravlik silindri mobil kranın əks çəki sisteminin əsas ötürücüsüdür. Bum uzandıqda, silindr kranın ağırlıq mərkəzini təhlükəsiz zərfdə saxlamaq üçün real vaxt rejimində əks çəki blokunu hərəkət etdirir. Onsuz, kran sabit əks çəkiyə güvənir, yəni ya qaldırma qabiliyyəti azalır, ya da şassi lazım olduğundan daha ağır olmalıdır.

Raydafon-un əks çəki silindri sensor və ya operator siqnallarını dəqiq əks çəkiyə çevirmək üçün kranın hidravlik idarəetmə sistemi ilə işləyir. Nəticə daha hamar bum hərəkəti, küləkli günlərdə qaldırarkən daha az yırğalanma və balanssızlıq həyəcan siqnallarından daha az gözlənilməz dayanmadır. Alıcılar üçünsənaye hidravlik silindrlər, bu, dövriyyə müddətinə və təhlükəsizlik marjasına birbaşa təsir edən komponentdir.

Vinçiniz fərqli əks çəki funksiyasından istifadə edirsə, məsələn, çəngəl sistemini müqayisə edinkran luffing hidravlik silindrvə ya tam göz atınmobil kran hidravlik silindr diapazonuseçməzdən əvvəl.

Kranların əks çəkisi hidravlik silindrinin texniki xüsusiyyətləri

Aşağıdakı standart model əksər 200-220 t daşıyıcı kran əks çəki sistemlərini əhatə edir. Xüsusi çuxur, vuruş və montaj məsafəsi mövcuddur — çertyojunuzu göndərin və biz 24 saat ərzində ölçülü tövsiyəni qaytarırıq.

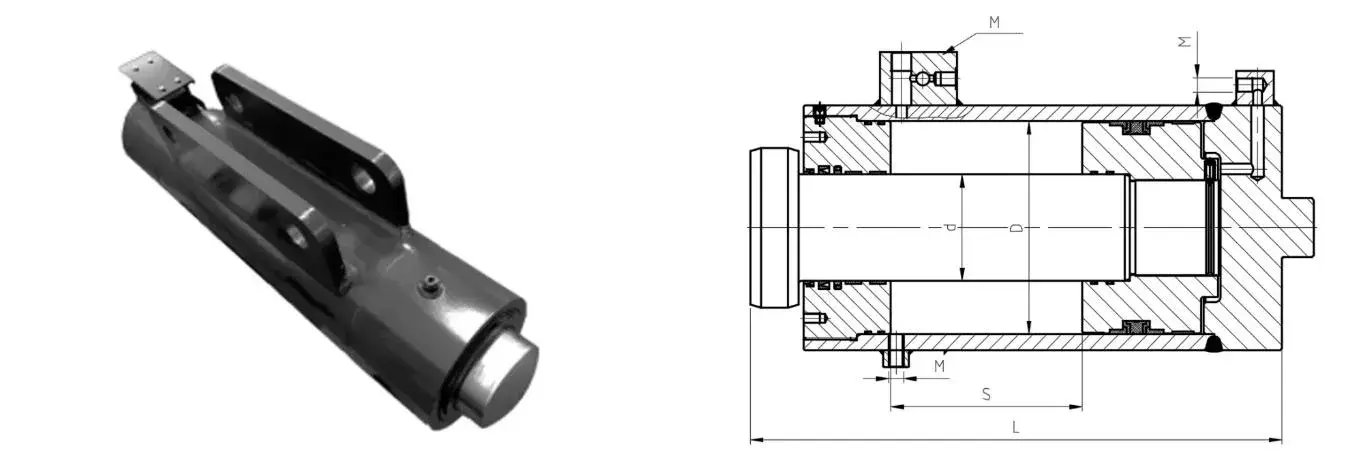

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Kran əks çəkisi hidravlik silindrinin ölçü rəsmi - QAY220.12/13A-00

Standart Kran Qarşı Ağırlıqlı Hidravlik Silindr — Texniki Məlumat
Silindr adı Rəsm nömrəsi Bore D Çubuq d Stroke S Quraşdırma məsafəsi L İş təzyiqi İnterfeys M Çəki
Qarşılıqlı Hidravlik Silindr QAY220.12/13A-00 Φ200 mm Φ100 mm 180 mm 530 mm 25 MPa / 40 MPa 3-G1/4 · M20×1.5 · 2-M14×1.5 124 kq
Buruq Φ200 mm Çubuq Φ100 mm vuruş 180 mm 25/40 MPa 124 kq QAY220.12/13A-00

Sizə lazım olan ölçü deyil? Biz həmçinin digər kran tonaj sinifləri üçün xüsusi əks çəki silindrləri hazırlayırıq. Buruq, vuruş, təzyiq və montaj interfeysini göndərin - və ya sadəcə olaraq rəsm nömrənizi ötürün - və mühəndislərimiz uyğunluğu təsdiqləyəcəklər.

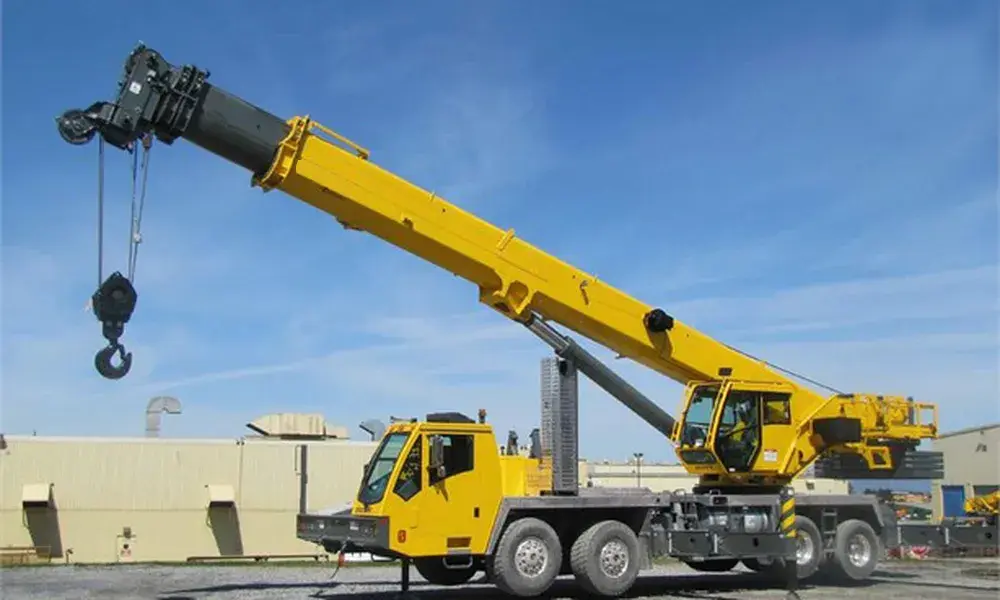

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

Satınalma Mühəndisləri Niyə Raydafon Qarşılıqlı Silindrləri Seçirlər?

Təkrar sifarişlərə səbəb olan üç kommersiya səbəbi:daha uzun xidmət intervalı, aşağı texniki xidmət və tam vuruş boyunca sabit güc çıxışı.

01

Yüksək Güclü Alaşımlı Polad Korpus

Davamlı iş şəraitində deformasiya olmadan yüksək təzyiqə və ağır yükə davamlıdır. Səthin xrom örtüklü və ya korroziyaya qarşı örtük rütubətli, duzlu və tozlu sahənin şərtlərini idarə edir.

02

Dəqiq Yerləşdirmə

Hamar teleskop üçün kranın hidravlik idarəetmə sistemi ilə işləyir — qaldırma zamanı əks çəkinin tez yerləşdirilməsi və incə yerləşdirmə zamanı millimetr səviyyəsində balans tənzimlənməsi.

03

Modul Quraşdırma

Böyük miqyaslı modifikasiya olmadan mövcud kran montaj nöqtələrinə uyğun gəlir. Plomblara və xidmət portlarına standart alətlərlə daxil olmaq mümkündür – əksər möhürlərin dəyişdirilməsi yerində 30 dəqiqə ərzində tamamlanır.

04

Enerji Effektiv

Güc çıxışı real vaxt rejimində iş şəraitinə uyğunlaşır. Ekvivalent gücdə olan adi silindrlərlə müqayisədə enerji istehlakı 15%-dən çox azalır.

Tətbiqlər: Alıcılar bu silindrləri harada quraşdırırlar

Qarşı çəkisi olan hidravlik silindr, yük və ya bumun mövqeyi dəyişərkən kranın tarazlıqda qalmalı olduğu yerdə təyin olunur. Tipik quraşdırmalara aşağıdakılar daxildir:

Liman Konteyner Kranları Gəmi-Sahil Kranları Qüllə Kranları Bütün ərazi mobil kranları Sürətli kranlar Külək Turbinlərinin Quraşdırılması Kranları Ağır Avadanlıqların Quraşdırılması Polad konstruksiyaların quraşdırılması Prefabrik Binanın Qaldırılması Gəmiqayırma Gantry Kranları

Müvafiq kran funksiyasına ehtiyacınız varmı? Tam nəzərdən keçirinmobil kran hidravlik silindr seriyasıvə yateleskopik hidravlik silindr diapazonubum genişləndirilməsi proqramları üçün.

Xüsusi əks çəki silindrləri - OEM, Şəxsi Etiket və Rəsm Əsaslı İstehsal

Raydafon OEM hidravlik silindr istehsalçısıdır, ticarət şirkəti deyil. Fərdiləşdirmə Çinin Ningbo şəhərindəki öz ISO 9001 obyektimizdə baş verir - standart silindrlərimizi hazırlayan eyni xətt.

A

Buruq və Çubuq Ölçüsü

Φ40 mm-dən Φ400 mm-ə qədər çuxur. Xüsusi diametri və səthi pürüzlülüyü olan sərt xrom örtüklü çubuq.

B

Strok & Montaj

Xüsusi vuruş uzunluğu, quraşdırma məsafəsi, pin çuxuru, flanş və ya trunnion montajı tələb olunduqda.

C

Təzyiq və Sızdırmazlıq

40 MPa və yuxarıya qədər iş təzyiqi. İşləmə temperaturunuza və mayenizə uyğun olan möhür markaları.

D

Kaplama və İşarələmə

Xrom örtük, korroziyaya qarşı örtük və ya rəngləmə. Şəxsi etiketli ad lövhəsi və işarələmə mövcuddur.

İş təzyiqi, axın və montaj interfeysi ilə PDF, DWG, DXF və ya STEP rəsmini göndərin. Mühəndislərimiz 24 saat ərzində ölçülü tövsiyə və zavod qiymətini qaytarırlar.

Keyfiyyətə Nəzarət, Sertifikatlar və 12 Ay Zəmanət

Hər bir əks çəki silindri göndərilməzdən əvvəl sənədləşdirilmiş yoxlama marşrutundan keçir - xaricdən alıcılar satıcının təsdiqi və daxil olan yoxlama üçün dəlil izlərinə etibar edirlər.

  • ISO 9001 sertifikatlı istehsal prosesi
  • Daxil olan polad yoxlaması və istilik müalicəsi qeydləri
  • Buruqların honlanması, çubuqların xrom qalınlığı və səthi pürüzlülük hesabatı
  • Qablaşdırmadan əvvəl 1,5× nominal iş təzyiqində təzyiq sınağı
  • Sızdırmazlığın uyğunluğu, vuruşu və montaj ölçülərinin yoxlanılması
  • İstehsal qüsurlarına qarşı 12 aylıq məhdud zəmanət

Necə sifariş etmək olar: MOQ, çatdırılma vaxtı, qablaşdırma və göndərmə

MOQ

1 ədəd

Standart ölçülər 1 ədəddən göndərilir. OEM layihələri üçün 20 ədəddən həcmli qiymət.

QURĞURŞUN

15-30 gün

Çəkiliş təsdiqi və depozitdən sonra. Xüsusi dizaynlar 45 günə qədər uzana bilər.

PAKET

Taxta qutu

VCI pas əleyhinə film, quruducu, böyük çuxurlar üçün xüsusi altlıq. İxrac standartlı qablaşdırma.

GƏMİYƏ

Dəniz / Hava / Ekspres

EXW, FOB, CIF və DDP şərtləri. Tam ixrac sənədləri: CI, PL, CO, Forma A/E, material sertifikatı.

Kran əks çəkisi olan hidravlik silindr — Alıcı üçün FAQ

Kranın əks çəkisi hidravlik silindrinin funksiyası nədir?

Bum uzandıqca və ya yük hərəkət etdikcə kranın ağırlıq mərkəzini təhlükəsiz zərfdə saxlamaq üçün əks çəki blokunu real vaxt rejimində hərəkət etdirir. Bu, daha yüngül şassiyə eyni yükü qaldırmağa imkan verir, bumun yırğalanmasını azaldır və balanssızlıq həyəcan siqnallarının səbəb olduğu dayanmaları aradan qaldırır.

Kran əks çəki silindrinizin standart spesifikasiyası nədir?

Buruq Φ200 mm, çubuq Φ100 mm, vuruş 180 mm, quraşdırma məsafəsi 530 mm, iş təzyiqi 25 MPa və 40 MPa, interfeys 3-G1/4 · M20×1,5 · 2-M14×1,5, çəkisi 124 kq. Rəsm nömrəsi QAY220.12/13A-00.

Buruq, vuruş və montaj interfeysini fərdiləşdirə bilərsinizmi?

Bəli. Biz Φ40 mm-dən Φ400 mm-ə qədər çuxur, xüsusi vuruş və quraşdırma məsafəsi, sancaq çuxuru və ya flanş montajı və istənilən tələb olunan interfeys ipi olan xüsusi əks çəki silindrləri qururuq. PDF, DWG, DXF və ya STEP rəsmini göndərin və biz 24 saat ərzində sitat gətirəcəyik.

Maksimum iş təzyiqi nədir?

Standart model 25 MPa davamlı və 40 MPa zirvə kimi qiymətləndirilib. Müvafiq möhür seçimi və çubuq xrom qalınlığı ilə tələb əsasında daha yüksək təzyiq dərəcələri mövcuddur.

MOQ, çatdırılma müddəti və zəmanət nədir?

Standart ölçülər üçün MOQ 1 ədəd. Təqdimat müddəti çəkiliş təsdiqindən və depozitdən sonra 15-30 gündür. İstehsal qüsurlarına qarşı 12 aylıq məhdud zəmanət. Tam ixrac sənədləri hər göndərmə ilə verilir.

Hansı kran modelləri bu əks çəki silindrindən istifadə edir?

O, QAY220 sinifli mobil kranlar və ekvivalent 200–220 tonluq bütün ərazi kranları üçün nəzərdə tutulmuşdur. Biz həmçinin digər tonaj sinifləri üçün əks çəki silindrlərini təmin edirik – uyğunluğun yoxlanılması üçün kran modelinizi və çertyoj nömrənizi göndərin.

Mövcud kranda əks çəki silindrini necə quraşdırmaq olar?

Silindr, əsas dəyişiklik olmadan mövcud kran montaj nöqtələrinə uyğun modul montaj dizaynından istifadə edir. Sifariş verməzdən əvvəl montaj pininin diametrini, quraşdırma məsafəsini və hidravlik interfeysi təsdiqləyin. Ətraflı quraşdırma təsvirləri göndərmə ilə birlikdə verilir. Mühəndislərimiz çatdırılmadan əvvəl quraşdırma planınızı da nəzərdən keçirə bilərlər.

Toplu sifariş verməzdən əvvəl nümunə sifariş edə bilərəmmi?

Bəli. Standart ölçülər üçün nümunə sifarişlər qəbul edilir. Nümunə dəyəri və yük ayrıca qeyd olunur və ilk toplu sifarişə görə hesablana bilər.

Kranın əks çəkisi silindrinin təklifini tələb edin

Kran modelinizi, rəsm nömrənizi və ya iş təzyiqinizi göndərin. Mühəndislərimiz 24 saat ərzində ölçülü tövsiyə və zavod qiyməti ilə cavab verirlər.
