Kranlı Hidravlik Silindr
  • Kranlı Hidravlik SilindrKranlı Hidravlik Silindr
  • Kranlı Hidravlik SilindrKranlı Hidravlik Silindr

Kranlı Hidravlik Silindr

Raydafon kran luffing hidravlik silindr mobil kranlar və liman mexanizmləri üçün bum bucağını idarə edən silindrdir. İstinad modeli ZXSTC1000S.2.5-00: Φ320 çuxur, Φ280 çubuq, 4000 mm vuruş, 4750 mm quraşdırma məsafəsi, 32 MPa iş təzyiqi, 3000 kN real vaxt dinamik təzyiq, 1522 kq vahid çəki. Gövdə 1250 MPa-dan yuxarı dartılma gücünü sabitləşdirmək üçün ikiqat köhnəlmiş, aviasiya səviyyəli yüksək möhkəmlikli alaşımlı poladdan 7 keçidli döymədir. Almaniyadan idxal edilmiş perfluoroeter rezin kompozit üzük və 5 μm pilləli toz dodağı ilə üçqat mütərəqqi möhür. 0,08 mm/s ultra aşağı sürətli sabitlik üçün ±0,03 mm maqnitostriktiv mövqe rəyi ilə inteqrasiya olunmuş elektro-hidravlik servo. 5000 saatlıq təmirsiz dövr. Xüsusi çuxur Φ50-500 mm, duza və toza davamlıdır. MOQ 5 ədəd, 45-60 gün toplu çatdırılma müddəti. Kotirovka üçün kran modelini, itələmə tələbini və miqdarını göndərin.
Vinç Qabağı · Model ZXSTC1000S.2.5-00

Mobil Kranlar və Liman Maşınları üçün Xüsusi Kran Doldurma Hidravlik Silindr — OEM İstehsalçı Birbaşa Təchizat

Kranla işləyən hidravlik silindr mobil kranlarda bum bucağına nəzarət edir. Raydafon onu uzun məsafəyə uzanan və yığcam şəkildə geri çəkilən ikiqat fəaliyyət göstərən çoxmərhələli teleskopik dizaynla hazırlayır. Korpus 1250 MPa-dan yuxarı dartılma gücünü sabitləşdirmək üçün aviasiya səviyyəli yüksək möhkəm alaşımlı poladdan 7 keçidli döymə və ikiqat köhnəlmişdir. Üçqat mütərəqqi sızdırmazlıq və maqnitostriktiv servo modul liman və külək enerjisi iş dövrlərinin duz spreyi, toz və dəqiq tələblərini idarə edir.

3000 kN Real vaxt dinamik itki
32 MPa İş təzyiqi
Φ320×Φ280 Buruq × çubuq
4000 mm Vuruş
5000 saat Baxımsız
İstinad modeli

ZXSTC1000S.2.5-00 — Tam Spesifikasiya

İstinad modeli, ağır yük qaldıran mobil kranın laffing sxemləri üçün istifadə edilən real istehsal konfiqurasiyasıdır. Fərdi çuxur və vuruş eyni rəsm prosesində mövcuddur.

Silindr adı Rəsm nömrəsi Buruq ΦD Çubuq Φd Vuruş S Quraşdırın. L Təzyiq Liman Çəki
Doldurma hidravlik silindr ZXSTC1000S.2.5-00 Φ320 Φ280 4000 mm 4750 mm 32 MPa 2-M27×2
4-G1/4
1522 kq

Rəsminizə uyğun olaraq müxtəlif itələmə və ya montaj nümunələri olan kran sxemləri hazırlana bilər. Kran markasını və modelini, tələb olunan itmə qüvvəsini və montaj rəsmini göndərin. Daha geniş mobil kran silindr diapazonu üçün baxınMobil Kran Hidravlik Silindrlərikateqoriya.

Mühəndislik dərin dalış

Bu silindri fərqli edən dörd texnologiya

01

Tam vəziyyətdə adaptiv yük nəzarəti

Silindr gövdəsi aviasiya keyfiyyətli materialdan hazırlanmışdır. Raydafon yeddi döymə keçidindən və sonra ikiqat yaşlanan istilik müalicəsindən keçən xüsusi yüksək möhkəmlikli lehimli poladdan istifadə edir. İkiqat yaşlanma materialın strukturunu sabitləşdirir, beləliklə dartılma gücü 1250 MPa-dan yuxarı olur. Davamlı qaldırma dövrələri ilə işləyən 3000 kN sıxma silindrində bu taxıl quruluşu 32 MPa təzyiq altında yorğunluq müddətini sabit saxlayan şeydir.

≥1250 MPa dartılma
02

Mikron səviyyəli dəqiq servo nəzarət

Raydafon-un mühəndis komandası ənənəvi ayrıca klapan idarəetmə qurğusunu əvəz edən inteqrasiya olunmuş elektro-hidravlik servo modul hazırlayıb. Valf qrupu aviasiya səviyyəli servo klapan nüvələrindən və ±0,03 mm dəqiqliklə maqnitostriktiv yerdəyişmə sensorundan istifadə edir. Bu kombinasiya 0,08 mm/s-də ultra aşağı sürətli stabil əməliyyatı dəstəkləyir, beləliklə operator incə yükləmə əməliyyatları zamanı bumu sürüşmədən və ya aşmadan yerləşdirə bilər.

±0,03 mm sensor dəqiqliyi
03

Ekstremal ətraf mühitin uzun ömürlü qorunması

Liman maşınları duz püskürtmə eroziyasını görür. Metallurgiya avadanlıqları yüksək temperaturlu toz görür. Raydafon hər ikisi üçün üçqat mütərəqqi sızdırmazlıq mühafizə strukturu qurdu. Əsas möhür ikitərəfli təzyiq kompensasiyası üçün iki dodaq dizaynı ilə Almaniyadan gətirilən perfluoroeter rezin kompozit üzükdür. Orta təbəqə 5 μm-dən böyük bərk hissəcikləri kəsən pilləli toz dodağından istifadə edir. Çirklənmə əleyhinə qabiliyyəti ənənəvi tək dodaqlı möhürdən 40% yüksəkdir. Kombinə edilmiş dövrə 5000 saat texniki xidmət tələb etmir.

5 mkm toz dodaq
04

Enerji səmərəliliyi üçün optimallaşdırılmış hidravlik sistem

Raydafon-un enerjiyə qənaət edən dizaynı tikinti maşınlarının əslində necə işlədiyini təhlil etməkdən irəli gəlir. Diferensial amplituda dövrəsi yüksüz şəraitdə hidravlik yağ dövriyyəsinin həcmini 35% azaldır. Yüksək səmərəli daimi maqnitli sinxron motorlu nasos qrupu ilə birlikdə sistemin hərtərəfli enerji istehlakı ənənəvi həll yolu ilə müqayisədə 28% azalır. 8 saatlıq növbə ilə işləyən kranda bu, yanacaq və ya batareya sərfiyyatının ölçülə bilən azalmasına çevrilir.

-28% sistem enerjisi

Niyə Raydafon Kranlı Hidravlik Silindrlər

A

Hidravlika sahəsində 20 il

Raydafon iki onillikdir ki, hidravlik silindrlər istehsal edir. Mühəndislik qrupu silindr, servo modul və möhür sistemini öz daxilində hazırlayır, ona görə də spesifikasiya dəyişiklikləri kənar təchizatçılar vasitəsilə deyil, mənbədə həyata keçirilir.

B

Döymədən montaja qədər tam nəzarət

Bədənin döyülməsi, istilik müalicəsi, honlanma, xrom örtük, möhürlərin yığılması və təzyiq sınaqları Raydafon zavodunda baş verir. Bu, izlənmə qabiliyyətini qoruyur və birdən çox təchizatçıdan əldə etdiyiniz toplu fərqi azaldır.

C

Birbaşa zavod qiymətləri

Birbaşa satış modeli altında satılır. Eyni spesifikasiya səviyyəsində Avropa və Amerika markalarının dəyərinin təxminən 60% -də müqayisə edilə bilən performans. Zavod və alıcı arasında ticarət marjası əlavə edilmir.

D

Tam xüsusiyyətli fərdiləşdirmə

Φ50 mm-dən Φ500 mm-ə qədər silindr çuxurlarının diametri xüsusi olaraq tikilə bilər. Vuruş, quraşdırma məsafəsi, port növü və montaj nümunəsi rəsminizə uyğun olaraq hazırlanır, beləliklə qeyri-standart kran modelləri tam uyğunlaşdırıla bilər.

E

Liman və külək enerjisi şəraitində təsdiq edilmişdir

Üçlü sızdırmazlıq sistemi və servo modul liman maşınları üçün duz spreyi və külək gücü ilə ağır yük qaldırma şəraiti üçün qurulmuşdur. Dizayn laboratoriya şəraitini deyil, real iş yerlərini hədəfləyir.

F

OEM dəstəyi

Kran markasını və modelini və ya rəsm nömrəsini göndərin. Raydafon reverse-mühəndisləri, nümunələr götürür və eyni rəsm üzrə xüsusi partiyadan sitatlar gətirir. OEM müştəriləri üçün özəl etiket qablaşdırmasını dəstəkləyir.

Ölçü rəsmləri

Crane luffing hydraulic cylinder dimension drawing

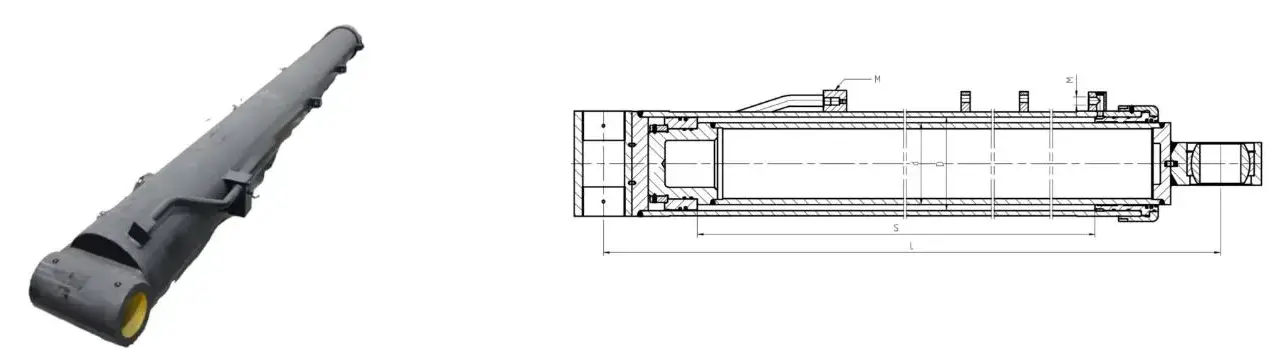

Quraşdırmaya ümumi baxış — buruq/çubuq interfeysi, port mövqeyi və montaj nümunəsi
Crane luffing hydraulic cylinder product view

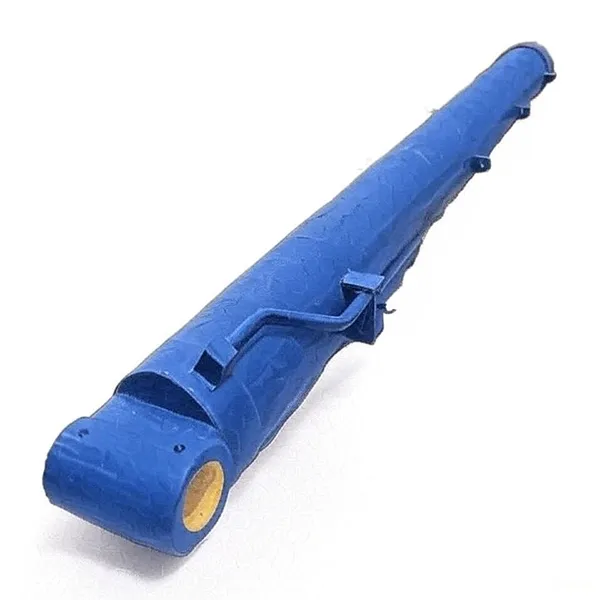

Məhsulun görünüşü — silindr gövdəsi və çubuq yığımı
Crane luffing hydraulic cylinder detail

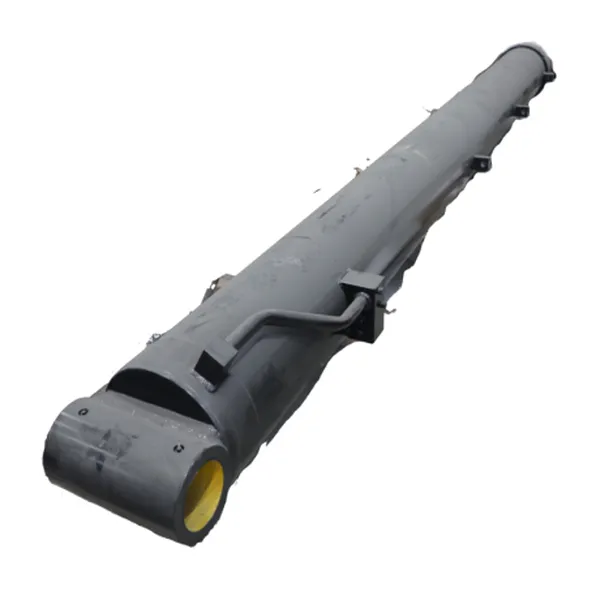

Liman və möhür detalı — 2-M27×2 plus 4-G1/4 interfeysi
Crane luffing hydraulic cylinder application

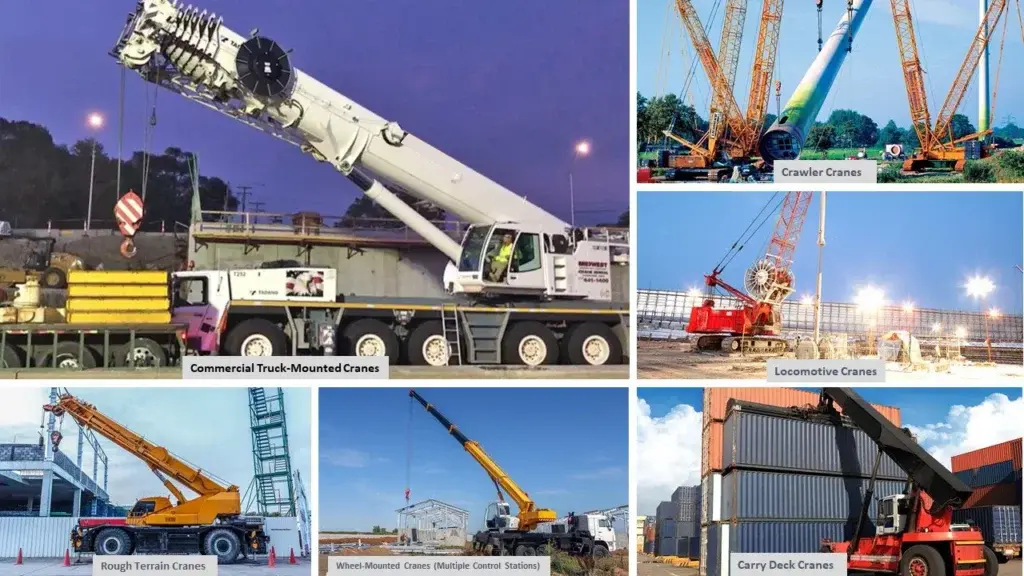

Tətbiq arayışı - mobil kranın laffing sxeminə quraşdırılmışdır

Kranlı Hidravlik Silindrlərin İstifadə Olduğu Yerlər

01

Səyyar kranlar

Yük maşınına quraşdırılmış və bütün ərazi daşıyıcı kranlarda bum bucağına nəzarət. Tam yük altında bumu qaldırmaq və saxlamaq üçün lazım olan itələməni idarə edir.

02

Liman maşınları

Duz püskürən mühitlərdə gəmidən sahilə və həyətyanı kranlar. Üçqat mütərəqqi möhür və sərt xrom örtük sahil əməliyyatlarında texniki xidmət dövrünü uzadır.

03

Külək enerjisi avadanlığı

Quraşdırma və texniki xidmət gəmilərində kran bumu luffing. Dənizdə dəqiq yerləşdirmə üçün yüksək itələmə sabitliyi və mikron səviyyəli servo nəzarət vacibdir.

04

Ağır maşınqayırma və metallurgiya

Yüksək temperatur və toz şəraitində sənaye qaldırıcı avadanlıqlar. Enerjiyə qənaət edən dövrə uzun növbələrdə yanacaq və ya batareya istehlakını azaldır.

Sifariş Spesifikasiya Vərəqi

İstinad modeli
ZXSTC1000S.2.5-00
Real vaxt dinamik itki
3000 kN
İş təzyiqi
32 MPa
Buruq diametri
Φ320 mm (xüsusi Φ50-500 mm mövcuddur)
Çubuğun diametri
Φ280 mm
Vuruş
4000 mm
Quraşdırma məsafəsi
4750 mm
Vahid çəki
1522 kq
Liman / interfeys
2-M27×2 plus 4-G1/4
Bədən döymə
7-keçidli döymə aviasiya dərəcəli alaşımlı polad, ikiqat köhnəlmiş ≥1250 MPa dartılma gücü
Servo nəzarət
İnteqrasiya edilmiş elektrohidravlik servo, maqnitostriktiv sensor ±0,03 mm dəqiqlik, ultra aşağı sürət 0,08 mm/s
Sızdırmazlıq
Üçqat mütərəqqi möhür, Almaniya perfluoroeter kompozit əsas üzük, 5 μm pilləli toz dodağı
Enerjiyə qənaət
Diferensial amplituda dövrə, yüksüz vəziyyətdə 35% az yağ dövranı, 28% daha az sistem enerji istehlakı
Baxım dövrü
5000 saat təmirsiz
Fərdiləşdirmə
Tam spesifikasiyalı xüsusi deşik Φ50-500 mm, OEM qablaşdırma və şəxsi etiket
MOQ
Hər modelə 5 ədəd
Toplu çatdırılma müddəti
Depozit və rəsm təsdiqindən sonra 45-60 gün
Sitat əsası
Kran modeli və tonajı, itələmə tələbi, buruq/stroke spesifikasiyası, limanın ölçüsü, miqdarı, təyinat limanı

Sifarişiniz Raydafon vasitəsilə necə ötürülür

  1. 01

    Tətbiq qısası

    Kran modelini və tonajını, tələb olunan itmə qüvvəsini, buruq/stroke spesifikasiyasını, limanın ölçüsünü, miqdarını və təyinat limanını göndərin.

  2. 02

    Model seçimi və kotirovka

    Raydafon istinad modelinin uyğun olub-olmadığını və ya fərdi quruluşun tələb olunduğunu təsdiqləyir. FOB Ningbo kotirovkası çatdırılma vaxtı ilə verilir.

  3. 03

    Rəsm Təsdiqi

    Raydafon fərdi quruluşlar üçün OEM hissəsini tərs mühəndisləşdirir, nümunə hazırlayır və alıcı ilə çuxur, vuruş, quraşdırma məsafəsi və port ölçülərini təsdiqləyir.

  4. 04

    Döymə və İstilik müalicəsi

    7-keçidli kalıp döymə və ikiqat yaşlanma istilik müalicəsi bədəni 1250 MPa-dan yuxarı dartılma gücünə sabitləşdirir. Honlama və sərt xrom örtük izləyir.

  5. 05

    Quraşdırma və Təzyiq Testi

    Piston, möhürlər, servo modul və tampon yığılmışdır. Silindr 32 MPa təzyiqdə sınaqdan keçirilmiş və hamarlıq və servo reaksiya üçün vuruşla sınaqdan keçirilmişdir.

  6. 06

    Qablaşdırma və Göndərmə

    Silindrlər pas əleyhinə yağ və qoruyucu qapaqlar ilə möhkəmləndirilmiş taxta qutulara yığılır. Qablaşdırma siyahısı, faktura və yoxlama hesabatı ilə dəniz, hava və ya ekspres ilə göndərilir.

Sənədləşmə və Keyfiyyət Dəstəyi

  • ✓
    Material Sertifikatı

    Korpus ərintisi polad sertifikatı, ikiqat yaşlanma istilik müalicəsi rekordu, hər bir göndərmə ilə təmin edilən möhür birləşmə məlumat vərəqi.

  • ✓
    Təzyiq Testi Hesabatı

    Qablaşdırmadan əvvəl hər bir silindr 32 MPa təzyiqdə sınaqdan keçirilmişdir. Sızma, vuruşun hamarlığı, servo reaksiyası və port uyğunluğu qeydə alınır.

  • ✓
    Ölçü Təftiş Qeydi

    Buruq, çubuq, vuruş, quraşdırma məsafəsi və liman ölçüləri sifariş edilmiş spesifikasiyaya və ya müştəri rəsminə uyğun olaraq qeydə alınır.

  • ✓
    İxrac Qablaşdırma

    Pas əleyhinə yağ və qoruyucu uc qapaqları olan gücləndirilmiş taxta qutu. Böyük silindr partiyaları dəniz yükləri üçün paletlənmiş və bağlanmışdır.

Tez-tez verilən suallar

Kranla işləyən hidravlik silindr nədir?

Kranla işləyən hidravlik silindr mobil kranda bumun bucağına nəzarət edən hidravlik komponentdir. Luffing bumu qaldırmaq və ya endirmək deməkdir və silindr bu hərəkəti ikiqat fəaliyyət göstərən çoxmərhələli teleskopik dizayn vasitəsilə idarə edir. Bu, əks çəki silindri və dayaq silindrinin yanında mobil kranlarda əsas silindrlərdən biridir.

İstinad modeli və onun itkisi nədir?

İstinad modeli ZXSTC1000S.2.5-00, real vaxt rejimində 3000 kN dinamik təkan, 32 MPa iş təzyiqi, Φ320 mm buruq, Φ280 mm çubuq, 4000 mm vuruş, 4750 mm quraşdırma məsafəsi və 1522 kq vahid çəki ilə. Raydafon OEM kran markaları üçün xüsusi çuxur və vuruşları dəstəkləyir.

Hansı materialdan və döymə prosesindən istifadə olunur?

Silindr gövdəsi aviasiya səviyyəli yüksək möhkəmlikli alaşımlı poladdan 7 keçidli döymədir, daha sonra dartılma gücünü 1250 MPa-dan yuxarı sabitləşdirmək üçün ikiqat yaşlanır. Bu döymə prosesi, davamlı qaldırma dövrləri ilə işləyən 3000 kN sıxma silindrində vacib olan adi tökmə və ya çubuq ehtiyatından emal ilə müqayisədə taxıl quruluşunu və yorğunluq müddətini yaxşılaşdırır.

Servo nəzarət nə qədər dəqiqdir?

Raydafon aviasiya səviyyəli servo klapan nüvələri və ±0,03 mm dəqiqliklə maqnitostriktiv yerdəyişmə sensoru ilə inteqrasiya olunmuş elektrohidravlik servo moduldan istifadə edir. Bu, 0,08 mm/s-də ultra aşağı sürətli stabil əməliyyatı dəstəkləyir, beləliklə operator bumu çubuq sürüşmədən dəqiq şəkildə yerləşdirə bilər.

Üçlü sızdırmazlıq sistemi necə işləyir?

Üçqat mütərəqqi sızdırmazlıq quruluşu üç qatdan ibarətdir. Əsas möhür ikitərəfli təzyiq kompensasiyası üçün iki dodaq dizaynı ilə Almaniyadan gətirilən perfluoroeter rezin kompozit üzükdür. Orta təbəqə 5 μm-dən böyük bərk hissəcikləri kəsən pilləli toz dodağından istifadə edir. Xarici təbəqə silecekdən əlavə qorunma təmin edir. Çirklənmə əleyhinə qabiliyyəti tək dodaqlı möhürdən 40% daha yüksəkdir.

Enerji qənaət mexanizmi nədir?

Raydafon yüksüz şəraitdə hidravlik yağ dövriyyəsinin həcmini 35% azaldan innovativ diferensial amplituda sxemindən istifadə edir. Yüksək səmərəli daimi maqnitli sinxron motorlu nasos qrupu ilə birlikdə sistemin hərtərəfli enerji istehlakı ənənəvi həll ilə müqayisədə 28% azalır.

Baxım dövrü və fərdiləşdirmə diapazonu nədir?

Silindr duz püskürən və tozlu mühitlərdə 5000 saatlıq texniki xidmət tələb olunmayan dövr üçün nəzərdə tutulmuşdur. Raydafon Φ50 mm-dən Φ500 mm-ə qədər silindr dəliklərinin diametrlərinin tam spesifik fərdiləşdirilməsini, üstəgəl OEM qablaşdırma və şəxsi etiketi dəstəkləyir. MOQ hər model üçün 5 ədəddir.

Kotirovkanı necə tələb edə bilərəm?

Kran modelinizi və tonajınızı, tələb olunan itmə gücünü, buruq/stroke spesifikasiyasını, limanın ölçüsünü, miqdarını və təyinat limanını göndərin. Raydafon modeli təsdiq edəcək və ya xüsusi konstruksiya dizayn edəcək, sonra istehsal vaxtı və qablaşdırma detalları ilə FOB Ningbo kotirovkası təklif edəcək.
