Duplex Worms Gear

Məhsulun spesifikasiyası

Bir dupleks və ya ikiqat aparıcı qurd qurğusu, hər diş profilində fərqli qurğuşun açıları yaradan, bir az fərqli modul və diametrli tövbə edən cinahları olan bir qurd ilə bir qurd verir. Bu, qurdun uzunluğu və daraltma ipləri boyunca tədricən artan diş qalınlığını artırır, dəqiq geri çəkilməyə imkan verir.

Qurd çarxında fərqli modullar unikal əlavələr modifikasiya əmsalları və hər cinsdəki yuvarlanan dairə diametrləri, fərqli ön və arxa profillər meydana gətirir. Ancaq diş qalınlığı və boşluqlar təkərin ətrafında ardıcıl olaraq qalır.

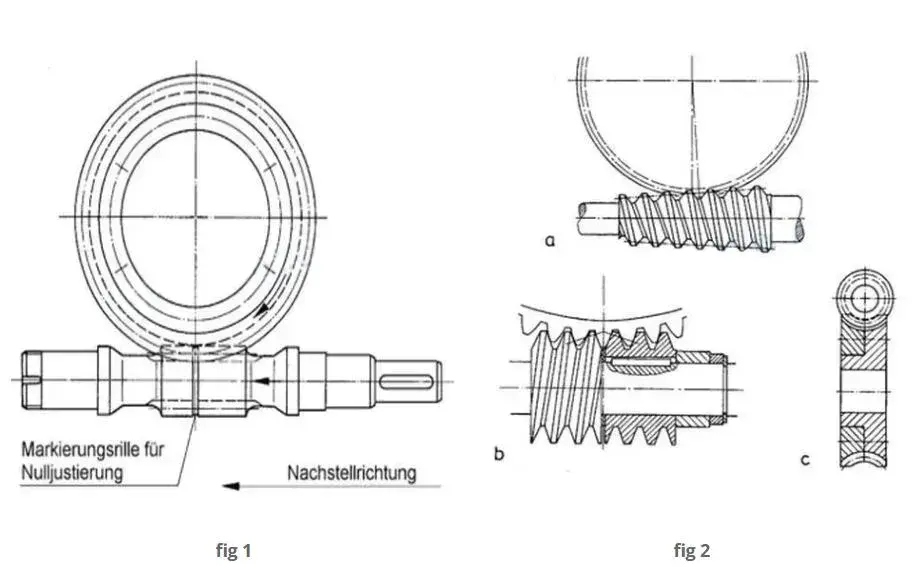

Geri dönmə, arzu olunan diş qalınlığını aradan qaldıraraq, arzuolunan arxa səviyyəyə çatmaq üçün, qurdun oxlu dəyişdirilməsi ilə tənzimlənir (bax.) Bu üsul, quraşdırılmış və ya meshing-ə təsir etmədən qurulan dişli üçün quraşdırma və davamlı düzəliş zamanı asan, dəqiq arxa tuning təmin edir.

Alternativ geri dönmə tənzimləmə metodlarına daxildir: Qurd şaftı və təkər üçün eksantrik bir mərkəzdən istifadə edərək mərkəz məsafəsini dəyişdirmək; oxlu bir taperli qurd hərəkət edir (Şəkil 2A); bir-birinə nisbətən dönə bilən və ya dəyişdirilə bilən və ya dəyişdirilə bilən iki hissəyə bölünən (OTT sistemi, Şəkil 2b); və ya sükanı iki tənzimlənən diskə bölmək (Şəkil 2c).

Məclisin ehtiyatlı qeyd

Raydafon Duplex Worms dişlilərimiz sol və sağ tərəflərdə fərqli diş modulu var, buna görə qurd dişliləri quraşdırma zamanı dəqiq uyğunlaşdırılmalıdır. Budur xatırlamaq üçün bir neçə əsas addım var:

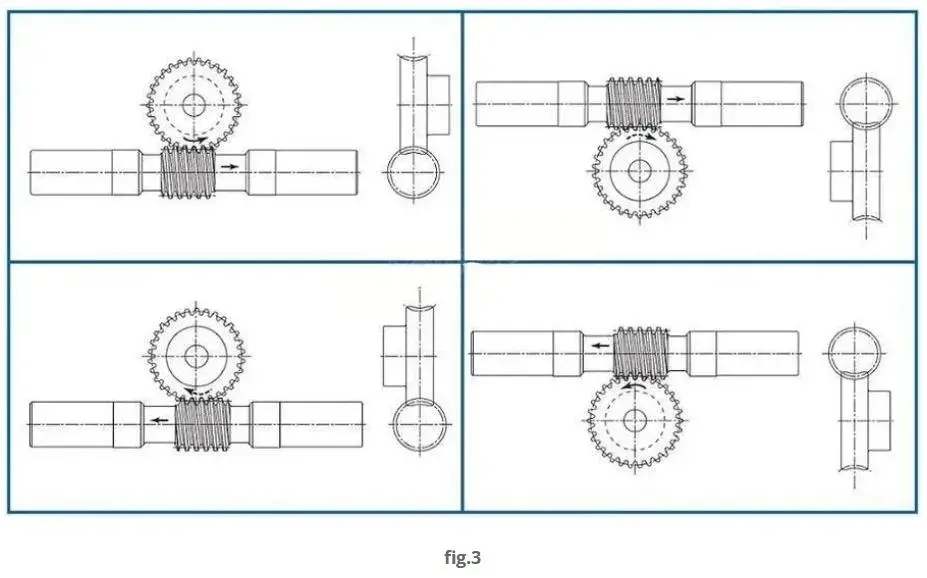

Quraşdırmadan əvvəl, montaj istiqaməti işarəsini yoxlayın. Hər ikiqat qurd dişli və qurd dişli cihazda "kompas" olan bir ox var. Quraşdırıldıqda, öndən qurd dişli və qurd dişli nöqtəsinin eyni istiqamətdə oxlarını təmin etməlisiniz (bax Şəkil 3). Əgər ox istiqaməti tərsinə və ya səhv işlədisə, qurd dişlinin mərkəzi məsafəsi çox böyük olacaq və uyğun olmaz. Çətinliklə quraşdırılıbsa belə, dişli meshing problemləri olacaq və bu, dişləri gecikdirəcək və ya sıxılmış dişlərin döyülməsi üçün çox vaxt çəkməyəcəkdir!

İstinad mövqeyini yoxlamaq

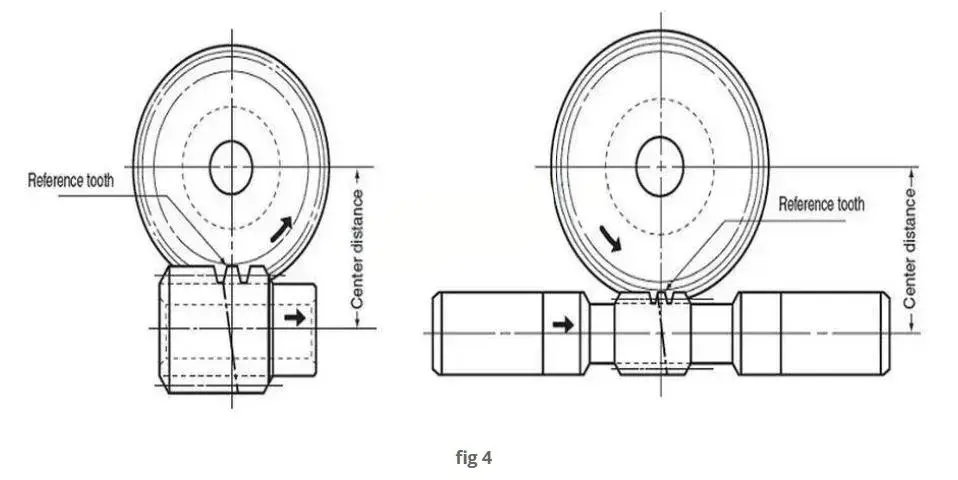

Duplex qurd dişinin ucunda bir v-yiv (60 °, 0,3 mm dərin) diş çantası istinad dişlərini qeyd edir. Dişli dəsti, sıfır-sıfır arxa (± 0.045), bu istinad dişlərinin gövdəsinin rotasiya mərkəzi ilə "a" məsafəsində "a" (4-ə baxın).

Məhsul xüsusiyyətləri

Çində mexaniki transmissiya sahəsində uzun müddət qurulmuş bir istehsalçı Raydafon, öz fabriki ustalarının incə sənətkarlıqları ilə yüksək keyfiyyətli dupleks qurdları ilə müştərilərə yüksək keyfiyyətli dupleks qurd dişli təmin etməklə bir çox maşın istehsalçılarının etibarlı bir təchizatçısıdır. Məhsullarımız mürəkkəb iş şəraiti üçün hazırlanmışdır və üç əsas üstünlük avadanlıqların işini daha narahat edir.

Dual Modulus dizaynı, daha səmərəli ötürmə: Raydafon's Duplex Worm Gears, avadanlıq üzərində "ikili mühərrik" quraşdırmaq kimi sol və sağ diş səthlərində fərqli modul istifadə edir. Yüksək güclü mis alloylu qurd dişliləri həssas ərinti polad qurdları ilə uyğunlaşır. Səkkiz əl ilə üyüdülməsindən sonra dişləmə sıxdır və sürüşmür və ötürmə səmərəliliyi adi qurd dişlilərindən 20% yüksəkdir. Zhejiang'deki bir toxuculuq maşın fabriki, dupleks qurd dişlilərimizi dəyişdirdikdən sonra avadanlıqların enerji istehlakı çox azaldı.

İki mərhələli ötürmə, yüksək tork və aşağı səs-küy: Unikal iki mərhələli ötürmə quruluşu, səs-küylü səs-küyü daha da aşağı saxlayarkən, unikal iki mərhələli ötürmə quruluşu Duplex Worm dişlilərinin fırçasını iki qat artırır. Ağır dəzgahların dəqiq incə tənzimlənməsi və ya böyük ötürücü avadanlıqların davamlı işləməsi, asanlıqla idarə edilə bilər. Guangdong-dakı bir qida emalı fabriki, işləyərkən avadanlıqların çox səs-küy yaratdığını, ancaq məhsullarımıza dəyişdirildikdən sonra seminar daha sakitdir.
