Raydafon forklift əymə silindri, 1,5-18 tonluq forkliftlərdə çəngəl dirəklərinin əyilməsini idarə etmək üçün xüsusi dizayn edilmiş hidravlik silindrdir. Uyğun porşen, silindr gövdəsi, çubuq və möhür dəsti ilə yüksək möhkəm poladdan hazırlanmışdır. İş təzyiqi 7-14 MPa, yük altında təzyiq dəyişməsi yoxdur. Standart çuxur diametri 60-100 mm, çubuq diametri 25-40 mm, vuruş 32-193 mm. Vida fiksasiyası və saxlama halqası birləşməsi dirək çıxarmadan bir neçə dəqiqə ərzində yağ möhürünü dəyişdirməyə imkan verir. Anbar, zavod və liman əməliyyatları üçün uyğundur. OEM forklift markaları üçün xüsusi çuxur, vuruş və quraşdırma məsafəsi mövcuddur. MOQ 50 ədəd, 25-35 gün toplu çatdırılma müddəti. Kotirovka üçün forklift modelini, buruq/stroke tələbini və miqdarını göndərin.
Raydafon OEM · Forklift Ehtiyat Hissələri

1,5-18 Tonluq Forkliftlər üçün Xüsusi Forklift Tilt Silindr - OEM İstehsalçı Birbaşa Təchizat

Forklift əyilmə silindri mast və çəngəllərin irəli və geri əyilməsini idarə edən hidravlik komponentdir. Raydafon 1,5-18 tonluq forkliftlər üçün yüksək dayanıqlı poladdan və uyğun porşen/çubuq/möhür dəstindən istifadə edərək əyilmə silindrləri istehsal edir. İş təzyiqi yük altında 7-14 MPa sabitdir. Vida fiksasiyası və saxlama halqası bağlantısı, dirəkdən çıxarılmadan bir neçə dəqiqə ərzində yağ möhürünün dəyişdirilməsinə imkan verir. Anbar yüklənməsi, zavodun qaldırılması və liman dövriyyəsi üçün uyğundur.

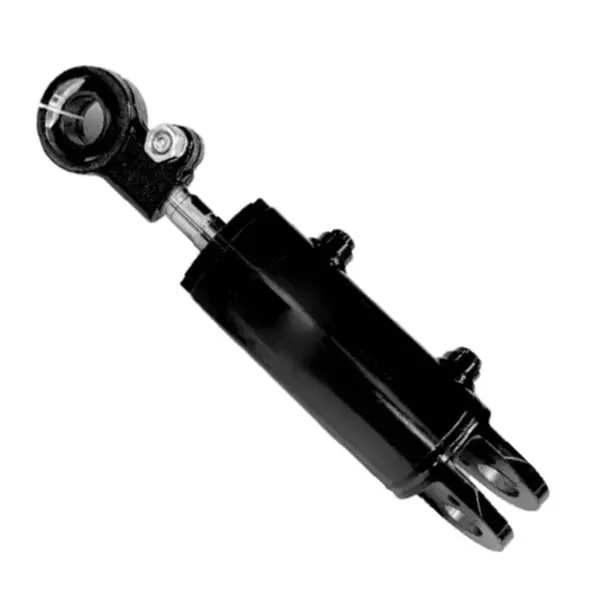

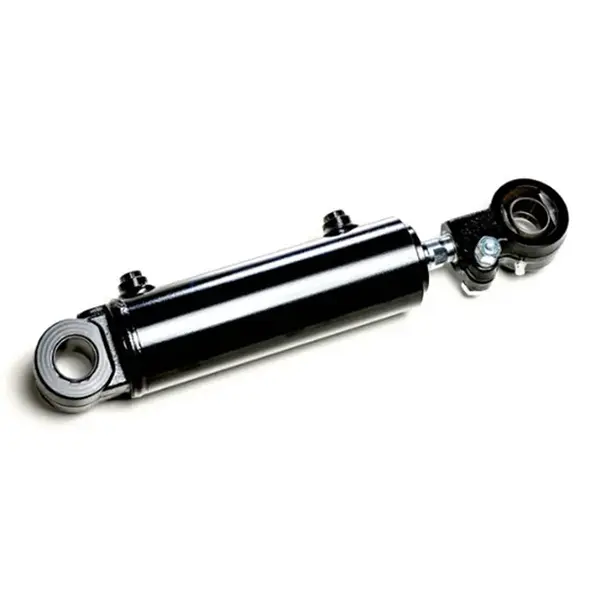

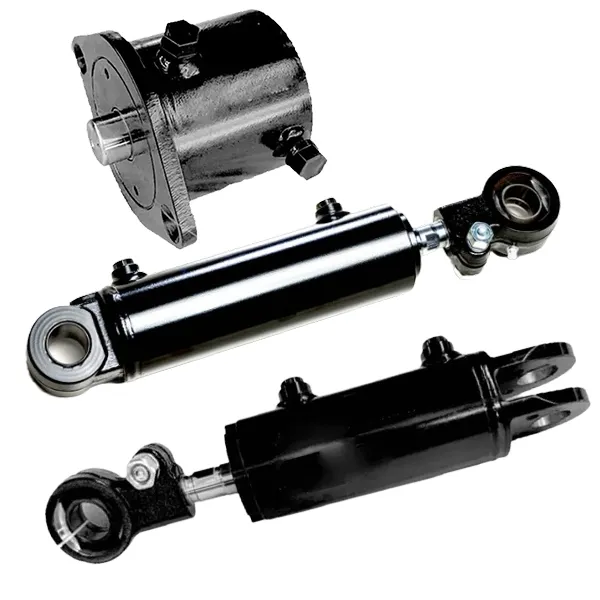

Forklift tilt cylinder Raydafon OEM manufacturer 1,5-18 ton
7-14 MPa İş təzyiqi
Φ60-100 mm Buruq diametri
Φ25-40 mm Çubuğun diametri
32-193 mm Vuruş
3,4-22 kq Vahid çəki
Məhsul anatomiyası

Tilt Silindrinin İçində - 25 Uyğun Parça

Silindr əmtəə avadanlığından yığılmır. Piston, silindr gövdəsi, porşen çubuğu və möhür dəsti təcrübəli çilingərin uyğun cütü əl ilə bitirdiyi kimi dəst kimi uyğunlaşdırılıb. Buna görə silindr illərlə vəzi təzyiqini itirmədən yüksək təzyiq altında sabit işləyir.

Fərqli forklift tonajları müxtəlif daxili diametrlərdən və vuruşlardan istifadə edir, ona görə də əyilmə silindr modeli yük maşınına uyğun olmalıdır. Raydafon QA20V500-dən A45M300-ə qədər yeddi standart modeli ehtiyatda saxlayır və istehsal edir və müştəri rəsminə uyğun olaraq fərdi model istehsal edə bilər. Bunun əvəzinə şaquli qaldırma funksiyasına ehtiyacı olan yük maşınları üçün Raydafon da istehsal edirForklift qaldırıcı silindr.

Forklift tilt cylinder parts anatomy

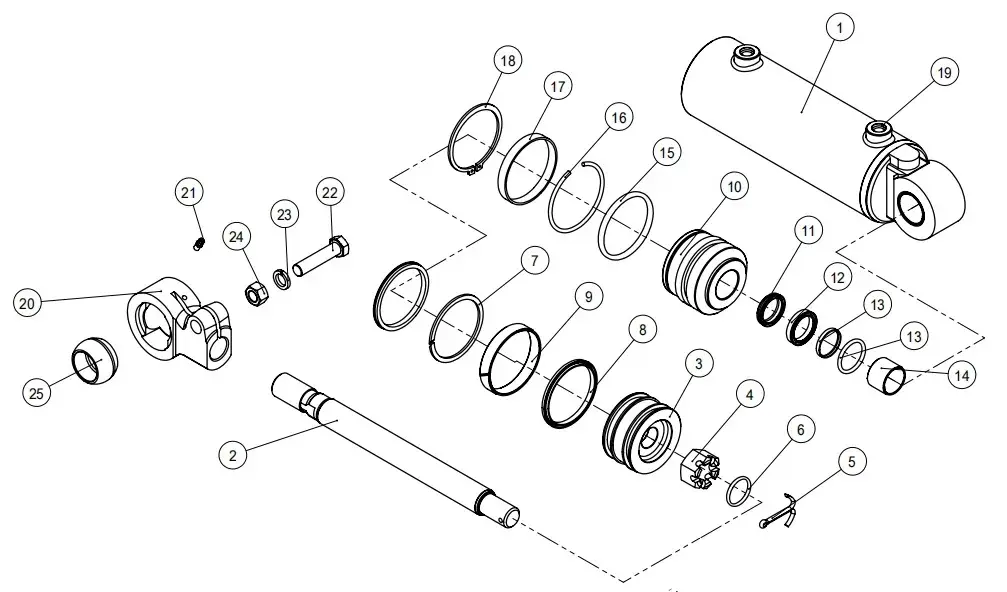

Nömrələnmiş hissələrin diaqramı — 25 uyğunlaşdırılmış komponent

25 Hissəli Komponent Siyahısı

Parçalanmış görünüşə uyğun olmaq üçün hissələr aşağıda nömrələnmişdir. 1-25 rəqəmləri yuxarıdakı diaqrama uyğundur.

01Silindr yuvası assy
02piston çubuğu
03piston
04Altıgen qoz
05Çubuq sancaqları
06O-Ring
07Back-Ring
08Delik Sızdırmazlığı
09Üzük taxmaq
10Bələdçi Buş
11Toz Silecek
12U-Ring
13Çubuq möhürü
14Du Buş
15O-Ring
16Dairəvi tel
17Açar üzük
18Mil üçün dövrələr
19Fiş
20Klevis
21Yağ məmə
22Bolt
23Yay yuyucuları
24qoz
25Sferik rulman

Standart Model Matrisi — Yeddi Buruq/Vuruş Kombinasiyası

Forkliftinizin tonajına və montaj modelinizə uyğun modeli seçin və ya xüsusi quraşdırma üçün OEM rəsminizi göndərin. Aşağıda sadalanan bütün modellər eyni uyğun porşen / çubuq / möhür arxitekturasını paylaşır.

Rəsm nömrəsi Buruq ΦD Çubuq Φd Vuruş S Quraşdırın. L Təzyiq Liman Çəki
QA20V500-405000-000 Φ60 Φ30 32 109 18 MPa 2-M14×1,5 3,4 kq
S16N450-600000-001Z Φ63 Φ25 55 368 18,1 MPa 2-G1/4 8,2 kq
RTE35M300-600000-500 Φ85 Φ35 180 565 18,1 MPa 2-M16×1,5 17 kq
A15N450-600000AZ Φ65 Φ25 109 514 18,1 MPa 2-G1/4 11,6 kq
A30M300-600000-000B Φ70 Φ30 156 453 18,1 MPa 2-G1/4 12 kq
A35M300-600000-000C Φ80 Φ30 156 456.5 18,1 MPa 2-G1/4 13 kq
A45M300-600000Z Φ100 Φ40 193 498 18,1 MPa 2-M16×1,5 22 kq

Modelinizi tapa bilmirsiniz? OEM rəsm nömrəsini və ya fiziki nümunəni göndərin. Raydafon reverse-mühəndisləri, bir nümunə istehsal edir və eyni rəsmdə partiyadan sitatlar gətirir. Daha geniş forklift hidravlik silindr diapazonu üçün baxınForklift Hidravlik Silindrkateqoriya.

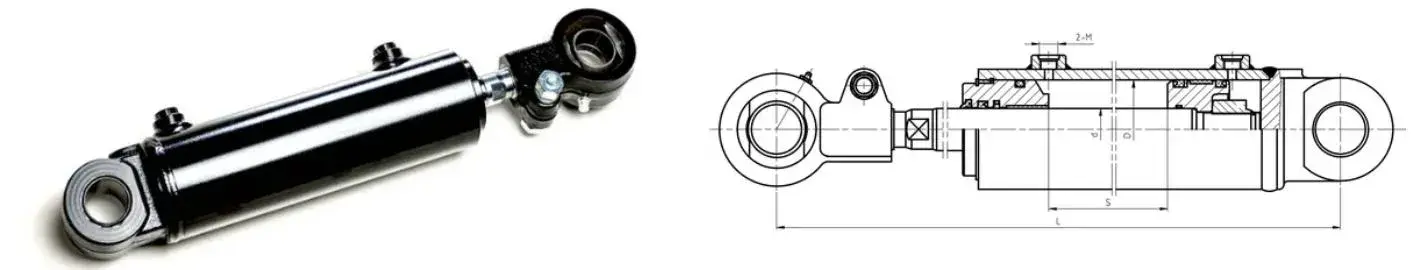

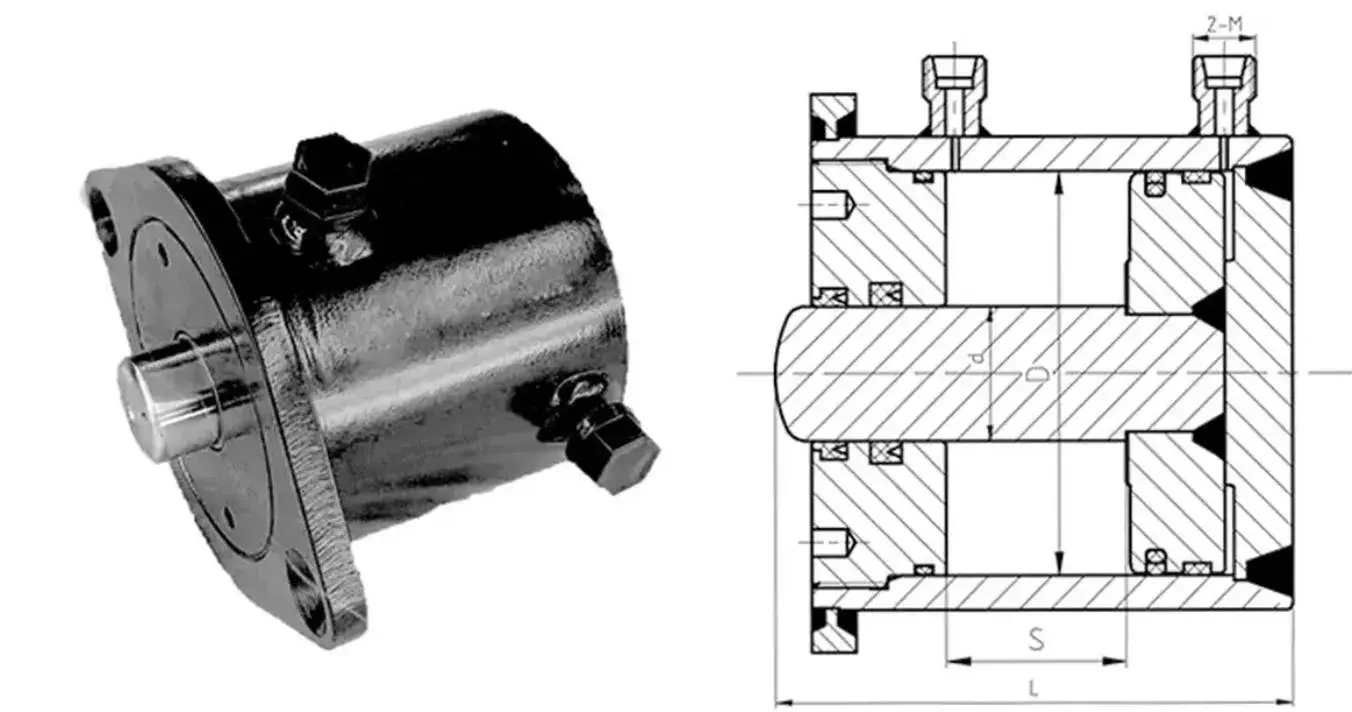

Forklift tilt cylinder dimension drawing 1
Model QA20V500-405000-000 · Φ60 × Φ30 × 32 vuruş
Forklift tilt cylinder dimension drawing 2
Modellər S16N450 / RTE35M300 / A15N450

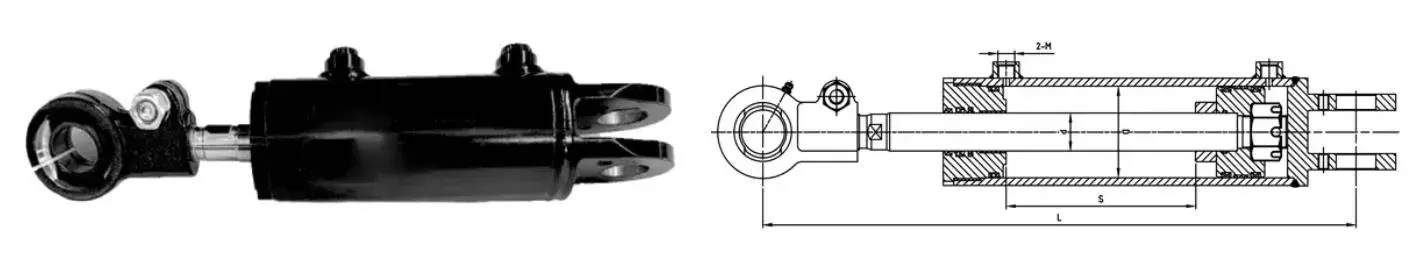

Forklift tilt cylinder dimension drawing 3
Modellər A30M300 / A35M300 / A45M300
Forklift tilt cylinder dimension drawing overview
Quraşdırmaya ümumi baxış — montaj nümunəsi və interfeys ölçüləri
İş prinsipi

Tilt Silindr Mastını necə hərəkət etdirir

Dönmə silindri pistonu irəli və arxaya əymək üçün dirəyi hərəkətə gətirən qarşılıqlı hərəkətlə itələyir. Hidravlik yağ silindr bazasındakı iki portdan biri vasitəsilə daxil olur; porşen çubuğu uzanır və dirəyi irəli itələyir və ya geri çəkilib dirəyi geri çəkir. Different from other hydraulic components, this cylinder runs smoothly in both directions because the bore and rod surfaces are matched to the seal set.

On heavy or irregular cargo, the operator uses the tilt function to level the load before lifting. Dəqiq bucaq nəzarəti yükün yerdəyişməsinə mane olur və yük maşınının sabit qalmasını təmin edir. Raydafon əyilmə silindrini 7-14 MPa iş təzyiqi altında sınaqdan keçirir ki, cavab tam yük altında hamar qalır.

Raydafon Forklift Tilt Silindrlərinin üstünlükləri

01

Yüksək təzyiq altında sabitdir

Uyğunlaşdırılmış porşen, çubuq və möhür dəsti təzyiqi 7-14 MPa səviyyəsində sabit saxlayır. Ağır yük altında və ya uzun iş növbələrində dalğalanma yoxdur.

02

Aşınmaya davamlı möhür qarışığı

Sızdırmazlıqlar aşağı yağ sızması və aşağı aşınma ilə aşınmaya davamlı birləşmədən hazırlanır. Tozlu anbarlarda və ya rütubətli mühitlərdə etibarlıdır.

03

Sürətli təmir dizaynı

Vida fiksasiyası və saxlama halqası bir neçə dəqiqə ərzində yağ möhürünün dəyişdirilməsinə imkan verir. Yük maşınından bütün dirəyi çıxarmağa ehtiyac yoxdur.

04

Yeddi standart model

Buruq Φ60 ilə Φ100, çubuq Φ25 ilə Φ40, vuruş 32 ilə 193 mm. Xüsusi alət sifarişi olmadan 1,5-18 tonluq forklift tətbiqlərinin əksəriyyətini əhatə edir.

05

OEM dəstəyi

Forklift markası və modelini və ya rəsm nömrəsini göndərin. Raydafon reverse-mühəndisləri, nümunələr götürür və eyni rəsm üzrə xüsusi partiyadan sitatlar gətirir.

06

Birbaşa zavod təchizatı

Raydafonun öz zavodunda istehsal olunub. Müştərilər treyderlə deyil, istehsalçı ilə məşğul olurlar. Satışdan sonra sürətli cavab və sabit partiya keyfiyyəti.

Forklift əyilmə silindrlərinin istifadə edildiyi yerlərdə

  • A
    Anbarın yüklənməsi və boşaldılması

    Operatorun qaldırmadan əvvəl yükü bərabərləşdirməli olduğu konteynerlərin yüklənməsi, paletlərin yığılması və rəflərin köçürülməsi. Dəqiq bucaq nəzarəti yükün yerdəyişməsinin qarşısını alır.

  • B
    Zavod qaldırma əməliyyatları

    Forkliftin qaldırma dövrü ərzində yükü tarazlaşdırmaq üçün dirəyi irəli və ya geri əymək lazım olduğu ağır və ya qeyri-müntəzəm sənaye yükləri.

  • C
    Liman və logistika dövriyyəsi

    Dönmə silindrinin hər növbədə minlərlə dövrə işlədiyi davamlı ağır iş dövrü mühitləri. Uyğun möhürlər və aşağı aşınma onu sızma olmadan işləməyə davam etdirir.

  • D
    Satışdan sonra və ehtiyat hissələrin paylanması

    1,5-18 tonluq yük maşınları üçün etibarlı OEM-ekvivalent əyilmə silindrinə ehtiyacı olan forklift dilerləri və satış sonrası təchizatçılar. Həm anbar ehtiyatı, həm də xüsusi istehsal mövcuddur.

Sifariş Spesifikasiya Vərəqi

Tonaj örtüyü
1,5-18 ton yük qaldırıcıları
İş təzyiqi
7-14 MPa (seçilmiş modellərdə 18,1 MPa-a qədər sınaqdan keçirilmiş zirvə)
Buruq diametri
Φ60 ilə Φ100 mm
Çubuğun diametri
Φ25 - Φ40 mm
Vuruş
32 ilə 193 mm arasında
Quraşdırma məsafəsi
109 ilə 565 mm arasında
Vahid çəki
3,4 ilə 22 kq arasında
Liman / interfeys
2-M14×1,5 / 2-M16×1,5 / 2-G1/4
Məclis
Sürətli möhür dəyişdirilməsi üçün vida fiksasiyası + saxlama halqası bağlantısı
Möhür dəsti
Toz silən, U-halqa, çubuq möhürü, deşik möhürü, arxa halqa, O-halqa, köhnəlmə halqası, dubush
Fərdiləşdirmə
Xüsusi buruq, çubuq, vuruş, quraşdırma məsafəsi, port növü; OEM qablaşdırma və şəxsi etiket
MOQ
Hər modelə 50 ədəd
Toplu çatdırılma müddəti
Depozit və rəsm təsdiqindən sonra 25-35 gün
Sitat əsası
Forklift modeli və tonajı, buruq/stroke tələbi, limanın ölçüsü, miqdarı, təyinat limanı

Sifarişiniz Raydafon vasitəsilə necə ötürülür

  1. 01

    Tətbiq qısası

    Forklift markasını və modelini, tonajını, tələb olunan buruq/çubuq/stroke, limanın ölçüsünü, miqdarını və təyinat limanını göndərin.

  2. 02

    Model Seçimi

    Raydafon standart modelin (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) uyğun olub olmadığını və ya fərdi quruluşun tələb olunduğunu təsdiqləyir.

  3. 03

    Nümunə və Rəsm Təsdiqi

    Raydafon fərdi quruluşlar üçün OEM hissəsini tərs mühəndisləşdirir, nümunə hazırlayır və alıcı ilə çuxur, vuruş, quraşdırma məsafəsi və port ölçülərini təsdiqləyir.

  4. 04

    Silindr gövdəsi və çubuqların emalı

    Yüksək möhkəm polad silindr gövdəsi tolerantlığa uyğunlaşdırılmışdır. Porşen çubuğu aşınmaya davamlılıq üçün torpaq və sərt xrom örtüklüdür.

  5. 05

    Quraşdırma və Təzyiq Testi

    Porşen, möhürlər, bələdçi kol və çatlaq yığılmışdır. Silindr nominal təzyiqdə sızma və hamar vuruş üçün təzyiqlə sınaqdan keçirilir.

  6. 06

    Qablaşdırma və Göndərmə

    Silindrlər pas əleyhinə yağ və qoruyucu uç qapaqları ilə taxta qutulara qablaşdırılır. Qablaşdırma siyahısı, faktura və yoxlama hesabatı ilə dəniz, hava və ya ekspres ilə göndərilir.

Sənədləşmə və Keyfiyyət Dəstəyi

  • ✓
    Material Sertifikatı

    Silindr gövdəsi və çubuq materialı sertifikatı, möhürləyici birləşmə məlumat vərəqi hər bir göndərişlə verilir.

  • ✓
    Təzyiq Testi Hesabatı

    Hər bir silindr qablaşdırmadan əvvəl nominal təzyiqdə sınaqdan keçirilir. Sızma, vuruşun hamarlığı və port uyğunluğu qeydə alınır.

  • ✓
    Ölçü Təftiş Qeydi

    Buruq, çubuq, vuruş, quraşdırma məsafəsi və liman ölçüləri sifariş edilmiş spesifikasiyaya və ya müştəri rəsminə uyğun olaraq qeydə alınır.

  • ✓
    İxrac Qablaşdırma

    Pas əleyhinə yağ və qoruyucu qapaqlı taxta qutu. Böyük silindr partiyaları dəniz yükləri üçün paletlənmiş və bağlanmışdır.

Tez-tez verilən suallar

Forklift əyilmə silindri nədir?

Forklift əyilmə silindri mast və çəngəllərin irəli və geri əyilməsini idarə edən hidravlik silindrdir. Bu, qaldırıcı silindr və sükan silindrinin yanında forklift hidravlik sisteminin əsas komponentlərindən biridir. Operator əyilmə qolunu hərəkət etdirdikdə, silindr uzanır və ya geri çəkilir, bu da dirəyi alt döngəsi ətrafında fırladır və çəngəl bucağını dəyişir.

Raydafon hansı tonaj diapazonunu əhatə edir?

Raydafon 1,5 tondan 18 tonluq forkliftlər üçün forklift əyilmə silindrləri istehsal edir. Standart modellər Φ60 mm-dən Φ100 mm-ə qədər çuxur diametrini, Φ25 mm-dən Φ40 mm-ə qədər çubuq diametrini və 32 mm-dən 193 mm-ə qədər vuruşları əhatə edir. OEM forklift markaları üçün xüsusi çuxur və vuruş mövcuddur.

Silindr hansı iş təzyiqinə tab gətirə bilər?

Silindr standart model diapazonunda 7-14 MPa iş təzyiqi üçün qiymətləndirilir, S16N450-600000-001Z və RTE35M300-600000-500 kimi xüsusi modellərdə 18,1 MPa-da sınaqdan keçirilmiş pik təzyiq qabiliyyəti ilə.

Hansı materiallardan və möhürlərdən istifadə olunur?

Silindr korpusu və piston çubuğu yüksək möhkəm poladdan hazırlanır. Sızdırmazlıq dəstinə toz silən, U-halqa, çubuq möhürü, deşik möhürü, arxa üzük, O-halqa, köhnəlmə halqası və duba daxildir. Sızdırmazlıqlar tozlu anbarda və ya rütubətli mühitlərdə az yağ sızması və az aşınma təmin edən aşınmaya davamlı birləşmədən istifadə edir.

Baxım nə qədər çətindir?

Silindr vida fiksasiyası və saxlama halqası birləşməsindən istifadə edir. Texniki qulluqçular vintləri açaraq və saxlama halqasını çıxararaq, yağ möhürünü dəyişdirə və ya silindrdə nasazlıqları aradan qaldıra bilər. Bu, bütün dirəyi forkliftdən çıxarmadan bir neçə dəqiqə ərzində edilə bilər.

Raydafon müəyyən bir forklift markası üçün OEM silindrləri istehsal edə bilərmi?

Bəli. Raydafon müştəri rəsminə və ya mövcud nümunəyə qarşı OEM istehsalını dəstəkləyir. Forklift markasını və modelini, buruq diametrini, çubuğun diametrini, vuruşunu, quraşdırma məsafəsini, limanın ölçüsünü və miqdarını göndərin və Raydafon xüsusi əyilmə silindrini təklif edəcək.

MOQ və çatdırılma müddəti nədir?

MOQ hər model üçün 50 ədəddir. Toplu çatdırılma müddəti, modelin mürəkkəbliyindən və sifariş miqdarından asılı olaraq depozit və rəsm təsdiqindən sonra 25-35 gündür.

Kotirovkanı necə tələb edə bilərəm?

Forklift modelinizi və tonajını, tələb olunan çuxur diametrini, çubuğun diametrini, vuruşunu, quraşdırma məsafəsini, limanın ölçüsünü, miqdarını və təyinat limanını göndərin. Raydafon FOB Ningbo kotirovkası, çatdırılma vaxtı və qablaşdırma təfərrüatları ilə cavab verəcək.

Xüsusi Forklift Tilt Silindrlərini Almağa hazırsınız?

Forklift modelinizi və tonajınızı, buruq/stroke tələbinizi, liman ölçüsünü və sifariş miqdarını göndərin. Raydafon modeli təsdiq edəcək və ya xüsusi konstruksiya dizayn edəcək, sonra istehsal vaxtı və qablaşdırma detalları ilə FOB Ningbo kotirovkası təklif edəcək.

İndi Kotirovka tələb edin
Sorğu göndərin
