Məhsul
Forklift qaldırıcı silindr
  • Forklift qaldırıcı silindrForklift qaldırıcı silindr
  • Forklift qaldırıcı silindrForklift qaldırıcı silindr

Forklift qaldırıcı silindr

Raydafon forklift silindri çəngəl vaqonunu qaldıran və endirən dirəkdə quraşdırılmış şaquli qaldırıcı komponentdir. Uyğun bir porşen və optimallaşdırılmış sızdırmazlıq halqası quruluşu ilə yüksək möhkəm poladdan istehsal edilmişdir. Standart modellər Φ56-60 mm çuxur, Φ45 mm çubuq, 1500-1505 mm vuruş və 17,5-18,1 MPa iş təzyiqini əhatə edir. Qabaqcıl modellərə həm yükü, həm də dirək strukturunu qoruyaraq, tam vuruşda ağır zərbənin qarşısını alan bufer cihazı daxildir. Elektrikli və dizel forkliftlərə uyğundur. N30M300-dən A2A35M300-ə qədər beş standart model, OEM üçün xüsusi çuxur və vuruş mövcuddur. MOQ 50 ədəd, 25-35 gün toplu çatdırılma müddəti. Kotirovka üçün forklift modelini, vuruş tələbini və miqdarını göndərin.
Raydafon · Çin OEM İstehsalçısı

Elektrikli və Dizel Forkliftlər üçün Xüsusi Forklift Lift Silindr - 1500 mm Stroke, OEM Birbaşa Təchizat

Forklift qaldırıcı silindr, çəngəl vaqonunu qaldıran və endirən dirəkdə quraşdırılmış şaquli hidravlik silindrdir. Raydafon onu uyğun porşen və yağ sızmasını və aşınmasını azaldan optimallaşdırılmış sızdırmaz halqa strukturu ilə yüksək möhkəmlikli poladdan istehsal edir. Qabaqcıl modellərə tam vuruş zamanı sərt zərbənin qarşısını alan, kövrək yükü qoruyan və dirəkdə aşınmanı azaldan bufer cihazı daxildir.

ilə uyğun gəlir Elektrik və dizel
İş təzyiqi 17,5-18,1 MPa
Buruq ΦD Φ56 ilə Φ60 mm
Çubuq Φd Φ45 mm
Stroke S 1500-1505 mm
Vahid çəki 32,6-50 kq
Şaquli və üfüqi

Lift Silindr vs Tilt Silindr - Lift Silindr əslində nə edir

Şaquli ox

Qaldırıcı silindr(bu məhsul)

  • HərəkətŞaquli yuxarı və aşağı
  • FunksiyaÇəngəl vaqonunu qaldırır və endirir
  • Vuruş diapazonu1500-1505 mm standart
  • MontajMast relslərinin içərisinə quraşdırılmışdır
  • Bufer cihazıQabaqcıl modellərdə mövcuddur
Üfüqi ox

Eğimli silindr

  • Hərəkətİrəli və geri əyilmə
  • FunksiyaMast və çəngəl bucağını dəyişir
  • Vuruş diapazonu32-193 mm
  • MontajMast əsas döngəsinə bərkidilir
  • Bufer cihazıAdətən tələb olunmur
Forklift Tilt Silindrinə baxın →

Hər iki silindr qaldırma və yerləşdirmə dövrü zamanı birlikdə işləyir: operator yükü düzəltmək üçün dirəyi əyir, sonra qaldırıcı silindrlə vaqonu qaldırır. Eyni zavoddan olan iki silindrin uyğunlaşdırılması hidravlik reaksiyanı ardıcıl saxlayır və ehtiyat hissələrinin inventarını asanlaşdırır. Tam çeşid siyahıda verilmişdirForklift Hidravlik Silindrkateqoriya.

Beş Standart Model - Tam Spesifikasiya Cədvəli

Bütün beş model eyni yüksək möhkəmlikli polad gövdə və uyğun sızdırmazlıq halqası arxitekturasını paylaşır. Forklift dirəyinizə və quraşdırma məsafəsinə uyğun olan modeli seçin və ya xüsusi quraşdırma üçün OEM rəsminizi göndərin.

Rəsm nömrəsi Buruq ΦD Çubuq Φd Stroke S Quraşdırın. L Təzyiq Liman Çəki
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18,1 MPa G1/2 32,6 kq
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18,1 MPa M22×1,5 36 kq
3.5N4.5H-400000-003 Φ60 Φ45 1505 1780 17,5 MPa M22×1,5 41 kq
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18,1 MPa G1/2 46 kq
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18,1 MPa M22×1,5 50 kq

Quraşdırma məsafənizlə uyğunlaşa bilmirsiniz? OEM rəsm nömrəsini və ya fiziki nümunəni göndərin. Raydafon reverse-mühəndisləri, bir nümunə istehsal edir və eyni rəsmdə partiyadan sitatlar gətirir. Digər mobil maşınlarda istifadə edilən daha geniş hidravlik silindr diapazonu üçün baxınHidravlik silindrkateqoriya.

Ölçü rəsmləri

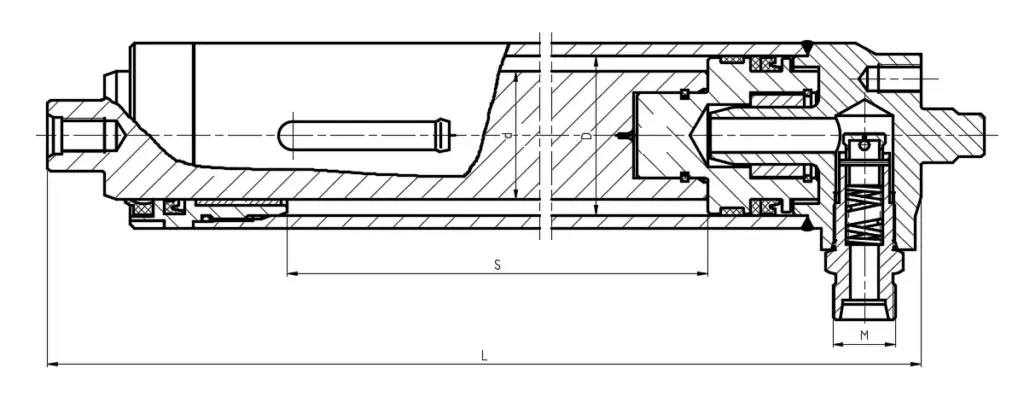

Forklift lift cylinder dimension drawing
Quraşdırmaya ümumi baxış — montaj nümunəsi, buruq/çubuq interfeysi və port mövqeyi

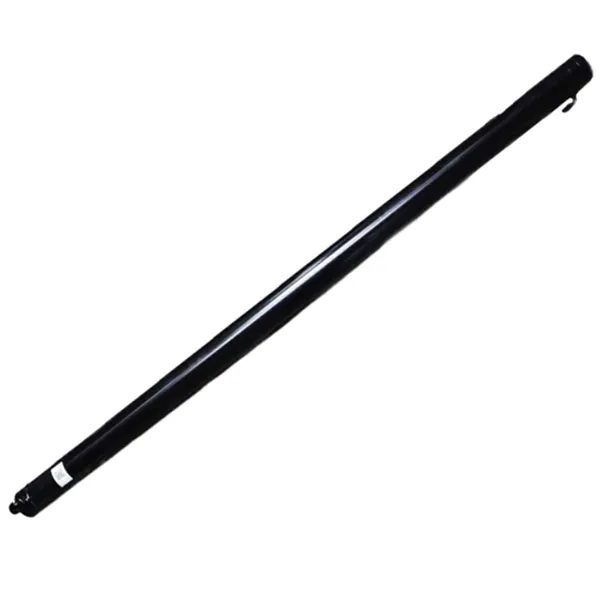

Forklift lift cylinder product detail
Məhsul təfərrüatı — sızdırmazlıq halqasının quruluşu və porşen yığımı
Forklift lift cylinder application photo
Tətbiq — işləyən forklift dirəyinə quraşdırılmışdır
Mühəndislik dizaynı

Silindr ömrünü uzadan dörd dizayn nöqtəsi

01

Yüksək möhkəmlikli polad korpus

Aşınma müqaviməti və emal müqaviməti əsas tələblərdir. Gündəlik dövrələrdə işləyən ağır yük maşınlarında uzun xidmət müddətindən sonra silindr səthi az görünən aşınma göstərir.

02

Uyğun porşen və sızdırmazlıq halqası

Piston həndəsəsi və sızdırmazlıq halqasının profili dəst kimi uyğunlaşdırılır. Sızdırmazlıq halqasının strukturu optimallaşdırıldıqdan sonra yağ sızması nasazlıqları əhəmiyyətli dərəcədə azalır - bir müştəri texniki xidmət tezliyinin təxminən yarıya endiyini bildirdi.

03

Cavab verən qaldırıcı nəzarət

Silindr qolun girişinə dərhal cavab verir. Operatorlar təcili qaldırma zamanı sürətlə hərəkət edə və ya kövrək yükdə dəqiq yerləşmə üçün sürəti azalda bilər - gecikmə, sıçrayış yoxdur.

04

Qabaqcıl modellərdə bufer cihazı

Vuruşun sonu tamponu çəngəl mastın yuxarı hissəsinə çatdıqda pistonu yavaşlatır. Sərt təsir yoxdur, vibrasiya yoxdur — bu, kövrək malları qoruyur və dirəkdə struktur aşınmasını azaldır.

Raydafon Forklift Lift Silindrlərinin üstünlükləri

  • A
    Elektrikli və dizel forkliftlərə uyğundur

    Beş standart model əksər forklift dayaqlarını əhatə edir. 1658 mm-dən 1808 mm-ə qədər quraşdırma məsafələri ümumi anbar və logistika yük maşınlarına uyğun gəlir.

  • B
    Davamlı dövrlərdə sabit təzyiq

    Qiymətləndirilmiş 17,5-18,1 MPa. Uyğunlaşdırılmış porşen və möhür dəsti heç bir sürüşmə olmadan tez-tez yuxarı-aşağı dövrlərdə təzyiqi sabit saxlayır.

  • C
    Aşağı yağ sızması, aşağı aşınma

    Optimallaşdırılmış möhür quruluşu tozlu anbarda və rütubətli mühitlərdə sızıntıları azaldır. Aşağı texniki xidmət tezliyi birbaşa əməliyyat xərclərini azaldır.

  • D
    Bufer cihazının qorunması

    Qabaqcıl modellər vuruşun sonunda pistonu ləngidir, kövrək yükə güclü təsirin qarşısını alır və mast və silindrin özünün aşınmasını azaldır.

  • E
    OEM dəstəyi

    Forklift markası və modeli və ya rəsm nömrəsini göndərin. Raydafon reverse-mühəndisləri, nümunələr götürür və eyni rəsm üzrə xüsusi partiyadan sitatlar gətirir.

  • F
    Birbaşa zavod təchizatı

    Raydafon-un Ningbodakı öz zavodunda istehsal edilmişdir. Müştərilər satışdan sonrakı sürətli reaksiya və sabit partiya keyfiyyəti ilə birbaşa istehsalçı ilə əlaqə saxlayırlar.

Forklift Lift Silindrlərinin İstifadə Olduğu Yerlər

Anbarın yüklənməsi və boşaldılması

Konteynerlərin yüklənməsi, paletlərin yığılması və rəflərin köçürülməsi. Həssas qaldırıcı nəzarət standart palet yüklərinin idarə edilməsini sürətləndirir.

Zavod qaldırma əməliyyatları

Operatorun yığma üçün dirək başında incə hündürlüyə nəzarət tələb etdiyi ağır və ya qeyri-müntəzəm sənaye yükləri.

Liman və logistika dövriyyəsi

Davamlı ağır dövran mühitləri. Tampon cihazı və aşağı aşınma möhürləri silindrin hər növbədə minlərlə dövrədən keçməsini təmin edir.

Satışdan sonra və ehtiyat hissələri

Məşhur yük maşını modelləri üçün etibarlı OEM-ekvivalent lift silindrinə ehtiyacı olan forklift dilerləri və satış sonrası təchizatçılar. Stok və sifarişli istehsal həm də mövcuddur.

Sifariş Spesifikasiya Vərəqi

Uyğunluq
Elektrikli və dizel forkliftlər
İş təzyiqi
17,5-18,1 MPa
Buruq diametri
Φ56 ilə Φ60 mm
Çubuğun diametri
Φ45 mm
Vuruş
1500 ilə 1505 mm arasında
Quraşdırma məsafəsi
1658 ilə 1808 mm
Vahid çəki
32,6 ilə 50 kq arasında
Liman / interfeys
G1/2, M22×1,5
Bufer cihazı
Zərbəsiz tam vuruş dayandırmaq üçün qabaqcıl modellərdə mövcuddur
Sızdırmazlıq
Yağ sızmasını və aşınmasını azaltmaq üçün optimallaşdırılmış sızdırmazlıq halqası quruluşu
Fərdiləşdirmə
Xüsusi buruq, vuruş, port növü, OEM qablaşdırma və şəxsi etiket
MOQ
Hər modelə 50 ədəd
Toplu çatdırılma müddəti
Depozit və rəsm təsdiqindən sonra 25-35 gün
Sitat əsası
Forklift modeli və tonajı, tələb olunan vuruş, limanın ölçüsü, miqdarı, təyinat limanı

Sifarişiniz Raydafon vasitəsilə necə ötürülür

01

Tətbiq qısası

Forklift markasını və modelini, tonajını, tələb olunan vuruşunu, liman ölçüsünü, miqdarını və təyinat limanını göndərin.

02

Model Seçimi

Raydafon standart modelin (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) uyğun olub olmadığını və ya fərdi quruluşa ehtiyac olub olmadığını təsdiqləyir.

03

Nümunə və Rəsm Təsdiqi

Raydafon fərdi quruluşlar üçün OEM hissəsini tərs mühəndisləşdirir, nümunə hazırlayır və alıcı ilə çuxur, vuruş, quraşdırma məsafəsi və port ölçülərini təsdiqləyir.

04

Korpus və Çubuqların Emalı

Yüksək möhkəm polad silindr gövdəsi tolerantlığa uyğunlaşdırılmışdır. Porşen çubuğu aşınmaya davamlılıq üçün torpaq və sərt xrom örtüklüdür.

05

Montaj və Bufer Tuning

Piston, möhürlər, bələdçi kol və tampon qurğusu yığılmışdır. Bufer vuruşu tənzimlənir ki, dayanma nominal təzyiqdə təsirsiz olsun.

06

Qablaşdırma və Göndərmə

Silindrlər pas əleyhinə yağ və qoruyucu uç qapaqları ilə taxta qutulara qablaşdırılır. Qablaşdırma siyahısı, faktura və yoxlama hesabatı ilə dəniz, hava və ya ekspres ilə göndərilir.

Sənədləşmə və Keyfiyyət Dəstəyi

  • ✓
    Material Sertifikatı

    Silindr gövdəsi və çubuq materialı sertifikatı, möhürləyici birləşmə məlumat vərəqi hər bir göndərişlə verilir.

  • ✓
    Təzyiq Testi Hesabatı

    Hər bir silindr qablaşdırmadan əvvəl nominal təzyiqdə sınaqdan keçirilir. Sızma, vuruşun hamarlığı və port uyğunluğu qeydə alınır.

  • ✓
    Ölçü Təftiş Qeydi

    Buruq, çubuq, vuruş, quraşdırma məsafəsi və liman ölçüləri sifariş edilmiş spesifikasiyaya və ya müştəri rəsminə uyğun olaraq qeydə alınır.

  • ✓
    İxrac Qablaşdırma

    Pas əleyhinə yağ və qoruyucu qapaqlı taxta qutu. Böyük silindr partiyaları dəniz yükləri üçün paletlənmiş və bağlanmışdır.

Tez-tez verilən suallar

Forklift silindri nədir?

Forklift qaldırıcı silindr, çəngəl vaqonunu qaldıran və endirən dirəkdə quraşdırılmış şaquli hidravlik silindrdir. O, hidravlik təzyiqi şaquli ox boyunca xətti hərəkətə çevirir və əyilmə silindrinin və sükan silindrinin yanında forkliftdə üç əsas hidravlik silindrdən biridir.

Lift silindri ilə əyilmə silindrinin fərqi nədir?

Lift silindr şaquli olaraq hərəkət edir və çəngəl vaqonunun hündürlüyünə nəzarət edir. Dönmə silindr üfüqi olaraq hərəkət edir və mastın irəli və geri bucağına nəzarət edir. Hər ikisi yük qaldırarkən və ya yerləşdirərkən birlikdə işləyirlər. Raydafon hər ikisini istehsal edir və əyilmə silindri saytda ayrıca verilmişdir.

Bu silindr hansı iş təzyiqini idarə edir?

Modeldən asılı olaraq, iş təzyiqi 17,5 MPa və ya 18,1 MPa-dır. Buruq və çubuq ölçüləri bu təzyiq diapazonuna uyğundur, beləliklə silindr davamlı qaldırma dövrləri altında təzyiqi sabit saxlayır.

Hansı materiallardan və möhürlərdən istifadə olunur?

Silindr gövdəsi və piston çubuqları yüksək möhkəm poladdan hazırlanır. Sızdırmazlıq dəsti optimallaşdırılmış sızdırmazlıq halqası strukturu ilə aşınmaya davamlı birləşmədən istifadə edir. Bu struktur yağ sızmasını və aşınmasını azaldır, bu da tozlu anbarda və ya rütubətli mühitlərdə xidmət müddətini uzadır.

Bufer cihazı nədir və nə üçün vacibdir?

Qabaqcıl Raydafon modellərində silindrdə vuruşun sonunda bir tampon cihazı var. Çəngəl dirəyin yuxarı hissəsinə çatdıqda, tampon pistonu yavaşlatır ki, heç bir sərt "cingilti" və ya vibrasiya olmasın. Bu, kövrək yükü qoruyur və mast və silindrin özünə təsir edən aşınmanı azaldır.

Hansı forkliftlərə uyğundur?

Beş standart model ümumi elektrik və dizel forklift tətbiqlərini əhatə edir. Quraşdırma məsafəsi 1658 mm-dən 1808 mm-ə qədərdir, buna görə də əksər standart dirəklər uyğun bir modelə malikdir. OEM dirəkləri və ya köhnə yük maşınları üçün Raydafon xüsusi çuxur, vuruş və quraşdırma məsafəsini dəstəkləyir.

MOQ və çatdırılma müddəti nədir?

MOQ hər model üçün 50 ədəddir. Toplu çatdırılma müddəti, modelin mürəkkəbliyindən və sifariş miqdarından asılı olaraq depozit və rəsm təsdiqindən sonra 25-35 gündür.

Kotirovkanı necə tələb edə bilərəm?

Forklift modelinizi və tonajınızı, tələb olunan vuruşu, liman ölçüsünü, miqdarını və təyinat limanını göndərin. Raydafon modeli təsdiq edəcək və ya xüsusi konstruksiya dizayn edəcək, sonra istehsal vaxtı və qablaşdırma detalları ilə FOB Ningbo kotirovkası təklif edəcək.

Xüsusi Forklift Lift Silindrlərini Almağa hazırsınız?

Forklift modelinizi və tonajınızı, tələb olunan vuruşunuzu, liman ölçüsünü və sifariş miqdarını göndərin. Raydafon standart modeli təsdiqləyəcək və ya fərdi quruluş dizayn edəcək, sonra istehsal vaxtı və qablaşdırma detalları ilə FOB Ningbo kotirovkası təklif edəcək.
