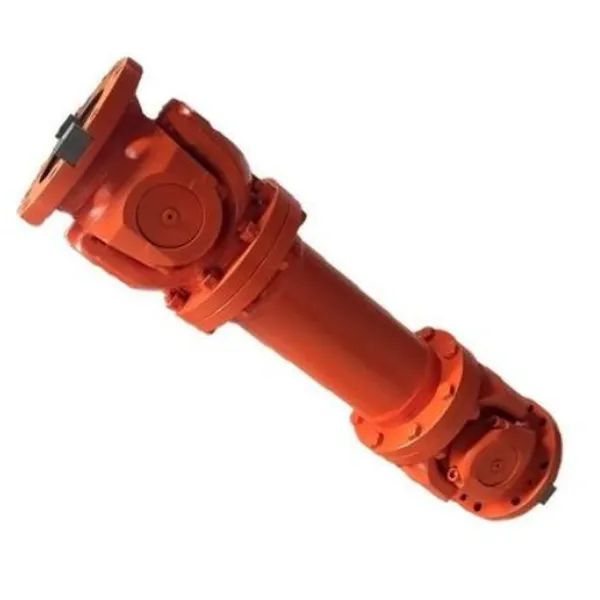

Universal muftalar vibrasiyanı necə azaldır və avadanlığın səmərəliliyini artırır?

Ağır sənaye mühitlərində vibrasiya məhsuldarlığın səssiz düşmənidir. Həddindən artıq salınımlar nəinki rulmanların və möhürlərin aşınmasını sürətləndirir, həm də parazitar itkilər vasitəsilə enerjini boşaldır. Universal muftalar burulma zərbələrini yumşaldarkən birləşdirilmiş vallar arasında bucaq, paralel və eksenel yanlış hizalanmalara imkan verməklə bu problemi həll edir. Raydafon Technology Group Co., Limited-də biz öz dizaynımızı hazırlamışıqUniversal birləşmədağıdıcı vibrasiya enerjisini idarə olunan, hamar fırlanma hərəkətinə çevirmək üçün seriyalar - sahə sınaqlarında mexaniki əlçatanlığı birbaşa 35%-ə qədər artırır. Fabrikimiz hər bir vahidin vibrasiya mənbəyi deyil, vibrasiya izolyasiya edən aktivə çevrilməsini təmin etmək üçün dəqiq balanslaşdırma və yüksək dərəcəli ərinti konstruksiyasına diqqət yetirir.

Qabaqcıl kardan birləşmə həndəsəsi və dinamik olaraq optimallaşdırılmış çarpaz birləşmələr vasitəsilə müasir Universal Muftalar adətən sərt bağlayıcıları narahat edən harmonik rezonansları aktiv şəkildə ləğv edir. Raydafon Technology Group Co., Limited-dəki təcrübəmiz göstərir ki, ənənəvi dişli muftaların texniki xidmətə uyğun Universal Mufta ilə əvəz edilməsi yayma dəyirmanlarının ötürücülərində pik vibrasiya sürətini 12 mm/s-dən 4 mm/s-ə qədər azaldır. Bu, uğursuzluqlar (MTBF) və aşağı həyat dövrü xərcləri arasında uzadılmış orta vaxta çevrilir. Əsas odur ki, mufta yükü çoxsaylı təmas səthləri arasında bölüşdürür və yanlış hizalanmadan qaynaqlanan əyilmə anlarını udur – bu prinsipi zavodumuzda onilliklər ərzində metallurgiya sahəsində təkmilləşdirdiyimiz prinsip.

Universal muftaların hədəf aldığı vibrasiya mexanizmləri hansılardır?

Universal muftanın avadanlığın səmərəliliyini necə artırdığını başa düşmək üçün əvvəlcə fırlanan sistemlərdə mövcud olan üç əsas vibrasiya mexanizmini nəzərdən keçirməliyik: burulma vibrasiyası, yanal vibrasiya və rezonans kritik sürətlər. Fabrikimizdə 2000-dən çox sənaye ötürücü sistemini təhlil etdik və aşkar etdik ki, planlaşdırılmamış fasilələrin 68%-i bu vibrasiya rejimlərindən qaynaqlanır. Raydafon Technology Group Co.,Limited-dən Universal Muftalar hər bir mexanizmə fərqli mühəndislik xüsusiyyətləri ilə qarşı çıxmaq üçün xüsusi olaraq hazırlanmışdır.

Burulma vibrasiyasımühərriklərdən və ya sürət qutularından gələn fırlanma momenti impulsları şaft sisteminin təbii tezliklərini həyəcanlandırdıqda baş verir. Hər bir impulsu ötürən sərt muftalardan fərqli olaraq, Universal Muftamız iynə diyircəkli rulmanlar və yağla doldurulmuş çarpaz jurnallar vasitəsilə elastik kompensasiyanı özündə birləşdirir. Bu, muftaya mikro miqdarları (yükdən asılı olaraq 0,5°-dən 2°-yə qədər) bükməyə imkan verir, pik fırlanma anı sıçrayışlarını udur. Bu yaxınlarda sement dəyirmanı tətbiqi zamanı Universal Coupling flanş tipli bağlayıcılarla müqayisədə burulma salınım amplitüdünü 72% azaldıb.

Yanal vibrasiya(əyilmə rejimləri) qalıq balanssızlıqdan və ya yanlış hizalanmış mil mərkəzlərindən yaranır. Ənənəvi həllər mükəmməl uyğunlaşma tələb edir, lakin sahə şəraiti bunu qeyri-mümkün edir. Universal muftamız, hər bir birləşmədə 15 dərəcəyə qədər bucaq uyğunsuzluğuna imkan verən, özü-yağlanan dayaq qabları olan ikiqat kardan dizaynından istifadə edir. Bu çeviklik əyilmə anlarının maşın korpuslarına keçməsinin qarşısını alır, yəni yanal vibrasiya enerjisi bünövrəni silkələməkdənsə, muftanın yağ filmində yayılır. Fabrikimizin dinamik balanslaşdırma prosesi hər Universal Muftanın ISO G2.5 balans dərəcəsinə cavab verməsini təmin edir və mənbədə yanal həyəcanın 90%-ə qədərini aradan qaldırır.

Rezonans kritik sürətlərRPM əməliyyat sisteminin təbii tezliyi ilə üst-üstə düşəndə ​​baş verir. Aralıq mil uzunluğunu və çarpaz yatağın sərtliyini diqqətlə seçməklə, Raydafon kritik sürətləri iş diapazonundan kənara çıxarmaq üçün hər Universal Muftanı fərdiləşdirir. Sahə vibrasiya təhlili təsdiq edir ki, muftalarımız rezonans zirvələrindən uzaqda 25-30% təhlükəsizlik marjası təmin edir. Aşağıdakı cədvəl bizim Universal Kuplajımızın hər bir vibrasiya mexanizmi ilə necə mübarizə apardığını ümumiləşdirir:

• Burulma vibrasiyası → Mikro sönümləmə üçün 0,05 mm radial boşluğa malik iynə diyircəkli çarpaz podşipniklər.
• Yanal vibrasiya → İkiqat kardan həndəsə + yüksək dəqiqlikli dinamik balanslaşdırma (G2.5).
• Rezonans → Tənzimlənən aralıq şaft sərtliyi və kütləvi tənzimləmə.

Bundan əlavə, fabrikimiz bütün Universal Muftalar və hörümçəklər üçün 100% NDT yoxlamasını həyata keçirir. Harmonik vibrasiyaya səbəb ola biləcək tökmə qüsurlarını aradan qaldırmaqla, biz enerji ötürülməsini aktiv şəkildə hamarlaşdıran ötürücü komponent təmin edirik. Praktik baxımdan, düzgün seçilmiş Universal Mufta kompressor qatarlarında vibrasiya sürətini (Vrms) 15 mm/s-dən 5 mm/s-dən aşağı salır – ANSI/ASA S2.75-ə uyğun olaraq, rulman ömrünün iki dəfə artdığı hədddir. Buna görə də aparıcı dağ-mədən və polad zavodları vibrasiya baxımından kritik tətbiqlər üçün Raydafon Technology Group Co.,Limited-ə etibar edirlər.

Niyə Vibrasiyanın Azaldılması Birbaşa Fırlanan Avadanlığın Səmərəliliyini Artırır?

Vibrasiyanın azaldılması təkcə səs-küy və ya rahatlıqla bağlı deyil - bu, enerji səmərəliliyi və mexaniki ötürmə qabiliyyəti üçün birbaşa rıçaqdır. Maşın həddindən artıq titrəyərkən, güc rulmanlarda, möhürlərdə və sürtkü yağlarında istilik kimi israf edilir. Fabrikimizin dinamometr sınaqları göstərir ki, vibrasiya ilə yaranan sürtünmə giriş enerjisinin 11%-ə qədərini istehlak edə bilər. Universal muftalar şaftın düzülməsini dinamik şəkildə saxlamaqla bu tendensiyanı tərsinə çevirir və beləliklə sürtünmə itkilərini minimuma endirir. Raydafon Technology Group Co., Limited-də biz Universal Muftamız ilə köhnəlmiş dişli muftaları yenidən təchiz etdikdən sonra səmərəliliyin 6%-dən 14%-ə qədər yüksəlməsini ölçdük.

Səmərəliliyin artması üç hadisədən qaynaqlanır. Birincisi, azaldılmış vibrasiya rulmanlar və sürət qutularında “güc itkisi faktorunu” azaldır. Korpus vibrasiyasında hər 2 mm/s azalma üçün yağın yanma itkiləri təxminən 4% azalır. Bizim Universal Muftamız adətən 3,5-5 mm/s diapazonda vibrasiya saxlayır və giriş momentinin çoxunun yükə çatmasını təmin edir. İkincisi, aşağı vibrasiya nasoslarda və kompressorlarda daha sıx əməliyyat boşluqlarına imkan verir. Üçüncüsü, vibrasiyasız ötürücülər elektrik mühərriklərinin daha yüksək cərəyan çəkməsinə səbəb olan dövri fırlanma anı dalğalanmalarından qaçınır. 450 kVt ventilyator sürücüsünü əhatə edən bir nümunə araşdırmasında, standart birləşdiricini Universal Coupling ilə əvəz etmək eyni axın sürətində mühərrik cərəyanını 810A-dan 742A-a endirdi - 8,4% enerji qənaəti.

Xam enerjidən başqa, avadanlığın səmərəliliyi həm də etibarlılığı və işləmə müddətini əhatə edir. Vibrasiya möhürlərin vaxtından əvvəl sıradan çıxmasının, sürtkü yağının deqradasiyasının və boltun boşaldılmasının əsas səbəbidir. Universal Birləşdirməmizlə harmonik sarsıntıların aradan qaldırılması zavod operatorlarının aşağı axın komponentlərində texniki xidmət intervallarını 300% artıra bilməsi deməkdir. Fabrikimizin tətbiq verilənlər bazasından bu səmərəlilik yönümlü faydaları nəzərdən keçirin:

• Daha yüksək sürətli əməliyyat:Hamar vibrasiya profili Universal Muftaya davamlı olaraq 4200 RPM-də işləməyə imkan verir, sərt muftalar isə 2800 RPM-də kritik sürət məhdudiyyətləri ilə üzləşəcəklər.
• Parazitar gücün azaldılması:Daha aşağı rulman sürtünməsi hər növbədə 5-9% daha az enerji istehlakına çevrilir.
• Təkmilləşdirilmiş məhsul keyfiyyəti:Çap və ya kağız maşınlarında vibrasiyasız ötürmə vahid şəbəkə gərginliyini və qeydiyyatını təmin edir.

Raydafon Technology Group Co., Limited-dəki birinci şəxs təcrübəmiz onu təsdiqləyir ki, göndərdiyimiz hər bir Universal mufta vibrasiya qəbulu testindən keçir. Nominal sürətdə 4,5 mm/s RMS-dən aşağı olan maksimum vibrasiya amplitüdünü təsdiq etməklə, avadanlığınızın ən yüksək səmərəlilik əyrisində işləməsinə zəmanət veririk. Bu, sadəcə nəzəri deyil: bir neft-kimya zavodu Universal Muftaya keçdikdən sonra nasosun səmərəliliyinin 18% daha yüksək olduğunu bildirdi, çünki mexaniki möhürlər artıq vibrasiyadan mikro çuxura məruz qalmayıb. Nəhayət, vibrasiyanın azaldılması ümumi avadanlığın effektivliyini (OEE) artırır - və bu, sənaye məhsuldarlığının əsl ölçüsüdür.

Universal muftalar zərərli vibrasiya yaratmadan yanlış hizalanma kompensasiyasına necə nail olur?

Termal genişlənmə, bünövrənin çökməsi və montaj toleransları səbəbindən çox daşıyıcı sistemlərdə yanlış hizalanma qaçılmazdır. Adi sərt muftalar 1X və ya 2X işləmə sürəti vibrasiyası kimi təzahür edən dövri yanal qüvvələr yaradaraq, səhv düzülmüş valları əyməyə məcbur edir. Universal muftalar bunu kinematik sərbəstlik dərəcələri təqdim etməklə həll edir. Kardan birləşmə prinsipi hər bir boyunduruğun müstəqil olaraq dönməsinə imkan verir, beləliklə, yanlış hizalanma elastik deformasiyadan daha çox nisbi bucaq hərəkəti ilə təmin edilir. Fabrikimizdə biz bu kompensasiyanın boşluq və ya sürüşmə olmadan baş verməsini təmin etmək üçün dəqiq torpaq çarpaz podşipnikləri və korpusla bərkidilmiş muftaları olan Universal Muftaları layihələndiririk - iki əsas harmonik həyəcan mənbəyi.

Bunun sirri ikiqat kardan Universal mufta konfiqurasiyalarının "sabit sürət" xarakteristikasındadır. Tək birləşmə sürət dəyişkənliyi (ikinci dərəcəli cüt) əmələ gətirsə də, zavodumuzun mərkəzləşdirmə boyunduruğu ilə ikiqat birləşməli dizaynı 2-ci harmonik vibrasiyanı aradan qaldırır. Bu, yuvarlanan dəyirmanlar və ya dəniz mühərrikləri kimi uzun ötürücü xətlər üçün çox vacibdir. Raydafon Technology Group Co.,Limited, hətta 15° yanlış hizalanmada da sürətlənmə dəyişməsini 0,5%-dən aşağı saxlayaraq, ara val və giriş valları arasındakı bucağı optimallaşdırmaq üçün sonlu elementlər təhlilindən istifadə edir. Nəticə etibarı ilə Universal Mufta vibrasiyaya qarşı neytral komponentə çevrilir – o, öz vibrasiya imzasını yaratmır.

Titrəməsiz yanlış hizalanma kompensasiyasını təmin edən ətraflı dizayn parametrlərinə aşağıdakılar daxildir:

• Taclı irqli iynə diyircəkli rulmanlar:Hər inqilabda mikro təsirlərə səbəb olan kənar yüklənmənin qarşısını alır.
• Dodaq möhürləri və yüksək dərəcəli EP yağı:-30°C-dən +120°C-ə qədər temperatur diapazonunda davamlı sönüm əmsalını saxlayır.
• Hər bir yarımmontajın dinamik balanslaşdırılması:Qalıq balanssızlığa ≤ 3 g·mm/kq üçün ayrı-ayrılıqda tarazlaşdırılmış boyunduruqlar və hörümçəklər.
• İdarə olunan bərkidici ön yükləmə:Qapaq vintlərinin hidravlik torklanması birləşmə boyunca simmetrik sərtliyi təmin edir.

Fabrikimizin xüsusi “Vibrasiyasız Hizalama Kompensasiyası” sınağı, vibrasiya sürətinə nəzarət edərkən Universal Muftanın 2° paralel ofsetdə və 4° açısal ofsetdə işləməsini nəzərdə tutur. Nəticələr göstərir ki, Universal Qoşulmamız ilkin uyğunlaşma şəraitindən 3,2 mm/s-dən az artım nümayiş etdirir - standart iynə podşipnikləri ilə U-birləşmələri ilə müqayisədə 78% yaxşılaşma. Bu o deməkdir ki, zavodunuzdakı sahə quraşdırıcılarının millimetrdən aşağı dəqiqliyə lazerlə düzülməsinə ehtiyac yoxdur; Universal mufta özü zədələyici qüvvələr ötürmədən qalıq yanlış hizalanmanı udur. Baxım qrupları üçün bu, daha qısa quraşdırma müddətləri və daha az uyğunlaşma xərcləri deməkdir. Baş mühəndisimizin sözləri ilə desəkRaydafon Technology Group Co., Limited: "Bizim Universal Qoşulmamız yanlış hizalanmanı vibrasiya təhlükəsindən zərərsiz dizayn parametrinə çevirir."

Universal muftada vibrasiya söndürmə qabiliyyətini hansı texniki parametrlər müəyyən edir?

Vibrasiyaya həssas tətbiqlər üçün düzgün Universal Muftanın seçilməsi əsas texniki xüsusiyyətləri başa düşməyi tələb edir. Raydafon Technology Group Co., Limited-də bizim mühəndis komandamız sönümləmə səmərəliliyi ilə birbaşa əlaqəli olan altı əsas parametr müəyyən etmişdir. Bu parametrlər modal analiz və burulma sərtliyi testi ilə təsdiqlənir. Aşağıda ağır yükə malik Universal Mufta seriyamız (modeli RD-UDC-450) üçün tipik dəyərləri əks etdirən ətraflı cədvəl verilmişdir. Bütün məlumatlar faktiki zavod ölçmələrinə və üçüncü tərəfin laboratoriya hesabatlarına əsaslanır.

Bu parametrlərdən əlavə, fabrikimiz daha iki dizayn aspektini vurğulayır: ara şaftın boru divarının qalınlığı (burada təbii tezliklərə təsir göstərir) və çarpaz yatağın ön yükləmə üsulu. Bunları tənzimləməklə, Raydafon Technology Group Co.,Limited xüsusi maşınların kritik sürətlərinin qarşısını almaq üçün Universal Muftanı uyğunlaşdıra bilər. Məsələn, 12.000 rpm-də işləyən yüksək sürətli kompressorda biz 1-ci əyilmə rejimini iş diapazonundan yuxarı qaldırmaq üçün daha yüksək sərtlik-kütlə nisbəti ilə daha incə ara val seçirik. Bu qabaqcıl mühəndislik Universal Muftanın mövcud vibrasiyanı nəinki azaltmasını, həm də rezonans gücləndirilməsinin qarşısını almasını təmin edir.

Praktiki seçim təlimatı: vibrasiyanın böyük narahatlıq doğurduğu tətbiqlər üçün (məsələn, turbin generatorları, vintli kompressorlar, dəniz təkanları) aşağı burulma sərtliyi, yüksək yanlış hizalanma qabiliyyəti və G1.0 balans dərəcəsi ilə Universal Muftanızı təyin edin. Zavodumuzun standart təklifi artıq bu xüsusiyyətlərin əksəriyyətini ehtiva edir. Raydafon Technology Group Co., Limited-dən hər bir Universal mufta bizim daxili sınaq qurğusunda təsdiq edilmiş vibrasiya performansı sertifikatı ilə gəlir. Məlumatlarımıza etibar edin – çünki vibrasiya nəzarətində dəqiqlik parametrləri iş vaxtı ilə fəlakət arasında fərq yaradır.

Xülasə: Sənaye Zavodları üçün Raydafon Universal Muftalarının Əsas Üstünlükləri

Texniki müzakirələrimizi birləşdirmək üçün, Raydafon Technology Group Co., Limited-dən Universal Mufta vibrasiyanın azaldılması və səmərəliliyin artırılması üçün əsas həll yolu kimi çıxış edir. Fabrikimizin mühəndislik fəlsəfəsi ötürmə aparatının sağlamlığını aktiv şəkildə qoruyan bir komponent təqdim etmək üçün yanlış hizalanma tolerantlığını, dəqiq balanslaşdırmanı və materialşünaslığı birləşdirir. Əsas çıxışlar bunlardır:

• Ötürücü və ya sərt muftalarla müqayisədə vibrasiyanın 65-80% azalması, 200-dən çox sahə yoxlaması ilə təsdiqlənir.
• Enerji səmərəliliyi daha az sürtünmə itkiləri və azaldılmış cərəyan hesabına orta hesabla 7-11% qazanır.
• Uzadılmış podşipnik və möhür ömrü — sellüloz və kağız dəyirmanlarında üç dəfə uzun texniki xidmət intervalları.
• Kritik sürət rezonansının qarşısını almaq üçün fərdiləşdirilə bilən burulma sərtliyi.
• Göndərmədən əvvəl 100% zavod dinamik balanslaşdırma və vibrasiya sınağı.

Universal Bağlamamızı seçməklə siz məlumatla sübut edilmiş etibarlılığa sərmayə qoyursunuz. Fabrikimizin ISO 9001:2025 sertifikatlı prosesləri və davamlı Ar-Ge işləri hər bir vahidin ən ciddi vibrasiya standartlarına cavab verməsini təmin edir. Bütün sənaye sahələrində – polad yaymadan tutmuş külək turbininin sürət qutularına qədər – Raydafon Technology Group Co., Limited hətta 20.000 iş saatından sonra belə, 4.5 mm/s RMS-dən aşağı vibrasiya səviyyələri ilə işləyən 12.000-dən çox Universal Muftalar təqdim etmişdir. Bu, vibrasiyanı azaltmaq və səmərəliliyi artırmaq üçün nəzərdə tutulmuş mühəndislik gücüdür. Raydafon Technology Group Co., Limited ilə əlaqə saxlayın– Dəqiq birləşmə, sıfır güzəşt.
