Konik dişlilərin yükləmə qabiliyyətinə nə təsir edir?

Konik dişli çarxlar kəsişən vallar arasında hərəkət və fırlanma momentinin ötürülməsində, xüsusən də avtomobil ötürücüləri, dağ-mədən avadanlığı, dəniz hərəkəti, robot texnikası və avtomatlaşdırılmış maşınlar kimi ağır sənaye sistemlərində mühüm rol oynayır. Mühəndislər performansı qiymətləndirərkən həmişə bir əsas sual yaranır: Konik Ötürücü Yük Tutumuna Nə Təsir edir? Cavab materialşünaslıq, dişli həndəsə, istilik müalicəsi, səthi bitirmə, yağlama və dəqiq istehsal standartlarının birləşməsindədir. Yük tutumu heç vaxt tək bir parametrlə müəyyən edilmir. Bu, hərtərəfli mühəndislik balansının nəticəsidir.

Raydafon Technology Group Co., Limited-də biz fırlanma anının sabitliyi, yorğunluğa qarşı müqavimət və uzun xidmət müddətinin müzakirə oluna bilməyəcəyi tələbkar tətbiqlər üçün Precision Gear sistemlərini layihələndirir və istehsal edirik. Mühəndislik komandamız başa düşür ki, yük tutumu bilavasitə etibarlılığı, əməliyyat təhlükəsizliyini və ümumi həyat dövrü xərclərini müəyyən edir. Fabrikimizdə idarə olunan istehsal prosesləri, qabaqcıl yoxlama sistemləri və optimallaşdırılmış diş həndəsi dizaynı vasitəsilə biz hər bir Precision Gear-ın möhkəmlik və davamlılıq üçün beynəlxalq standartlara cavab verməsini təmin edirik. Bu məqalə təsir edən amillərin dərin texniki izahını verirkonik dişliyükləmə qabiliyyəti və peşəkar istehsalın ardıcıl performansı necə təmin etməsi.

Mündəricat

• Material seçimi və istilik müalicəsi yük tutumunda hansı rol oynayır?
• Dişli Həndəsə Konik Ötürücü Yükün Paylanmasına Necə Təsir edir?
• Niyə istehsal dəqiqliyi real dünya yük performansını müəyyən edir?
• Xülasə
• Tez-tez verilən suallar

Material seçimi və istilik müalicəsi yük tutumunda hansı rol oynayır?

Material seçimi konik dişli yük qabiliyyətinin əsasını təşkil edir. Mexanik möhkəmlik, sərtlik profili, yorğunluq müqaviməti və dişli çarxın zərbəyə davamlılığı ilk növbədə onun əsas materialı və sonrakı istilik müalicəsi ilə müəyyən edilir. Müvafiq material mühəndisliyi olmadan hətta ən dəqiq dişli həndəsə yüksək fırlanma momentinə və ya dövri gərginliyə tab gətirə bilməz.

1. Yüksək yüklü konik dişli çarxlar üçün ümumi materiallar

Fabrikimizdə adətən istehsal edirikPrecision Gearaşağıdakı alaşımlı poladlardan istifadə edən məhsullar:

• Yüksək səth sərtliyi tələb edən karbürləşdirilmiş dişlilər üçün 20CrMnTi
• Orta və yüksək tork ötürülməsi üçün 42CrMo
• 18CrNiMo7-6 ağır sənaye və dağ-mədən sənayesi üçün
• Aşındırıcı mühitlər üçün paslanmayan ərinti variantları

Hər bir material əsas möhkəmlik və səth sərtliyi arasında fərqli bir tarazlıq təmin edir. Məsələn:

2. Yükgötürmə qabiliyyətini yaxşılaşdıran istilik müalicəsi prosesləri

İstilik müalicəsi əyilmə yorğunluğuna və səthlə təmas gücünə birbaşa təsir göstərir. Fabrikimizdə istifadə olunan əsas proseslərə aşağıdakılar daxildir:

• Səthdəki karbon tərkibini artırmaq üçün karbürləşdirmə
• Sərtliyi artırmaq üçün söndürmə
• Kövrəkliyi azaltmaq üçün istiləşmə
• Aşınma müqaviməti üçün nitridləmə
• Yerli gücləndirmə üçün induksiya ilə sərtləşdirmə

Karbürləşdirilmiş dişli çarxlar şok yüklərini udmaq qabiliyyətinə malik olan möhkəm nüvəni qoruyarkən çuxura davamlı sərt xarici təbəqə yaradır. Bu ikili struktur dizayn yük qabiliyyətini əhəmiyyətli dərəcədə artırır. Raydafon Technology Group Co.,Limited modulun ölçüsündən asılı olaraq adətən 0,8 mm ilə 1,5 mm arasında olan karbürləşdirmə dərinliyinə diqqətlə nəzarət edir.

3. Yorulma Gücü və Yükün Qiymətləndirilməsi Standartları

Konik dişli dişlilərin yükləmə qabiliyyəti ISO və AGMA standartlarına uyğun olaraq hesablanır. İki əsas uğursuzluq rejimi nəzərdən keçirilir:

• Diş kökündə əyilmə yorğunluğu çatışmazlığı
• Diş qanadında əlaqə yorğunluğu çatışmazlığı

Yanlış material seçimi hər iki müqavimət dəyərini azaldır. Precision Gear həllərimiz daşınmazdan əvvəl struktur uyğunluğunu yoxlamaq üçün metalloqrafik yoxlamadan və sərtlik testindən keçir. Nəhayət, material və istilik müalicəsi bir dişlinin daşıya biləcəyi nəzəri maksimum fırlanma anı təyin edir. Düzgün metallurgiya olmadan, həndəsə və yağlama təkmilləşdirilməsi zəif struktur təməlləri kompensasiya edə bilməz.

Dişli Həndəsə Konik Ötürücü Yükün Paylanmasına Necə Təsir edir?

Material gücü təmin edərkən, həndəsə bu gücün necə istifadə olunduğunu müəyyənləşdirir. Diş səthləri arasında yükün zəif paylanması real yük qabiliyyətini kəskin şəkildə azaldır. Stress konsentrasiyası həddindən artıq olarsa, hətta yüksək güclü polad vaxtından əvvəl uğursuz olur.

1. Əsas Həndəsi Parametrlər

Aşağıdakı parametrlər dişli dişlilərin yük qabiliyyətinə təsir göstərir:

• Modul
• Dişlərin sayı
• Təzyiq bucağı
• Spiral bucaq
• Üz eni
• Diş profilinin dəyişdirilməsi

Daha böyük modul diş qalınlığını artırır, əyilmə gücünü artırır. Daha geniş üz eni yükü daha böyük təmas sahəsinə paylayır. Bununla belə, bu düzəlişlər sistemin dizayn məhdudiyyətlərinə uyğun olmalıdır.

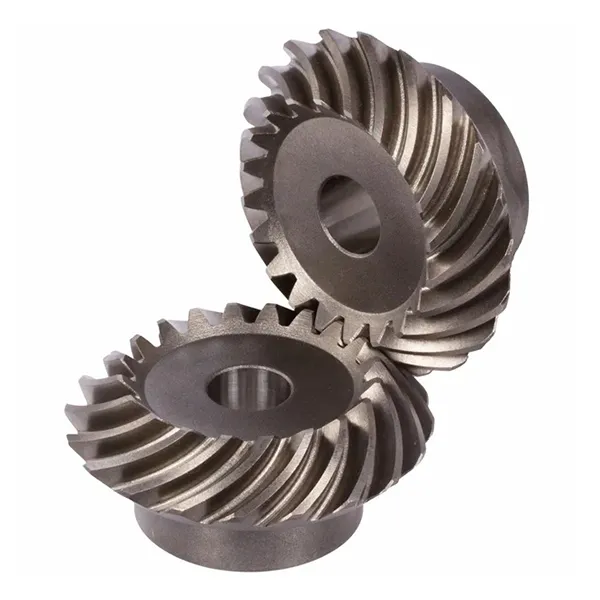

2. Spiral Konik və Düz Konik Dişlilər

Spiral konik dişli dişlilər ümumiyyətlə dişlərin tədricən bağlanması səbəbindən düz konik dişlilərlə müqayisədə daha yüksək yük tutumu təklif edir. Bu, təsir yükünü və səs-küyü azaldır.Raydafon Technology Group Co., Limitedyüksək torklu sistemlər üçün spiral Precision Gear istehsalında ixtisaslaşmışdır.

3. Kontakt Nümunəsinin Optimallaşdırılmasını yükləyin

Düzgün diş təması nümunələri lokallaşdırılmış həddindən artıq yüklənmənin qarşısını alır. Fabrikamız simulyasiya etmək üçün dişli kontakt analiz proqramından istifadə edir:

• Transmissiya xətası
• Tork altında yük paylanması
• Termal genişlənmə təsiri
• Şaftın əyilməsinin təsirləri

Tac və qurğuşun korreksiyası kimi mikro həndəsə dəyişiklikləri təmas gərginliyini balanslaşdırmağa kömək edir. Bu, vaxtından əvvəl çuxurlaşmanın qarşısını almaqla birbaşa əməliyyat yükləmə qabiliyyətini yaxşılaşdırır.

4. Konik Dəqiq Ötürücülərimizin Texniki Parametrləri

Həndəsəni optimallaşdırmaqla, biz hər bir Precision Gear-ın pik fırlanma momenti altında belə təhlükəsiz gərginlik limitləri daxilində işləməsini təmin edirik.

Niyə istehsal dəqiqliyi real dünya yük performansını müəyyən edir?

Konik dişli çarxın nəzəri yük tutumu yalnız istehsal dəqiqliyinə ciddi nəzarət edildikdə əldə edilə bilər. Diş profilindəki sapmalar, addım xətası, axıntı və ya səth bitməsi faktiki yük qabiliyyətini əhəmiyyətli dərəcədə azaldır.

1. Emal Dəqiqliyi

Yüksək yük tutumu sərt tolerantlıq nəzarətini tələb edir. Fabrikimiz istifadə edir:

• CNC spiral konik dişli kəsici maşınlar
• Beş oxlu emal mərkəzləri
• Dişli daşlama maşınları
• CMM yoxlama sistemləri

Raydafon partiyalar arasında ardıcıl diş həndəsəsini təmin etmək üçün ciddi ölçülü dözümlülük nəzarətini saxlayır.

2. Səthin bitirilməsi və üyüdülməsi

Torpaq dişliləri daha az sürtünmə və daha yaxşı təmas paylanması nümayiş etdirir. Dəqiq daşlama yaxşılaşır:

• Kontakt nisbətinin sabitliyi
• Səs-küyün azaldılması
• Yağlama filminin formalaşması
• Yorğunluq həyatı

Buna görə də yüksək sürətli tətbiqlər üçün Precision Gear həllərimiz yalnız freze deyil, tam öğütülür.

3. Keyfiyyətin yoxlanılması və sınaqdan keçirilməsi

Yükləmə performansının yoxlanmasına aşağıdakılar daxildir:

• Diş təmas nümunəsi testi
• Sərtliyin ölçülməsi
• Maqnit hissəciklərinin yoxlanılması
• Dinamik balanslaşdırma

Raydafon Technology Group Co., Limited daşınmazdan əvvəl çoxmərhələli yoxlama tətbiq edir. Bu, yük tutumu hesablamalarının real əməliyyat davamlılığına çevrilməsini təmin edir. İstehsalın dəqiqliyi dizayn və sahə performansı arasındakı boşluğu aradan qaldırır. Hətta yüksək keyfiyyətli materiallar da emal keyfiyyətinin aşağı olmasını kompensasiya edə bilməz.

Xülasə

Konik dişlilərin yükləmə qabiliyyətinə nə təsir edir? Cavab materialın gücü, optimallaşdırılmış həndəsə, idarə olunan istilik müalicəsi, səthin işlənməsi və ciddi istehsal dəqiqliyinin birləşməsindədir. Hər bir amil əyilmə yorğunluğu müqavimətinə və səthlə təmasda davamlılığa kömək edir. Raydafon Technology Group Co., Limited-də biz sənaye tələblərinə uyğunlaşdırılmış yüksək performanslı Precision Gear sistemləri istehsal etmək üçün metallurgiya təcrübəsini, qabaqcıl emal texnologiyasını və ciddi yoxlama standartlarını birləşdiririk.

Əgər siz yüksək fırlanma momenti tətbiqləri üçün dişli təchizatçılarını qiymətləndirirsinizsə, bizim mühəndislik komandamız layihənizi texniki məsləhətləşmələr və xüsusi istehsalla dəstəkləməyə hazırdır.Raydafon Technology Group Co., Limited ilə əlaqə saxlayıntələblərinizi müzakirə etmək və ətraflı kotirovka almaq üçün bu gün.

Tez-tez verilən suallar

S1: Sənaye Tətbiqlərində Konik Ötürücü Yük Tutumuna ən çox nə təsir edir?
Materialın gücü və istilik müalicəsi keyfiyyəti adətən ən böyük təsirə malikdir, çünki onlar əyilmə yorğunluğunu və səthlə təmas müqavimətini müəyyən edir. Bununla belə, tam yük performansına nail olmaq üçün həndəsə və emal dəqiqliyi material xüsusiyyətlərinə uyğun olmalıdır.

S2: İstilik müalicəsi Konik Ötürücü Yük Tutumunu Necə Təkmilləşdirir?
İstilik müalicəsi sərt nüvəni qoruyarkən səthin sərtliyini artırır. Bu ikili quruluş təkrarlanan fırlanma momenti dövrləri altında diş kökünün qırılmasının və səthin çürüməsinin qarşısını alır.

3-cü sual: Ötürücü Dəqiqlik Dərəcəsi Yük Tutumu təsir edirmi?
Bəli. Daha yüksək dəqiqlik stress konsentrasiyasını və yükün qeyri-bərabər paylanmasını azaldır. Bu, dişlinin vaxtından əvvəl köhnəlmədən nəzəri yük limitinə yaxın təhlükəsiz işləməsinə imkan verir.

4-cü sual: Niyə yüksək yüklü sistemlər üçün spiral konik dişlilərə üstünlük verilir?
Spiral konik dişli dişlilər tədricən işə düşür və gücü diş səthində daha bərabər paylayır. Bu, zərbə gərginliyini azaldır və düz dişli dişlilərlə müqayisədə effektiv yük qabiliyyətini artırır.

5-ci sual: Yağlama şəraiti dişli dişlilərin yük tutumuna təsir edə bilərmi?
Düzgün yağlama metal-metal təmasının qarşısını alır və səth yorğunluğunu azaldır. Qeyri-adekvat yağlama sürtünmə və istiliyi artırır, effektiv yük qabiliyyətini azaldır və xidmət müddətini qısaldır.
