Neylon dişli dişlilər

Raydafon Çinin Ningbo şəhərindəki öz fabrikində PA66, POM, UHMWPE, ABS, PTFE, PPS və PEEK-də xüsusi neylon dişli dişlilər istehsal edir. Modullar M1-dən M12-yə qədər və ondan kənarda işləyir, DIN6-dan DIN9-a qədər dəqiqlik dərəcələri, ISO, DIN, ANSI, JIS, BS və ya öz rəsminizə uyğun hazırlanır. Liflə gücləndirilmiş PA66 standart neylondan təxminən 60% daha uzun aşınma müddəti verir və dişlilər özünü yağlayır - yağlama nöqtəsi yoxdur, daha sakit işləyir və metalın çəkisinin bir hissəsidir. Prototiplər alətlər hazırlanmadan əvvəl emal oluna bilər, sonra həcm üçün qəlibə köçürülə bilər. Nümunənin çatdırılma müddəti 20 iş günü, toplu 25 gün, T/T və ya L/C ilə ödəniş, ölçü və materialdan asılı olaraq nümunə qiymətləri 2 ABŞ dolları ilə 100 ABŞ dolları arasındadır. Tipik istifadələrə avtomatik idarəetmə maşınları, yarımkeçiricilərlə işləmə, tibbi avadanlıq, günəş izləyiciləri, dəzgahlar və parkinq sistemləri daxildir. Rəsminizi və ya nümunənizi 24 saat ərzində kotirovka üçün göndərin.

Neylon dişli dişlilər - Xüsusi qəliblənmiş və emal edilmiş, M1-dən M12-ə qədər

Raydafon sakit işləməyə və yağlamaya ehtiyacı olmayan sürücülər üçün PA, POM, UHMWPE, ABS, PTFE, PPS və PEEK tipli neylon dişli dişlilər istehsal edir. M1-dən M12-yə qədər (və daha çox) modullar, DIN6–DIN9-a qədər dəqiqlik, ISO, DIN, ANSI, JIS və BS standartları, rəsm üçün hazırlanmış və ya nümunənizdən tərs mühəndislik əsasında hazırlanmışdır.

Modul diapazonu
M1 – M12+
Materiallar
PA / POM / PEEK …
Dəqiqlik dərəcəsi
DIN6 – DIN9
Nümunə çatdırılma müddəti
20 iş günü
Toplu çatdırılma müddəti
25 gün
Ödəniş şərtləri
T/T, L/C

Xüsusi Nylon Spur Dişliləri - Çində İstehsalçı və Təchizatçı

Raydafon, Çinin Ningbo şəhərindəki öz emalatxanasında kataloq hissəsinə deyil, xüsusi diş sayına, çuxura, hub və ya materiala ehtiyacı olan OEM-lər üçün sifariş vermək üçün neylon dişli dişlilər istehsal edir. Ölçülü çertyoj və ya nümunə dişli göndərin və biz yükünüzə, sürətinizə və ətraf mühitə uyğun olan polimer dərəcəsində onu uyğunlaşdırmaq üçün ya kəsəcəyik, ya da formalaşdıracağıq. Həm qəlibləmə, həm də emal ilə məşğul olduğumuz üçün eyni layihə işlənmiş prototiplə başlaya bilər və həndəsə düzəldildikdən sonra qəliblənmiş istehsal hissəsinə keçə bilər - bu, ilk nümunələrinizdən alət riskini aradan qaldırır.

Tipik alıcılar avtomatik yığma və idarəetmə maşınları, yarımkeçiricilərlə işləmə avadanlığı, tibbi cihazlar, dəzgahlar, dayanacaq sistemləri və nəqliyyat avadanlığı qurucularıdır, burada özünü yağlayan dişli yağlama nöqtəsini texniki xidmət cədvəlindən çıxarır. Tək tək dişli deyil, plastik dişli ailəsinə ehtiyacınız varsa, tam baxınplastik dişlidiapazon; vəzifə polimerdən kənardadırsa, metaltəkər dişlieyni zavodun xətti onu əhatə edir.

Spesifikasiyalar və Mövcud Seçimlər

M1 – M12+Model diapazonu (M4, M5, M8 və istəyə görə daha böyük)
DIN6 – DIN9Dəqiqlik dərəcələri
+60%Liflə gücləndirilmiş PA66 ilə standart neylonla köhnəlir

Tam spesifikasiya vərəqi. Hər cərgəni oxumaq üçün mobil cihazda cədvəli yan tərəfə sürüşdürün.

Maddə Spesifikasiya
Model nömrəsi M1, M1.5, M2, M2.5, M3, M4, M5, M8, M12 və s.
Material PA (neylon), POM, UHMWPE, ABS, PTFE, PPS, PEEK. Fiberlə gücləndirilmiş PA66 və şüşə ilə doldurulmuş digər növlər mövcuddur.
Standart ISO, DIN, ANSI, JIS, BS və qeyri-standart / rəsm üçün
Dəqiqlik dərəcəsi DIN6, DIN7, DIN8, DIN9
İstehsal prosesi Həcmi üçün qəliblənmiş enjeksiyon; Prototiplər, kiçik partiyalar və alətlərin əsaslandırılmadığı ölçülər üçün polimer ehtiyatından işlənmiş CNC
Tolerantlıq Kotirovka mərhələsində hər bir xüsusiyyət və hər proses üzrə təsdiqlənir; əldə edilə bilən dözümlülük moduldan, divar qalınlığından, materialdan və hissənin qəliblənmiş və ya işlənib hazırlanmasından asılıdır
Səthi bitirmə Qəliblənmiş, yuvarlanmış, buxarla cilalanmış və ya qumlanmış; işlənmiş hissələr rəsmə qədər tamamlana bilər
Əlavə əməliyyatlar Buruq, açar yuvası, qovşaq, vint dəliyi, metal əlavə, qovşaq, mil ilə montaj
Qablaşdırma Daha böyük miqdarda və ağır hissələr üçün plastik torba + karton və ya taxta qutu
Ödəniş şərtləri T/T, L/C
İstehsal zamanı Nümunələr üçün 20 iş günü, toplu sifarişlər üçün 25 gün
Nümunələr Ölçü və materialdan asılı olaraq nümunə qiymət diapazonu 2-100 ABŞ dolları; müştəri tərəfindən ödənilmiş ekspres yük nümunəsi
Ərizə Avtomatik idarəetmə maşınları, yarımkeçirici sənaye, ümumi sənaye maşınları, tibbi avadanlıq, günəş enerjisi avadanlığı, dəzgahlar, parkinq sistemləri, yüksək sürətli dəmir yolu və aviasiya nəqliyyatı avadanlığı və sair

Qeyd edək:bərkitmə, frezeleme, üyütmə, anodizasiya və sink örtük metal dişli proseslərdir və polimer dişlilərə şamil edilmir. Əgər çertyoj həmin müalicələri müəyyənləşdirirsə, biz onu işarələyəcəyik və sitat gətirməzdən əvvəl polimer ekvivalentini – şüşə ilə doldurulmuş sinif, qəliblənmiş örtük və ya emal edilmiş plastik hissəni təklif edəcəyik.

Ötürücüləriniz üçün düzgün polimerin seçilməsi

ƏN YAXŞI

PA / Neylon 66

Sərt, təsirlərə davamlı və təbii olaraq özünü yağlayır. Fiberlə gücləndirilmiş PA66 standart neylondan təxminən 60% daha uzun aşınma müddəti verir, bu onu montaj xətti və cihaz sürücüləri üçün defolt halına gətirir. O, rütubəti udur, ona görə də nəmli xidmətdə kiçik ölçülü hərəkətə icazə verin.

POM

Rütubət altında neylondan daha sərt və ölçü baxımından daha sabit, aşağı sürtünmə və əla emal qabiliyyəti ilə. Mərkəz məsafəsinin və boşluqların proqnozlaşdırıla biləcəyi və dişlinin qəliblənmiş deyil, emal edildiyi daha yaxşı seçimdir.

PEEK / PPS

Yüksək temperatur və ya kimyəvi cəhətdən aqressiv xidmət üçün yüksək temperaturlu, yüksək güclü mühəndislik polimerləri — yarımkeçirici alətlər, sterilizasiya dövrləri və həllediciləri və ya isti suyu görən sürücülər. Daha yüksək material dəyəri, ona görə də yalnız rüsumun tələb olunduğu yeri göstərin.

UHMWPE / PTFE / ABS

Çox aşağı sürtünmə və sürüşmə təması üçün UHMWPE və PTFE; Xərc və görünüşün yük tutumundan daha çox əhəmiyyət kəsb etdiyi ABS. Yükünüzü, sürətinizi və mühitinizi nəzərdən keçirdikdən sonra dərəcəsi tövsiyə edəcəyik.

Məhsul təfərrüatı

Neylon dişli istehsalımızın fotoşəkilləri — bitmiş dişlilər, diş forması və çuxur detalları.

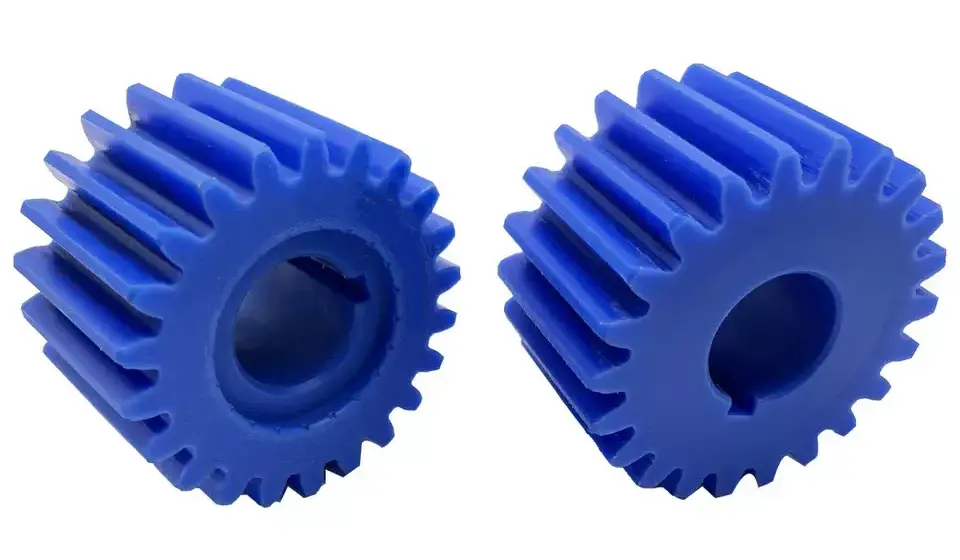

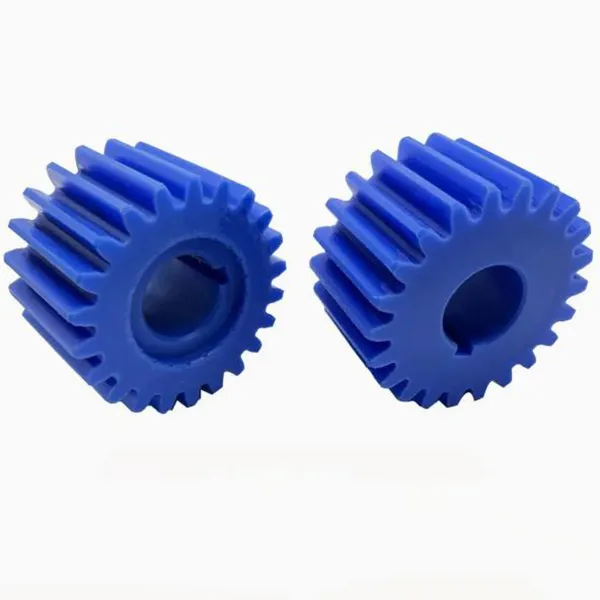

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
Neylon dişli çarxlar - diş forması, qovşaq və çuxur detalı.

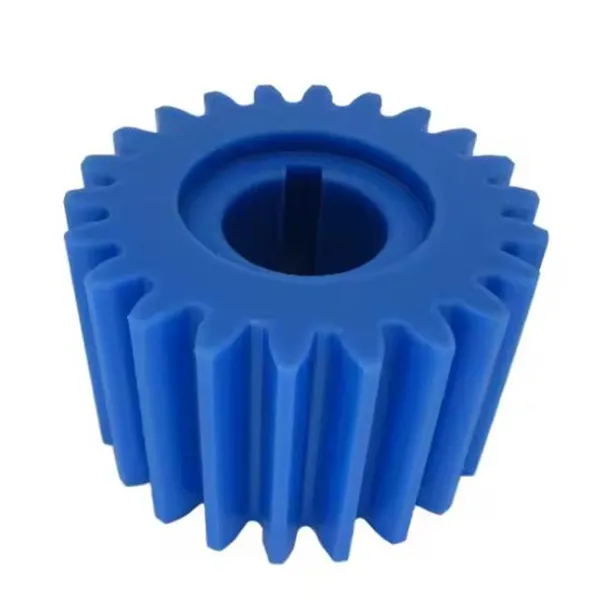

Custom nylon spur gear with precision bore produced to customer drawing
Xüsusi neylon dişli dişli emal edilmiş və rəsm üçün tamamlanmışdır.

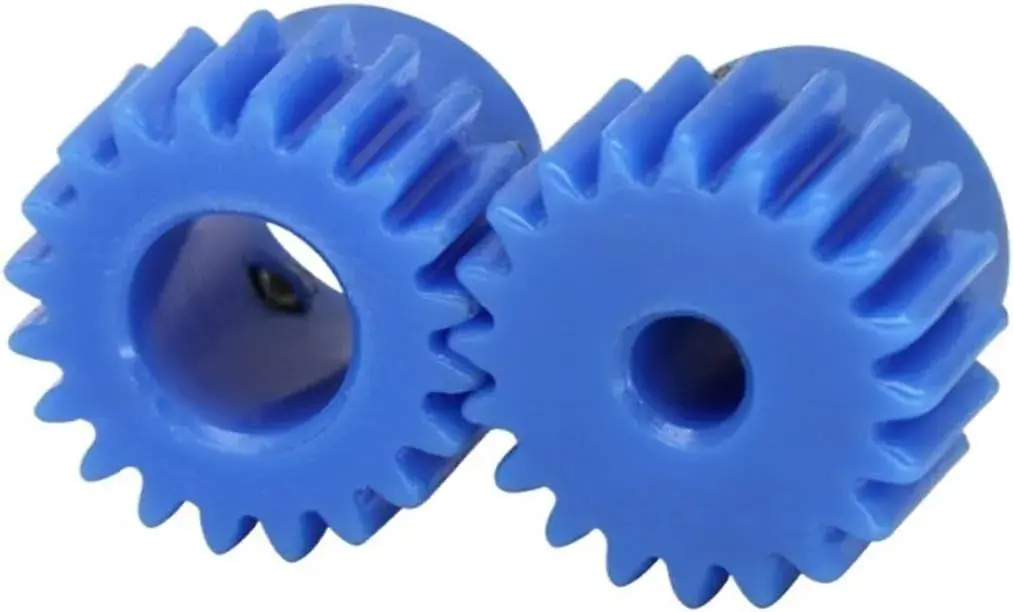

Nylon spur gear set assembled and inspected before packing
Ötürücü dəstləri qablaşdırmadan əvvəl yoxlanılır və yığılır.

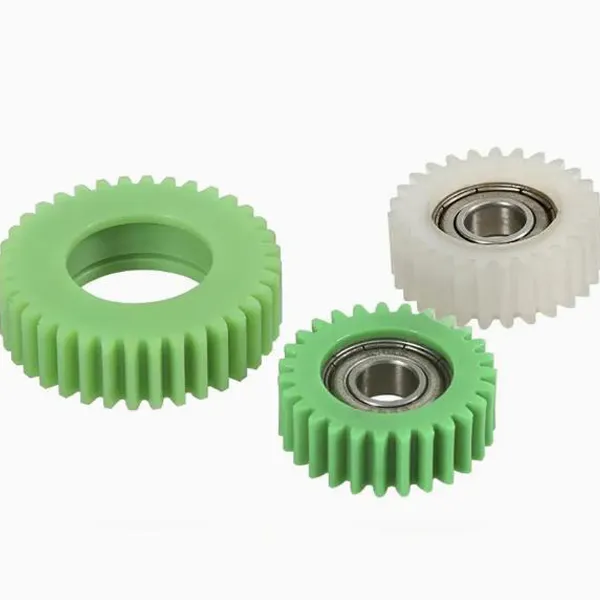

Nylon spur gears in different modules and materials ready for shipment
Eyni müştəri üçün müxtəlif modullar və polimer sinifləri istehsal olunur.
Nylon spur gear dimensional inspection before dispatch
Göndərmədən əvvəl ölçü yoxlaması.

Əsas Üstünlüklər

  • Öz-özünə yağlanır, yağlanma nöqtəsi yoxdurSaxlamaq üçün sürtkü filmi olmadan, dişli yağ kamerasını, möhürləri və təkrarlanan xidmət tapşırığını dizaynınızdan çıxarır. Printerlər, dispenserlər və ofis avadanlığı quru metal dişli cütünün yaratdığı sürükləmə və səs-küy olmadan gündəlik istifadədə aylarla işləyir.
  • Material və həndəsə görə səssizPolimer polad kimi cingildəmək əvəzinə vibrasiyanı nəmləndirir və liflə gücləndirilmiş siniflər diş formasını partiya boyu sakit saxlamaq üçün kifayət qədər yaxşı saxlayır. Sexlər və ofis avadanlıqları metal dişlilərdən keçdikdən sonra səs-küyün aydın şəkildə azaldığını görürlər.
  • Adi plastikdən daha çox həyat geyinLiflə gücləndirilmiş PA66 standart neylondan təxminən 60% daha uzun aşınma müddəti verir, beləliklə, əvvəllər dəyişdirilməsi lazım olan dişli diş səthinin cüzi itkisi ilə montaj xəttində uzadılmış yüksək tezlikli işdən keçə bilər.
  • Korroziya və kimyəvi müqavimətNeylon paslanmır və rütubətli, yüngül asidik və mülayim qələvi mühitlərə, həmçinin bir çox təmizləyici vasitələrə dözür. Bu, onu üzlənmiş metal dişlinin nəticədə sıradan çıxacağı yuyulma sahələri və açıq hava avadanlıqları üçün uyğun edir.
  • Metalın çəkisinin bir hissəsiAşağı kütlə idarə olunan hissələrin ətalətini azaldır, bu, əl cihazları, dronlar, yüngül ötürücülər və hər qramın batareyanın ömrünə və ya işləməsinə təsir edən istənilən mexanizm üçün vacibdir.
  • Bir dam altında istehsala prototipİşlənmiş prototiplər alətlər hazırlamadan əvvəl həndəsəni yoxlamağa imkan verir, sonra eyni atelye hissəni həcm üçün qəlibə keçir. Siz boyunca bir təchizatçı, bir tolerantlıq arayışı və bir yoxlama standartı saxlayırsınız.
  • Çevik materiallar və standartlarYeddi polimer ailəsi və beş dişli standartı (ISO, DIN, ANSI, JIS, BS) eyni çertyojın təchizatçının anbarda tapdığı bir dərəcəli deyil, tətbiqinizin həqiqətən ehtiyac duyduğu səviyyədə hazırlana biləcəyini bildirir.
  • Həcm üzrə birbaşa zavod qiymətləriKalıplama, emal, yoxlama və qablaşdırma hamısı öz daxilidir, ona görə də sizinlə istehsal arasında ticarət marjası yoxdur və kəmiyyət artdıqca vahidin dəyəri proqnozlaşdırıla bilən şəkildə azalır.

Neylon vs Metal Spur Dişliləri: Plastik Doğru Seçimdir

Neylon dişli dişli polad üçün daha zəif əvəzedici deyil - bu fərqli bir dizayn qərarıdır. Yükün orta səviyyədə olduğu, sürətin səs-küyün vacib olduğu və yağlamanın bahalı və ya saxlanmasının qeyri-mümkün olduğu yerlərdə plastik qalib gəlir. Torkun yüksək olduğu, temperaturun polimerin limitindən yuxarı qaldığı və ya vəzifə dişləri deformasiyaya uğradan davamlı zərbənin olduğu yerlərdə itirir.

Neylon seçinSakit işləmə, yağlama yoxdur, yüngül çəki, korroziyaya davamlılıq, orta yük
Metal seçinYüksək tork, yüksək temperatur, ağır zərbə, böyük modulda sıx dözümlülük
Hər ikisini seçinPolad dişli dişli ilə torlanan plastik dişli - ümumi səssiz, az aşınmalı cütləşmə

Praktikada ən davamlı tənzimləmə tez-tez polad və ya pirinç dişli dişlilərə qarşı işləyən neylon dişlidir: polimer metala üstünlük verir, mesh sakit qalır və metal hissəsi daha yüksək gərginliyi daşıyır. Bizə birləşən dişli materialını deyin və biz boşluq və mərkəz məsafəsi ilə bağlı məsləhət verəcəyik, çünki plastik və metal müxtəlif sürətlə genişlənir.

Proqramlar

  • Avtomatik idarəetmə maşınlarıSürücülərin yığılması və indeksləşdirilməsi
  • Yarımkeçirici sənayeİdarəetmə və yerləşdirmə mexanizmləri
  • Ümumi sənaye maşınlarıKonveyerlər və işığın azaldılması mərhələləri
  • Tibbi avadanlıqTəmiz, yağsız sürücülər
  • Günəş enerjisi avadanlığıİzləyici və ötürücü dişli
  • Maşın alətləriYem və tənzimləmə mexanizmləri
  • Parkinq sistemləriŞlaqbaum və darvazalar
  • Yüksək sürətli dəmir yolu və aviasiya avadanlığıDaxili və köməkçi mexanizmlər

Müştəri rəyləri

DavidPowerTech Machinery, Avstraliya — montaj xətti ötürücü hissələri

Konveyer xəttimizdə ötürücü hissələrin dəyişdirilməsi sınaq və səhv prosesi idi; digər təchizatçıların əvvəlki dişliləri ya səs-küylü idi, ya da tez köhnəlirdi. Biz bu neylon təkər dişliləri üçün sınaq sifarişi verdik və fərq dərhal oldu - emalatxana nəzərəçarpacaq dərəcədə sakitləşdi və iki aydan çox intensiv işlədikdən sonra diş səthləri demək olar ki, heç bir aşınma göstərmir. Məhsuldan kənarda diqqət çəkən proses idi: maddi suallarımız təfərrüatlı cavablandırıldı, təftiş hesabatı göndərişlə birlikdə gəldi və güclü yağış çatdırılmanı təhdid etdikdə, onlar daşıyıcı ilə əlaqə saxladılar və dişlilərin toxunulmaz gəlməsi üçün onu dəyişdirdilər.

MichaelAvadanlıqların təkmilləşdirilməsi layihəsi

Avadanlığımı təkmilləşdirəndə bir çox dişli təchizatçılarını müqayisə etdim və Raydafonu seçdim. Bitmiş dişli çarxlar təmiz diş profili və flaş olmadan rəsmə tam uyğun gəldi və quraşdırıldıqdan sonra maşın nəzərəçarpacaq dərəcədə az vibrasiya ilə sabit işləyirdi. Neylonun dayanıb dayanmayacağı ilə bağlı narahatlığım var idi, lakin bir aydan çox intensiv istifadədən sonra heç bir deformasiya yoxdur. Hətta gec sorğulara dərhal cavab verildi, bu da məni onlarla qalmağa inandırdı.

LisaStudiya avadanlıqları, kiçik mexanizmlər

Studiyamda kiçik avadanlıqlar üçün uyğun dişlilərə ehtiyacım var idi və uzun müddət onlayn variantları müqayisə etdim. Qiymət bəzi markalardan aşağı olduğu üçün bir az əsəbi idim, lakin hissələr hamar səthlərlə, çapıqsız və adi diş forması ilə gəldi və quraşdırma heç bir uyğunlaşma problemi olmadan keçdi. İstifadə zamanı avadanlığın səs-küyü aydın şəkildə azaldı və o, on gündən artıqdır ki, aşınma və tıxanma olmadan fasiləsiz işləyir.

Alıcının FAQ

  • Mənim rəsmimə və ya nümunədən neylon dişli çarx düzəldə bilərsinizmi?Bəli. Modul, diş sayı, çuxur, üzün eni və material dərəcəsi ilə ölçülü bir rəsm və ya nümunə dişli göndərin. Biz hissənin qəlibləmə və ya emal üçün uyğun olub-olmadığını təsdiqləyirik, uyğun olduqda hər ikisini sitat gətiririk və hər hansı bir alət tətbiq edilməzdən əvvəl işlənmiş prototip istehsal edə bilərik.
  • Hansı materialı seçməliyəm - PA, POM və ya PEEK?PA (neylon 66) ümumi təyinatlı seçimdir və liflə gücləndirilmiş PA66 standart neylondan təxminən 60% daha uzun aşınma müddəti verir. POM, ölçü sabitliyi və boşluq nəzarətinin təsir tolerantlığından daha çox əhəmiyyət kəsb etdiyi tətbiqlərə uyğun gəlir. PEEK və ya PPS yüksək temperatur və ya kimyəvi cəhətdən aqressiv xidmət üçündür. Bizə yükü, sürəti və ətraf mühiti deyin və biz birini tövsiyə edək.
  • Plastik dişli üzərində hansı dözümlülüyü saxlaya bilərsiniz?Bu xüsusiyyətdən, moduldan, divar qalınlığından, materialdan və hissənin qəliblənmiş və ya işlənmiş olub-olmamasından asılıdır - işlənmiş hissələr qəliblənmiş hissələrə nisbətən daha sıx toleranslara malikdir. Mərkəz məsafəsini və montaj ehtiyaclarınızı bildirin və biz sitat gətirməzdən əvvəl nəyin mümkün olduğunu təsdiq edəcəyik.
  • Ötürücülərin yağlanması lazımdırmı?Normal vəzifədə yox; neylon və POM özünü yağlayır. Yüksək sürətli və ya çox yüklənmiş fasiləsiz işləmə üçün az miqdarda uyğun yağ ömrünü uzada bilər və vəzifəniz bundan faydalanarsa, biz bunu kotirovka mərhələsində deyəcəyik.
  • Nümunə, çatdırılma müddəti və ödəniş şərtləriniz nədir?Nümunələrin qiyməti ölçü və materialdan asılı olaraq 2 ABŞ dolları ilə 100 ABŞ dolları arasındadır, ekspres yük müştəri tərəfindən ödənilir. Nümunə çatdırılma müddəti 20 iş günü, toplu istehsal isə 25 gündür. Ödəniş şərtləri T/T və ya L/C-dir və qablaşdırma plastik torba plus karton və ya daha böyük miqdarda taxta qutudur.
  • Uyğun dişli dişli və neylon dişli təmin edə bilərsinizmi?Bəli. Torun hər iki yarısını bir emalatxanadan tədarükü o deməkdir ki, boşluq, mərkəz məsafəsi və diş forması saytda düzəliş deyil, dizayn mərhələsində uyğunlaşdırılır. Cüt rəsmini və ya sizə lazım olan yükü və nisbəti göndərin və biz hər iki hissədən sitat gətirək.

Əlaqədar Məhsullar və Əlavə Oxu

Nylon Spur Ötürücü Kotirovkası tələb edin

Modulu, diş sayını, çuxurunu, üzün enini, material dərəcəsini və miqdarını - və ya rəsm və ya nümunə hissəsini göndərin. Biz qəliblənmiş və ya işlənmiş istehsalı, dözümlülük qabiliyyətini və qiymətini təsdiqləyirik və 24 saat ərzində cavab veririk.
