Spiral Konik Ötürücü
  • Spiral Konik ÖtürücüSpiral Konik Ötürücü
  • Spiral Konik ÖtürücüSpiral Konik Ötürücü
  • Spiral Konik ÖtürücüSpiral Konik Ötürücü

Spiral Konik Ötürücü

Raydafon Çinin Ningbo şəhərindəki öz fabrikində düzbucaqlı ötürücülər üçün spiral konik dişli çarxlar istehsal edir. Əyri diş xətti iki və ya daha çox dişi hər an təmasda saxlayır, beləliklə, sürücü eyni ölçülü düz əyilmiş cütdən daha rəvan və səssiz işləyir və ölçüləri üçün daha çox fırlanma momenti daşıyır. Standart modullar ISO, DIN, ANSI, JIS və ya BS standartlarına uyğun istehsal edilən DIN6-DIN9 dəqiqlik dərəcələri ilə M3-dən M12-yə qədər işləyir. Materiallara lehimli polad, C45, paslanmayan polad, mis, mis, alüminium və POM daxildir, sink və nikel örtükdən qara oksidə, Geomet və Dacrometə qədər səth müalicəsi. Pinion bir düzbucaqlı mərhələdə böyük azalma nisbətinə imkan verən ən az beş dişlə kəsilə bilər və diş yanları daha yüksək dəqiqlik dərəcələri üçün istilik müalicəsindən sonra üyüdülə bilər. Ötürücülər göndərilməzdən əvvəl yoxlanılan əlaqə nümunəsi ilə uyğun cütlər kimi verilir. Rəsminizi və ya nümunənizi 24 saat ərzində kotirovka üçün göndərin.

Spiral Konik Ötürücü — Əyri Dişli Düz Bucaqlı Sürücü, M3 - M12

Hamarlıq və yükləmə qabiliyyəti hər şeydən daha vacib olduqda, spiral konik dişli düzbucaqlı ötürmə seçimidir. Əyri diş xətləri iki və ya daha çox dişi hər an təmasda saxlayır, beləliklə, sürücü sakit işləyir, bərabər şəkildə köhnəlir və eyni ölçülü düz əyilmiş cütdən daha çox yük daşıyır. Raydafon bu dişliləri Çinin Ningbo şəhərindəki öz fabrikində kəsir, istiliklə müalicə edir və üyüdür.

minimum 5 dişBöyük tək mərhələli nisbətlərə imkan verən pinionda
DIN6 – DIN9Dəqiq siniflər, istəyə görə torpaq
M3 - M12Standart modullar, digərləri rəsm üçün

Dizayn əsaslandırması

Niyə düz konik dişli əvəzinə spiral dişli dişli seçin

İkisi arasındakı fərq tamamilə diş xəttindədir. Düz əyilmiş dişli dişləri radial şəkildə hərəkət edir, buna görə də hər bir diş eyni anda tam eni boyunca cütləşən dişlə birləşir - hər dişdə təkrarlanan qəfil zərbə. Spiral konik dişli çarxın dişləri əyri şəkildə kəsilir, beləliklə təmas dişin bir ucundan başlayır və zip bağlandığı kimi digər ucuna keçir. Bu tək həndəsi dəyişiklik aşağıda göstərilən hər bir üstünlükdən məsuldur.

Spiral konik dişli

  • İki və ya daha çox diş hər zaman yükü bölüşür, çünki üst-üstə düşmə əmsalı daha yüksəkdir
  • Zərbə əvəzinə tədricən nişanlanma, beləliklə, səs-küy əhəmiyyətli dərəcədə aşağıdır
  • Kontakt təzyiqi daha uzun təmas xəttinə yayılaraq daha vahid aşınma təmin edir
  • Pinion bir mərhələdə böyük nisbətə imkan verən ən az 5 dişlə işləyə bilər
  • Kontakt nümunəsi kəsici baş radiusu ilə tənzimlənə bilər və üyüdülməklə daha da təkmilləşdirilə bilər
  • Mil rulmanlarının daşınması üçün seçilməli olan eksenel qüvvə yaradır

Düz konik dişli

  • Nişan anında bir diş tam yükü daşıyır
  • Hər diş girişindəki zərbə daha çox səs-küy və vibrasiya yaradır
  • Daha yüksək yerli təmas təzyiqi, buna görə də aşınma konsentrasiyaya meyllidir
  • Pinionda praktiki minimum diş sayı daha yüksəkdir, bir mərhələli nisbəti məhdudlaşdırır
  • Aşağı sürətli, aşağı səs-küylü kritik sürücülərə uyğun olan daha sadə və kəsilməsi daha ucuzdur
  • Eksenel güc yaranmır, ona görə də rulman seçimi daha sadədir

Planlaşdırmağa dəyər bir dizayn nöqtəsi:diş xətti spiral olduğundan, spiral konik dişli mil boyunca eksenel təkan yaradır. Bu qüsur deyil - bu, hamar nişanlanmanın qiymətidir. Onu götürmək üçün podşipniklər seçilməlidir, buna görə də spiral əyilmə cütü düz əyilmə cütünü əvəz etmək əvəzinə, adətən mil və rulman quruluşu ilə birlikdə təyin olunur.

Spesifikasiyalar

Spiral Konik Ötürücü Xüsusiyyətlər və Mövcud Seçimlər

  • Model nömrəsi (modul)M3, M4, M5, M8, M12 və s
  • Diş formasıSpiral (əyri diş xətti), düzbucaqlı sürücü
  • Minimum pinyon dişlərinin sayı5 diş
  • Dəqiqlik dərəcələriDIN6, DIN7, DIN8, DIN9
  • StandartlarISO, DIN, ANSI, JIS, BS və qeyri-standart / rəsm üçün
  • MateriallarAlaşımlı polad, C45 polad, paslanmayan polad, pirinç, mis, alüminium, POM
  • Diş emalıÖğütülmüş, bərkidilmiş və ya üyüdülmüş (daha yüksək dəqiqlik dərəcələri üçün istifadə olunan üyüdmə)
  • TolerantlıqXüsusiyyət və dəqiqlik dərəcəsindən asılı olaraq 0,001 mm – 0,1 mm
  • Səth müalicəsiSink örtüklü, nikel örtüklü, passivləşdirmə, oksidləşmə, anodlaşdırma, Geomet, Dakromet, qara oksid, fosfatlaşdırma, toz örtük, elektroforez
  • Əlavə əməliyyatlarAtışma, qumlama, istilik müalicəsi, tavlama, istiləşmə, cilalama
  • QablaşdırmaPlastik torba və karton və ya taxta qutu
  • Ödəniş şərtləriT/T, L/C
  • İstehsal zamanıNümunələr üçün 20 iş günü, toplu üçün 25 gün
  • NümunələrNümunə qiyməti 2-100 ABŞ dolları; müştəri tərəfindən ödənilmiş ekspres yük nümunəsi

Tam spesifikasiya vərəqi. Hər cərgəni oxumaq üçün mobil cihazda cədvəli yan tərəfə sürüşdürün.

Maddə Spesifikasiya
Model nömrəsi M3, M4, M5, M8, M12 və s.
Material Pirinç, C45 polad, paslanmayan polad, mis, POM, alüminium, ərintisi və s.
Standart ISO, DIN, ANSI, JIS, BS və qeyri-standart
Dəqiqlik DIN6, DIN7, DIN8, DIN9
Diş müalicəsi Sərtləşdirilmiş, öğütülmüş və ya üyüdülmüş
Tolerantlıq Xüsusiyyətdən və göstərilən dəqiqlik dərəcəsindən asılı olaraq 0,001 mm – 0,01 mm – 0,1 mm
Səth müalicəsi Sink örtüklü, nikel örtüklü, passivləşdirmə, oksidləşmə, anodlaşdırma, Geomet, Dakromet, qara oksid, fosfatlaşdırma, toz örtük, elektroforez
Bitir Atışma, qumlama, istilik müalicəsi, tavlama, istiləşmə, cilalama
Əşyaların qablaşdırılması Plastik torba və karton və ya taxta qablaşdırma
Ödəniş şərtləri T/T, L/C
İstehsal zamanı Nümunə üçün 20 iş günü, toplu üçün 25 gün
Nümunələr Nümunə qiymət diapazonu 2-100 ABŞ dolları. Müştəri tərəfindən ödənilən ekspress yük nümunəsi.
Ərizə Avtomatik idarəetmə maşınları, yarımkeçirici sənaye, ümumi sənaye maşınları, tibbi avadanlıq, günəş enerjisi avadanlığı, dəzgahlar, parkinq sistemləri, yüksək sürətli dəmir yolu və aviasiya nəqliyyatı avadanlığı və sair

Tolerantlıq və dəqiqlik haqqında:bu cədvəldəki rəqəmlər tək bir zəmanətli dəyər deyil, bütün məhsul ailəsi üzrə diapazondur. Dözümlülük ölçülən xüsusiyyətdən, moduldan və təyin etdiyiniz dəqiqlik dərəcəsindən asılıdır - DIN6 yer ötürücüsü DIN9 freze ilə müqayisədə daha sərt məhdudiyyətlərə malikdir. Montajınızın boşluq və əlaqə nümunəsi tələbini bizə deyin və biz sizin dişli tələblərinizin hansı dərəcəli və emal olunduğunu təsdiq edəcəyik.

İstehsalat

Spiral Konik Dişli Dişlərin Keyfiyyətini Necə İstehsal edirik və Nəzarət Edirik

Spiral konik dişli çarxlar yaxşı istehsal etmək üçün ən çətin dişli növlərindəndir, çünki diş cinahı əyri səthdir və sadəcə kəsilməməlidir. Hər sifariş üzrə icra etdiyimiz proses qəsdən ardıcıldır: hər bir addım növbəti başlamazdan əvvəl tamamlanır və yoxlanılır, buna görə də problem son montajda deyil, onu yaradan mərhələdə tutulur.

Boş hazırlıq

Material çertyoj üçün seçilir və boşluq çevrilir və montaj üzlərini təyin etmək üçün üz-üzə qoyulur və hər sonrakı əməliyyatda istinad edilir.

Dişli kəsmə

Diş yanları lazımi spiral bucağı və təmas modelini yaradan kəsici baş radiusundan istifadə edərək spiral konik dişli kəsici maşında yaradılır.

İstilik müalicəsi

Korpusun bərkidilməsi aşınma müqaviməti üçün diş səthinin sərtliyini artırır, nüvə isə sürücünün görəcəyi təsir yüklərini udmaq üçün kifayət qədər möhkəm qalır.

Diş üyütmə

Daha yüksək dəqiqlik dərəcəsi göstərildikdə, təhrifi düzəltmək və təmas sahəsini və səthi yaxşılaşdırmaq üçün cinah istilik müalicəsindən sonra üyüdülür.

Əlaqə nümunəsinin yoxlanılması

Cütlük markalanma qarışığı olan sınaq qurğusunda idarə olunur ki, cüt buraxılmazdan əvvəl təmas nümunəsinin mövqeyi, forması və ölçüsü rəsmlə yoxlanıla bilsin.

Yoxlama və qablaşdırma

Montaj üçün vacib olan xüsusiyyətlərin son ölçülü yoxlanışı, sonra ixrac üçün qoruyucu qablaşdırma - plastik torba və karton və ya daha böyük dəstlər üçün taxta qutu.

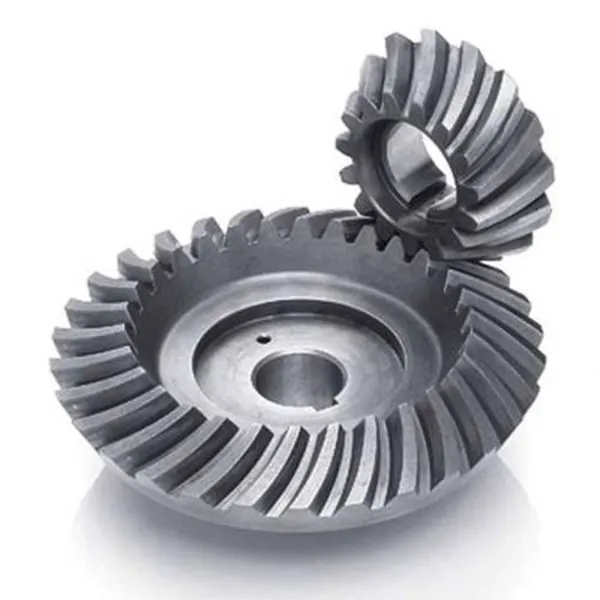

Spiral bevel gear with curved tooth flanks produced by Raydafon
Yaradılmış əyri dişli yanları olan spiral konik dişli.

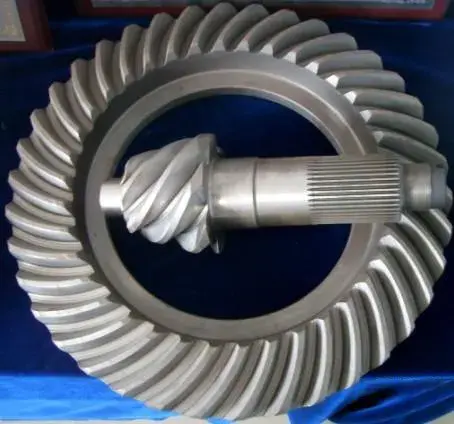

Spiral bevel gear pair showing matched contact pattern and mounting faces
Uyğun dişli cütü — kontakt nümunəsi və montaj üzləri.

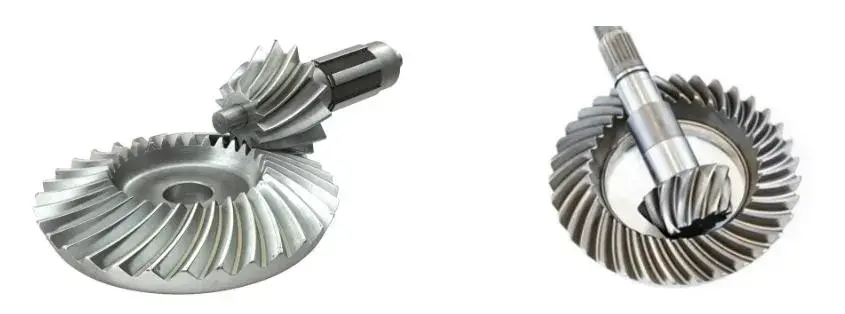

Spiral bevel gear tooth flank detail after grinding
Taşlamadan sonra dişin yan hissəsi.

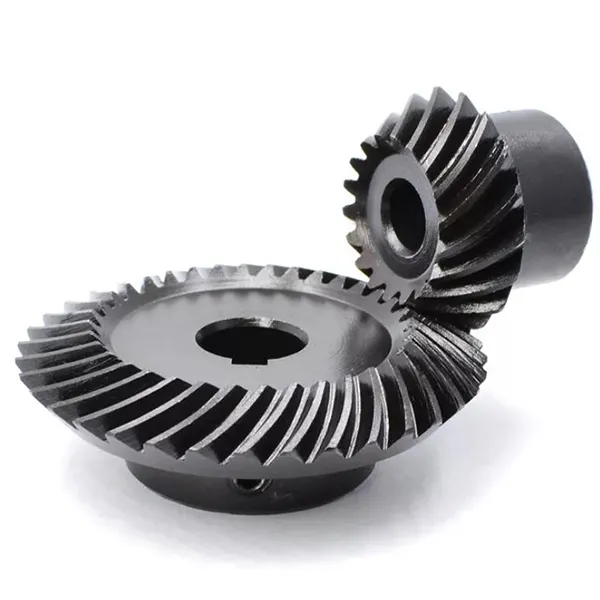

Spiral bevel gear inspection and measurement before packing
Qablaşdırmadan əvvəl son ölçü yoxlaması.

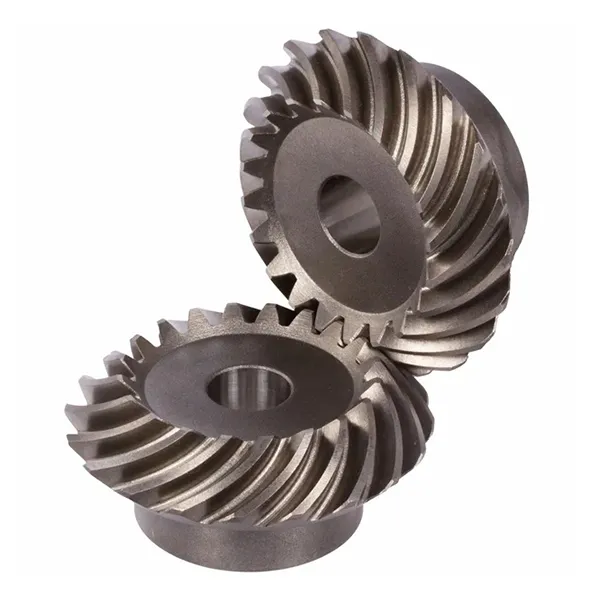

Spiral bevel gear set prepared for export packing
İxrac qablaşdırma üçün hazırlanmış dişli dəsti.

Əsas Üstünlüklər

Məhsul Xüsusiyyətləri

Hamar qaçış və aşağı səs-küy

Diş xətti əyri olduğundan, hər an ən azı iki diş torda olur və yük bir dişdən digərinə ötürülür. Düz əyilmiş dişli ilə olduğu kimi tam genişlikdə tək bir zərbə anı yoxdur, buna görə də vibrasiya və səs-küy nəzərəçarpacaq dərəcədə azalır - bu, bu dişi dəzgah millərindən tutmuş minik avtomobili oxlarına qədər səs-küyün idarə olunduğu yerdə standart seçim təşkil edir.

Yüksək yükləmə qabiliyyəti və hətta aşınma

Sarmal bucağı üst-üstə düşmə əmsalını artırır, yəni daha çox diş yükü bölüşür və hər cinahda təmas təzyiqi daha azdır. Daha uzun təmas xətti ilə birləşən aşağı təzyiq diş səthi boyunca daha bərabər aşınmaya səbəb olur, əvəzinə dişin səthi xəttinə yaxınlaşır. Praktiki nəticə, ölçüsünə görə daha ağır fırlanma anı daşıyan və davamlı iş şəraitində dəqiqliyini daha uzun saxlayan dişlidir.

Tək mərhələdə geniş nisbət diapazonu

Bir spiral əyilmə cütünün dişlisi ən az beş dişlə kəsilə bilər ki, bu da iki deyil, bir düzbucaqlı mərhələdə böyük azalma nisbətinə nail olmağa imkan verir. Maşın dizayneri üçün daha az hissə, daha qısa korpus və daha az yığılmış boşluq deməkdir, buna görə də bu diş forması yığcam düzbucaqlı dişli aqreqatlarda tez-tez görünür.

Əlaqə nümunəsi düzəldilə bilər

Yan tərəfin əyriliyi kəsici başlıq radiusu ilə təyin olunduğu üçün kəsmə mərhələsində kontakt nümunəsi dəyişdirilə və düzəldilə bilər və istilik müalicəsindən sonra üyüdülmə yolu ilə daha da təkmilləşdirilə bilər. Dişlərin əslində toxunduğu yerə nəzarət illərlə səssizcə işləyən dişli dəstini aylar ərzində sızıldayan və çuxurdan ayıran şeydir - və bu, təkcə rəsmdən deyil, maşından və operatordan asılı olan bir qabiliyyətdir.

Vəzifəyə uyğun materiallar və səth müalicəsi

Eyni diş həndəsəsi yüksək fırlanma anı ötürücüləri üçün yüngül lehimli poladdan, korroziyaya qarşı müqavimətin vacib olduğu yerlərdə C45 və ya paslanmayan poladdan, daha yüngül və ya qeyri-maqnit tətbiqlər üçün isə mis, mis, alüminium və ya POM-da istehsal oluna bilər. Sonra ətraf mühitə uyğun olaraq səth müalicəsi seçilir - sink və ya nikel örtük, qara oksid, korroziyadan qorunmaq üçün Geomet və ya Dacromet, alüminium üçün anodizasiya və görünüş və əlavə davamlılıq üçün toz örtük və ya elektroforez.

Proqramlar

Spiral Konik Dişlilərin İstifadə Olduğu Yerlər

İstənilən yerdə sürücü real fırlanma anı daşıyarkən və səssiz qalaraq 90 dərəcə dönməlidir:

  • Maşın alətləri— ötürücü dəqiqliyin hazır hissənin keyfiyyətini təyin etdiyi mil ötürücüləri, indeksləşdirici başlıqlar və qidalanma mexanizmləri
  • Avtomobil və nəqliyyat— aşağı səs-küylü, yüksək yüklü düzbucaqlı cütün vacib olduğu diferensial və son ötürücü dişli
  • Avtomatik idarəetmə maşınları— cam indeksləyiciləri, fırlanan masalar və seç və yerləşdir mexanizmləri
  • Yarımkeçirici və tibbi avadanlıq— sadəcə güclü deyil, hamar, səssiz və təkrarlana bilən sürücülər
  • Günəş enerjisi avadanlığı— dişli dəstinin il boyu açıq şəraitdə işlədiyi izləyici fırlanan sürücülər
  • Parkinq sistemləri və logistika avadanlığı— yığcam düzbucaq azaldılması tələb edən qaldırma və ötürmə mexanizmləri
  • Yüksək sürətli dəmir yolu və aviasiya yerüstü avadanlığı— etibarlılığın və aşağı vibrasiyanın təyin olunduğu köməkçi sürücülər
  • Ümumi sənaye maşınları— nasoslar, qarışdırıcılar, konveyerlər və istənilən kompakt düzbucaqlı redüktörlər

Tətbiqiniz siyahıda yoxdursa, vəzifəni təsvir edin - giriş sürəti, fırlanma momenti, nisbət və montaj təşkili. Bir spiral əyilmə cütü, yaratdığı eksenel itələmə səbəbindən normal olaraq mil və rulman düzümü ilə birlikdə dizayn edilir, buna görə də tənzimləməni nə qədər tez görsək, nəticə bir o qədər yaxşı olar.

Fərdiləşdirmə

Rəsm üçün hazırlanmış xüsusi spiral konik dişlilər

Standart modul diapazonundan kənarda, dişlinin korpusunuza uyğun olub-olmamasına qərar verən parametrlərin hamısı tələblərə uyğun istehsal edilə bilər. Tipik fərdiləşdirmə daxildir:

  • Modul və dişlərin sayı
  • Spiral bucağı və spiral əli
  • Nisbət və uyğun cüt
  • Buruq, açar yuvası və spline
  • Qovşaq və montaj üzünün həndəsəsi
  • Material seçimi
  • Dəqiqlik dərəcəsi DIN6–DIN9
  • Səth müalicəsi
  • Torpaq və ya üyüdülmüş diş qanadı
  • İşarələmə və qoşalaşmış dəstin identifikasiyası

Ölçülü bir rəsm, nümunə dişli və ya tələb olunan nisbət, fırlanma momenti və zərf göndərin və biz ən yaxın standart həndəsəni təsdiq edəcəyik və ya yenisini təklif edəcəyik. Spiral əyilmə cütləri uyğunlaşdırılmış dəstlər kimi təqdim olunur, buna görə də bir cütün bir dişlisini əvəz edirsinizsə, bizə deyin - uyğun gələn cütün yalnız yarısını dəyişdirmək, hər iki hissənin ölçü baxımından düzgün olmasına baxmayaraq, ümumiyyətlə səs-küy və sürətli aşınma yaradır.

Alıcının FAQ

Alıcının FAQ

  • Spiral konik dişli ilə düz konik dişli arasındakı fərq nədir?Diş xətti: düz əyilmiş dişlər radial olaraq hərəkət edir və bir anda tam eni boyunca birləşir, spiral əyilmiş dişlər isə əyri olduğundan təmas tədricən dişin bir ucundan digərinə keçir. Əyri forma daha yüksək üst-üstə düşür, buna görə də yük daha çox diş tərəfindən bölüşdürülür, qaçış daha hamar və səssizdir, aşınma daha bərabər olur və pinion ən az 5 dişlə kəsilə bilər.
  • Rəsmimə və ya nümunədən spiral konik dişli düzəldə bilərsinizmi?Bəli. Ölçülü bir rəsm və ya modul, diş sayı, spiral bucaq, nisbət, çuxur və material ilə nümunə dişli göndərin. Biz həndəsənin mövcud alətlərə uyğun olub-olmadığını və ya yeni kəsici quraşdırma tələb etdiyini təsdiqləyirik, müvafiq olaraq sitat gətiririk və təxminən 20 iş günü ərzində nümunə təqdim edə bilərik.
  • Hansı materiallar və səth müalicəsi mövcuddur?Alaşımlı polad və yüksək fırlanma anı ötürücüləri üçün C45, korroziyaya davamlılıq lazım olduğu yerlərdə paslanmayan polad və daha yüngül və ya qeyri-maqnit tətbiqlər üçün mis, mis, alüminium və ya POM. Səthi emallara sink və nikel örtükləri, passivləşdirmə, oksidləşmə, anodlaşdırma, Geomet, Dacromet, qara oksid, fosfatlaşdırma, toz örtük və elektroforez daxildir. Bizə ətraf mühiti deyin və biz də birini tövsiyə edək.
  • Uyğun bir cüt və ya tək dişli sifariş etməliyəm?Uyğun bir cüt sifariş edin. Spiral konik dişli dişlilər dəst kimi əyilir və onların təmas nümunəsi yoxlanılır, buna görə də mövcud cütün yalnız bir dişlisinin dəyişdirilməsi adətən hər iki hissənin düzgün ölçülməsi zamanı səs-küy və sürətlənmiş aşınma yaradır. Yalnız bir dişli xarab olarsa, hər ikisini bizə göndərin ki, dəyişdirilən hissə sağ qalan hissəyə uyğunlaşdırılsın.
  • Niyə spiral dişli dişli xüsusi rulmanlara ehtiyac duyur?Diş xəttindəki spiral bucağı səbəbindən dişli çarx, tangensial və radial yüklərə əlavə olaraq mil boyunca eksenel itələmə qüvvəsi yaradır. Bu itələməni daşımaq üçün podşipniklər seçilməlidir - adətən daralmış diyircəkli və ya bucaqlı təmas quruluşu - buna görə də şaft və rulman sxemi ilə birlikdə spiral əyilmə cütünü təyin etmək daha yaxşıdır.
  • Tolerantlığınız, çatdırılma müddəti və ödəniş şərtləriniz nədir?Tolerantlıq xüsusiyyət və dəqiqlik dərəcəsindən asılıdır, ailə üzrə 0,001 mm-dən 0,1 mm-ə qədər; bizə əks reaksiya və əlaqə nümunəsi tələbinizi bildirin və biz hansı qiymətə nail olduğunu təsdiq edəcəyik. Nümunələr təxminən 20 iş günü və toplu istehsal 25 gün çəkir, nümunə qiymətləri müştəri tərəfindən ödənilən ekspress yüklə 2-100 ABŞ dollarıdır və ödəniş şərtləri T/T və ya L/C-dir.

Əlaqədar

Əlaqədar Məhsullar və Əlavə Oxu

Spiral Konik Ötürücü Təklifi Sorğu Edin

Çiziminizi, nümunənizi və ya tələb olunan modulu, nisbəti, fırlanma momentini və zərfi göndərin. Həndəsə, dəqiqlik dərəcəsi və materialı təsdiqləyirik və 24 saat ərzində qiymət və çatdırılma müddəti ilə cavab veririk.

İndi sorğu göndərin

* Dözümlülük, çatdırılma müddəti və qiymət rəqəmləri məhsul ailəsi üzrə bir sıra kimi verilir və hər sifariş üçün rəsmə qarşı təsdiqlənir. Spiral konik dişlilər uyğun cütlər kimi verilir; zəhmət olmasa sifariş verməzdən əvvəl cütləşən hissənin nömrəsini təsdiqləyin.
