Yem Mikser üçün PGA Series Auger Drive Planet Sürət qutusu
  • Yem Mikser üçün PGA Series Auger Drive Planet Sürət qutusuYem Mikser üçün PGA Series Auger Drive Planet Sürət qutusu
  • Yem Mikser üçün PGA Series Auger Drive Planet Sürət qutusuYem Mikser üçün PGA Series Auger Drive Planet Sürət qutusu

Yem Mikser üçün PGA Series Auger Drive Planet Sürət qutusu

PGA seriyalı burgu ötürücü planetar sürət qutuları 540 rpm-lik traktor PTO-dan idarə olunan TMR yem qarışdırıcıları və pəhriz qidalandırıcıları üçün qurulmuşdur. Davamlı fırlanma anı 3,810 N·m (PGA-502) ilə 42,000 N·m (PGA-4203/4204), nisbətləri 11,1:1-dən 662,8:1-ə qədər və standart 1"3/8 Z6 və ya 1"3/4 Z20 giriş splineları ilə işləyir. Ötürücülər və vallar yüksək möhkəm lehimli poladdır, təxminən HRC58 diş səthi sərtliyinə qədər karbürləşdirilmiş qazdır; bir parça çuqun korpus toz, şlam və yuyulma üçün IP65-ə uyğun ikiqat sızdırmazlıqdan istifadə edir. Raydafon tərəfindən Çinin Ningbo şəhərindəki öz ISO 9001 emalatxanasında OEM mikser istehsalçıları üçün və fermalar və dilerlər üçün əvəzedici qurğu kimi istehsal edilmişdir. Xüsusi nisbətlər, çıxış flanşları və montaj üzləri rəsmə uyğun hazırlanır. 24 saat ərzində təsdiqlənmiş seçim və kotirovka üçün mikser modelinizi və ya çertyojunuzu göndərin.

Yem Mikser üçün PGA Series Auger Drive Planet Sürət qutusu

11,1:1-dən 662,8:1 nisbətində 3,810–42,000 N·m davamlı fırlanma anı verən, TMR mikserləri və pəhriz qidalandırıcıları üçün 540 rpm PTO ilə idarə olunan planet reduktor. Çuqun korpus, karbürləşdirilmiş alaşımlı polad dişli, ikiqat sızdırmazlıq və toz, palçıq və yuyulma zamanı gündəlik iş üçün IP65 mühafizəsi.

  • 3,810–42,000Davamlı fırlanma momenti (N·m)
  • 11.1:1–662.8:1Mövcud nisbətlər
  • 540 rpmNominal daxiletmə sürəti
  • IP65Toz və sudan qorunma

Yem Mikserləri və TMR Vaqonları üçün PGA Series Auger Drive Planet Sürət qutusu

PGA seriyası traktorun PTO ilə yem qarışdırıcısının qarışdırma vinti arasında oturan burgu ötürücü qurğudur. Traktordan gələn 540 rpm girişi planetar mərhələ vasitəsilə aşağı, yüksək fırlanma anı fırlanma sürətinə endirilir ki, burgu dayanmadan silos, ot və konsentrat qaldırıb qatlasın. Yükləmə yolu bir neçə planet dişlisi arasında bölüşdürüldüyünə görə, sürücü ən kiçik modeldə 3,810 N·m-dən ən böyüyündə 42,000 N·m-ə qədər davamlı fırlanma momenti istehsal edərkən, mikserin ön və ya yan lövhəsinə bərkidilməsi üçün kifayət qədər yığcam qalır.

Raydafon PGA seriyasını Çinin Ningbo şəhərindəki öz emalatxanasında ISO 9001 keyfiyyət sistemi altında qurur və onu yem qarışdırıcı və pəhriz qidalandırıcı istehsalçılarına OEM vahidi kimi, eləcə də əvəzedici sürət qutusu kimi dilerlərə verir. Maşınınız PTO ilə idarə olunursa, onu a ilə birləşdirinYem qarışdırıcıları üçün PTO mili; Əgər mikseriniz planetar yerinə əyilmə pilləsindən istifadə edirsə, onu müqayisə edinyem qarışdırıcı sürət qutusueyni saytda çeşid.

Auger Drive planet sürət qutusu nədir və necə işləyir?

Burnu ötürücü planetar sürət qutusu, günəş dişlisinin planet daşıyıcısı tərəfindən daşınarkən üzük dişlisinin içərisində fırlanan bir neçə planet dişlini idarə etdiyi koaksial reduktordur. Buna görə də fırlanma momenti bir cüt əvəzinə birdən çox diş kontaktları vasitəsilə ötürülür, bu səbəbdən planetar qurğu qısa, yuvarlaq bir korpusda ağır qarışdırıcı yükü daşıya bilər və nə üçün tam burgu dondurulmuş və ya sıxılmış yemdə işə salındıqda baş verən zərbəyə müqavimət göstərir.

Yem qarışdırıcıda ardıcıllıq sadədir: 540 rpm-də traktorun PTO, burgu şaftında təxminən 5-50 rpm-ə qədər planetar azalma və nisbətən kiçik traktorun böyük qarışdırma vintini döndərməsinə imkan verən fırlanma momentinin çoxalması. Elə buna görə də PGA seriyası kiçik traktorlarla işləyən təsərrüfatlar tərəfindən seçilir - traktor deyil, sürət qutusu əlavə dönmə qüvvəsini təmin edir. Eyni prinsip silos və bioqaz qurğularının qidalandırıcılarına da aiddir, burada davamlı aşağı sürətli fırlanma pik sürətdən daha vacibdir.

Texniki Spesifikasiyalar və Model Aralığı

Bütün modellər 540 rpm giriş sürətində qiymətləndirilir. Hər sütuna baxmaq üçün cədvəli yana sürüşdürün.

Model Davamlı fırlanma momenti (N·m) Maksimum fırlanma momenti (N·m) Nisbət i Giriş mili
Tək mərhələli və iki mərhələli modellər
PGA-502 3,810 7,620 12.36–15.51 1"3/8 Z6
PGA-1002/3 8500 17.000 16,8–30,6 1"3/4 Z20
PGA-1202 11,600 23,200 11.1–19.4 1"3/4 Z20
PGA-1602/3 15,700 31,400 13.4–47.5 1"3/4 Z20
PGA-1702/3 15,700 31,400 13.4–47.5 1"3/4 Z20
PGA-2102/3 21.000 47.000 12.1–62.1 1"3/4 Z20
PGA-2502 23,780 48.000 13.6–23.6 1"3/4 Z20
PGA-3003/4 30,760 61,520 25,7–84,4 1"3/4 Z20
PGA-4203 42.000 142.000 27,8–91,4 1"3/4 Z20
Böyük şaquli qarışdırıcılar və bioqaz qidalandırıcılar üçün yüksək nisbətli modellər
PGA-1603 15,700 31,400 24,4–116,9 1"3/4 Z20
PGA-1703 15,700 31,400 24,4–116,9 1"3/4 Z20
PGA-2103 21.000 47.000 31,8–126,5 1"3/4 Z20
PGA-2503 23,780 48.000 35,7–142,2 1"3/4 Z20
PGA-3004 30,760 61,520 97,4–612,3 1"3/4 Z20
PGA-4204 42.000 142.000 105,4–662,8 1"3/4 Z20
  • Maksimum fırlanma anı, yüklənmiş şnekin işə salınması zamanı sürət qutusunun qəbul etdiyi fasiləli pikdir; davamlı fırlanma momenti fasiləsiz qarışdırma vəzifəsi üçün dəyərdir.
  • Göstərilən giriş mili seçimləri standart 1"3/8 Z6 və 1"3/4 Z20 PTO profilləridir. Digər splaynlar, çuxur ölçüləri və çıxış flanş ölçüləri rəsminizə uyğunlaşdırıla bilər.
  • Verilmiş çərçivə üçün sadalanan diapazondan kənar nisbətlərə bəzən mərhələləri birləşdirməklə nail olmaq olar — tələb olunan çıxış sürətini göndərin və biz təsdiq edəcəyik.

Mikseriniz üçün düzgün PGA modelini necə seçmək olar

  1. Çərçivəni traktorun gücünə və burgunun ölçüsünə uyğunlaşdırın.Kiçik 40-80 at gücündə mikserlər adətən PGA-502 və ya PGA-1002/3 ilə işləyir; orta mənzilli 80-150 at gücünə malik TMR vaqonları adətən PGA-1602/3-dən PGA-2502-yə qədər istifadə edir; böyük şaquli qarışdırıcılar və bioqaz qidalandırıcıları PGA-3004 və ya PGA-4204-ə qədər hərəkət edir.
  2. Davamlı fırlanma anı vəzifənizlə müqayisə edin.Mikserin tələb olunan burgu torkunu pik rəqəmlə deyil, cədvəldəki davamlı rəqəmlə müqayisə edin. Pik dəyər işə başlama üçün boşluqdur, iş reytinqi deyil.
  3. Giriş milini təsdiqləyin.Avropa və Şimali Amerikadakı əksər traktorlar 540 rpm-də 1"3/8 Z6, daha böyük maşınlar isə 1"3/4 Z20 istifadə edir. Səhv spline gördüyümüz ən çox görülən sifariş xətasıdır.
  4. Montajı və yağ səviyyəsini yoxlayın.Boltun nümunəsini, çıxış flanşını və yağ doldurucunun mikser çərçivəsinə qarşı mövqeyini təsdiqləyin ki, qurğu təlimatda göstərilən bucaqda otursun.
  5. Baxım intervalını planlaşdırın.Təlimatda yağ dərəcəsi və dəyişdirmə intervalından istifadə edin; Zəmanət qeydləri üçün xidmət komandanıza ehtiyac olarsa, göndərmə ilə birlikdə yazılı texniki xidmət cədvəli təqdim edə bilərik.

Hansı çərçivəyə uyğun olduğuna əmin deyilsiniz? Mikser markasını, burgunun diametrini, traktorun at gücünü və tələb olunan burgu sürətini göndərin — mühəndislərimiz sifariş etməzdən əvvəl modeli və nisbəti təsdiq edəcəklər.

Məhsul təfərrüatı

Aşağıdakı hər iki fotoşəkil istehsal etdiyimiz PGA seriyalı vahiddir: tökmə korpusu və PTO girişi ilə yığılmış sürət qutusu və montaj yoxlamaları üçün istifadə olunan ölçü rəsmi.

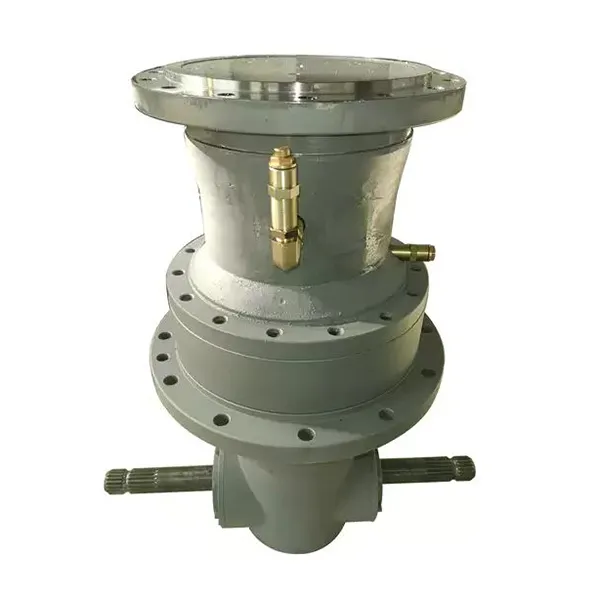

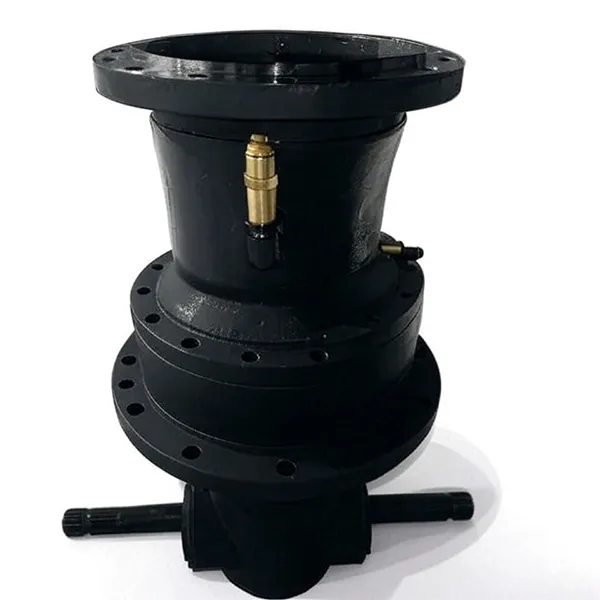

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
PGA seriyalı burgu ötürücü planetar sürət qutusu — çuqun korpus, planet reduksiya mərhələsi və PTO giriş mili.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
PGA seriyalı yem qarışdırıcı planetar sürət qutusunun konturları və montaj ölçüləri.

Materiallar, Sızdırmazlıq və Tikinti Keyfiyyəti

Ötürücülər və istilik müalicəsi

Ötürücülər və vallar yüksək möhkəm ərintili poladdan və qazdan karbürləşdirilmiş, daha sonra diş səthi sərtliyinə qədər söndürüldükdən sonra, nüvə şoku udmaq üçün kifayət qədər möhkəm qalır. Bu birləşmə PGA seriyasına aşındırıcı silos üzərində aşınma müqavimətini və təkrar yüklənmiş başlanğıclara dözümlülüyünü təmin edən şeydir və eyni çərçivənin xarici zərfi dəyişdirmədən geniş nisbət diapazonunda təklif oluna bilməsinin səbəbidir.

Korpus və sızdırmazlıq

Korpus tək parçalı çuqun gövdədir, o, rulman dəliklərini konsentrik saxlayır və hazırlanmış korpusun ötürəcəyi vibrasiyanı azaldır. Giriş və çıxış uclarında ikiqat sızdırmazlıq sürtkü yağını içəridə saxlayır və toz, şlam və yuyulmuş suyu kənarda saxlayır, qurğuya IP65 qoruma səviyyəsi verir. Yağ nipelləri və yağ doldurma nöqtəsi elə yerləşdirilib ki, mikser işlək vəziyyətdə olarkən müntəzəm texniki xidmət göstərilə bilsin.

Göndərmədən əvvəl sınaq

Qablaşdırmadan əvvəl hər bir sürət qutusu işə salınır və yoxlanılır: hamar fırlanma və yağ sızdırmazlığını təsdiqləmək üçün yüksüz işləmə, dişli dəstində boşluq və kontakt nümunəsinin yoxlanılması, giriş spline və çıxış flanşının yekun yoxlanışı. Layihəniz sənədləşdirilmiş sübut tələb etdikdə, sınaq qeydləri göndərmə sənədlərinə əlavə edilə bilər.

Yem qarışdırıcı operatorlar üçün əsas üstünlüklər

  1. Yanacağın aşağı qiyməti.Yüksək ötürmə səmərəliliyi, PTO və burgu arasında daha az enerji itkisi deməkdir, bu da müqayisə edilə bilən qarışdırma işində yanacaq istehlakını təxminən 30% azaldır.
  2. Daha sürətli başlanğıc, əvvəlcədən isitmə yoxdur.Ötürücü dəsti tez iş vəziyyətinə çatır, buna görə də səhər tezdən partiyalar və doldurma qarışıqları uzun müddət isinməyə ehtiyac duymur.
  3. Sabit yüksək sürətli qarışdırma.Dəqiq dişli dəsti saman, silos və konsentratda şnek sürətini sabit saxlayır, beləliklə, rasion təbəqələşmə əvəzinə bərabər şəkildə qarışdırılır.
  4. Daha hamar, daha uzun sürən sürücü.Simmetrik planet quruluşu ötürmə gücünü tarazlayır, tıxanma yüklərini və bütün ötürmə xəttində mexaniki aşınmanı azaldır.
  5. Yük altında nisbətin avtomatik dəyişməsi.Bölmə sıxılmış və ya dondurulmuş yemi parçalayan yüksək tork rejimində işə başlayır, sonra partiyanın qalan hissəsi üçün daha sürətli rejimə keçir.
  6. Kiçik traktorlarla işləyir.Torkun gücləndirilməsi daha kiçik, daha ucuz traktora eyni burgu sürməyə imkan verir və daha böyük maşınları digər sahə işləri üçün azad edir.
  7. Daha uzun PTO ötürücü ömrü.Aşağı başlanğıc fırlanma anı traktorun PTO və şaft muftasındakı zərbəni azaldır, muftaların dəyişdirilməsi intervallarını 2-3 dəfə artırır.
  8. Daha sakit, daha stabil əməliyyat.Çox dişli şəbəkə ötürücü vibrasiyanı udur, səs-küyü və bərkidicilərin boş işləmə riskini azaldır.
  9. Daha asan əməliyyat.Avtomatik keçid mexaniki müdaxiləni azaldır, ona görə də operator sürət qutusuna deyil, rasiona və maşını izləyir.
  10. Sənədli keyfiyyət.ISO 9001 istehsalı, öz zavodumuzda emal edilmiş və yığılmış, ehtiyat hissələri və çatdırıldıqdan sonra texniki dəstək.

Yuxarıdakı yanacaq qənaəti və xidmət intervalı rəqəmləri sürət qutusumuzun dizaynına və adi yem qarışdırıcı işinə əsaslanır; faktiki nəticələr traktordan, rasiondan və iş şəraitindən asılıdır.

Mövcud Konfiqurasiyalar və Montaj

PGA seriyası üç ümumi mikser sxeminə birləşdirilən möhkəm, yığcam planetar ötürücü kimi təqdim olunur. Hansı birini tikdiyinizi və ya işlətdiyinizi bizə deyin və çıxış flanşı, montaj üzü və yağ doldurma mövqeyi müvafiq olaraq təyin olunur.

Yük maşınına quraşdırılmış qarışdırıcılar

Burnu sürücüsü yük maşını mühərrikindən PTO və ya hidravlik mühərrikdən ötürücü qutudan götürülür, korpus mikserin ön lövhəsinə quraşdırılmışdır.

Özüyeriyən maşınlar

Sürət qutusu hərəkət edən şassiyə quraşdırılıb, burada aşağı vibrasiyalı planetar quruluş dişli dəstini səyahət zərbəsindən qoruyur.

Sabit və stasionar qarışdırıcılar

Yağ soyutma və xidmətə çıxışın planlaşdırıla biləcəyi bioqaz qurğularında, yem mərkəzlərində və stasionar TMR qurğularında davamlı vəzifə.

Proqramlar

PGA seriyası yem qarışdırıcılarının və bioqaz qurğularının qidalanma sistemlərinin fırlanmasını idarə edir. Tipik quraşdırmalara aşağıdakılar daxildir:

  • Şaquli və üfüqi TMR yem qarışdırıcıları və pəhriz qidalandırıcıları
  • Yem mərkəzlərində və təsərrüfatdaxili yem mətbəxlərində burgu və vintli konveyerlər
  • Sıxlaşdırılmış materialın parçalanması lazım olan silos və saman qarışdırma xətləri
  • Fasiləsiz işləyən bioqaz qurğusu xammalı qarışdırıcıları və dozaj vintləri
  • Eyni burgu sürmə prinsipindən istifadə edən yataq dəsti və zibil səpənlər
  • Digər markaların mövcud mikserlərində köhnəlmiş sürət qutularının dəyişdirilməsi

Maşınınız bu siyahıda yoxdursa, tətbiqi və iş dövrünü təsvir edin. Stasionar bioqaz qidalandırıcısına uyğun olan sürət qutusu yük maşınına quraşdırılmış TMR vaqonu üçün fərqli yağ spesifikasiyası və ya montaj bucağı tələb edə bilər.

Müştəri rəyləri

★★★★★

Robert MartinezBoru Kəməri və Sahə Avadanlıqları üzrə Podratçı, Hyuston, ABŞ

Biz bu planetar sürət qutularından duz səpilməsi və daimi vibrasiyanın normal olduğu Körfəz Sahili boru kəməri işində istifadə etdik. Altı aylıq fasiləsiz iş ərzində bölmələr dişli torların dəqiqliyində ölçülə bilən dəyişiklik olmadan sabit qaldı. İndi onlar hətta qeyri-bərabər gelgit zəminində də qolu sabit tutaraq qaynaq tənzimləyicimizi idarə edirlər. Növbəti boru kəməri mərhələsi üçün onlar təsdiq edilmiş təchizatçı siyahımızdadır.

★★★★★

Sophie Duboisİstehsal meneceri, Avtomobil hissələri zavodu, Lion, Fransa

Bizim ştamplama xəttimizdə iki ildir və yerləşdirmə dəqiqliyi, hətta nazik alüminium təbəqədə də hələ də ±0,02 mm daxilində qalır. Bu aqreqatlara keçdikdən sonra ilk ötürmə məhsuldarlığımız təxminən 15% yaxşılaşdı və sürət qutularının planlaşdırılmış yağ dəyişikliyindən başqa heç nəyə ehtiyacı olmadı.

★★★★★

Marko RossiBaxım Alıcısı, Tekstil Maşınları, İtaliya

Mən Avropa ilə Çin arasındakı gərginlik fərqindən narahat idim və onların mühəndisləri bir gecədə uyğunlaşma planı hazırladılar və ikili gərginlikli idarəetmə modulu verdilər. Taxta sandıq hətta düzgün sürtkü yağını və yerli ehtiyat hissələri ilə təmasda olan italyan dilində texniki xidmət kitabçasını ehtiva edirdi. Quraşdırma interfeysi bizim dəzgahımızın sürücü şaftına tam uyğun gəlirdi, istismara vermə zamanı heç bir eksenel hərəkət olmadan.

Alıcının FAQ

  • Hansı PGA modeli yem qarışdırıcıma uyğun gəlir?Traktorun at gücü, burgunun diametri və tələb olunan burgu sürətini davamlı fırlanma anı sütununa uyğunlaşdırın: 40-80 at gücündə mikserlər adətən PGA-502 və ya PGA-1002/3, 80-150 at gücündə TMR vaqonları PGA-1602/3-dən PGA-2502-yə, böyük şaquli yem qarışdırıcıları və ya PGA-3-ü götürür PGA-4204. Mikserinizin təfərrüatlarını bizə göndərin, modeli və nisbəti təsdiq edək.
  • Davamlı tork və maksimum fırlanma anı arasındakı fərq nədir?Davamlı fırlanma anı fasiləsiz qarışdırma dərəcəsidir; maksimum fırlanma anı, yüklənmiş burgu işə salındıqda vahidin qəbul etdiyi aralıq zirvədir. Sürət qutusunu fasiləsiz şəkildə ölçün və zirvəni başlanğıc boşluq kimi qəbul edin.
  • Hansı PTO giriş milinə ehtiyacım var?Standart variantlar 540 rpm traktorlarının əksəriyyəti üçün 1"3/8 Z6 və daha böyük maşınlar üçün 1"3/4 Z20-dir. PTO-nuz fərqli spline, çuxur və ya ölçüdürsə, çertyojı göndərin və biz girişi uyğunlaşdıracağıq.
  • Sürət qutusu toz və sudan qorunurmu?Bəli. Çuqun korpus giriş və çıxış uclarında ikiqat sızdırmazlıqdan istifadə edərək, gündəlik təsərrüfatda istifadə olunan toz, şlam və yuyulma şəraitini əhatə edən IP65 mühafizə səviyyəsinə malikdir.
  • Fərdi nisbət, flanş və ya korpus bitirmə sifariş edə bilərəmmi?Bəli. Raydafon dişliləri emal edir və aqreqatları öz fabrikində yığır, beləliklə, OEM proqramları üçün rəsm üçün xüsusi nisbətlər, çıxış flanşları, montaj üzləri, yağ doldurma mövqeləri və boya işləri hazırlanır.
  • Bəs çatdırılma müddəti, ehtiyat hissələri və zəmanət?Standart çərçivələr qısa cədvəl üzrə göndərilir və xüsusi vahidlər təsdiqlənmiş rəsmə uyğun gəlir. Ehtiyat dişli dəstləri, möhürlər və podşipniklər ayrıca mövcuddur və zəmanət şərtləri qiymət təklifində göstərilmişdir. Kəmiyyətinizi və çatdırılma portunu 24 saat ərzində sabit qiymətə göndərin.

Əlaqədar Məhsullar və Əlavə Oxu

Raydafon bütün ötürücü qatarı yem qarışdırıcının ətrafında təmin edir, beləliklə siz sürət qutusunu, mili və muftaları bir zavoddan və bir yoxlama standartından sifariş edə bilərsiniz:

PGA Series sürət qutusu kotirovkasını tələb edin

Mikser modelini və ya rəsmini, traktorun at gücünü, tələb olunan burgu sürətini və çatdırılma portunu göndərin. Mühəndislərimiz çərçivəni, nisbəti və giriş şaftını təsdiqləyir, sonra 24 saat ərzində möhkəm qiymətlə cavab verirlər.
