Plastik Konik Ötürücülər

Raydafon Çinin Ningbo şəhərində düzbucaqlı sürücülər üçün POM və neylonla qəliblənmiş plastik konik dişli dişlilər istehsal edir. Standart nisbətlər 1:1, 2:1, 3:1, 4:1 və 5:1; meydança modulları M0.25 - M1; dişlərin sayı 10-dan 60-a qədər; buruqların diametri 3,0 ilə 10,0 mm; xarici diametrlər 8,7 ilə 60,4 mm; iş temperaturu -40 °C ilə +80 °C arasında. Hissə nömrələrinə GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M51206, GB1M51206 daxildir GB1M512* və GB1M512BS*. BS şəkilçisi pirinç əlavə və təyin vintini göstərir. Vacib: GB1M512* və GB1M512BS* yalnız 60 dişli konik dişli ilə uyğun gəlir və digər dişlilərlə uyğun gəlmir. Kalıplanmış diş həndəsəsi sakit, sıx mesh verir; polimer özünü yağlayır və kimyəvi maddələrə davamlıdır. Xüsusi modul, dişlərin sayı, çuxur, hub və rəsm üçün material dərəcəsi; 24 saat ərzində kotirovka.

Plastik Konik Ötürücülər - Xüsusi Kalıplanmış POM və Neylon, M0.25 - M1

Kiçik dəqiqlikli mexanizmlər üçün düzbucaqlı ötürmə dişliləri: 1:1-dən 5:1-ə qədər tam nisbətli ailə, 10-dan 60-a qədər dişli, POM və ya neylonda qəliblənmiş, isteğe bağlı pirinç daxiletmə və bərkitmə vinti ilə. Qəhvə maşınları və printerlər üçün kifayət qədər səssiz, akkumulyatorla işləyən cihazlar üçün kifayət qədər işıqlıdır və dünyanın istənilən yerində rəsm çəkmək üçün təchiz edilmişdir.

  • 1:1 – 5:1Standart nisbətlər
  • M0.25 – M1Pitch modulu (mod)
  • 10 - 60Diş sayıları mövcuddur
  • −40 ilə +80 °C arasındaİşləmə temperaturu

Düz Bucaqlı Sürücülər üçün Plastik Konik Ötürücülər - Xüsusi Kalıplı POM və Neylon

Plastik dişli dişli kəsilmiş metal dişlər əvəzinə qəliblənmiş polimer dişlərdən istifadə edərək sürücünü 90 dərəcə döndərir. Bu tək dəyişiklik yağlama ehtiyacını aradan qaldırır, cütün çəkisini azaldır və şəbəkəni nəzərəçarpacaq dərəcədə sakitləşdirir - buna görə də tənzimləmə qəhvə maşınlarında, printerlərdə, pərdə mühərriklərində, robot tozsoranlarda və uzaqdan idarə olunan kiçik nəqliyyat vasitələrində görünür. Raydafon bu ailəni Çinin Ningbo şəhərindəki öz fabrikindən həm istehsalçı, həm də təchizatçı kimi istehsal edir, ona görə də sizinlə qəlibləmə maşını arasında ticarət marjası yoxdur.

Fərdiləşdirmə adətən dişlinin uyğun olub-olmadığına qərar verən parametrləri əhatə edir: modul, dişlərin sayı, çuxur diametri, hub və boss ölçüləri, nisbət və polimerin özü. Bir rəsm, bir nümunə dişli və ya hətta ölçüləri olan bir fotoşəkil göndərin və biz ən yaxın standart hissəni təsdiq edəcəyik və ya yeni bir alət təklif edəcəyik. Eyni emalatxananın əlaqəli məhsullarına daha geniş daxildirplastik dişlidiapazon,plastik spiral dişliparalel mil ötürücüləri üçün ailə və metalkonik dişlifırlanma momentinin polimerin daşıya biləcəyini aşdığı xətt.

Plastik Konik Ötürücü Xüsusiyyətlər

  • Standart ölçü istinadıΦ12 mm (aşağıdakı cədvəldə göstərilən ölçülərdə də mövcuddur)
  • Pitch modulu (mod)M0,25, standart hissə diapazonunda 0,5 və 1,0 ilə
  • Material növüPlastik — POM, neylon (PA) və ya müştəri tələb etdiyi kimi
  • Nisbətlər1:1, 2:1, 3:1, 4:1, 5:1
  • İşləmə temperaturu−40 °C ilə +80 °C arasında
  • Əlavə xüsusiyyətlərPirinç daxiletmə, quraşdırma vinti, xüsusi çuxur və hub
  • FərdiləşdirməModul, diş sayı, çuxur, baş uzunluğu, diş eni, material dərəcəsi

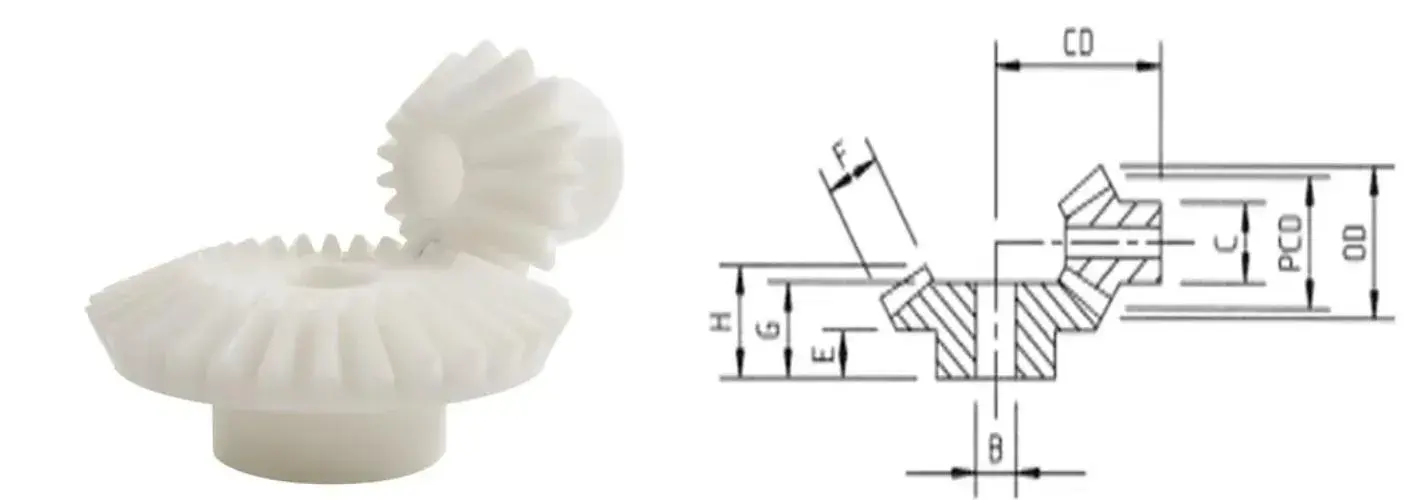

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Plastik konik dişli ailəsi üçün istinad həndəsəsi - aşağıda göstərilən ölçü hərfləri bu rəsmə uyğundur.
1:1Bərabər sürət, düzbucaqlı ötürmə
2:1Çıxış sürətini yarıya endirin
3:1Üçüncü sürətin azaldılması
4:1Dörddəbir sürətin azalması
5:1Beşinci sürətin azalması

Mühüm uyğunluq qeydi:nisbəti cütləşdirilmiş cütlər birlikdə istifadə edilməlidir. 1:1 nisbətində düz dişli konik dişli çarxlar onların nisbəti daxilində bir-birini əvəz edə bilər, lakinHissə nömrəsi * (GB1M512* və GB1M512BS*) ilə bitən 5:1 nisbətli hissələr yalnız 60 dişli konik dişli ilə uyğun gəlir - onların həndəsəsi heç bir digər dişli ilə uyğun gəlmir.Zəhmət olmasa, sifariş verməzdən əvvəl cütləşmə hissəsinin nömrəsini təsdiqləyin.

Ölçülər, dişlərin sayı və nisbətləri

Bütün ölçülər mm. B, CD, C, E, F, G və H hərflərindən yuxarıdakı istinad cizgi ilə birlikdə öz planınıza uyğun uyğunluğu yoxlamaq üçün istifadə edin.

Hər sütunu oxumaq üçün cədvəli yana sürüşdürün. Sağ sütunda hər bir hissə üçün pirinç daxiletmə və bərkitmə vinti versiyası göstərilir.

Hissə nömrəsi. Pitch
(mod)
sayı
dişlər
Bütün ölçülər mm Pirinç əlavə
& təyin vidası
Xarici dia. Pitch dia. Buruq dia. B CD Hub dia. C Boss uzunluğu E Diş eni F Uzunluğu G Uzunluğu H
1:1 nisbəti
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
2:1 nisbəti
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
3:1 nisbəti
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
4:1 nisbəti
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
5:1 nisbəti
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Cədvəli oxumaq:BS şəkilçisi olan hissələr şaftın pozitiv bərkidilməsi üçün mis əlavə və təyin vintini daşıyır. B, CD, C, E, F, G və H hərfləri yuxarıdakı spesifikasiyalar bölməsindəki istinad rəsminə uyğundur. Uzunluq sütununda tire o deməkdir ki, ölçü həmin hissəyə uyğun deyil. Hansı cütlüyün tərtibatınıza uyğun olduğuna əmin deyilsiniz? Çizimi və ya mil ölçülərini göndərin və biz uyğunlaşdıraq.

Məhsul təfərrüatı

Bizim qəliblənmiş plastik konik dişli çarxlarımızın fotoşəkilləri - diş forması, qovşaq və pirinç daxiletmə variantı.

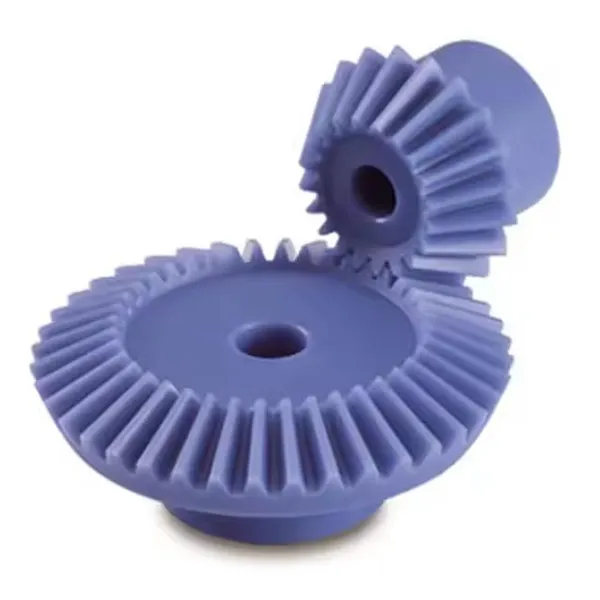

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
Qəliblənmiş plastik konik dişli çarxlar - nisbət diapazonunda diş forması və qovşaq detalları.

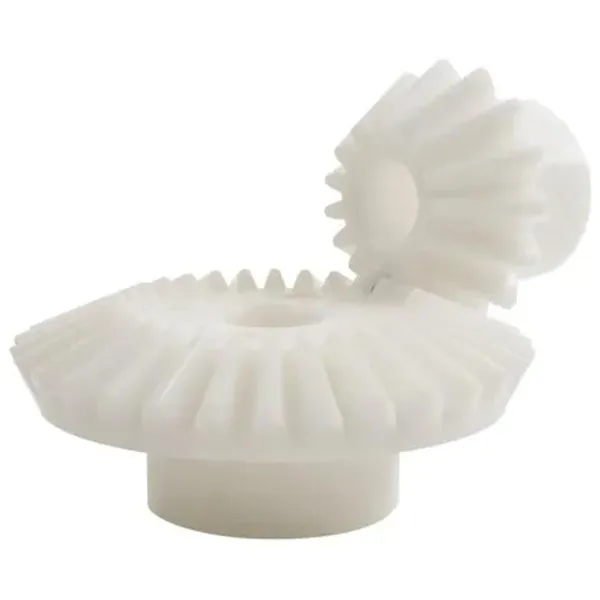

Plastic bevel gear pair in POM moulded for a right-angle drive
Düzbucaqlı sürücü üçün POM konik dişli cütü.

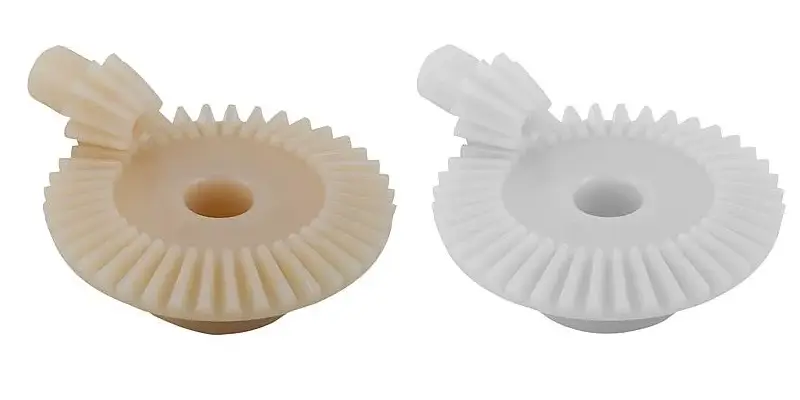

Plastic bevel gear set assembled and checked before packing
Birləşdirilmiş dişli dəstləri qablaşdırmadan əvvəl şəbəkə və boşluq üçün yoxlanılır.

Əsas Üstünlüklər

  • Təmiz, aşınmaya davamlı polimerlərPOM və neylon nəmə və geniş çeşiddə kimyəvi maddələrə müqavimət göstərir, buna görə də dişli rütubətli, yuyulan və ya yüngül korroziyalı mühitlərdə işləməyə davam edir, burada üzlənmiş metal dişli sonunda korroziyaya uğrayır. Heç bir boyama, örtük və yağ filmi yoxdur.
  • Dəqiq kalıplanmış dişlərDiş forması kəsicidən daha çox qəlib boşluğundan gəlir, beləliklə nişan dəstdə sıx və ardıcıl qalır. Nəticə sabit, sakit fırlanmadır - qəhvə maşınları və printerlər kimi səs-küyə həssas cihazlarda ən vacib olan xüsusiyyət.
  • Metalın çəkisinin bir hissəsiAşağı kütlə vallara və rulmanlara olan yükü azaldır, motorun idarə etməli olduğu ətaləti azaldır və portativ və akkumulyatorla işləyən məhsullarda batareyanın ömrünü uzadır.
  • Kompakt zərfdə düzbucaqlı sürücüKonik həndəsə, kiçik mexanizmləri qısa və montajda sadə saxlayan ayrıca sürət qutusu korpusuna ehtiyac duymadan gücü 90 dərəcə ötürür.
  • Rəsminizə uyğunlaşdırılmışdırModul, dişlərin sayı, çuxur diametri, hub və boss ölçüləri, nisbət və polimer dərəcəsi tələbata uyğun olaraq istehsal edilə bilər. Cədvəldəki standart hissə uyğun gəlirsə, biz bunu söyləyəcəyik və alətin dəyərinə qənaət edəcəyik.
  • Fabrikdən birbaşa qiymət və nəzarətKalıplama, yoxlama və qablaşdırma şirkət daxilində baş verir, buna görə də aralıq marja yoxdur və keyfiyyət hissəni hazırlayan eyni komanda tərəfindən yoxlanılır.

Proqramlar

Yüngül çəki, səssiz işləmə və korroziyaya davamlılığın birləşməsi plastik dişli dişliləri bir neçə məhsul ailəsində kiçik düzbucaqlı sürücülər üçün uyğun edir.

Ağıllı ev cihazları

Ağıllı pərdə maşınları otağı narahat etmədən səssizcə açıb bağlanır, robot tozsoranlar isə aşağı enerji sərfiyyatı və uzun xidmət müddəti ilə qalxmaq və dönmək üçün eyni düzbucaqlı sürücüdən istifadə edirlər.

Ofis avadanlığı

Printerlər kağızın hamar qidalanması və aşağı işləmə səsi üçün ardıcıl diş formasına etibar edir və parçalayıcılar vaxtından əvvəl nasazlıq olmadan davamlı kağız yüklərinin öhdəsindən gəlmək üçün kimyəvi müqavimət və aşınma müqavimətindən istifadə edirlər.

Oyuncaqlar və istehlak məhsulları

Uzaqdan idarə olunan nəqliyyat vasitələri aşağı çəkidən faydalanır, bu da batareyanın ömrünü artırır, polimer isə düşmələrə və təsirlərə dözür. Uşaq məhsulları üçün uyğun material sinifləri mövcuddur.

Qəhvə maşınları və kiçik məişət texnikası

Qapalı cihazlarda düzbucaqlı sürücülər ətrafdakı hissələrin yağla çirklənməsi olmadan işləyir və qəliblənmiş şəbəkə məişət mühitində iş səsini aşağı səviyyədə saxlayır.

Alətlər və kiçik ötürücülər

Aşağı ətalət və qeyri-maqnit, paslanmayan hissələrin üstünlük təşkil etdiyi ölçmə və yerləşdirmə mexanizmlərində 90 dərəcə yığcam köçürmələr.

Xüsusi maşın

Əks halda metal əyilmə cütlüyünə, ayrıca korpusa və yağlama nöqtəsinə ehtiyacınız olan istənilən kiçik düzbucaqlı sürücü. Rəsmi və vəzifəni göndərin və biz material və nisbət haqqında məsləhət verəcəyik.

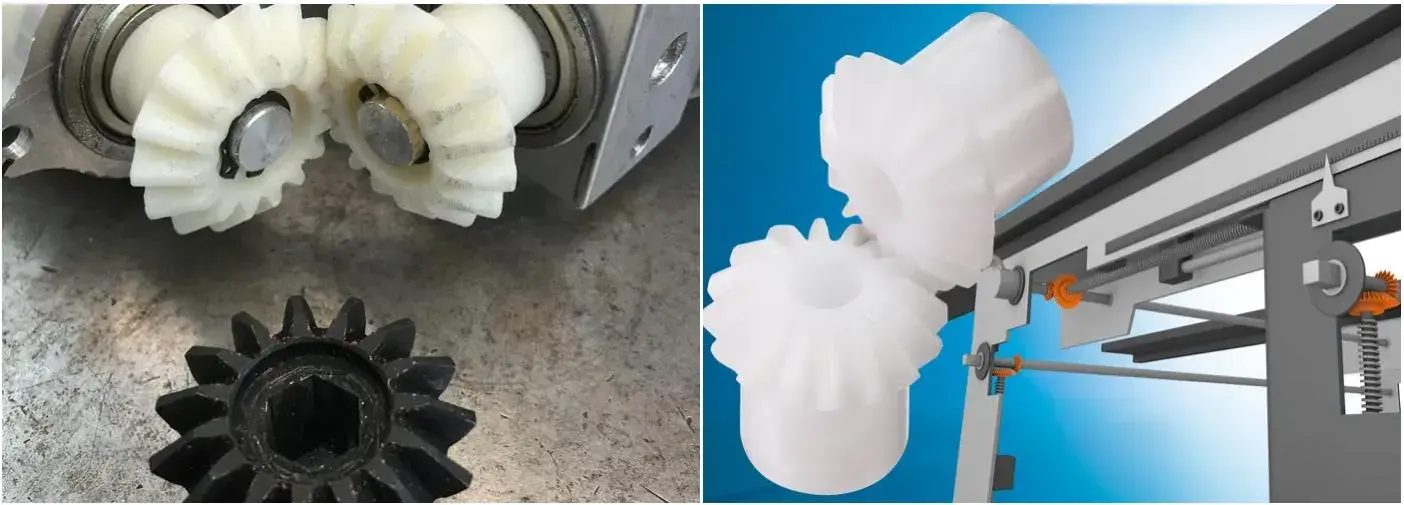

Plastic bevel gears used in smart home, office equipment and toy applications
Ağıllı ev, ofis avadanlığı və istehlak məhsulları tətbiqlərində xidmətdə olan plastik dişli dişlilər.

Alıcının FAQ

  • Mənim rəsmimə və ya nümunədən plastik konik dişli düzəldə bilərsinizmi?Bəli. Ölçülü bir rəsm və ya modul, diş sayı, nisbət, çuxur və material üstünlükləri ilə nümunə dişli göndərin. Yuxarıdakı cədvəldə mövcud standart hissənin uyğun olub-olmadığını təsdiqləyirik və ya yeni qəlibdən sitat gətiririk və alətdən əvvəl həndəsəni yoxlamaq istəyirsinizsə, əvvəlcə işlənmiş prototipi təmin edə bilərik.
  • Hansı materialı seçməliyəm, POM və ya neylon?POM, dəqiq əyilmə cütləri üçün adi seçimdir, çünki o, sərt, aşağı sürtünmə qabiliyyətinə malikdir və rütubət altında ölçü baxımından sabitdir, bu da mərkəz məsafəsini və boşluqları proqnozlaşdırıla bilən saxlayır. Neylon daha sərtdir və təsirləri udmaqda daha yaxşıdır, lakin o, nəmi udur və ölçüdə bir qədər hərəkət edir. Bizə yükü, sürəti və ətraf mühiti deyin və biz birini tövsiyə edək.
  • Ötürücülər uyğun cüt olaraq verilirmi?Konik cüt yalnız ona qarşı hazırlanmış cütləşmə mexanizmi ilə düzgün işləyir. Ulduz işarəsi ilə işarələnmiş hissələr (GB1M512* və GB1M512BS*) yalnız 60 dişli dişli ilə uyğun gəlir və digər dişlilərlə uyğun gəlmir. Hər bir digər hissə nömrəsi üçün, sifariş verməzdən əvvəl bizimlə cütləşən hissəni təsdiqləyin və biz cütü yoxlayacağıq.
  • Hissə nömrəsində BS şəkilçisi nə deməkdir?BS, düz qəliblənmiş çuxura güvənmək əvəzinə milə müsbət mexaniki bərkitmə təmin edən pirinç əlavə və təyin vintini göstərir. Ötürücülərin geriyə yük götürdüyü və ya milin sürüşməməsi lazım olduğu adi seçimdir.
  • İşləmə temperaturu nədir və daha yüksək temperaturlu material təmin edə bilərsinizmi?Standart diapazon -40 °C ilə +80 °C arasındadır. Daha isti işləyən avadanlıq üçün PEEK və ya PPS kimi materiallara istinad edilə bilər; bizə davamlı işləmə temperaturu deyin və biz tətbiqin nəyə ehtiyacı olduğunu təsdiq edəcəyik.
  • Qəbul müddətiniz və sifariş şərtləriniz nədir?Hissə nömrəsini və ya çertyojı tələb olunan miqdarda göndərin. Biz qiymət, əgər varsa, alət tələbi və çatdırılma müddəti ilə cavab veririk - adətən 24 saat ərzində. İstehsal ehtiyatından standart hissələrin göndərilməsi; yeni alətlər təsdiq edilmiş çertyojı izləyir.

Əlaqədar Məhsullar və Əlavə Oxu

Plastik Konik Ötürücü Təklif Edin

Hissə nömrəsini yuxarıdakı cədvəldən və ya öz çertyojunuzu göndərin — modul, nisbət, diş sayı, çuxur və kəmiyyət. Biz cütləşmə qurğusuna uyğunluğu təsdiqləyirik, material haqqında məsləhət veririk və 24 saat ərzində qiymət və çatdırılma müddəti ilə cavab veririk.

İndi sorğu göndərin

* Nisbətlər uyğun cütlər kimi sifariş edilməlidir. Ölçülər spesifikasiyalar bölməsindəki istinad rəsminə uyğundur; zəhmət olmasa sifariş verməzdən əvvəl montajınızın son rəsmini təsdiqləyin. Pirinç daxiletmə və təyin vida versiyaları BS şəkilçisi ilə müəyyən edilir.
