Case IH Dairəvi Balyalayıcılar üçün PTO Şaftı
  • Case IH Dairəvi Balyalayıcılar üçün PTO ŞaftıCase IH Dairəvi Balyalayıcılar üçün PTO Şaftı
  • Case IH Dairəvi Balyalayıcılar üçün PTO ŞaftıCase IH Dairəvi Balyalayıcılar üçün PTO Şaftı

Case IH Dairəvi Balyalayıcılar üçün PTO Şaftı

Case IH dəyirmi presləmə maşınları üçün PTO mili — RB444, RB454, RB455A, RB464, RB554 və RB564, həmçinin RB454 Silaj və RB454 Rotor Kəsici variantlarını əhatə edir. Sürtünmə debriyajı ilə CAT4 və CAT5 sabit sürət ötürücü xətləri; traktordan asılı olaraq giriş spline 1.375-6 və ya 1.375-21; güc tələbi 40–100 at gücü (30–75 kVt). Debriyaj fırlanma anı 1000 N·m (CAT3/S4) ilə 1800 N·m (CAT4/S6) arasındadır. Presləmə maşını modelinizi və traktorun PTO splineını göndərin — biz ötürmə xətti kateqoriyasını, mufta fırlanma momentini və mil uzunluğunu təsdiqləyirik və 24 saat ərzində zavod təklifini qaytarırıq.

OEM dəyişdirilməsi · Case IH RB Series

Case IH Dairəvi Balyalayıcılar üçün PTO Şaftı — CAT4 & CAT5 Sabit Sürətli Ötürücü xətlər, 1.375-6 / 1.375-21 Spline

Dəyirmi presləmə maşınının PTO şaftı iki şəkildə uğursuz olur: universal birləşmə fırlanma bucağını qəbul edə bilmir. başlıqda və ya mufta düzgün fırlanma anında sürüşmür və bunun əvəzinə sürət qutusu zərbə alır. Bu səhifə Case IH RB444, RB454, RB455A, RB464, RB554 üçün mil ölçülərini, tələb olunan gücü və mufta hissələrinin nömrələrini sadalayır və RB564 presləmə maşınları, beləliklə, siz əvəzedici valı əslində işlədiyiniz presləmə maşını modelinə uyğunlaşdıra bilərsiniz.

Balyaçı Modelləri Örtülü

6 Əsas Modellər RB444, RB454, RB455A, RB464, RB554, RB564 — üstəgəl RB454 Silos və RB454 Rotor Kəsici variantları.

Sürücü Ölçüləri

CAT4 / CAT5 Sürtünmə debriyajı ilə sabit sürət ötürücü sistemi. Traktordan asılı olaraq giriş spline 1.375-6 və ya 1.375-21.

Güc tələbi

40-100 at gücü RB444-də 30 kVt-dan RB454 Rotor Kəsicisində 75 kVt-a qədər. Aşağıdakı cədvəldə tam bölgü.

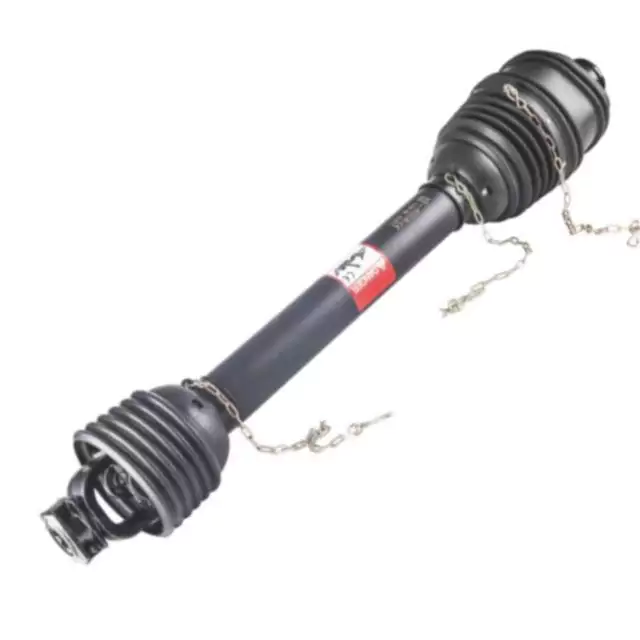

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
PTO şaftının yığılması — sabit sürət birləşməsi, sürtünmə debriyajı və 1.375-6 giriş boyunduruğu.

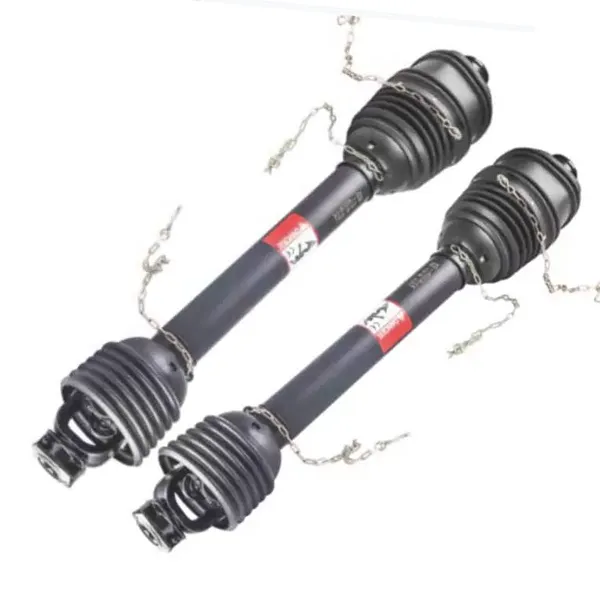

PTO shaft for Case IH round balers — clutch end and spline detail
Debriyaj ucu və spline detalı — tez ayrılan boyunduruq və qoruyucu rulman.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Giriş boyunduruğu variantları — 1.375-6 və 1.375-21 spline, traktorun PTO stubuna uyğundur.

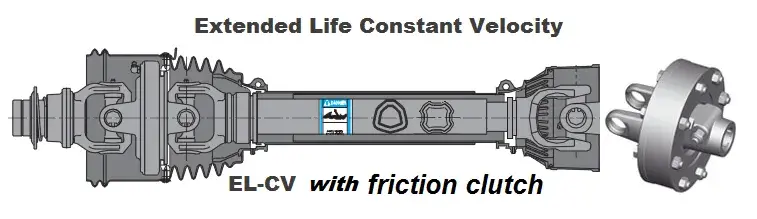

PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Sürtünmə debriyajı və kəsici boltun konfiqurasiyası — sürüşmə nöqtəsi balyaçı sürət qutusunu qoruyur.

Model Cədvəli — PTO Şaftının Ölçüsü və Baler tərəfindən Tələb olunan Güc

Case IH dəyirmi balya maşınları modelləri — mil ölçüsü və PTO güc tələbi
Baler Modeli PTO milinin ölçüsü PTO tələb olunur, hp (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 silos CAT4 65 (48)
RB454 Rotor kəsici CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

Case IH, sürtünmə debriyajı ilə modeldən asılı olaraq CAT4 və ya CAT5 sabit sürət ötürücü xətləri tələb edir. RB454 Rotor Kəsici bu diapazonda 100 at gücünə (75 kVt) daxil olan CAT5 tələb edən yeganə variantdır. traktorunuz bu rəqəmin altındadır, sifariş verməzdən əvvəl presləmə maşınını təsdiqləyin.

Constant velocity PTO shaft part number reference for Case IH round balers
Daimi sürət PTO arayışı — CAT3-dən CAT5-ə qədər, 540 və 1000 rpm əsas hissə nömrələri.

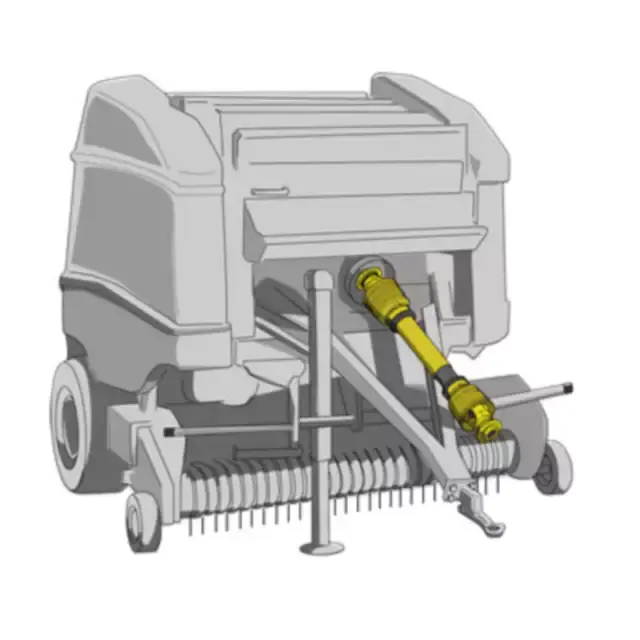

PTO shaft installed on a round baler in field operation
Sahədə quraşdırma — şaftın bucağı və balyaçı girişində qalxan boşluğu.

Daimi Sürət PTO və Debriyaj Hissə Nömrələri

Daimi sürət PTO - kateqoriya və traktor spline üzrə əsas hissələrin nömrələri
CV PTO Traktor Spline Əsas hissə nömrəsi
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
1.375-6 spline girişi üçün FT sürtünmə debriyajları
Universal Ölçü Dönmə momenti (N·m) Hissə nömrəsi
CAT3 / S4 1000 6QE344901R
CAT3 / S4 1000 635E41203R
CAT4 / S6 1800 663H53403R
CAT5 / S8 1450 6LM453003R

Yuxarıdakı hissə nömrələri valı presləmə maşını və traktor kombinasiyasına uyğunlaşdırmaq üçün istinad nöqtələridir. Əgər sizin presləmə maşını başqa alətin yarısından istifadə edir və ya traktorun altlığı 1.750-20 şprisdir, modeli göndərin və biz düzgün birləşməni təsdiqləyin. Daha genişDairəvi presləmə maşınları üçün PTO şaftıçeşid digər presləmə maşınlarını da əhatə edir.

Şaftın uyğun olub-olmamasına nə qərar verir

  1. Hərəkət xətti kateqoriyasını presləmə maşını modelinə uyğunlaşdırın

    CAT4 və CAT5 bu diapazonda bir-birini əvəz edə bilməz. RB444, RB454 və RB455A CAT4 ilə işləyir; RB464, RB554 və RB564 CAT5 ilə işləyir; RB454 Rotor kəsici də CAT5 tələb edir. CAT4 şaftının presləyiciyə quraşdırılması CAT5 üçün çağırışlar, vaxtından əvvəl uğursuzluqların əksəriyyətinin olduğu başlıq bucağında birləşməni aşağı qiymətləndirir başlamaq.

  2. Giriş splaynını traktorla uyğunlaşdırın, presləyiciyə deyil

    Presləyici tərəfi alətlə bərkidilir, lakin traktor tərəfi istifadə etdiyiniz traktordan asılıdır. 1.375-6 ümumi 540 rpm stubdur; 1.375-21 1000 rpm stubdur; 1.750-20 daha yüksək gücdə görünür traktorlar. Traktor modelinin və PTO stub fotoşəkilinin göndərilməsi hansı boyunduruğun uyğun olduğunu təsdiq etməyin ən sürətli yoludur. Əgər siz həmçinin qurğu sürücüsünü yeniləyirsinizsə, baxınPTO militam çeşid üçün kateqoriya.

  3. Sürtünmə debriyajını traktora deyil, presləyiciyə quraşdırın

    Sürtünmə debriyajı, şanzıman sürət qutusu şok yükü qəbul etməzdən əvvəl sürüşmək üçün oradadır. Debriyaj çox yüksəkdir zərbəni birbaşa sürət qutusuna ötürəcək; çox aşağı təyin olunduqda, adi balyalama zamanı sürüşür. FT Yuxarıdakı mufta cədvəli universal ölçüyə görə istinad fırlanma anı verir - CAT3/S4 üçün 1000 N·m, üçün 1800 N·m CAT4/S6 və CAT5/S8 üçün 1450 N·m.

  4. Başlıqda mil bucağını və qalxan boşluğunu yoxlayın

    Sabit sürət birləşməsi standart universal birləşmədən daha böyük bir dönmə bucağına dözür, lakin qalxan hələ də tam kiliddə təmizlənməyə ehtiyacı var. Mil dibdən çıxarsa və ya qalxan çəkmə çubuğuna toxunarsa Başlıqda, reytinqdən asılı olmayaraq birləşmə erkən uğursuz olacaq. Yuxarıdakı şəkil hədəf bucağı göstərir balyaçı girişi. Digər istehsalçıların presləmə maşınları üçünKrone dəyirmi presləmə maşınları üçün PTO milisəhifə ekvivalent istinad nöqtələrini sadalayır.

Balyaçı Modelinizi və Traktor PTO Spline'ınızı göndərin

Bizə presləmə maşınının modelini (RB444-dən RB564-ə qədər) və traktorun PTO-nu (1.375-6, 1.375-21 və ya 1.750-20) deyin. edəcəyik ötürmə xətti kateqoriyasını, mufta fırlanma momentini və mil uzunluğunu təsdiqləyin və zavoddan birbaşa təklifi qaytarın — adətən 24 saat ərzində. Xüsusi uzunluqlar və qalxan konfiqurasiyaları mövcuddur. Cihazınız a istifadə edirsə qeyri-standart sürət qutusu,kənd təsərrüfatı sürət qutusudiapazonu da müvafiq ola bilər.
