İstifləyici Teleskopik Silindirə çatın
  • İstifləyici Teleskopik Silindirə çatınİstifləyici Teleskopik Silindirə çatın
  • İstifləyici Teleskopik Silindirə çatınİstifləyici Teleskopik Silindirə çatın

İstifləyici Teleskopik Silindirə çatın

Raydafon, standart çuxur diametri 200 mm-dən 220 mm-ə qədər, çubuq diametri 150 mm-dən 180 mm-ə qədər, 8000 mm-ə qədər maksimum vuruş və 30 MPa maksimum iş təzyiqi olan çatma stacker bumları üçün çox pilləli teleskopik hidravlik silindrlər istehsal edir. İç-içə səhnə dizaynı kompakt qapalı uzunluqdan uzun teleskopik vuruş yaradır və ən böyük pillə qaldırmanın başlanğıcında ən yüksək qüvvəni verir - silindr çıxışını bumun yük əyrisinə uyğunlaşdırır. OEM avadanlığı kimi və ya mərhələ sayı, montaj təşkili və liman mövqeləri daxil olmaqla, orijinal çertyoj üçün hazırlanmış əvəzedici vahid kimi təqdim olunur. Raydafon-un Çinin Ningbo şəhərindəki öz fabrikində istehsal olunub, möhür dəstləri və ehtiyat hissələri ayrıca mövcuddur. Maşın modelini, çuxur və çubuq diametrini, tələb olunan vuruşu, iş təzyiqini və montaj növünü 24 saat ərzində təklif üçün göndərin.

Reach Stacker Teleskopik Silindr - Buruq 200–220 mm, 8000 mm-ə qədər vuruş

Konteynerə çatan stakerlərin bumu üçün çoxpilləli teleskopik hidravlik silindr. Beş və ya daha çox uzatma pilləsi qısa qapalı uzunluğu uzun iş vuruşuna çevirir, beləliklə, yayıcı daha uzun, daha ağır bir pilləli silindr olmadan hündürlükdə və çatmaqda dəqiq yerləşdirilə bilər. Çinin Ningbo şəhərində Raydafon tərəfindən istehsal olunub və OEM avadanlığı kimi və ya rəsm üçün əvəzedici vahid kimi təchiz edilib.

  • 200-220 mmBuruq diametri
  • 150-180 mmÇubuğun diametri
  • ≤ 8000 mmMaksimum vuruş
  • 30 MPaMaksimum iş təzyiqi
  • TeleskopikÇox mərhələli bum sürücüsü

Reach Stacker Teleskopik Silindr İstehsalçısı — Çap 200–220 mm, Stroke 8000 mm

Bu silindr çatma stacker bumu üçün xətti sürücüdür: hidravlik təzyiq əvvəlcə ən böyük mərhələyə daxil olur və hər bir ardıcıl mərhələ ardıcıl olaraq uzanır və yığcam qapalı uzunluqdan uzun, idarə olunan vuruş verir. Bu teleskop hərəkəti, yayıcı konteynerin üzərində yerləşərkən bumu qaldırmağa, uzatmağa və saxlamağa imkan verən şeydir - terminalın bir növbədə neçə konteynerin hərəkətinə qərar verən əməliyyat.

Raydafon bu silindri həm OEM, həm də satışdan sonrakı tədarük üçün Çinin Ningbo şəhərindəki öz fabrikində istehsal edir. Standart buruq diametrləri 200 mm-dən 220 mm-ə qədər olan çubuqların diametri 150 mm-dən 180 mm-ə qədər, maksimum vuruş 8000 mm-ə qədər və maksimum iş təzyiqi 30 MPa-dır. Maşınınız fərqli mərhələ kombinasiyası və ya montaj tənzimləməsindən istifadə edirsə, orijinal çertyojı və ya maşın modelini göndərin və biz ona uyğunlaşaq. Eyni zavoddan əlaqəli hidravlik silindrlər daha genişdirteleskopik hidravlik silindrlərdiapazon vəmobil kran hidravlik silindrləriailə.

Texniki Spesifikasiyalar

  • Məhsulun adıİstifləyici teleskopik silindrinə çatın
  • FunksiyaBumun xətti teleskopik hərəkəti
  • Buruq diametri200 mm - 220 mm
  • Çubuğun diametri150 mm - 180 mm
  • Maksimum vuruş≤ 8000 mm (teleskopik uzatma uzunluğu)
  • Maksimum təzyiq30 MPa iş təzyiqi
  • ƏrizəYığınlayıcıya çatın
  • MontajMaşın çəkmə üçün - pin, flanş və ya çəngəl quruluşu
  • FərdiləşdirməMərhələ sayı, vuruş, buruq, çubuq, montaj və liman mövqeyi

Standart çatma qurğusu teleskopik silindrinin texniki xüsusiyyətləri.

Maddə Spesifikasiya
Məhsulun adı İstifləyici Teleskopik Silindirə çatın
Xüsusiyyətlər Bumun xətti teleskopik hərəkətini həyata keçirir
Buruq diametri 200 mm - 220 mm
Çubuğun diametri 150 mm - 180 mm; maksimum vuruş ≤ 8000 mm
Təzyiq Maksimum 30 MPa
Proqramlar Yığınlayıcıya çatın

Zəhmət olmasa vuruş və təzyiqə diqqət yetirin:8000 mm rəqəmi silindrin teleskopik vuruşudur, maşının qaldırma hündürlüyü deyil - ümumi qaldırma hündürlüyü sizin xüsusi çatma qurğusunun bum həndəsəsindən asılıdır. 30 MPa rəqəmi silindrin maksimum iş təzyiqidir; maşınınızın hidravlik sisteminin nominal təzyiqini təsdiqləyin ki, silindr əslində xidmətdə görəcəyi təzyiqə qarşı seçilsin.

Teleskopik Silindr Reach Stacker üzərində necə işləyir

Teleskopik silindr bir pilləli silindrdən bir vacib cəhəti ilə fərqlənir: bir piston və bir çubuq əvəzinə, sıra ilə uzanan bir sıra yuvalanmış pillələrdən istifadə edir. Ən böyük pillə ən böyük təsirli sahəyə malikdir və buna görə də ən yüksək güc istehsal edir, buna görə də liftin ən ağır hissəsi - yükü sındırmaq və bumu yuxarıya doğru işə salmaq - ən mexaniki üstünlüklə mərhələ ilə idarə olunur. Mərhələlər uzandıqca təsirli sahə azalır və hərəkət artarkən qüvvə azalır ki, bu da yüksəliş zamanı bumun yük momentinin dəyişməsinə uyğun gəlir.

Bu tənzimləmə qablaşdırma problemini də həll edir. 8 metrlik vuruşlu bir pilləli silindr, vuruşuna yaxınlaşan qapalı uzunluğa ehtiyac duyacaq, bu da heç vaxt bum boyunca sığmayacaqdır. İç-içə pillələr qapalı uzunluğun bir hissəsindən eyni vuruşu verir, buna görə də çatan yığınlayıcılar, mobil kranlar və damperli qoşquların hamısı uzun bir pilləli deyil, teleskopik silindrlərdən istifadə edir.

Bu proqramda iki dizayn detalı xidmət müddətini müəyyənləşdirir. Birincisi möhürləmədir: hər bir mərhələ öz möhür dəsti və bələdçisini daşıyır və mərhələ-mərhələ uyğunluğu hizalanmalıdır ki, möhürlər yan tərəfə yüklənməsin. İkincisi, səthin vəziyyətidir: açıq çubuq və mərhələ səthləri möhürlərin qarşısına çıxan şeydir, buna görə də qumdan və ya əyilmiş mərhələdən xal toplamaq birbaşa sızmaya səbəb olur. Maşın limanda uzun növbələrdə işləyərkən silindrin özü qədər düzgün filtrasiya və silecek möhürlərinin müntəzəm yoxlanılması vacibdir.

Məhsul təfərrüatı

İstehsal etdiyimiz çatma qurğusunun teleskopik silindrinin fotoşəkilləri — səhnə quruluşu, çubuq səthi və montaj interfeysi.

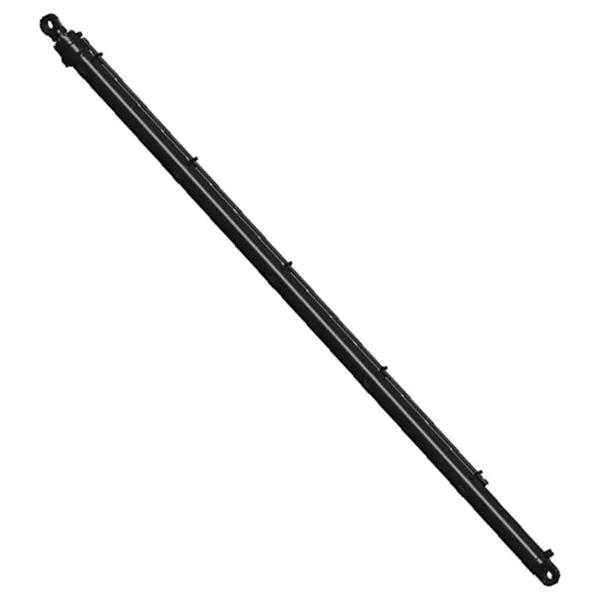

Reach stacker telescopic cylinder showing nested stages and rod surface
İstifləyici teleskopik silindr - iç-içə pillələr, çubuq səthi və montaj interfeysi.

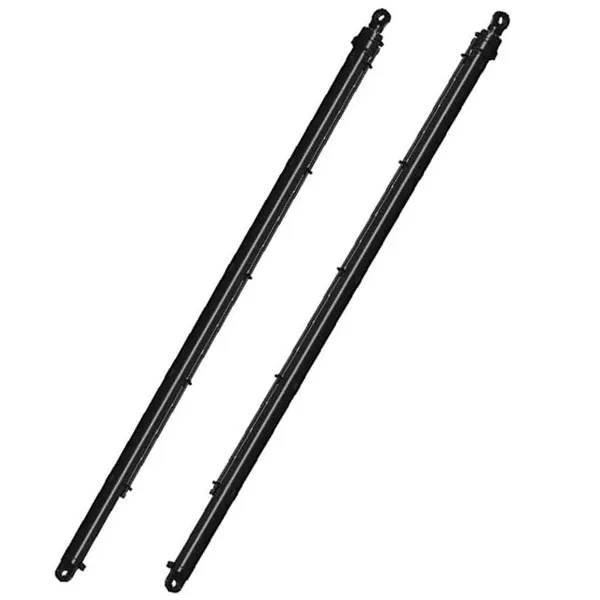

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
İstifləyici bumu tətbiqləri üçün çox mərhələli teleskopik hidravlik silindr.
Reach stacker telescopic cylinder before packing and shipment
Yığılmış silindr yoxlanılır və göndərilməyə hazırlanır.
Reach stacker telescopic cylinder stage detail and seal arrangement
Teleskopik silindrin mərhələ detalı və möhürlə tənzimlənməsi.

Məhsulun Faydaları

  • Qısa qapalı uzunluqdan uzun çatmaÇoxmərhələli konstruksiya geri çəkilmiş silindri bum boyunca yığcam saxlayarkən 8000 mm-ə qədər vuruş təmin edir, beləliklə, maşın daha uzun, daha ağır bir pilləli silindr daşımadan yayıcını hündürlükdə və məsafədə yerləşdirə bilər.
  • Liftin ehtiyac duyduğu yerə güc tətbiq edinƏn böyük pillə qaldırıcının başlanğıcında ən yüksək gücü təmin edir, bunda yük anı ən böyükdür, kiçik pillələr isə hərəkəti təmin edir. Bu, silindr çıxışını maşının faktiki yük əyrisinə uyğunlaşdırır.
  • Ağır konteyner yükü üçün tikilmişdirSilindr yüksək keyfiyyətli xüsusi poladdan hazırlanmışdır və liman əməliyyatlarının fasiləsiz iş dövrləri üçün nəzərdə tutulmuşdur, möhürləmə quruluşu fasilələrlə deyil, yük altında uzun növbələr üçün nəzərdə tutulmuşdur.
  • Birbaşa zavod təchizatıSilindr Raydafon-un öz fabrikində istehsal olunur və yığılır, ona görə də sizinlə istehsal arasında heç bir ticarət marjası yoxdur və çertyojlar, möhürlər və ehtiyat hissələri maşının istismar müddəti ərzində əlçatan qalır.
  • Maşınınızın rəsminə uyğun olaraq hazırlanmışdırBuruq, çubuq, vuruş, pillə sayı, montaj quruluşu və port mövqeləri montaj interfeysinin mövcud buma uyğun olması üçün əvəzedici qurğular üçün vacib olan orijinal çertyojda hazırlana bilər.
  • Yükləmə və boşaltma dövrlərini qısaldırYayıcının dəqiq, təkrarlana bilən yerləşdirilməsi konteyneri rıhtımdan və ya göyərtədən qaldırmağa və daha az hərəkətlə yerə endirməyə imkan verir ki, bu da hər bir gəminin yanalma körpüsündə sərf etdiyi vaxtı və terminalda yol nəqliyyat vasitələrinin gözləmə vaxtını azaldır.

Yorulma müddəti, möhürləmə müddəti və maksimum güc çuxurdan, təzyiqdən, iş dövründən və maşının hidravlik dövrəsində çirklənmənin nə qədər yaxşı idarə olunmasından asılıdır. Bizə maşın modelini, iş təzyiqini və tələb olunan vuruşu verin və biz silindr konfiqurasiyasını onun həqiqətən görəcəyi yükə qarşı təsdiq edəcəyik.

Proqramlar

Əsas tətbiq konteyner çatma qurğusunun bumudur, lakin eyni teleskopik silindr növü mobil maşında qısa montaj uzunluğundan uzun bir vuruşun hazırlanmalı olduğu yerdə istifadə olunur.

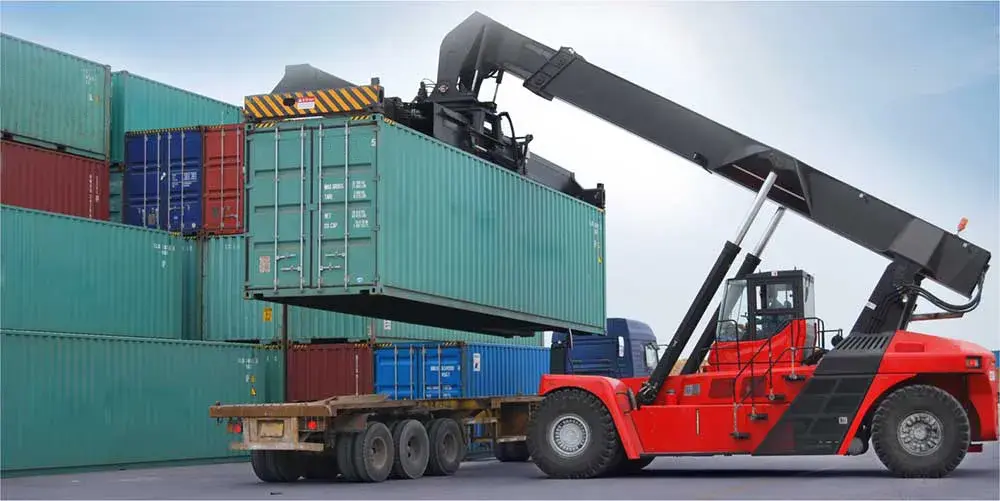

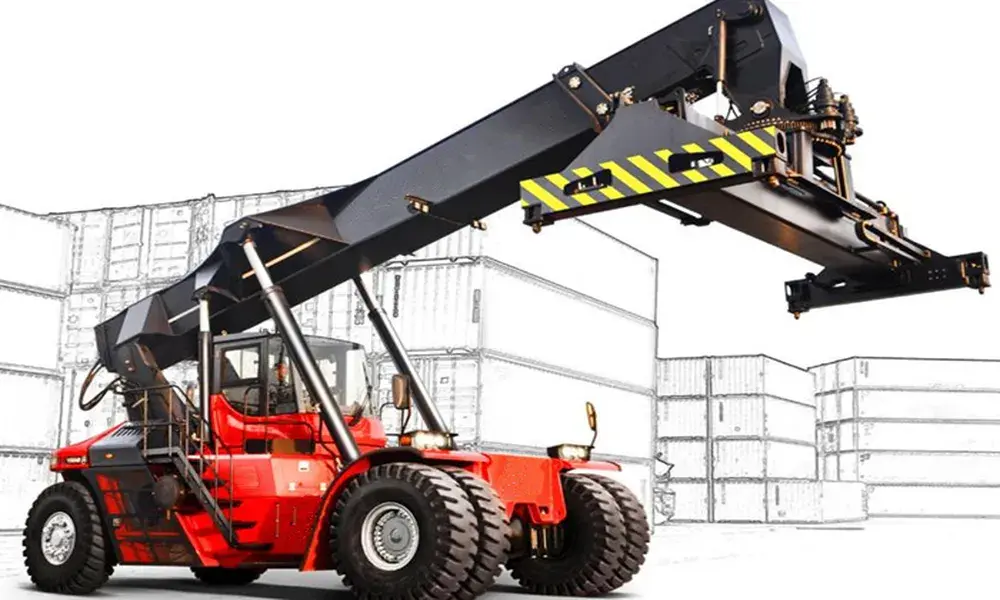

Reach stacker telescopic cylinder installed on a container handling machine boom
Konteyner daşıma maşınında xidmətdə olan yığınlayıcı teleskopik silindrə çatın.

Liman və konteyner terminalı

Fasiləsiz növbəli əməliyyat altında rıhtım, həyətyanı sahə və yol nəqliyyat vasitələri arasında konteynerləri hərəkət etdirən bum qaldırma və çatma qurğularında uzadılması.

Logistika meydançaları və anbarlar

Yayıcının şassinin yerini dəyişdirmədən hündürlükdə və məsafədə dəqiq yerləşdirilməli olduğu sıx yığma işləri aparan maşınlar.

Yükdaşıma və yük stansiyaları

Yükləmə və boşaltma dövrlərinin gün ərzində təkrarlandığı yüksək dövriyyəli əməliyyatlar və silindrlərin etibarlılığı ötürmə qabiliyyətini birbaşa müəyyən edir.

Səyyar kranlar

Teleskopik bumun uzadılması, burada eyni mərhələ prinsipi daşına bilən qapalı uzunluqdan uzun məsafəni təmin edir.

Damper və qoşqu avadanlığı

Vuruşun mövcud montaj sahəsinə nisbətən uzun olduğu yerlərdə əyilmə gövdələri və platformanın qaldırılması üçün çox mərhələli qaldırıcı silindrlər.

Dəyişdirmə və yenidənqurma

Aşınmış və ya zədələnmiş bum silindrinin orijinal çertyoj və ya ölçülmüş nümunəyə qarşı istehsal edilmiş mövcud çatma qurğusunda birbaşa dəyişdirilməsi.

Alıcının FAQ

  • Bu, stacker teleskopik silindr örtüyünə hansı çuxur, vuruş və təzyiqə çatır?Standart buruq diametrləri 200 mm-dən 220 mm-ə qədər, çubuq diametri 150 mm-dən 180 mm-ə qədər, maksimum vuruş 8000 mm-ə qədər və maksimum iş təzyiqi 30 MPa-dır. Ümumi qaldırma hündürlüyü təkcə vuruşdan deyil, maşınınızın bumun həndəsəsindən asılıdır, ona görə də qeyd edərkən hər ikisini təsdiq edin.
  • Bu silindr OEM hissəsidir, yoxsa əvəzdir?O, Raydafon tərəfindən öz fabrikində istehsal olunur və maşınqayıranlar üçün OEM avadanlığı kimi və ya artıq xidmətdə olan maşınlar üçün əvəzedici qurğu kimi təqdim edilə bilər. Əvəz etmək üçün orijinal rəsmini, maşın modelini və ya uğursuz silindrin ölçülmüş ölçülərini göndərin.
  • Montajın mənim bumuma uyğun olacağını necə bilə bilərəm?Montaj port mövqeləri ilə birlikdə rəsmə - sancaq, flanş və ya çəngəl quruluşuna uyğun olaraq aparılır. Mövcud silindrin rəsmini və ya fotoşəkilini əsas ölçüləri ilə göndərin və biz sitat gətirməzdən əvvəl interfeysi təsdiq edəcəyik.
  • Sitat gətirmək üçün hansı məlumatlara ehtiyacınız var?Maşın modeli, buruq və çubuq diametri, tələb olunan vuruş, iş təzyiqi, çox mərhələli dizayndırsa, mərhələ sayı, montaj növü və miqdarı. Sorğu ilə nə qədər çox alsaq, dizaynı və qiyməti bir o qədər tez təsdiqləyə bilərik.
  • Teleskopik silindrin xidmət müddətinə nə təsir edir?Hidravlik yağın təmizliyi, siləcək möhürlərinin vəziyyəti və ayrı-ayrı mərhələlərin düzülməsi əsas amillərdir. Çirklənmə və ya ləkələnmiş mərhələ səthi möhürlərə zərər verir və sızmaya səbəb olur, buna görə də filtrasiya və müntəzəm yoxlama silindr spesifikasiyasının özü qədər vacibdir.
  • Quraşdırma müddəti nədir və ehtiyat möhürlər verilə bilərmi?Təhvil verilmə vaxtı silindrin mövcud çertyojla uyğun olub-olmamasından və ya yeni konfiqurasiyaya ehtiyacı olub-olmamasından asılıdır və adətən sorğunun alınmasından sonra 24 saat ərzində kotirovka ilə təsdiqlənir. Sızdırmazlıq dəstləri və əvəzedici komponentlər ayrıca təmin edilə bilər ki, möhürlənmədən sonra maşın yenidən xidmətə qaytarıla bilsin.

Əlaqədar Məhsullar və Əlavə Oxu

Reach Stacker Teleskopik Silindr Kotirovkası tələb edin

Maşın modelini, çuxur və çubuq diametrini, tələb olunan vuruşu, iş təzyiqini, montaj növü və miqdarını və ya orijinal çertyojı göndərin. Bumunuza qarşı konfiqurasiyanı təsdiqləyirik və 24 saat ərzində qiymət və çatdırılma müddəti ilə cavab veririk.

İndi sorğu göndərin

* 8000 mm rəqəm silindr vuruşudur, maşının qaldırma hündürlüyü deyil. Sifariş verməzdən əvvəl hidravlik sisteminizin nominal iş təzyiqini və montaj ölçülərini təsdiqləyin.
