GICLZ Drum Formalı Ötürücü Muftanın dəyişdirilməsi

GICLZ Drum Formalı Ötürücü Muftanın dəyişdirilməsi

Raydafon-un GICLZ Drum Formalı Ötürücü Muftasının Dəyişdirilməsi ağır sənaye maşınlarında yüksək fırlanma anı güc ötürülməsi üçün nəzərdə tutulmuşdur - polad dəyirmanlar, sement zavodları və mədən avadanlıqları.
Sorğu göndərin
Məhsul təsviri

Ağır sənaye maşınları üçün yüksək fırlanma anı ötürülməsi

Raydafon tərəfindən GICLZ Drum Formalı Ötürücü Muftanın dəyişdirilməsipolad dəyirmanları, sement zavodları və dağ-mədən avadanlıqları kimi ağır sənaye maşınlarında yüksək fırlanma anı güc ötürülməsi üçün nəzərdə tutulmuşdur. Bu, çətin, bağışlanmaz iş mühitlərinin idarə edilməsi üçün əsas ötürmə hissəsidir.

Onu nə fərqləndirir? Yüksək möhkəmlikli 42CrMo poladdan hazırlanmış bu dişlərlə baraban formalı diş dizaynı. Bu quruluş ona 0,8 – 3500 kN·m fırlanma momentini (GICLZ1–GICLZ30) idarə etməyə, 50 mm-dən 400 mm-ə qədər dəyişən buruq diametrlərini yerləşdirməyə və hətta 1,5 dərəcəyə qədər bucaq uyğunsuzluqlarının öhdəsindən gəlməyə imkan verir - bütün bunlar hamar, sabit enerji axını üçün boşluqları çox aşağı saxlayır.

Tələb olunan əməliyyatlar üçün yaradılmışdır

Ağır maşın əməliyyatları üçün bu yüksək fırlanma anı tamburlu dişli mufta komponentlərin aşınmasını böyük vaxtda azaldır. kimi mükəmməldirbaraban dişli muftasıyalnız ağır maşınlar üçün hazırlanmış və əlcək kimi sənaye avadanlığına uyğun olan baraban dişli muftaları üçün ən yaxşı seçimdir.

Raydafon-un sərt istehsal dözümlülüyü o deməkdir ki, bu birləşmə kobud sənaye şəraitlərində dayanır - avadanlığın performansı ilə daha az vibrasiya qarışması və texniki xidmət üçün daha az səfər (bu da vaxt və pula qənaət edir).

Sertifikatlaşdırılmış keyfiyyət, asan quraşdırma

Budur, başqa bir qələbə: GICLZ baraban dişli muftası ISO 9001 sertifikatına malikdir. Onun dişli dişləri torlu olduğu yerdə yağlanır və bütün qurğu möhkəm qurulur, beləliklə, toz qalın olduqda və ya temperatur həddindən artıq olduqda belə daha uzun müddət davam edir.

Yığcam qaynaqlı dizaynı sayəsində quraşdırma çox sadədir - yayma dəyirmanları, konveyer sistemləri və oxşar qurğular üçün idealdır. Təəccüblü deyil ki, bu, uzunömürlü baraban dişli muftası və dağ-mədən avadanlığına uyğunlaşdırılmış xüsusi baraban dişli muftaları üçün sevimlidir.

Dünyada Fərdi Həllər

Çində yerləşən Raydafon bütün dünya üzrə bizneslər üçün hər cür fərdi düzəlişlər təklif edir. Xüsusi ölçü lazımdır? Bitdi. Əlavə davamlılıq üçün karbürləşdirmə (və ya başqa bir səth müalicəsi) istəyirsiniz? Problem yoxdur. Və bütün bunlar rəqabət aparan qiymətlərlə gəlir - keyfiyyətə görə küncləri kəsmədən.

Bu birləşməni quraşdırmanıza əlavə edin və daha uzun avadanlıq ömrü və daha yaxşı ümumi səmərəlilik əldə edəcəksiniz. Transmissiya sistemlərini təkmilləşdirmək istəyən ağır sənaye şirkətləri üçün bu, möhkəm, etibarlı seçimdir.

gear coupling

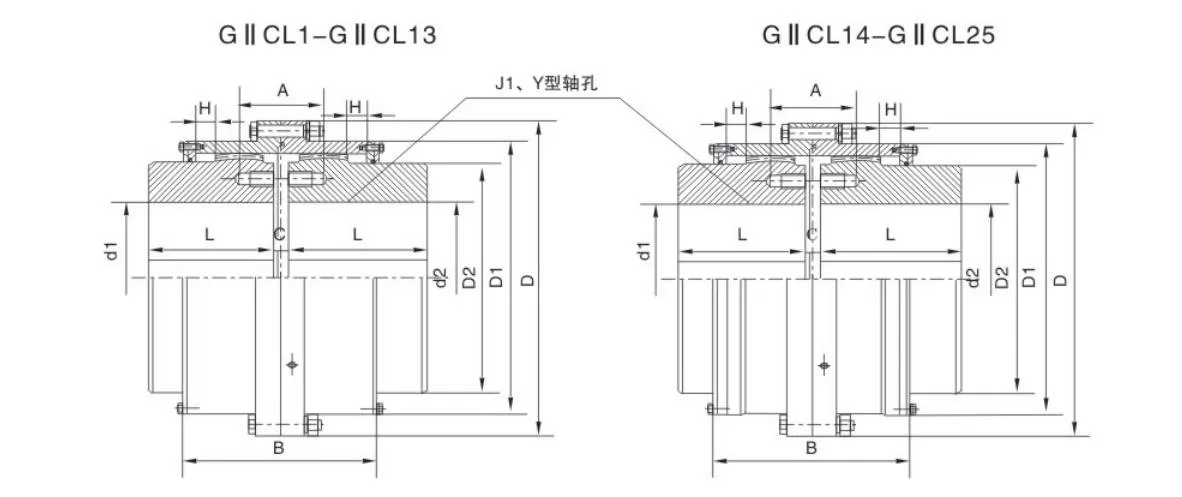

Məhsulun spesifikasiyası

gear coupling

Əyləc diski ilə baraban formalı dişli mufta
Növ Məhdud fırlanma anı
KN·m		 Məhdud fırlanma sürəti
R/dəq		 Mil çuxurunun diametri
d1, d2		 Mil çuxurunun uzunluğu
L 		D
mm		 D1
mm		 D2
mm		 D3
mm		 B1
mm		 C
mm		 Ətaləti fırladın
Kg·m²		 Çəki
kq
GICLZ1 0.800 7100 16.18.19 42 125 95 60 80 57 24 0.0084 5.4
20.22.24 52 14
25.28 62 16
30.32.35.38 82 6.5
40.42.45.48.50 112 6.5
GICLZ2 1.400 6300 25.28 62 145 120 75 95 67 16 0.018 9.2
30.32.35.38 82 8
40.42.45.48.50.55.56 112 7
60 142 8
GICLZ3 2.800 5900 30.32.35.38 82 170 140 95 115 77 19 0.0427 16.4
40.42.45.48.50.55.56 112 7
60.63.65.70 142 7
GICLZ4 5.000 5400 32.35.38 82 195 165 115 130 89 8.5 0.076 22.7
40.42.45.48.50.55.56 112 9.5
60.63.65.70.71.75 142 9.5
80 172 11.5
GICLZ5 8.000 5000 40.42.45.48.50.55.56 112 225 183 130 150 99 9.5 0.0149 36.2
60.63.65.70.71.75 142 9.5
80.85.90 172 11.5
GICLZ6 11.200 4800 48.50.55.56 112 240 200 145 170 109 11.5 0.24 46.2
60.63.65.70.71.75 142 9.5
80.85.90.95 172 9.5
100 212 11.5
GICLZ7 15.0 4500 60.63.65.70.71.75 142 260 230 160 185 122 10.5 0.43 68.4
80.85.90.95 172 10.5
100.110.120 212 10.5
GICLZ8 21.2 4000 65.70.71.75 142 280 245 175 210 132 12 0.61 81.1
80.85.90.95 172 12
100.110.120 212 12
130 252 12
GICLZ9 26.5 3500 70.71.75 142 315 270 200 225 142 18 0.94 100.1
80.85.90.95 172 18
100.110.120.125 212 18
130.140 252 18
GICLZ10 42.5 3200 80.85.90.95 172 345 300 220 250 165 14 1.67 147.1
100.110.120.125 212 14
130.140.150 252 14
160 302 14
GICLZ11 60.0 3000 100.110.120 212 380 330 260 285 180 14 2.98 206.3
130.140.150 252 14
160.170.180 302 14
GICLZ12 80.0 2800 120 212 440 380 290 325 208 14 5.31 284.5
130.140.150 252 14
160.170.180 302 14
190.200 352 14
GICLZ13 112 2300 140.150 252 480 420 320 360 238 15 9.26 402.0
160.170.180 302 15
190.200.220 352 15
GICLZ14 160 2100 160.170.180 302 520 465 360 420 266 16 15.92 582.2
190.200.220 352 16
240.250 410 16
GICLZ15 224 1900 190.200.220 352 580 510 400 450 278 17 25.78 778.2
240.250.260 410 17
280 470 17
GICLZ16 355 1800 220 352 680 595 465 500 320 16.5 16.89 1071.0
240.250.260 410 16.5
280.300.320 470 16.5
GICLZ17 400 1500 220 352 720 645 495 530 336 17 60.59 1210.0
240.250.260 410 17
280.300.320 470 17
GICLZ18 500 1400 280.300.320 470 775 675 520 540 351 16.5 81.75 1475.0
340 550 16.5
GICLZ19 630 1300 280.300.320 470 815 715 560 580 372 17 101.57 1603.0
340.360 550 17
GICLZ20 710 1200 340.360.380 550 855 755 585 600 393 20 140.03 2033.0
GICLZ21 900 1100 340.360.380 550 915 785 620 640 404 20 183.49 2385.0
400 650 20
GICLZ22 950 950 340.360.380 550 960 840 665 680 415 20 235.04 2452.0
400.420 650 20
GICLZ23 1120 900 380.400 550 1010 880 710 720 435 20 323.16 3332.0
400.420.450 650 20
GICLZ24 1280 875 380 550 1050 925 730 760 445 22 387.97 3639.0
400.420.450.480 650 22
GICLZ25 1400 850 400.420.450.480.500 650 1120 970 770 800 465 22 485.96 4073.0
GICLZ26 1600 825 420.450.480.500 650 1160 990 800 850 475 22 573.64 4527.0
530 800 22
GICLZ27 1800 800 450.480.500 650 1210 1060 850 900 479 22 789.74 5485.0
530.560 800 22
GICLZ28 2000 770 480.500 650 1250 1080 890 960 517 28 960.26 6050.0
530.560.600.630 800 28
GICLZ29 2800 725 500 650 1340 1200 960 1010 517 28 1268.98 7090.0
530.560.600.630 800 28
GICLZ30 3500 700 560.600.630 800 1390 1240 1005 1070 525 28 1822.02 9264.0
670 900 28

(1) Ətalətin keyfiyyəti və anı hesablanmış təxminidir. Ox uzunluğunun ən kiçik diametri.

(2) D2≥465mm Sızdırmazlıq halqası rezinlə keçələnmiş dairəvi səth tərəfindən qəbul edilir.

(3) Cədvəldə "*" işarəsi ilə işarələnmiş ox dəliklərinin ölçüləri yalnız yarım Müftə dz üçün tətbiq edilir.

(4) oriyentasiyanın 1e 30' kompensasiyasına icazə verin.

(5) ΔY=0,026 ΔA radial kompensasiyaya icazə verin.

Məhsul Üstünlükləri

Sənaye Ssenarilərində Stabil Enerji Ötürülməsi

Mexanik ötürücü komponent məhsul xəttinin əsas məhsulu kimiRaydafon, GICLZ baraban formalı dişli mufta, sabit enerji ötürülməsi tələb edən müxtəlif sənaye ssenarilərində ardıcıl olaraq üstün performans nümayiş etdirir.

Bu çox bəyənildiçevik baraban formalı dişli muftanəinki avadanlığın istismarının səmərəliliyini effektiv şəkildə artıra bilər, həm də şaftların birləşdirilməsi prosesində müxtəlif ümumi problemləri dəqiq şəkildə həll edə bilər ki, bu da onu ötürmə sistemlərinin konfiqurasiyasında bir çox sənaye müəssisələri üçün üstünlük təşkil edən komponentə çevirir.

Əla Yüksək Tork Performansı

Fırlanma anı ötürmə qabiliyyəti baxımından GICLZ baraban formalı dişli mufta son dərəcə görkəmli performansa malikdir və onu əla adlandırmaq olar.yüksək torklu dişli birləşmə. O, 0,8 – 3500 kN·m (GICLZ1–GICLZ30) fırlanma anı diapazonunu əhatə edir və 99,7%-ə qədər ötürmə səmərəliliyi ilə müxtəlif ağır yükləri asanlıqla idarə edir.

Bu əla performans ona aşağı sürətli və ağır yüklü iş şəraitində əvəzolunmaz rol oynamağa imkan verir.mədənçıxarma və metallurgiya, bu sahələrin sabit istehsalı üçün etibarlı ötürmə zəmanətlərini təmin etmək.

Üstün Səhv Kompensasiya

Üstəlik, GICLZ baraban formalı dişli mufta da yanlış hizalanmalara uyğunlaşmaqda əla qabiliyyətə malikdir və güclüyüksək uyğunsuzluq dişli muftası. Bucaq, radial və eksenel uyğunsuzluqları səmərəli şəkildə kompensasiya edə bilər.

Xüsusilə optimallaşdırılmış bucaqlı yerdəyişmə performansı diş səthinin təmas vəziyyətini effektiv şəkildə yaxşılaşdırır. Düz dişli muftalarla müqayisədə, o, öz xidmət müddətini xeyli uzadır, muftaların aşınması nəticəsində yaranan avadanlığın bağlanması və texniki xidmət vaxtını azaldır və bütün istehsal sisteminin işinin davamlılığını daha da artırır.

Güclü Davamlılıq və Aşağı Baxım

Güclü davamlılıq və aşağı təmir xərcləri də Raydafon-dan olan bu birləşmənin əhəmiyyətli üstünlükləridir. O, yüksək dayanıqlı və davamlı materiallardan hazırlanmışdır, əməliyyat zamanı aşağı səs-küy və aşağı vibrasiyadır.

Bu, yalnız öz aşınma dərəcəsini azaltmaqla yanaşı, qoşulmuş avadanlıqların itkisini də azaldır. Etibarlıdırsənaye istifadəsi üçün çevik dişli muftakimi sərt mühitlər üçün uyğundurkimya sənayesi və bərpa olunan enerji. Avadanlıqların işləməsi üçün son dərəcə yüksək tələblər olan bu sahələrdə sabit performans gətirir və müəssisələrə avadanlıqların istismarı və texniki xidmət xərclərini azaltmağa kömək edir.

Quraşdırma Rahatlığı və Xərclərə Nəzarət

Bundan əlavə, GICLZ baraban formalı dişli muftanın dizaynı da quraşdırmanın rahatlığını və uzunmüddətli xərclərə nəzarəti tam şəkildə nəzərə alır. Onun kompakt strukturu güclü yükdaşıma qabiliyyəti ilə birləşərək səmərəli əməliyyat performansını təmin edirsənaye dişli birləşməsi, tez-tez texniki müdaxilələr olmadan avadanlığın uzunmüddətli fasiləsiz işləməsini dəstəkləyə bilər.

Bu dizayn konsepsiyası Raydafon-un qlobal bazar üçün yüksək keyfiyyətli və bir-birini əvəz edə bilən komponentlər təqdim etmək öhdəliyinə yüksək dərəcədə uyğundur, dünya üzrə sənaye müəssisələrinə daha sərfəli ötürmə həlləri gətirir.

gear coupling

Məhsulun Xüsusiyyətləri

Standartlara Uyğunluq və Şaftların Uyğunlaşması

Raydafon tərəfindən istehsal olunan GICLZ baraban formalı dişli muftası ciddi şəkildəJB/ZQ standartlarıəsas parametrlər və ölçülər üçün və JB/ZQ4382-86 Ötürücü Muftalar üçün Texniki Spesifikasiyaların tələblərinə tam cavab verir.

Bu, sənaye ötürülməsi sahəsində çox bəyənilən çevik baraban formalı dişli birləşmə həllidir. Xüsusi olaraq üfüqi koaksial ötürücü valları birləşdirmək üçün nəzərdə tutulmuş bu mufta faktiki iş şəraitində bucaq sapmalarına və valların radial yerdəyişmələrinə çevik şəkildə uyğunlaşa bilər. O, həmçinin valların məhdud eksenel sərbəst hərəkətinə imkan verir, istismar zamanı temperaturun dəyişməsi nəticəsində yaranan valların termal genişlənməsi və büzülməsinin öhdəsindən asanlıqla gəlir və bununla da avadanlığın sabit ötürülməsinə etibarlı zəmanət verir.

Baraban Formalı Xarici Ötürücü Qol Quruluşu

GICLZ baraban formalı dişli muftanın ən görkəmli dizayn xüsusiyyəti onun baraban formalı xarici dişli qolu quruluşundadır. Bu dizayn muftanın daxili və xarici dişlərinə optimal şəbəkə vəziyyətinə nail olmağa imkan verir, ötürmə sabitliyini əhəmiyyətli dərəcədə yaxşılaşdırır.

Mufta orta sərtlikdə diş səthləri olan yüksək keyfiyyətli poladdan hazırlanmışdır. Möhkəm materialına və ağlabatan quruluşuna güvənərək, yüksək performanslı oluryüksək torklu baraban formalı dişli mufta, əla yükdaşıma qabiliyyəti ilə öyünür və sənaye ssenarilərində ağır yüklərin ötürülməsi ehtiyaclarını asanlıqla idarə edə bilir. Performansını daha da artırmaq üçün diş səthləri HRC ≥ 56 sərtlik standartına çatmaq üçün bərkimə müalicəsindən keçə bilər. Sərtləşdikdən sonra muftanın yükdaşıma qabiliyyəti, şaftlara əlavə yüklər qoymadan, onun yüngül xarakteristikasını və aşağı fırlanma ətalətini qoruyaraq əhəmiyyətli dərəcədə artırılır.

Etibarlılıq, yağlama və sızdırmazlıq

Etibarlılıq baxımından GICLZ baraban formalı dişli mufta da əla işləyir. O, qabaqcıl yağlama strukturları və sızdırmazlıq komponentləri ilə təchiz edilmişdir. Yaxşı yağlama diş səthinin aşınmasını azalda bilər, yüksək keyfiyyətli sızdırmazlıq isə sürtkü yağının sızmasının və çirklərin daxil olmasının qarşısını effektiv şəkildə ala bilər.

Bu, yalnız muftanın xidmət müddətini uzatmır, həm də gündəlik təmiri asanlaşdırır. kimiyüksək uyğunsuzluq-kompensasiyalı baraban formalı dişli mufta, onun simmetrik konstruktiv dizaynı onun komponentlərinə əla bir-birini əvəz etmək imkanı verir, hissələrin saxlanmasını və dəyişdirilməsini daha səmərəli və rahat edir. Muftanın işləmə xətti sürəti 36 m/s-dən çox olduqda, dəqiq dinamik balanslaşdırma müalicəsi avadanlığın sabit işləməsini təmin edir, yüksək sürətli əməliyyat nəticəsində yaranan vibrasiyanın ötürülmə dəqiqliyinə təsir etməsindən qaçınır.

Şaft Deliği Konfiqurasiyaları və Tam Seriya Matrisi

Müxtəlif avadanlığın qoşulma tələblərinə cavab vermək üçün GICLZ baraban formalı dişli mufta Y Tipi, Tip Z1 və Tip J1 kimi çoxsaylı şaft dəliyi kombinasiyalarını əhatə edən müxtəlif şaft dəliyi konfiqurasiya sxemlərini təklif edir. Hansı növ şaft bağlantısı ssenarisindən asılı olmayaraq, uyğun bir quraşdırma metodu tapıla bilər.

Raydafon dişli muftalar sahəsində hərtərəfli plana malikdir. GICLZ növünə əlavə olaraq, GICL, GⅡCL, GⅡCLZ və NGCL daxil olmaqla bir çox məhsul seriyasına malikdir. Tam seriyalı məhsul matrisi ilə Raydafon etibarlı bir şirkətə çevrildiçevik dişli mufta tədarükçüsüsənaye sahəsində və onun məhsulları metallurgiya, mədənçıxarma, kimya mühəndisliyi və elektrik enerjisi kimi müxtəlif sənaye sahələrinin ötürücü sistemlərində geniş istifadə olunur.

Yükdaşıma qabiliyyəti və yanlış hizalanma performansı

Yükdaşıma qabiliyyətinin müqayisəsi baxımından GICLZ baraban formalı dişli mufta əhəmiyyətli üstünlüklər nümayiş etdirir. Eyni daxili qolun xarici diametri və maksimum muftanın xarici diametri şəraitində onun daşıma qabiliyyəti düz dişli muftalara nisbətən 15%-20% yüksəkdir və bu, daha yığcam quraşdırma məkanında daha böyük fırlanma anı ötürməyə imkan verir.

Yanlış düzülmə kompensasiya performansı baxımından bu baraban formalı dişli mufta daha da üstündür. Radial yerdəyişmə sıfır olduqda, onun açısal yerdəyişmə kompensasiyası 1°30′-a çata bilər ki, bu da düz dişli muftalarla müqayisədə 50% yaxşılaşmadır. O, hətta valın düzülməsinin düzgünlüyünün ideal olmadığı iş şəraitində belə stabil işləyə bilər. Üstəlik, eyni modul, dişlərin sayı və diş eni altında baraban formalı diş quruluşu düz dişli muftaların uyğunlaşma qabiliyyətini xeyli üstələyən daha böyük bucaqlı yerdəyişmə kompensasiyasına nail ola bilər.

Optimallaşdırılmış Diş Təması və Asan Quraşdırma

GICLZ baraban formalı diş səthinin baraban formalı dizaynıdişli muftadaxili və xarici dişlərin təmas vəziyyətini də optimallaşdıra bilər. Mildə açısal yerdəyişmə olduqda, diş səthlərində kənar ekstruziyadan effektiv şəkildə qaçınır, stres konsentrasiyasını azaldır və eyni zamanda diş səthlərinin aşınma müqavimətini və sürtünmə müqavimətini artırır, ötürülmə zamanı səs-küyü azaldır, avadanlığın texniki xidmət intervalını uzadır, texniki xidmət üçün dayanma müddətini azaldır və istehsal səmərəliliyini artırır.

Bundan əlavə, muftanın xarici dişli qolunun iki ucu zəng ağız formasını qəbul edir. Bu müfəssəl dizayn muftanın quraşdırılması və sökülməsini daha rahat edir, avadanlığın yığılması və təmiri zamanı adam-saat xərclərinə qənaət edir.

Effektivlik və Tətbiq Qeydləri

99,7%-ə qədər yüksək ötürmə səmərəliliyi ilə GICLZ baraban formalı dişli mufta bütün dünyada düz dişli muftalara üstünlük verilən alternativə çevrilmişdir. Raydafon hər bir GICLZ muftasının tam spesifikasiyalara malik olmasını və standartlara cavab verməsini təmin edən tam istehsal sisteminə malikdir və istifadəçiləri sabit və etibarlı məhsullarla təmin edir.

Effektiv olaraqsənaye baraban formalı dişli mufta, həm sərtliyə, həm də elastikliyə malikdir, lakin elastikliyi yoxdur. Buna görə də, vibrasiya sönümləmə və tamponlama tələb edən iş şəraiti üçün uyğun deyil və valların hizalanması dəqiqliyinə ciddi tələbləri olan mexaniki avadanlıqlarda istifadə edilə bilməz. İstifadəçilər faktiki iş şəraiti ehtiyaclarına uyğun olaraq ağlabatan seçimlər edə bilərlər.

gear coupling

Müştəri rəyləri

⭐⭐⭐⭐⭐

Li Ming, Tianjin Heavy Machinery Co., Ltd, baş mühəndis.

Artıq aylardır ki, biz Raydafon-u quraşdırmışıqGICLZ Baraban Tipli Ötürücü Muftafabrikimizdəki geniş miqyaslı sənaye avadanlığı haqqında və onun faktiki performansı gözləntilərimizi çox üstələyib. Bu muftanın baraban dişli dizaynı inanılmaz dərəcədə praktikdir. Əvvəllər avadanlıq əməliyyat zamanı həmişə nəzərəçarpacaq dərəcədə titrəyirdi - operatorlar yüksək səs-küydən və maşının "titrəyindən" şikayətlənirdilər. Onu bu mufta ilə əvəz etdikdən sonra vibrasiya amplitudası yarıdan çox azaldılıb və bütün avadanlığın sabit və rəvan işləməsi təmin edilib. Üstəlik, gövdəsi bərk materiallardan hazırlanmışdır. Bizim emalatxanamızdakı avadanlıq bütün il boyu ağır yüklər altında işləyir və adi qayda olaraq on saatdan çox fasiləsiz işləyir. Bununla belə, bu sənaye ağır GICLZ baraban tipli dişli mufta bizi heç vaxt uğursuz etməmişdir; diş səthinin aşınması son dərəcə cüzidir və yoxlama üçün söküləndə hələ də demək olar ki, yeni görünür. Quraşdırma da problemsizdir – texniki komandamızdan iki nəfər təlimatlara əməl etməklə onu bir saatdan az müddətdə tamamladı, üçüncü tərəf komandası işə götürməyə ehtiyac yoxdur. Daha çox qeyd etməyə dəyər olan şey Raydafon-un müştəri xidmətidir. Əvvəllər, sazlama zamanı baraban tipli dişli muftanın quraşdırılmasına dair şübhələrimiz olduqda, onlayn məsləhətləşdikdən sonra mühəndis nəinki dərhal cavab verdi, həm də ətraflı sazlama videosunu göndərdi. Xidmət son dərəcə düşünülmüşdür və bütün komanda bu məhsulu yüksək qiymətləndirir.

⭐⭐⭐⭐⭐

James Mitchell, Bakım üzrə Meneceri, Nyu-York Steel Works, ABŞ

Nyu Yorkdakı fabrikimizdə, RaydafonGICLZ Baraban Tipli Ötürücü Muftamütləq “problem həll edən”dir. Əvvəllər fabrikdəki polad yayma avadanlığı uzun müddət səs-küy və vibrasiya problemlərindən əziyyət çəkirdi. Xüsusilə yüksək fırlanma anında işləyərkən, mufta "vızıltı" səsi çıxarmaq üçün sürücü şaftını hərəkətə gətirir və yaxınlıqdakı iş stansiyalarında işçiləri səs-küyü ləğv edən qulaqlıqlar taxmağa məcbur edirdi. Baxım zamanı biz vibrasiya nəticəsində tez-tez komponentlərin boşalmasını da aşkar etdik. Onu bu yüksək torklu GICLZ baraban tipli dişli mufta ilə əvəz etdikdən sonra vəziyyət tamamilə yaxşılaşdırıldı. Onun unikal nağara dişli quruluşu əməliyyat zamanı gərginliyi ağılla dağıda bilər, nəinki avadanlığın səs-küyünü uyğunluq diapazonuna endirir, həm də vibrasiya nəticəsində yaranan komponentlərin aşınmasını minimuma endirir. Onun quraşdırılması olduqca sadədir - texniki xidmət komandamız dəyişdirməni başa çatdırmaq üçün çox vaxt sərf etməmişdir. Belə uzun müddət istifadə etdikdən sonra, yüksək intensivlikli fırlanma momenti yüklərinin idarə edilməsindən asılı olmayaraq, avadanlığın işə salınması və dayandırılması zamanı heç bir nasazlıq olmadan təsirlərə tab gətirməkdən asılı olmayaraq sabit qalır. İndi biz onu təkcə mövcud avadanlıqda istifadə etməyə davam etmirik, həm də qarşıdan gələn yeni istehsal xətləri üçün Raydafon-un sənaye səs-küyü azaldan GICLZ baraban tipli dişli birləşməsini tam şəkildə mənimsəməyi planlaşdırırıq. Xərc-effektivlik və etibarlılıq baxımından rəqibsizdir.

⭐⭐⭐⭐⭐

Maria Qonzales, Madrid Sənaye Qrupunun Əməliyyat Direktoru, İspaniya

RaydafonGICLZ Baraban Tipli Ötürücü MuftaMadrid fabrikimizin istehsal əməliyyatlarına böyük kömək oldu! Əvvəllər istifadə etdiyimiz digər markaların muftaları ilə bağlı ən böyük problem şaftın yanlış hizalanması idi—avadanlıq müəyyən müddət işlədildikdən sonra mufta həmişə motor şaftından və işləyən maşın şaftından kənara çıxır, nəticədə enerji ötürülməsi səmərəliliyi azalır və birləşdirilmiş komponentlərin tez-tez aşınması ilə nəticələnirdi. Biz ayda bir neçə dəfə sırf texniki xidmət üçün istehsal xəttini bağlamalı olduq. Bu yanlış hizalanmaya qarşı GICLZ baraban tipli dişli muftaya keçdikdən sonra onun nağara dişli dizaynı bu ağrı nöqtəsini mükəmməl həll edir. O, müəyyən diapazonda quraşdırma sapmalarını avtomatik kompensasiya edə bilir və şaft sistemi avadanlıq uzun müddət yüksək sürətlə işləyərkən belə dəqiq hizalanmağa davam edə bilir. Bundan əlavə, onun təsir müqaviməti əladır. İstehsal xəttimizdəki ştamplama avadanlığı əməliyyat zamanı böyük zərbə qüvvəsi yaradır və bu mufta hər zaman onu davamlı olaraq tamponlaya bilir, bütün istehsal prosesini rəvan və sabit şəkildə davam etdirir. Daha da əhəmiyyətlisi, texniki xidmət tezliyi əvvəlki ilə müqayisədə üçdə iki azaldılıb ki, bu da istehsal xəttinin dayanması nəticəsində yaranan itkini əhəmiyyətli dərəcədə azaldır. Yüksək yüklü sənaye ssenarilərində, o, mütləq etibarlı "olmalıdır".

⭐⭐⭐⭐⭐

Pierre Lefevre, Paris Mechanical Solutions, Fransa Mühəndislik Meneceri

Raydafon-u quraşdırdıqdan sonraGICLZ Baraban Tipli Ötürücü MuftaParis fabrikimizdəki avadanlıqlarda həm əməliyyat səmərəliliyi, həm də sabitlik daha yüksək səviyyəyə qaldırıldı. Bu muftanın baraban dişli dizaynı "çeviklik" ilə gəlir - o, yalnız avadanlığın istismarı zamanı təsir yükünü səmərəli şəkildə qəbul edə bilməz, həm də birləşdirilmiş dişlilərin və rulmanların aşınmasını azalda bilər. Əvvəllər biz hər ay emal avadanlıqlarının həssas hissələrini dəyişdirməli idik, lakin indi dəyişdirmə dövrü üç aya qədər uzadılıb və bu, istehlak materiallarının maya dəyərini xeyli aşağı salıb. Quraşdırma prosesi də problemsizdir—mühəndislərimiz təlimatdakı GICLZ baraban tipli dişli muftanın quraşdırma addımlarına əməl etməklə əlavə sazlamaya ehtiyac olmadan montajı bir saatdan az müddətdə tamamladılar. İndiyə qədər muftanın diş səthi hələ də deformasiya və paslanmadan hamardır və davamlılığı bizim istifadə etdiyimiz digər markalardan qat-qat üstündür. Avadanlıqların etibarlılığına və istehsalın səmərəliliyinə can atan müəssisələr üçün bu sənaye yüksək effektivliyə malik GICLZ baraban tipli dişli mufta mütləq əla seçimdir.

Niyə Raydafonu seçməlisiniz

Onillik Ötürmə Ekspertizası

Mexanik ötürmə komponentləri sənayesində on ildən artıqdır ki, Raydafon 2006-cı ildə Hançjouda fəaliyyətə başlamışdır: “etibarlı ötürmə həlləri təqdim etmək”. Biz sadəcə məhsul istehsal etmirik; Bunun əvəzinə biz müxtəlif sektorlar üzrə sənaye ssenarilərinə uyğunlaşdırılmış praktiki, yüksək performanslı həllər təmin etməyə cəmləşirik.

Bu illər ərzində biz etibarlı bir şəxs kimi möhkəm reputasiya qazandıqdişli mufta istehsalçısıçoxlu müştərilər arasındadır və ixrac işimiz durmadan artmışdır. İstehsal etdiyimiz hər bir mufta beynəlxalq standartlara uyğundur - bütün bunlar müştərilərimizin məhsullarımızdan tam rahatlıqla istifadə etmələrini təmin etmək üçündür.

Sərt mühitlər üçün yüksək torklu dişli muftalar

Bizimlə işləyən müştərilər bilirlər ki, Raydafon-un üstün gücü bizim yüksək torklu dişli muftalarımızdadır. Sənaye sahələri tez-tez sərt mühitlərdir, burada avadanlıq uzun müddət ərzində ağır yüklər altında işləyir.

Bizim yüksək fırlanma anına malik dişli muftalarımız bu cür tələbkar şərtlərin öhdəsindən gəlmək üçün xüsusi olaraq hazırlanmışdır: onlar sabit və səmərəli enerji ötürülməsinə imkan verir, eyni zamanda texniki xidmət üçün avadanlıqların dayanma müddətini minimuma endirərək müştəriləri böyük çətinlikdən xilas edir. Məsələn, ağır maşınlar üçün təchiz etdiyimiz çevik dişli muftaları götürək: biz istehsal zamanı yalnız davamlı, yüksək keyfiyyətli materialları seçirik və qabaqcıl sənaye üsullarını tətbiq edirik. Bu, məhsullarımızın yalnız yüksək səviyyəli performans göstərməsini deyil, həm də uzun xidmət müddətinə malik olmasını təmin edir. Biz heç vaxt “aşağı qiymət, keyfiyyətsiz” yanaşmaya müraciət etmirik; əvəzində, biz müştərilərimiz üçün güzəştsiz keyfiyyətlə qənaətcilliyi tarazlaşdırmağa çalışırıq. Buna görə də güclü sənaye dişli birləşmə sistemlərinə ehtiyacı olan bir çox sənaye bizimlə uzunmüddətli tərəfdaşlıq qurmağa hazırdır.

Tələb üzrə Fərdiləşdirmə və Davamlı Dəstək

Üstəlik, Raydafon həqiqətən "tələb üzrə fərdiləşdirmə"nin incəliklərini başa düşür. Hər bir müştərinin unikal avadanlığı, iş şəraiti və fırlanma momenti tələbləri var – biz heç vaxt hamıya uyğun bir həlli məcbur etmirik. Bunun əvəzinə, biz onların xüsusi ehtiyaclarına əsaslanaraq uyğunlaşdırılmış dişli birləşmə həlləri hazırlayırıq.

İstər standart model, istərsə də fərdi inkişaf tələb edən ixtisaslaşdırılmış variant olsun, bizim müasir istehsal müəssisəmiz və R&D komandamız hər mərhələdə ciddi yoxlamalar aparır: dizayn və istehsaldan sınaqlara qədər. Bütün məhsulların beynəlxalq sertifikatlara cavab verməsini təmin etmək üçün hər addımda keyfiyyətə nəzarətin üstündə qalırıq. Raydafon seçmək sadəcə dişli mufta almaqdan daha çox şey deməkdir; biz həmçinin davamlı texniki konsaltinq dəstəyi təqdim edirik - müştərilər sualları ilə istənilən vaxt bizimlə əlaqə saxlaya bilərlər - və biz həmişə vaxtında çatdırırıq. Məhz buna görə biz bütün dünyada dişli birləşmə təchizatçıları arasında möhkəm mövqe tutmuşuq.

gear coupling

Tez-tez verilən suallar

GICLZ Drum Forma Ötürücü Muftasının maksimum fırlanma anı nədir?

GICLZ Drum Formalı Ötürücü Mufta, yüngül və ağır sənaye tətbiqlərini əhatə edən 0,8 – 3500 kN·m (GICLZ1–GICLZ30) fırlanma anı diapazonunu idarə edir.

GICLZ dişli muftası üçün hansı diametrlər mövcuddur?

Buruqların diametri xüsusi modeldən asılı olaraq 50 mm-dən 400 mm-ə qədərdir. Mil deşiklərinin konfiqurasiyalarına Y Tipi, Z1 Tipi və Tip J1 daxildir.

GICLZ baraban formalı dişli mufta üçün hansı materialdan istifadə olunur?

Barabanvari dişlər yüksək möhkəmlikli 42CrMo poladdan hazırlanıb və orta sərtlikdə diş səthləri var. İsteğe bağlı sərtləşdirmə müalicəsi gücləndirilmiş yükdaşıma qabiliyyəti üçün HRC ≥ 56 əldə edir.

GICLZ muftasının bucaq uyğunsuzluğunun kompensasiyası nədir?

GICLZ baraban formalı dişli mufta bucaq uyğunsuzluğunu 1,5 dərəcəyə qədər kompensasiya edir, düz dişli muftalarla müqayisədə 50% təkmilləşir.

GICLZ Drum Shape Gear Coupling ISO sertifikatına malikdirmi?

Bəli, GICLZ baraban dişli muftası ISO 9001 sertifikatına malikdir və JB/ZQ standartlarına və Ötürücü Muftalar üçün JB/ZQ4382-86 Texniki Spesifikasiyalarına uyğundur.

GICLZ dişli muftasının ötürmə səmərəliliyi nədir?

GICLZ baraban formalı dişli mufta 99,7%-ə qədər ötürmə səmərəliliyini təmin edir.

Raydafon xüsusi GICLZ dişli muftaları təklif edirmi?

Bəli, Raydafon rəqabətli qiymətlər və bütün dünyaya çatdırılma ilə bütün dünya üzrə bizneslər üçün xüsusi ölçülər, karbürləşdirmə və digər səth müalicələri və uyğunlaşdırılmış dişli birləşmə həlləri təklif edir.

GICLZ Drum Shape Gear Coupling hansı sənaye sahələrində istifadə olunur?

GICLZ muftası polad dəyirmanlarında, sement zavodlarında, dağ-mədən avadanlıqlarında, metallurgiyada, kimya mühəndisliyində, elektrik enerjisində, yayma dəyirmanlarında və konveyer sistemlərində geniş istifadə olunur.
