GIGL Drum Formalı Ötürücü Muftanın dəyişdirilməsi

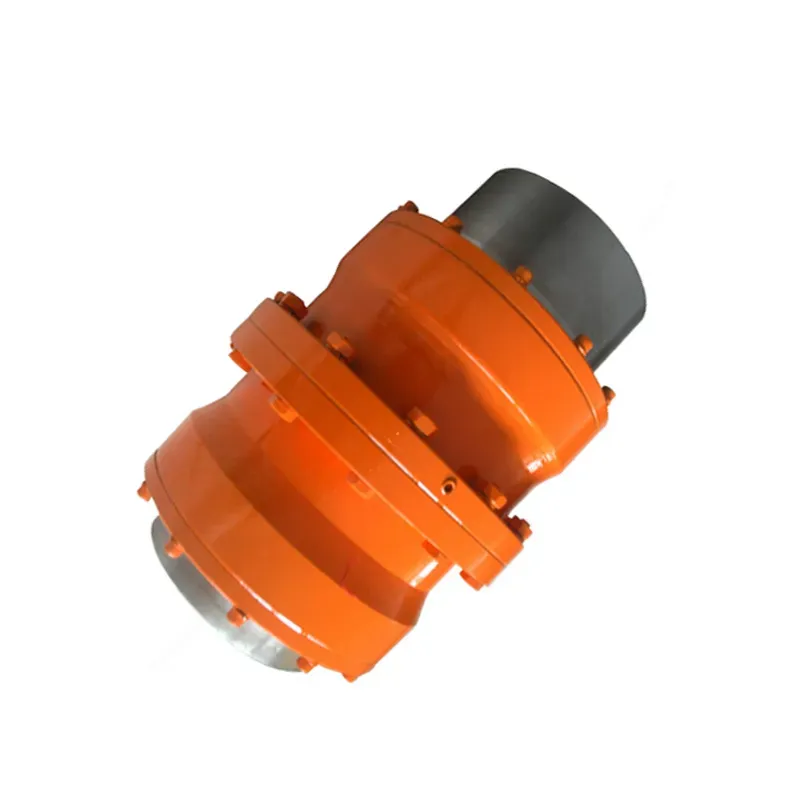

Ağır Sənaye Transmissiyası üçün GIGL Drum Formalı Ötürücü Mufta

Əgər sizin ağır maşınlarınız - polad dəyirman yayma dayaqları, sement zavodu sarsıdıcıları və ya mədən konveyerləri - yüksək fırlanma momentindən geri çəkilməyən muftaya ehtiyac duyarsa, Raydafon-un dəyişdirilməsiGIGL Drum Formalı Ötürücü Birləşdiriciməhz bu iş üçün tikilir.

Həqiqi Dünya İstifadəsi üçün İnşa edilmiş Nağara Formalı Dişlər

Bunu nə edirbaraban dişli muftasıfərqlənmək? Barabanvari dişlər. Onlar yalnız gücü ötürmürlər - real dünyada istifadənin qarışıqlığını idarə edirlər. Maksimum fırlanma anı 2000 kN·m-ə çatır, çuxur ölçüləri 50 mm-dən 400 mm-ə qədərdir və 1,5 dərəcə bucaq uyğunsuzluğu tələb edir. Bundan əlavə, o, adi muftaları tez köhnələcək eksenel və radial sürüşmələri kompensasiya edir.

42CrMo Polad Həssas Torpaq İnvolyut Dişləri ilə

Raydafon onu 42CrMo yüksək dayanıqlı poladdan hazırlayır, sonra involyut dişli dişlərini dəqiqliyə qədər üyüdür – beləliklə, güc hamar axar və aşınma az qalır. Axtaran alıcılar üçün əsas məhsuldursənaye tətbiqləri üçün yüksək torklu dişli muftalar; maşınlar sərt şəkildə itələdikdə belə işləməyə davam edir.

ISO 9001 Sertifikatlı və Baxım üçün Dostdur

Bu birləşmə təkcə sərt deyil, həm də texniki xidmət üçün ağıllıdır. ISO 9001 sertifikatına malikdir. Ötürücü şəbəkə, hətta tozlu mədənlərdə və ya isti sement zavodlarında belə vibrasiyanı kəsən və xidmət müddətini uzadan yağlanmışdır. Onun yığcam strukturu onu yayma dəyirmanlarında və ya konveyer aparatlarında quraşdırmanın böyük bir layihəyə çevrilməməsi deməkdir. Buna görə də bu, ən yaxşı seçimdirdavamlı baraban dişli muftasıvə mədən avadanlığı üçün xüsusi dişli muftalar üçün üstünlük verilən seçimdir - ölçülər və səth emalları quraşdırmanıza uyğunlaşdırıla bilər.

Çindən rəqabətli fabrik qiymətləri

Raydafon-un fabriki Çindədir, ona görə də biz yaxşı keyfiyyətlə məntiqli qiymətləri balanslaşdırırıq. Biz hər kəsə uyğun bir ölçülü hissə satmırıq — maşınlarınız üçün düzgün mufta əldə etmək üçün sizinlə işləyirik. Daha az dayanma müddəti, daha yaxşı səmərəlilik və ağır avadanlıqlarınızı hərəkətdə saxlayan mufta.

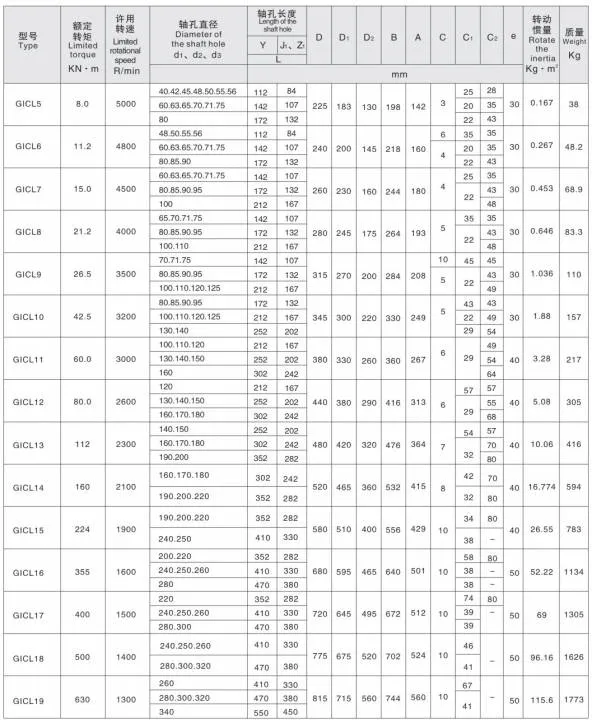

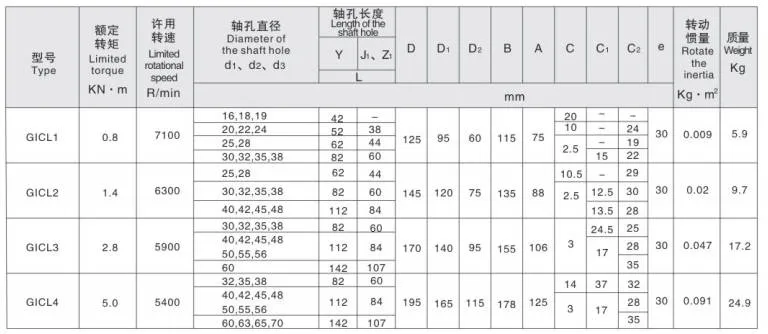

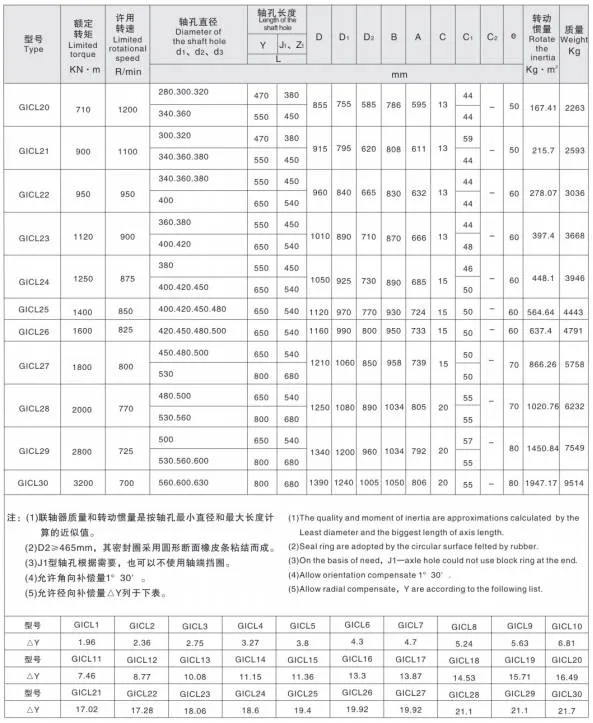

Məhsulun spesifikasiyası

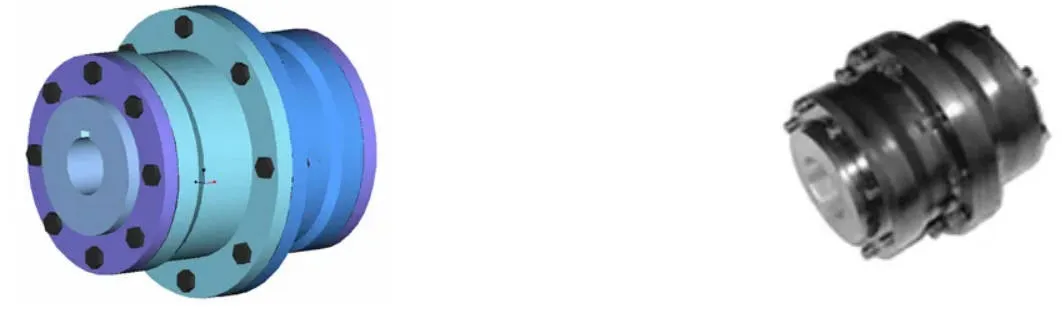

Məhsul Xüsusiyyətləri

GIGL baraban formalı dişli mufta, etibarlı enerji ötürülməsinin müzakirə olunmadığı çətin sənaye ssenariləri üçün hazırlanmış çevik dişli birləşmə sistemlərində yüksək performanslı seçimdir.

Düz dişli muftalardan 15-20% daha yüksək yükləmə qabiliyyəti

Bunu inkişaf etdirən nədirbaraban formalı dişli muftaən yaxşı seçim, yüksək fırlanma anı ötürülməsini toxunulmaz saxlayarkən bucaq uyğunsuzluğunu effektiv idarə etmək qabiliyyətidir. Düz dişli dişli muftalarla müqayisədə, GIGL modeli eyni daxili qolun xarici diametri və maksimum mufta xarici diametri şərtləri altında yükə dözümlülükdə orta hesabla 15-20% artım təmin edir. Bu, onu yüksək yüklü GIGL tətbiqləri üçün əsas hala gətirir.

1°30'-a qədər bucaq yerdəyişməsi

Onun ən böyük üstünlüklərindən biri gücləndirilmiş bucaq yerdəyişmə kompensasiyasıdır. Radial yerdəyişmə sıfır olduqda, düz dişli dişli muftalar yalnız 1° idarə edir, lakin GIGL baraban formalı dişli mufta 1°30'-a qədər addımlayır - 50% təkmilləşdirmə. Bu, onu aşağı sürətli, ağır yüklü mühitlər üçün ideal hala gətirirmədən və metallurgiya maşınları, burada yanlış hizalanmaya dözümlülük oyun dəyişdiricidir.

Optimallaşdırılmış diş təması, aşağı səs-küy, daha uzun baxım intervalları

Barabanvari diş səthi daxili və xarici dişlər arasında təması yaxşılaşdırır. O, düz dişli muftalarla kənar sıxma və açısal yerdəyişmə zamanı diş uclarında gərginlik konsentrasiyası kimi ümumi problemləri həll edir. Eyni zamanda, sürtünmə və aşınmanı azaldır, səs-küyü azaldır və texniki xidmət intervallarını uzadır. Xarici diş qolunun alovlanmış forması texniki xidmət qrupları üçün montaj və sökülməni asanlaşdırır.

99,7% Transmissiya Effektivliyi

Ötürmə səmərəliliyinə gəldikdə, GIGL baraban formalı dişli mufta 99,7%-ə çatır - bu, istehsalda konveyer sistemlərindən tikintidə ağır maşınlara qədər sənaye dişli mufta istifadələri üçün etibarlılığından danışır. Xarici diş qolu, ağır yükləri dəstəkləmək üçün orta sərtlikdə diş səthləri olan yüksək keyfiyyətli poladdan hazırlanmış hamar mesh üçün baraban formalı dişlərdən istifadə edir. Opsiyonel diş səthinin bərkidilməsi (HRC ≥ 56) davamlılığı daha da artırır. Onun yüngül dizaynı fırlanma ətalətini aşağı səviyyədə saxlayır – sürət və dəqiqliyin vacib olduğu avadanlıqlar üçün idealdır.

Etibarlı Yağlama, Sızdırmazlıq və Bir-birini əvəz etmək imkanı

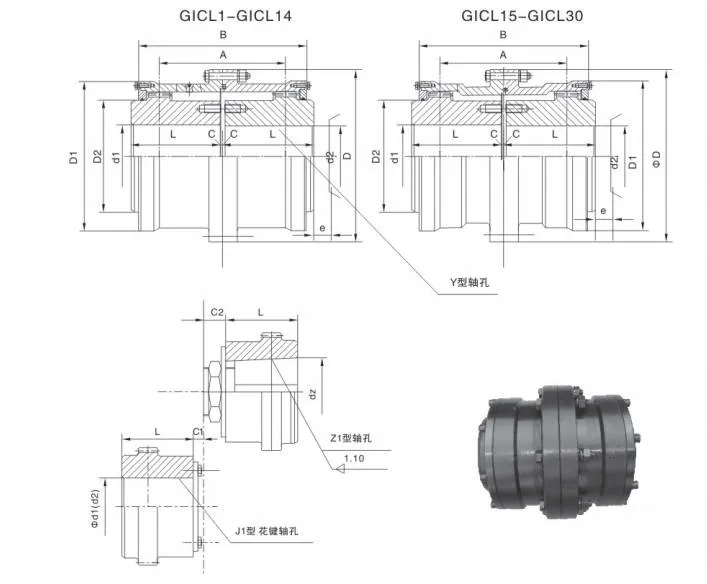

GIGL baraban formalı dişli muftasının uzun müddət yaxşı işləməsini təmin etmək üçün o, xidmət müddətini uzadan və texniki xidməti asanlaşdıran etibarlı yağlama strukturları və möhürlərlə təchiz edilmişdir. Onun simmetrik dizaynı mükəmməl bir-birini əvəz edə bilir, buna görə də hissələrin dəyişdirilməsi sadədir. Periferik sürətlərin 36 m/s-dən çox olduğu yüksək sürətli əməliyyatlar üçün dinamik balanslaşdırma vibrasiyanın qarşısını alır və sabit performansı təmin edir. Mil çuxurlarının konfiqurasiyaları çeviklik təklif edir - müxtəlif əlaqə ehtiyaclarına uyğunlaşmaq üçün Y, Z1 və J1 növlərini birləşdirir.

Drum Formalı Ötürücü Muftaların Tam çeşidi

Raydafon, etibarlıdişli mufta istehsalçısı, GICL, GIICL, GICLZ, GIICLZ və NGCL variantları daxil olmaqla, GIGL-dən kənarda tam çeşidli baraban formalı dişli muftalar istehsal edir - bunların hamısı keyfiyyətə zəmanət vermək üçün ciddi sənaye standartlarına cavab verir.

Yığcam, Sərt-Elastik, Aşağı Baxım

Bu sərt-çevik mufta bir çox üstünlükləri özündə cəmləşdirir: yığcam quruluş, kiçik dönmə radiusu, yüksək yükləmə qabiliyyəti, yüksək səviyyəli səmərəlilik, aşağı səs-küy və uzun texniki xidmət dövrləri. O, xüsusilə metallurgiya (prokat dəyirmanları), mədənçilik (kırıcılar), qaldırma və daşıma (kranlar), eləcə də neft, kimya və ümumi maşın şaftlarının ötürülməsi üçün aşağı sürətli, ağır iş şəraiti üçün yaxşı uyğun gəlir.

Tətbiq Qeydləri

Elastikliyi olmayan yüksək sərtlik və çeviklik səbəbindən vibrasiya sönümləmə, tamponlama və ya milin son dərəcə ciddi düzülməsinə ehtiyacı olan maşınlar üçün tövsiyə edilmir - məsələn, hətta kiçik vibrasiyaların performansa təsir göstərə biləcəyi dəqiq avadanlıqlar.

Tətbiq Ssenariləri

GIGL baraban formalı dişli mufta yüksək fırlanma momenti, yanlış hizalanma tolerantlığı və davamlılığın kritik olduğu ağır sənaye sektorlarında geniş istifadə olunur.

Niyə Raydafon-dan Alın

Raydafon Çin mərkəzlidirÖtürücü birləşdirici təchizatçımexaniki ötürücü komponentlərdə on ildən artıq təcrübəyə malikdir. Biz yaxşı keyfiyyəti rəqabətqabiliyyətli fabrik qiymətləri ilə tarazlaşdırırıq və biz hər kəsə uyğun olan bir ölçülü hissələri satmırıq — biz sizinlə maşınlarınıza düzgün birləşməni uyğunlaşdırmaq üçün işləyirik.

Xüsusi Ölçülər və Səthi Müalicələr

Xüsusi çuxur ölçüsünə, diş səthinin bərkidilməsinə (HRC ≥ 56) və ya xüsusi şaft dəliyi konfiqurasiyasına ehtiyacınız varmı? Ölçüləri və səth müalicələrini dəqiq quraşdırmanıza uyğunlaşdırırıq.

Sürətli Çatdırılma və Texniki Dəstək

Standart modellər tez göndərilir və mühəndis komandamız sifariş əsasında quraşdırma və istismara vermə təlimatı təqdim edir. Daha az dayanma müddəti, daha yaxşı səmərəlilik və ağır avadanlıqlarınızı hərəkətdə saxlayan mufta.
