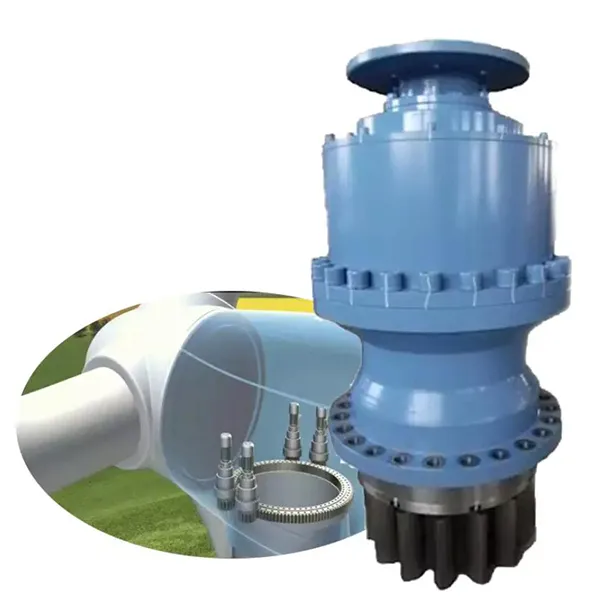

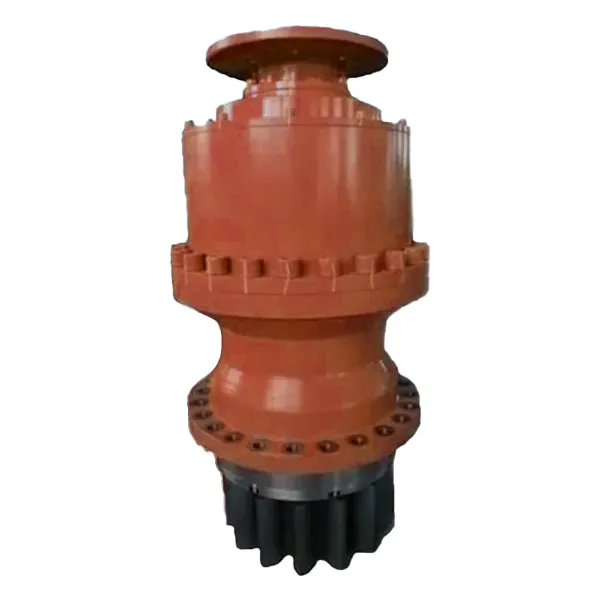

Yaw Drive Külək Turbine üçün Planetary GearBox

Məhsul xüsusiyyətləri

Külək turbinlərinin əsas ötürücü komponenti olaraq, Yaw sisteminin yüksək inteqrasiya olunmuş və etibarlı dizaynı kimi, Külək Turbinlərinin dəqiq küləyin və uzun müddətli sabit işləməsini təmin etmək üçün əsasdır. Bu tip sürət qutusu çox mərhələli bir planetar dişli qatar düzeni qəbul edir. Daxili üzük dişli, günəş dişli dişli və planetar dişli, Yaw motorunun yüksək sürətli və aşağı fırlanma anı olan dəqiq meshing vasitəsilə aşağı sürətlə və yüksək fırlanma anı içərisinə çevrilir. Tipik azalma nisbəti 500-dən çox: 1-dən çox ola bilər. Məsələn, 3MW külək turbininində, onun nəticəsi təxminən 120,000nm, güclü külək şəraitində 360 ° Limitsiz fırlanma üçün 80 metrlik diametri diametri ilə sürmək üçün kifayət qədərdir. Bu dizayn yalnız sürət qutusunun ölçüsünü çox azaldır, eyni zamanda dişli həyatını xeyli uzanan çox planet dişli yük paylaşma quruluşu vasitəsilə 40% azaldır.

Ekstremal ekoloji uyğunlaşma baxımından, Yaw Sistemi Planetary GearBox əla yorğunluq müqaviməti və korroziya müqavimətini nümayiş etdirir. Qabığı çubuq dəmir qt400-18aldan hazırlanmışdır. Xüsusi istilik müalicəsindən sonra onun gərginliyi 600mPA-ya çatır. IP67 Müdafiə səviyyəsi və üçlü sızdırmazlıq quruluşu ilə, duz spreyi, toz və həddindən artıq temperatur fərqinə, -40 ℃-dən 60-a qədər. Dəniz külək fermasının ölçülmüş məlumatları göstərir ki, 5 il davamlı fəaliyyətdən sonra bu tip sürət qutusundan istifadə edərək cihazın daxili sürtülmə yağının təmizliyi hələ də sənayenin orta səviyyəsindən daha yüksək olan NAS 8 standartını saxlayır. Onun əsas dişli dəsti, HRC58-62 səthi sərtliyi olan karbürizinq və söndürmə prosesini qəbul edir. Dəyişdirilmiş diş profilinin dizaynı ilə dinamik yük altında səs-küy səviyyəsi ənənəvi sürət qutularının 80db (a) -dən çox aşağı olan 65db (a) -dən azdır.

Ağıllı monitorinq və texniki xidmət, müasir Yaw Sistemi planetarj qutularının başqa bir əsas texnoloji bir irəliləyişdir. Quraşdırılmış titrəmə sensoru və temperatur sensoru dişli meshing dövlətini və real vaxtda temperaturu izləyə bilər. Məlumatların kənar hesablama modulu tərəfindən işləndikdən sonra potensial nöqsanlar əvvəlcədən 72 saat xəbərdar edilə bilər. Məsələn, müəyyən bir model, planet çəkmə çərçivəsinin anormal vibrasiya tezliyini aşkarladı və 2 milyon yuan dəyərində sürət qutusunun qırılmasından qaçaraq vaxtında köhnəlmiş iynə hesabatını dəyişdirdi. Bundan əlavə, onun modul dizaynı sürətli sökülmə və montajı dəstəkləyir və tək təmir müddəti ənənəvi quruluşla müqayisədə 60% qısaldılır. Təkrarlanan rulmanlar və istismarsız möhürlərlə, bütün həyat dövrünün istismarı dəyəri 35% -dən çox azalır.

Enerji səmərəliliyi optimallaşdırılması baxımından, Yaw Sistemi Planetary Sürücü qutusu, maye mexanika simulyasiyasında optimallaşdırılmış yağlama sistemi vasitəsilə güc itkisi və istilik yayılması səmərəliliyi arasında mükəmməl bir tarazlığa nail olur. Onun yağ dövrə dizaynı, məcburi dövriyyə və sıçrayış sürtkü yağlaması və sıçrayış sürtkü yağlaması, bu, dişlilərin tam yağlamasını təmin edərkən yağ qarışdıran itkini 1,5% -dən az azaldır. Müqayisəli bir test göstərir ki, bu yağlama sistemindən istifadə edən sürət qutusu illik güc nəslinin 2000 saatlıq şərti ilə ənənəvi sürət qutusu ilə müqayisədə ildə 12,000 kilometrə qədər elektrik enerjisi qazana bilər. Külək turbinləri genişmiqyaslı və ağıllı inkişaf istiqamətində inkişaf etdikcə, bu tip sürət qutusu, külək enerjisi sənayesində xərclərin azaldılması və səmərəliliyi yaxşılaşdırılması üçün əsas dəstəyi təmin edərək, elektrik-hidravlik hibrid sürücüsünün və uyğunlaşma damlama texnologiyasının reaksiya sürətini və yerləşdirmə dəqiqliyini artırır.

Performans parametrləri

Məhsul prinsipi

Yaw sisteminin planetar sürət qutusunun ötürmə məntiqi planetar dişli sisteminin dəqiq mexaniki quruluşuna əsaslanır. Onun əsas komponentlərinə günəş dişli, planetar dişli, daxili üzük dişli və planet daşıyıcısına daxildir. Sürücü motoru işə salındıqdan sonra, günəş dişli, güc girişi olaraq, daxili üzük ötürücüləri boyunca gəzmək üçün çoxsaylı planetar dişliləri sürür. Planetar dişləri fırlanır və nəhayət Planet daşıyıcısı vasitəsilə nəsil dönmə şaftına gücü nəhayət ötürmə şaftına ötürür. Bu dizayn yükü çoxlu dişlilərin birgə əməliyyatı ilə dağıdır. Məsələn, 3MW quruda quruda turbinində, tək bir planetar dişli tərəfindən daşıyan tork təxminən 18,000nm-də aparılır, ənənəvi tək mərhələli dişlilərdə yerli stres konsentrasiyasından yaranan diş səthinin zədələnməsindən çəkinir. Onun azaldılması nisbəti planetar dişlilərin (adətən 3-4) və dişli nisbətinin sayını tənzimləməklə əldə edilir. Məsələn, müəyyən bir model, 6: 1-i səhnələşdirmə nisbəti əldə etmək üçün 120 dişli daxili üzük ötürücü və 20 dişli bir gödək dəsti olan 3 planetli dişli quruluşu istifadə edir. Son ümumi azalma nisbəti, Yaw sürətinin tarazlığını nəzərə alaraq 540: 1-ə çata bilər.

GearBoxun dinamik sabitliyi mexaniki kompensasiya mexanizmindən gəlir. Nacelle Külək qüvvəsinə məruz qaldıqda və Yaw anında dalğalanmalar hazırladıqda, planetar dişli sistem, eyni zamanda ən azı üç dişin təmasda olmasını təmin etmək üçün üzən planetar daşıyıcı dizaynı vasitəsi ilə dişli meshing təmizliyini avtomatik olaraq tənzimləyir. Dəniz küləyi fermasının ölçülmüş məlumatları göstərir ki, ± 12% -ə qədər, sürət qutusunun transmissiya səhvinin hər zaman 0,08 ° məsafədə olan 0.08 ° -də hər zaman idarə olunur ki, bu da ənənəvi paralel şaft sürət qutusunun 0.3 ° -dən çox azdır. Bu sabitlik, yüksək tezlikli titrəmələri udmaq və sərt təsir səbəbiylə dişlilərdəki dişlilərdə yüksək nəmləndirici rezin və metal contalarının birləşməsini istifadə edən planetar daşıyıcısının elastik dəstəyi ilə əlaqədardır. Bundan əlavə, daxili dişli halqanın diş profili, meshing təsir gücünü 35% azaltmaq üçün topoloji cəhətdən optimallaşdırılmış və dəyişdirilmişdir. Üç il davamlı əməliyyatdan sonra müəyyən bir modelin dişli diş səthi hələ də açıq şəkildə sərbəst qalır.

Yağlama və istilik dağılması sisteminin əlaqələndirilmiş dizaynı, sürət qutusunun uzunmüddətli etibarlı işinin açarıdır. Onun sürtkü sistemi "Təzyiq dövriyyəsi + sıçrama + sıçrama sürtkü yağlama" rejimini qəbul edir. Aşağı temperaturlu bir mühit testi göstərir ki, -25 ℃ iş şəraiti, sistemin kifayət qədər yağlama səbəbindən dişlilərin yapışdırılmasının qarşısını almaq üçün sistem VG 320 diapazonunda neft viskozitorluğunu hələ də saxlaya bilər. İstilik dağılması dizaynı, spiral yağı kanalını istilik lavabonu ilə birləşdirərək əldə edilir. Neft axın prosesi zamanı istiliyi mənzillərə köçürür və sonra təbii konveksiya və ya əlavə bir hava soyutma cihazı vasitəsilə onu yayındırır. Məlumat göstərir ki, davamlı Yaw əməliyyatı zamanı sürət qutusu yağ temperaturu 60 ℃ -dən aşağı olan ənənəvi quruluşdan təxminən 12 ℃ aşağı olan, sürtkü yağının qocalmasına səbəb olan ənənəvi quruluşdan aşağıya nəzarət edilə bilər.

Külək enerjisi texnologiyası kəşfiyyata doğru inkişaf etdiyi kimi, müasir Yaw Sistemi planetar tabut qutuları uyğunlaşma idarəetmə strategiyalarını birləşdirir. Tork sensorlarını və yüksək dəqiqlikli kodlayıcıları birləşdirərək, sürət qutusu giriş / çıxış torku, sürət və kabin mövqeyini real vaxtda izləyə və küləyin sürətinə və istiqamət məlumatlarına əsaslanan ötürmə parametrlərini dinamik şəkildə tənzimləyə bilər. Məsələn, mehriban şəraitdə, sistem, Yaw cavab vaxtını 3 saniyədən az müddətə qısaltmaq üçün sistem aktiv şəkildə aşağı endirim nisbəti rejiminə keçə bilər; Davamlı külək şəraitində olarkən, motor enerji istehlakını azaltmaq üçün yüksək endirim nisbəti rejiminə keçir. Bu texnologiyanı 10 mVt dəniz modelinə tətbiq etdikdən sonra, Yaw sisteminin enerji istehlakı 15% azaldı və nacelle'nin yerləşdirmə dəqiqliyi, bıçaqların dəqiq uyğunlaşdırılması üçün hardware zəmanəti təmin etdi. Mexanik quruluş və ağıllı alqoritmin bu birləşməsi, ənənəvi ötürmə komponentlərindən, külək enerji sistemlərinin "ağıllı oynaqları" na qədər planetar ötürücü qutularının yüksəldilməsini idarə edir.
