Niyə yüksək reduksiya tətbiqləri üçün dəqiq qurd dişliləri istifadə olunur?

Sənaye robot qolunun yığcam korpusunun içərisində servo motor dəqiqədə 6000 dövrə ilə fırlanır. Bununla belə, çıxış mili yavaş, düşünülmüş dəqiqliklə hərəkət edir, ağır yükü yerləşdirmək üçün yüzlərlə Nyuton-metr fırlanma anı sərf edir. Bu dramatik çevrilməni mümkün edən komponent aPrecision Gear: qurd dişli. İstənilən istehsal müəssisəsinə daxil olun və siz konveyerlərdə, liftlərdə, dəzgahlarda və qablaşdırma avadanlıqlarında iş yerində qurd dişliləri tapa bilərsiniz. Onlar mexaniki güc ötürülməsinin görünməmiş qəhrəmanlarıdır, yüksək sürətli, aşağı fırlanma anı olan girişi digər dişli növlərinin uyğun gəlməyəcəyi sadəliklə aşağı sürətli, yüksək fırlanma anı çıxışına çevirir. Bəs niyə qurd dişliləri yüksək azalma tətbiqləri üçün standart seçimdir? Cavab digər Precision Gear sistemlərinin sadəcə olaraq təkrarlaya bilmədiyi həndəsə, materialşünaslıq və fizikanın unikal birləşməsindədir.

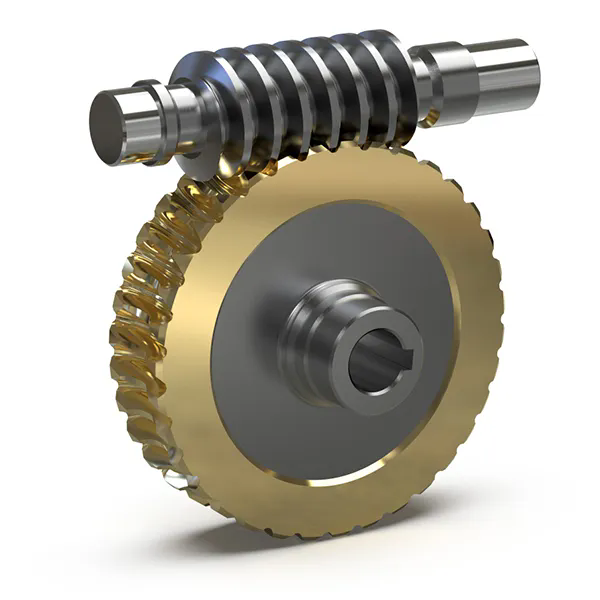

Qurd dişli cütü yivli qurddan (hərəkət edən element) və dişli təkərdən (idarə olunan element) ibarətdir. Bu konfiqurasiya fundamental mühəndislik probleminin zərif həllini təklif edir: bir mərhələdə böyük sürət azaldılmasına necə nail olmaq olar. 60 dişli təkərli tək işə salınan qurd kompakt paketdə 60:1 azalma nisbətini təmin edir. Təkər dişliləri ilə eyni azalmaya nail olmaq mürəkkəbliyi, dəyəri və məkanı artırmaq üçün çox mərhələli tənzimləmə tələb edəcəkdir. Azaltma qabiliyyətindən əlavə, qurd dişlilər bir çox tətbiqlərdə mühüm əhəmiyyət kəsb edən iki əlavə üstünlük təklif edir: onlar hamar, səssiz işləməyi təmin edir və onlar elektrik enerjisi kəsildikdə tərs hərəkətin qarşısını alaraq, öz-özünə kilidlənəcək şəkildə dizayn edilə bilər. Bu məqalə həndəsi prinsiplərindən tutmuş məhsuldarlığını müəyyən edən material seçimlərinə qədər yüksək reduksiya tətbiqlərində qurd dişlinin üstünlüyünün texniki əsaslarını araşdırır.

Mündəricat

• 1. Qurd dişlinin həndəsəsini yüksək reduksiya üçün ideal edən nədir?
• 2. Qurd dişlilərinin sürüşmə hərəkəti səmərəliliyə və aşınmaya necə təsir edir?
• 3. Niyə Yüksək Reduksiya Tətbiqlərində Özünü Kilidləmə Xüsusiyyəti Kritikdir?
• 4. Hansı Texniki Spesifikasiyalar Yüksək Keyfiyyətli Dəqiq Qurd Ötürücüləri Müəyyən edir?
• 5. Nəticə
• 6. Tez-tez verilən suallar (FAQ)

1. Qurd dişlinin həndəsəsini yüksək reduksiya üçün ideal edən nədir?

Qurd dişlilərinin niyə yüksək reduksiya tətbiqlərində üstün olduğunu anlamaq üçün əvvəlcə onların həndəsəsini başa düşməliyik. Standart bir bolt təsəvvür edin. Siz onu çevirdiyiniz zaman o, yivli mil boyunca xətti olaraq irəliləyir. İndi təsəvvür edin ki, bu boltu bir dairəyə bükün ki, onun ipləri davamlı bir sarmal halına gəlsin. Bu qurddur. Onunla birləşən çarx, qurdun ip profilinə uyğun gələn xüsusi kəsilmiş dişləri olan dişli çarxdır. Qurd fırlananda onun ipləri təkərin dişlərinə yapışır və çarxı döndərməyə məcbur edir. Bu qurd dişli mexanizminin əsas prinsipidir.

Yüksək azalmanın açarı qurdun fırlanması ilə təkərin fırlanması arasındakı əlaqədədir. Bir başlanğıc qurd üçün - tək davamlı sapı olan bir qurd - qurdun hər tam fırlanması tam olaraq bir ip irəliləyir. Bu ip təkərin bir dişinə itələyərək təkərin bir dişlə hərəkət etməsinə səbəb olur. Təkərin 60 dişi varsa, təkərin bir tam fırlanmasını tamamlamaq üçün qurd 60 dəfə fırlanmalıdır. Azaltma nisbəti sadəcə təkərdəki dişlərin sayıdır. Bu, tək dişli cütlüyündə əldə edilən 60:1 azalmadır. Bunun əksinə olaraq, təkər dişliləri ilə 60:1 azalmaya nail olmaq üçün hər birinin öz valları, rulmanları və korpusu olan ən azı üç mərhələ tələb olunacaq ki, bu da ötürmənin mürəkkəbliyini və dəyərini əhəmiyyətli dərəcədə artırır.

Çox başlanğıclı qurdlar nəzərə alındıqda həndəsə daha da güclü olur. İki başlanğıc qurdunun iki dişi var, hər fırlanmada iki diş irəliləyir, nəticədə təkər dişlərinin azalma nisbəti ikiyə bölünür. Üç başlanğıc qurd nisbəti üçə bölür. Bu çeviklik dizaynerlərə azalma nisbətini səmərəliliyə qarşı balanslaşdırmağa imkan verir. Daha yüksək azalma əmsalları ümumiyyətlə daha aşağı səmərəlilik deməkdir, çünki daha çox sürüşmə tələb olunur. Çox başlanğıclı qurdlar daha yüksək səmərəlilik təklif edir, lakin aşağı azalma əmsalları. Bu sadə həndəsi əlaqə - dişlərin sayının başlanğıclara bölünməsinə bərabərdir - qurd dişliləri yüksək reduksiya tətbiqləri üçün belə zərif həll edən şeydir. Tək mərhələ ilə siz 5:1-dən 100:1-ə qədər nisbətlərə nail ola bilərsiniz, bu diapazonu digər Precision Gear növləri ilə uyğunlaşdırmaq çətindir.

Nisbətin hesablanmasından başqa, qurd dişlinin həndəsəsi də onun yükdaşıma qabiliyyətinə təsir göstərir. Qurdun sapı davamlı bir spiraldır, yəni bir neçə diş istənilən vaxt təmasda olur. Bu, yükü daha böyük bir sahəyə paylayır, kontakt gərginliyini azaldır və dişlinin müqayisə edilə bilən təkan dişli ilə müqayisədə daha yüksək fırlanma momentlərini idarə etməyə imkan verir. Fabrikimizdə maksimum təmas və minimum gərginlik konsentrasiyasını təmin etmək üçün dəqiq yerləşdirilmiş ip profilləri ilə qurd dişlilər istehsal edirik. Bu həndəsi üstünlük ondan ibarətdir ki, qurd dişlilər kompakt forma faktorunda yüksək fırlanma anı tələb edən tətbiqlər üçün Precision Dişlilərə üstünlük verilir.

2. Qurd dişlilərinin sürüşmə hərəkəti səmərəliliyə və aşınmaya necə təsir edir?

Dişlərin minimum sürüşmə ilə bir-birinə qarşı yuvarlandığı təkan və ya spiral dişlilərdən fərqli olaraq, qurd və onun təkəri arasındakı təmas əsasən sürüşür. Təbaşir parçasının yazı taxtası üzərində sürükləndiyini təsəvvür edin. Qurdun sapı fırlanan zaman hər dişin üzü boyunca sürüşərək istilik əmələ gətirən və enerji sərf edən sürtünmə yaradır. Bu sürüşmə hərəkəti qurd dişlilərinin digər dişli növlərindən daha az səmərəli olmasının əsas səbəbidir. Azaltma nisbətindən və dizayn parametrlərindən asılı olaraq, səmərəlilik 50%-dən (yüksək nisbətli, öz-özünə bağlanan dizaynlar üçün) 90%-dən çox (aşağı nisbətli, çox başlanğıclı dizaynlar üçün) dəyişə bilər.

Bu dizayn qüsuru deyil; həndəsənin fiziki nəticəsidir. Qurdun ipi mahiyyət etibarı ilə bir vidadır, çarxın dişləri isə "qoz"dur. Hər hansı bir vida-qoz cütlüyündə sürüşmə əsas hərəkətdir. Faydası ondan ibarətdir ki, bu sürüşmə davamlı, hamar nişanlanmaya imkan verir, yuvarlanan kontakt dişliləri ilə baş verə biləcək təsir və səs-küyü aradan qaldırır. Aşağı səs-küyün və vibrasiyanın vacib olduğu tətbiqlərdə, məsələn, dəqiq istehsal avadanlıqları və ya tibbi cihazlarda, bu mübadilə səmərəliliyin itirilməsinə dəyər.

Sürüşmə nəticəsində yaranan sürtünmə və aşınmanı idarə etmək üçün qurd dişlilər diqqətlə hazırlanmış materiallar və yağlama birləşməsinə əsaslanır. Qurd adətən sərt, aşınmaya davamlı səthi təmin edən 42CrMo4 və ya 20MnCr5 kimi bərkimiş poladdan hazırlanır. Çarx daha yumşaq materialdan, adətən fosforlu bürüncdən (CuSn12 və ya oxşar) hazırlanır. Bürünc "qurbanlıq" material kimi çıxış edir, qurdun ipinə uyğun gəlir və daha bahalı qurd komponentinin aşınmasını azaldır. Bürünc də sürtünmə əmsalını azaldan əla daşıyıcı xüsusiyyətlərə malikdir. Sərtlik fərqi - qurd adətən 58-62 HRC, bürünc təkər isə 80-100 HB-dir - düşünülmüş dizayn seçimidir. Yumşaq bürünc üstünlüklə köhnəlir, qurdu qoruyur və uzun xidmət müddətinə imkan verir.

Yağlama da eyni dərəcədə vacibdir. Qurd dişliləri yüksək təzyiqlər və sürüşmə sürətləri altında kifayət qədər sürtkü filmini saxlamaq üçün həddindən artıq təzyiq (EP) əlavələri olan yüksək özlülüklü yağ tələb edir. Adekvat yağlama olmadan, sürüşmə kontaktı tez bir zamanda yapışqan aşınmasına, sürtünməyə və vaxtından əvvəl sıradan çıxmağa səbəb olacaqdır. Fabrikimiz Precision Gear məhsullarımızın hər biri üçün yükə, sürətə və iş şəraitinə əsasən xüsusi sürtkü yağları tövsiyə edir. Biz həmçinin sürtünmə nəticəsində yaranan istiliyi dağıtmaq üçün dişli korpuslarımızı adekvat yağ tutumu və soyuducu qanadları ilə dizayn edirik.

Aşağıdakı cədvəl tipik yüksək keyfiyyətli Precision Worm Gear üçün əsas material və yağlama xüsusiyyətlərini ümumiləşdirir.

Bu sürüşmə hərəkətini başa düşmək yüksək azalma tətbiqləri üçün Precision Gear seçən hər kəs üçün vacibdir. Müvafiq material və yağlama seçimi ilə birlikdə səmərəlilik və rəvan işləmə arasındakı mübadilə qurd dişli dizaynını uğurlu edir. Fabrikimiz onilliklər ərzində əldə etdiyi təcrübədə bu üstünlükləri təkmilləşdirərək ən tələbkar tətbiqlərdə etibarlı, uzunmüddətli performans təmin etmək üçün Precision Gear məhsullarımızı optimallaşdırdı.

3. Niyə Yüksək Reduksiya Tətbiqlərində Özünü Kilidləmə Xüsusiyyəti Kritikdir?

Təsəvvür edin ki, ağır yük daşıyan bir yük lifti var. Birdən elektrik kəsilir. Mühərrik dayanır və yük təhlükəli sürətə doğru sürətlənərək cazibə qüvvəsi altında enməyə başlayır. Tipik bir sürət qutusunda bu baş verərdi. Düzgün dizayn edilmiş qurd dişli sistemində bu, yoxdur. Yük dayanır və asılmış vəziyyətdə qalır, qurd və təkər arasındakı sürtünmə ilə yerində saxlanılır. Bu, bir çox yüksək azalma tətbiqlərində kritik olan qurd dişlilərinə xas olan öz-özünə kilidləmə xüsusiyyətidir.

Öz-özünə kilidləmə vəziyyəti qurd dişlilərə yüksək reduksiya qabiliyyətini verən eyni həndəsədən yaranır. Qurd vidadır, çarx isə qozdur. Vidanı döndərməyi dayandırdığınız zaman, sürtünmə aradan qaldırılmasa, qoz vinti geri çəkmir. Qurd dişlisində, sürtünmə bucağı (sürtünmə əmsalı və təzyiq bucağı ilə müəyyən edilir) qurd ipinin aparıcı bucağını aşdıqda özünü kilidləmə baş verir. Bu şərt yerinə yetirildikdə, təkərdəki yük qurdu çevirmək üçün sürtünməni aşa bilməz. Sistem yükü yerində saxlayaraq kilidlənir.

Özünü kilidləmə funksiyası avtomatik deyil. Bu, azalma nisbətindən və sürtünmə əmsalından asılıdır. Ümumiyyətlə, azalma nisbəti 30:1 və ya daha yüksək olan bir başlanğıc qurd tipik iş şəraitində öz-özünə kilidlənəcəkdir. Daha yüksək sürtünmə (artmış yük və ya zəif yağlama nəticəsində) özünü kilidləməni daha effektiv edir. Əksinə, daha az sürtünmə özünü kilidləməni azalda və ya aradan qaldıra bilər. Buna görə də sürtkü materialının seçimi çox vacibdir: sürtünməni azaltmaqda çox təsirli olan sürtkü yağı, dişlinin öz-özünə bağlanma qabiliyyətini təsadüfən məğlub edə bilər.

Öz-özünə kilidləmə bir çox tətbiqdə mühüm təhlükəsizlik xüsusiyyətidir. O, əyləc və ya digər saxlama qurğularına ehtiyacı aradan qaldırır, dizaynı sadələşdirir və xərcləri azaldır. O, həmçinin enerji itkisi zamanı gözlənilməz hərəkətin qarşısını alaraq təhlükəsizliyi artırır. Məsələn, konveyer sistemində, öz-özünə kilidləmə, mühərrik söndürüldükdə kəmərin tərsinə çevrilməsinin qarşısını alır. Maşın alətində elektrik kəsilməsi zamanı aləti yerində saxlayır. Bu xüsusiyyət ona görədir ki, qurd dişlilər qaldırıcılarda, liftlərdə və yük tutma tələb olunan hər hansı bir tətbiqdə geniş istifadə olunur.

Mübadilə səmərəliliyidir. Öz-özünə kilidlənən qurd dişliləri, öz-özünə kilidlənməyən dizaynlara nisbətən daha az səmərəlidir, çünki kilidləmə effektinə nail olmaq üçün sürtünmə tələb olunur. Yükü saxlayan eyni sürtünmə normal iş zamanı sistemi də gücdən məhrum edir. Yük tutma tələb olunmayan tətbiqlərdə səmərəliliyi artırmaq üçün daha aşağı sürtünmə əmsalı olan çox başlanğıc qurdundan istifadə edilə bilər.

Fabrikimizin mühəndisləri azalma nisbətini, təzyiq bucağını və gözlənilən sürtünmə əmsalını nəzərə alaraq istənilən xüsusi dizayn üçün özünü kilidləmə vəziyyətini hesablaya bilərlər. Bu təhlil bizim Precision Gear məhsullarımızın hər bir tətbiqin xüsusi tələblərinə cavab verməsini təmin edir, yük saxlama ehtiyacı ilə səmərəlilik ehtiyacını balanslaşdırır.

4. Hansı Texniki Spesifikasiyalar Yüksək Keyfiyyətli Dəqiq Qurd Ötürücüləri Müəyyən edir?

Yüksək azalma tətbiqi üçün Precision Gear seçilməsi texniki xüsusiyyətlərin hərtərəfli qiymətləndirilməsini tələb edir. Bu parametrlər dişlinin performansını, uzunömürlülüyünü və müəyyən bir tətbiq üçün uyğunluğunu müəyyən edir. Aşağıdakı cədvəl Precision Worm Gear məhsullarımız üçün əsas spesifikasiyaların icmalını təqdim edir. Ardıcıl, etibarlı performansı təmin etmək üçün istehsal prosesimiz zamanı hər bir parametr diqqətlə idarə olunur.

Bu cədvəldəki hər bir spesifikasiya dişlinin performansı haqqında hekayəni izah edir. Mərkəz məsafəsi dişlinin ölçüsünü və fırlanma momentini təyin edir. Daha böyük mərkəz məsafəsi daha yüksək yükləri idarə edə bilən daha böyük dişlilərə imkan verir. Azaltma nisbəti dişlinin funksiyasını təyin edən əsas parametrdir. Modul və diş profili dişlinin işinin möhkəmliyini və hamarlığını müəyyən edir. Ötürücü dəqiqlik dərəcəsi, adətən yüksək keyfiyyətli qurd dişlilər üçün DIN 4-dən 6-a qədər, ötürülmənin səs-küyünə, vibrasiyasına və hamarlığına birbaşa təsir göstərir. Zavodumuzun Precision Gear məhsulları DIN 5 və ya daha yüksək standartlara uyğun istehsal olunur və tələbkar tətbiqlərdə müstəsna performans təmin edir.

Fabrikamız bu spesifikasiyalara nail olmaq və yoxlamaq üçün qabaqcıl CNC daşlama və ölçmə avadanlıqlarından istifadə edir. Taşlama maşınlarımız düzgün hörmə modelini və yük paylanmasını təmin edərək, mikron səviyyəli dəqiqliklə diş profilləri istehsal edə bilər. Ölçmə avadanlığımız, o cümlədən dişli test cihazları və koordinat ölçmə maşınları, hər bir dişlinin müəyyən edilmiş toleranslara cavab verdiyini yoxlayır. Təfərrüata olan bu diqqət yüksək keyfiyyətli Precision Gear-ı standartdan fərqləndirir və buna görə də məhsullarımız etibarlılıq və dəqiqliyin əsas olduğu sənayelərdə etibar edilir.

5. Nəticə

Precision Worm Gear, mühəndislik mübadilələri üzrə master-klassdır. Onun həndəsəsi digər dişli növləri ilə əldə etmək çətin olan təbii, yüksək sürətli azalma nisbətlərini təmin edir. Onun sürüşmə hərəkəti səmərəliliyi azaltmaqla bərabər, hamar, səssiz işləməyə imkan verir və bir çox tətbiqlərdə təhlükəsizlik üçün vacib olan özünü kilidləmə qabiliyyətinə imkan verir. Müvafiq yağlama ilə dəstəklənən bərkimiş polad qurdların və bürünc təkərlərin birləşməsi, uzun illər etibarlı xidmət göstərən davamlı ötürmə sistemi verir. İstər konveyer sistemi, istər dəzgah və ya kənd təsərrüfatı aləti layihələndirirsinizsə, qurd dişli sadə, effektiv və sübut edilmiş bir həll təklif edir.

AtRaydafon, fabrikimiz 20 ildən artıqdır ki, yüksək keyfiyyətli Precision Gear məhsulları istehsal edir. Qurd dişlilərimiz DIN 5-ə qədər dəqiqlik dərəcələri ilə ən tələbkar spesifikasiyalara cavab vermək üçün hazırlanmışdır. Biz hərtərəfli texniki dəstək və ciddi keyfiyyət nəzarəti ilə dəstəklənən tam ölçülər və nisbətlər çeşidini təklif edirik. Precision Gear ehtiyaclarınız üçün etibarlı tərəfdaş axtarırsınızsa, ərizənizi müzakirə etmək üçün sizi bizimlə əlaqə saxlamağa dəvət edirik. Bu gün Raydafon Technology Group Co., Limited ilə əlaqə saxlayınPrecision Worm Gear həllərimizin növbəti layihənizi necə gücləndirə biləcəyini kəşf edin.

6. Tez-tez verilən suallar (FAQ)

Sual 1: Tək başlanğıc və çox başlanğıc qurd arasındakı fərq nədir və onlar arasında necə seçim etməliyəm?

Cavab: Bir başlanğıc qurdunun bir davamlı ipi var, nəticədə verilmiş təkər dişlərinin sayı üçün ən yüksək azalma nisbəti əldə edilir. Azaltma nisbəti təkərdəki dişlərin sayına bərabərdir. Çox başlanğıclı qurdda iki və ya daha çox ip var, azalma nisbətini azaldır, lakin səmərəliliyi artırır. Məsələn, bir başlanğıc qurdlu 60 dişli təkər 60: 1 nisbətini verir; iki başlanğıc qurd ilə nisbət 30: 1-dir. Maksimum azalma tələb olunduqda və səmərəlilik daha az kritik olduqda bir başlanğıc qurdu seçin. Daha yüksək effektivliyə malik orta azalma ehtiyacınız olduqda və ya öz-özünə kilidləmə tələb olunmadıqda çox başlanğıc qurd seçin.

Sual 2: Niyə qurd dişliləri bu qədər çox istilik yaradır və bunu necə idarə etmək olar?

Cavab: Qurd dişlisində istilik qurd və təkər dişləri arasında sürüşmə sürtünməsi nəticəsində yaranır. Bu, qurd dişli həndəsəsinin xas xüsusiyyətidir. İstiliyi idarə etmək üçün qurd dişli sistemləri sürtünməni azaltmaq və istiliyi daşımaq üçün adekvat yağlama tələb edir. Gövdə istiliyi konveksiya vasitəsilə yaymaq üçün kifayət qədər səth sahəsi ilə dizayn edilməlidir. Yüksək güclü tətbiqlərdə məcburi soyutma (fan soyutma və ya maye soyutma) tələb oluna bilər. Fabrikamız sizin xüsusi tətbiqiniz üçün uyğun soyutma üsulunu tövsiyə edə bilər.

Sual 3: Qurd dişlimin həddindən artıq aşınmasını necə müəyyən edə bilərəm?

Cavab: Qurd dişlinin həddindən artıq aşınmasının ən ümumi əlamətləri artan boşluq, artan səs-küy və daha yüksək işləmə temperaturlarıdır. Ötürücü dişlərin vizual müayinəsi cilalanmış və ya köhnəlmiş görünüş, çuxur və ya sürtünmə kimi aşınma əlamətlərini aşkar edə bilər. Müntəzəm yağ analizi köhnəlmiş hissəciklərin mövcudluğunu aşkar edə bilər, aşınmanın erkən göstəricisini təmin edir. Ən etibarlı üsul dişlilərin işini zamanla izləmək və dövri yoxlamalar aparmaqdır. Fabrikimiz dişlilərin iş şəraitinə əsaslanaraq müntəzəm yoxlama cədvəlini tövsiyə edir.

Sual 4: Qurd dişlini yüklə tərs istiqamətdə idarə etmək olarmı?

Cavab: Bu dişlinin dizaynından asılıdır. Ötürücü öz-özünə kilidlənirsə, yük qurdu tərs istiqamətdə idarə edə bilməz. Bununla belə, sürtünmə qeyri-kafi olarsa (aşağı yük, yüksək yağlama və ya kiçik azalma nisbəti ilə çox başlanğıc dizaynı səbəbindən), yük qurdu geri çəkə bilər. Bir çox tətbiqlərdə bu arzuolunmazdır və özünü kilidləmə funksiyası qəsdən daxil edilir. Digər tətbiqlərdə təhlükəsizlik və ya əməliyyat səbəbləri üçün arxadan sürmə qabiliyyəti tələb oluna bilər. Fabrikimiz sizin xüsusi tətbiqiniz üçün uyğun öz-özünə kilidləmə xüsusiyyətlərinə malik Precision Gear dizayn edə bilər.

Sual 5: Yüksək keyfiyyətli qurd dişli üçün tipik dəqiqlik dərəcəsi nədir?

Cavab: Yüksək keyfiyyətli Precision Gear adətən DIN 5 və ya AGMA 12 və ya daha yaxşı keyfiyyət standartlarına uyğun istehsal olunur. Bu siniflər hamar işləmə, aşağı səs-küy və minimum boşluq təmin edir. Daha az tələb olunan tətbiqlər üçün DIN 6-7 qəbul edilə bilər. Fabrikimiz dəzgahların yerləşdirilməsi və robototexnika kimi ən yüksək dəqiqlikli tətbiqlər üçün DIN 4 dərəcəli qurd dişliləri istehsal edə bilər. Dəqiqlik dərəcəsinin seçimi tətbiqin dəqiqliyi və səs-küy tələblərindən asılıdır.
