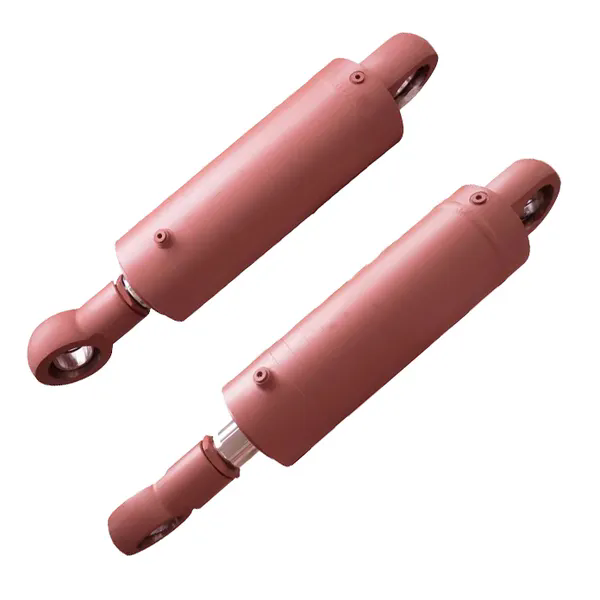

İş təzyiqi hidravlik silindr dizaynına necə təsir edir?

Raydafon Technology Group Co., Limitedtəzyiq və silindr performansı arasındakı əlaqəni dəqiqləşdirməyə iki onillik sərf etmişdir. Əməliyyat təzyiqi yalnız texniki göstəricilər vərəqindəki rəqəm deyil - material seçimini, divar qalınlığını, möhür arxitekturasını və hətta çubuğun səthinin işlənməsini diktə edən əsas qüvvədir. Hidravlik silindr daha yüksək təzyiqlə üzləşdikdə, hər bir komponent həmin qüvvəni təhlükəsiz və səmərəli şəkildə özündə saxlamaq üçün yenidən təsəvvür edilməlidir. Mühəndislərimiz tez-tez deyirlər ki, təzyiq hidravlik silindrin şəxsiyyətini müəyyənləşdirir: aşağı təzyiq sistemləri maya dəyərinə üstünlük verir, yüksək təzyiq dizaynları isə metallurgiya təcrübəsi və mikron səviyyəli dözümlülük tələb edir.

Praktik baxımdan, "İş təzyiqi hidravlik silindr dizaynına necə təsir edir?" stress paylanması, yorğunluq ömrü və maye dinamikasının araşdırılması ilə cavab verilir. Məsələn, 250 bar gücündə qiymətləndirilən silindr 100 bar versiyası ilə müqayisədə əhəmiyyətli dərəcədə yüksək məhsuldarlığa malik bir barel tələb edir. Bizim fabrikRaydafon gərginlik qaynar nöqtələrinin xəritəsini çıxarmaq üçün sonlu element analizindən istifadə edir. Bu yazıda biz dəqiq parametrləri, material cədvəllərini və iş təzyiqini möhkəm təzyiqlə əlaqələndirən mühəndislik məntiqini nəzərdən keçirəcəyik.hidravlik silindrdizayn. Biz həmçinin komandamızın mədən, dəniz və mobil proqramlar üçün silindrləri necə fərdiləşdirdiyinə dair real dünya siyahılarını paylaşacağıq.

Niyə iş təzyiqi hidravlik silindr üçün material seçimini diktə edir?

Hidravlik silindrin materialı təzyiqli mayenin yaratdığı böyük qüvvələrə qarşı ilk müdafiə xəttidir. İşləmə təzyiqi artdıqda, silindr barelindəki gərginlik (halqa gərginliyi) və son qapaqlar xətti olaraq artır. Daxili diametri 100 mm olan bir silindr üçün təzyiqi 160 bardan 320 bara qədər artırmaq, lüləni partlamağa çalışan qüvvəni iki dəfə artırır. Buna görə də, fabrikimiz orta təzyiqli seriyalar üçün yalnız E355 və ya 27SiMn kimi yüksək keyfiyyətli poladlar əldə edir, həddindən artıq təzyiqlər üçün (400 bar-dan yuxarı) isə 750 MPa-dan çox məhsuldarlıq əldə etmək üçün istiliklə işlənmiş 4140 və ya 4340 kimi xrom-molibden ərintilərinə keçirik.

Təzyiqdən təsirlənən əsas material xüsusiyyətləri

• Dartma gücü:Minimum məhsuldarlıq, təhlükəsizlik amili (adətən 2,5:1-dən 4:1-ə qədər) nəzərə alınmaqla, maksimum iş təzyiqinin yaratdığı gərginlikdən artıq olmalıdır.
• Qaynaq qabiliyyəti:Yüksək möhkəmlikli poladlar tez-tez krekinqlərin qarşısını almaq üçün əvvəlcədən isitmə və qaynaqdan sonrakı müalicəyə ehtiyac duyurlar - təzyiqin saxlanması üçün vacibdir.
• Sərtlik:300 bar-dan yuxarı təzyiqlər üçün daxili səth çirkləndiricilərdən mikro qaynaqlara müqavimət göstərmək üçün induksiya ilə sərtləşmə tələb edə bilər.
• Yorğunluğa dözümlülük:Təzyiq dövrləri mütərəqqi ziyana səbəb olur; incə dənəli struktura malik materiallar (Raydafon Technology Group Co.,Limited tərəfindən istifadə edilənlər kimi) çatların yaranmasına müqavimət göstərir.

Dizayn komandamız ilkin kotirovka mərhələsində qısa istinad kimi aşağıdakı cədvəldən istifadə edir. Bu, iş təzyiqinin tipik 80 mm çaplı hidravlik silindr üçün material dərəcəsini necə dəyişdirdiyini göstərir.

Bareldən kənarda, piston çubuğunun materialı da inkişaf edir. Yüksək təzyiqli hidravlik silindr üçün, fabrikimiz yüksək çubuq gərginliyi altında xallara müqavimət göstərmək üçün induksiya ilə bərkimiş 1045 və ya paslanmayan poladdan 17-4PH istifadə edir. 2024-cü ildə Raydafon Technology Group Co.,Limited mobil tətbiqlərdə 350 barda davamlı işləyən silindrlər üçün xüsusi mikro-alaşımlı polad təqdim etdi. Bu dəyişiklik emal qabiliyyətini qoruyarkən yorğunluq müddətini 40% artırdı. Xülasə etmək üçün "niyə material?" birbaşa təzyiqlə cavablandırılır: daha çox təzyiq daha güclü, daha sərt və yorğunluğa davamlı ərintilər tələb edir. Düzgün material olmasa, silindr ya çökər, ya da fəlakətli şəkildə qopardı.

İş təzyiqinə əsasən divarın qalınlığını necə hesablamaq olar?

Divar qalınlığının hesablanması hidravlik silindr dizaynında birbaşa iş təzyiqi ilə idarə olunan əsas addımdır. Mühəndislik şöbəmizdə istifadə edilən klassik düstur qalın divarlı silindrlər üçün Lame tənliyinə əsaslanır. Bununla birlikdə, praktik dizayn üçün sadələşdirilmiş versiyadan istifadə edirik:t = (P × D) / (2 × σ_icazə verin)burada P təzyiqdir, D buruq diametridir və σ_allow materialın icazə verilən gərginliyidir (vermə gücü / təhlükəsizlik əmsalı). Ancaq bu, yalnız başlanğıc nöqtəsidir.

Raydafon Technology Group Co., Limited-də biz həmişə əlavə dinamik amillər tətbiq edirik, çünki təzyiq nadir hallarda statik olur. Zərbə təzyiqləri (təzyiq sıçrayışları) nominal iş təzyiqindən 1,5 dəfə çox ola bilər. Beləliklə, hidravlik silindr dizaynlarımıza aşağıdakılar daxildir:

• Nominal deyil, pik təzyiqə əsaslanan minimum divar hesablamaları.Məsələn, 250 barda 400 bara qədər tırmanışlarla işləyən bir sistem bizi 400 bar üçün dizayn etməyə məcbur edir, sonra isə dövriyyə müddəti üçün sürəti azaldır.
• Xarici diametr artımları:Standart ölçülər çox vaxt diskret OD addımlarına malikdir. Fabrikimiz hesablanmış divar standart ölçünün 90%-ni keçərsə, təhlükəsizlik marjasını təmin edərək növbəti daha böyük standart borunu seçir.
• Son qapağın qalınlığı:Təzyiq qapaqlara da təsir edir; boltlama nümunələrini və qapağın qalınlığını müəyyən etmək üçün FEA-dan istifadə edirik, çox vaxt yüksək təzyiq üçün bareldən 20-30% daha qalındır.
•


Fabrikimiz daxilində addım-addım yanaşma

Gördüyünüz kimi, əməliyyat təzyiqi dinamik yükləmə, istehsal dözümlülüyü və hətta istilik müalicəsinin təhrifini ehtiva edən hesablamalar zəncirini işə salır. Fabrikimiz bu yaxınlarda bir sıra təslim etdihidravlik silindrlər500 barlıq pres üçün; divar qalınlığı saxta 4340 istifadə edərək, 160 mm buruq üçün 35 mm-dən çox oldu. Bu halda, hər millimetr Lame analizi ilə əsaslandırıldı və ultrasəs testi ilə təsdiqləndi. Nəticə: yüksək təzyiq daha qalın divarları məcbur edir, lakin ağıllı dizayn çəki və xərclərin optimallaşdırılmasını da nəzərə alır. Raydafon Technology Group Co.,Limited kompakt, lakin davamlı silindrlər istehsal etmək üçün bu amilləri daim balanslaşdırır.

Yüksək əməliyyat təzyiqi üçün hansı sızdırmazlıq texnologiyaları tələb olunur?

Sızdırmazlıqlar təzyiq yüksəldikdə ən incə, lakin kritik komponentlərdir. Hidravlik silindr həddindən artıq təzyiq və temperatur altında belə sızmadan maye saxlamaq üçün möhürlərə əsaslanır. Aşağı təzyiqlərdə (100 bardan aşağı) ehtiyat nüsxələri olan sadə nitril O-halqalar kifayət edə bilər. Lakin əməliyyat təzyiqi yüksəldikcə, ekstruziya əsas təhlükəyə çevrilir. Sızdırmazlıq materialı boşluqların ekstruziyasına müqavimət göstərmək üçün kifayət qədər sərt, lakin təması saxlamaq üçün kifayət qədər çevik olmalıdır. Raydafon Technology Group Co.,Limited-dəki mühəndislərimiz 250 bar-dan yuxarı təzyiqlər üçün poliuretan (PU) və PTFE əsaslı birləşmələrdən istifadə edirlər.

Təzyiqlə idarə olunan möhür seçim meyarları

• Ekstruziya boşluğuna nəzarət:Daha yüksək təzyiq metal hissələr arasında mikroskopik boşluqlar açır. 400 bar hidravlik silindr üçün biz PEEK və ya bürüncdən hazırlanmış ekstruziyaya qarşı üzükləri (ehtiyat üzüklər) təyin edirik.
• Sürtünmə və aşınma:Yüksək təzyiq möhür enerjisini artırır; PTFE bürünc kimi xüsusi aşağı sürtünməli örtüklər sürüşmənin qarşısını almaq üçün piston möhürlərinə tətbiq olunur.
• Temperatur artımı:Təzyiq istiliyə səbəb olur; fabrikimiz yağ temperaturu yüksək olduqda HNBR və ya FKM istifadə edərək 120°C-də fasiləsiz işləmək üçün nəzərdə tutulmuş möhürləri seçir.
• U-stəkan və piston möhürü:300 bar-dan yuxarı təzyiqlər üçün biz tez-tez pistonu istiqamətləndirmək üçün təzyiqlə təchiz edilmiş U-stəkan və aşınma halqasının birləşməsindən istifadə edirik.

Aşağıdakı cədvəldə biz dizayn komandamız tərəfindən istifadə olunan və iş təzyiqi diapazonları ilə birbaşa əlaqəli olan tipik möhür tənzimləmələrini ümumiləşdiririk:

Bundan əlavə, yüksək təzyiq altında səthin bitməsi həlledici olur. Fabrikimiz möhürlərin 400 barda sağ qalması üçün 0,2 µm Ra çubuq örtüyü tələb edir. Sürtünməni azaltmaq üçün xrom örtük və ya nitridləmə də tətbiq edirik. Raydafon Technology Group Co., Limited-də bu yaxınlarda həyata keçirilən bir layihə üçün biz dəniz gərginliklərində istifadə olunan 500 barlıq hidravlik silindr üçün tandem möhürləmə quruluşunu işləyib hazırladıq; ona dörd ehtiyat halqa və təzyiqi azaltma yivi daxildir. Bu xüsusi yanaşma olmadan, möhür saniyələr ərzində çıxacaqdı. Beləliklə, iş təzyiqi təkcə materialı deyil, həm də sızdırmazlıq sisteminin bütün arxitekturasını birbaşa diktə edir, milyonlarla dövr ərzində sızmasız işləməyi təmin edir.

Xülasə: Hidravlik Silindr Dizaynında Əsas Dəyişən kimi Təzyiq

İş təzyiqi hidravlik silindrin dizaynında yeganə ən təsirli amildir. Yüksək möhkəmlikli lehimli poladların seçimindən tutmuş Lame nəzəriyyəsindən istifadə edərək divar qalınlığının dəqiq hesablanmasına və çoxkomponentli PTFE möhürlərinin seçilməsindən tutmuş son qapaqların yorğunluq analizinə qədər - hər bir qərar "neçə bar?" Sualından irəli gəlir. Raydafon Technology Group Co., Limited-də biz 50 bardan 700 bara qədər təzyiqlər üçün silindrlər hazırlamışıq və hər bir layihə təzyiq təsirlərinə məhəl qoymamağın uğursuzluğa səbəb olduğunu bir daha təsdiqləyir. Güclü materiallar, ağıllı divar ölçüləri və qabaqcıl sızdırmazlıq vasitəsilə təzyiqə hörmət edərək, biz həm təhlükəsiz, həm də səmərəli olan hidravlik silindrlər təqdim edirik. Fabrikimiz təzyiq məlumatlarını hər bir CAD modelinə və hər keyfiyyət yoxlamasına inteqrasiya edərək, son məhsulun real dünya şərtlərinə tab gətirməsini təmin edir. Raydafon Technology Group Co., Limited-də mühəndislik etdiyimiz hər bir hidravlik silindr mənimsənilən təzyiq hekayəsindən bəhs edir. İstər mədənçilik üçün ağır yük silindrinə, istərsə də sənaye avtomatlaşdırılması üçün yığcam qurğuya ehtiyacınız olmasından asılı olmayaraq, komandamız 20 illik anlayışla sizə dəstək verməyə hazırdır.Bu gün fabrikimizlə əlaqə saxlayın.
