SWC-DH Qısa Flex Qaynaq Tipi Universal Mufta

SWC-DH Qısa Flex Qaynaq Tipi Universal Mufta

SWC-DH qısa çevik qaynaq tipli universal muftalar SWC diapazonunda ən yığcam qaynaq birləşmələridir: φ180–φ390 mm dönmə diametri, 20–250 kN·m nominal fırlanma anı, 25°-ə qədər bucaq uyğunsuzluğu və 35CrMo döymə və dördbucaqlı çaprazlı başlıqlı muftalar. Raydafon-un Çinin Ningbo şəhərindəki öz ISO 9001 emalatxanasında istehsal olunan bu qurğular yayma dəyirmanları, qaldırıcılar, kranlar və şaft aralığının məhdud olduğu mədən ötürücüləri üçün uyğundur. Standart modellər tez göndərilir; xüsusi çuxurlar, açar yollar, uzunluqlar və splinelar rəsm üçün hazırlanır. 24 saat ərzində kotirovka üçün modelinizi və ya rəsminizi göndərin.

SWC-DH Qısa Flex Qaynaq Tipi Universal Mufta

SWC diapazonunda ən qısa qaynaq tipli birləşmə — 4 iynəli dayaq, 35CrMo döymə boyunduruğu və xromlanmış çarpaz val, yayma dəyirmanları, qaldırıcılar və vallar arasında boşluq cəmi bir neçə yüz millimetr olan digər ötürücülər üçün tikilmişdir.

  • 20–250 kN·mNominal fırlanma momenti (bu model)
  • φ180–φ390Girasiya diametri D
  • ≤25°Ox bükülmə bucağı β
  • 35CrMoDöyülmüş boyunduruq materialı

Çin istehsalçısından SWC-DH Qısa Flex Qaynaq Tipi Universal Mufta alın

Satınalma mühəndisləri adətən buraya üç rəqəmlə gəlirlər: şaft çuxuru, mərkəzdən mərkəzə məsafə və pik fırlanma momenti. SWC-DH məhz bu vəziyyət üçün hazırlanmışdır. Harada standartSWC-BH standart çevik qaynaq növü universal muftadaha uzun əyilmə üçün əlavə eksenel otağa ehtiyac duyur, qısa çevik DH versiyası eyni fırlanma anı tutumunu saxlamaqla bu uzunluğu aradan qaldırır - beləliklə, siz ətrafdakı çərçivəni yenidən dizayn etmədən dəyirman dayağına, qaldırıcı tambura və ya kran arabasına ağır kardan mili yerləşdirə bilərsiniz.

Raydafon bu yığcam DH muftasından tutmuş uzun müddətli uzatmaya qədər tam SWC seriyasını istehsal edir.SWC-CH uzun çevik qaynaq tipli universal mufta, ISO 9001 keyfiyyət sistemi altında. Mühəndislik əlaqəsi sizin RFQ-nuzu rəsm çekindən təhvil-təslimata qədər izləyir və eyni komanda təkrar sifarişləri idarə edir, buna görə də partiyalar arasında spesifikasiyanın sürüşməsi polisə müraciət etməli olduğunuz bir şey deyil.

01

Qısa elastiklik, uzun ömür

Yığcam əyilmə birləşməni eksenel istiqamətdə sərt və dönmə fırlanma momenti altında sabit saxlayır, bu da yayma dəyirmanına tələbat yaradır.

02

Zərbə yükləri üçün tikilmişdir

Dörd möhürlənmiş iynəli dayaqlar və bərkidilmiş, xrom örtüklü çarpaz şaft zərbə yükünü bir nöqtədə cəmləmək əvəzinə yayır.

03

Qaynaqlanmış boyunduruq, sürətli uyğunlaşma

Qaynaq tipli boyunduruq əvvəlcə şaftınıza uyğunlaşdırılıb, ikincisi qaynaqlanır, beləliklə quraşdırma toleransları 25° iş bucağında qalır.

Qısa Flex Qaynaq Tipi Universal Mufta nədir?

Qısa çevik qaynaq tipli universal mufta, iki boyunduruğu birbaşa sürücü və idarə olunan vallara qaynaqlanan, muftalar arasında mümkün olan ən kiçik əyilmə uzunluğu olan kardan tipli birləşmədir. Qaynaq bağlantısı flanşlara, açarlara və ya sıxma qovşaqlarına ehtiyacı aradan qaldırır ki, bu da həm montajı qısaldır, həm də ümumi boşluq mənbəyini aradan qaldırır. Çevik hissə qısa olduğundan, mufta 25°-ə qədər bucaq uyğunsuzluğuna və kiçik eksenel və radial ofsetlərə dözür, lakin o, eksenel yerdəyişməyə müqavimət göstərir - yayma dəyirmanı və qaldırıcı qurğuları belə etibarlı edən dizayn seçimi.

Bu DH seriyasında dönmə diametri φ180 mm-dən φ390 mm-ə qədər və nominal fırlanma anı 20 kN·m ilə 250 kN·m arasında dəyişir. Əgər vəzifə dövrünüz bundan kənara çıxırsa,SWC-WF flanş tipli universal muftaBolt-on variantda eyni seriyanı əhatə edir və daha geniş SWC ailəsi 1000 kN·m-ə çatır — Raydafon ya eyni zavoddan sitat gətirə bilər.

Texniki Spesifikasiyalar və Ölçü Seçimi

  • Model çeşidiSWC180DH1 – SWC390DH2
  • Girasiya diametri Dφ180 / φ225 / φ250 / φ285 / φ315 / φ350 / φ390 mm
  • Nominal fırlanma anı Tn20 – 250 kN·m
  • Yorğunluq (alternativ) fırlanma anı Tf≤25 kN·m (SWC180DH) - ≤15 kN·m (SWC390DH)
  • Ox bükülmə bucağı βÖlçüyə görə 10° / 15° / 20° / 31.5° / 45° / 63° / 90° / 125°
  • Flex miqdarı Ls40/55/70/80/90/100/120/130/140/150 mm
  • Çarpaz milAlaşımlı polad, xrom örtüklü
  • Boyunduruq materialı35CrMo döymə polad, inteqrasiya olunmuş çəngəl başlığı
  • rulmanlarHər birləşmə üçün 4 × iynə daşıyıcı dəstləri
  • Boltlu flanş seçimləri (D1/D2)φ105 – φ235 mm (js11 / H7)
  • Fərdi seçimlərBuruq, açar yuvası, uzunluq, spline, paslanmayan və ya boyalı bitirmə

Tam SWC-DH ölçüsü və fırlanma anı cədvəli — hər sütunu görmək üçün üfüqi olaraq sürüşdürün.

Model D
(mm)
Tn
(kN·m)
β
(°)
Tf
(kN·m)
Ls
(mm)
Ölçü (mm) Fırlanan ətalət (kg·m²) Çəki (kq)
Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g Lmin +100 mm Lmin +100 mm
SWC180DH1 180 20 10 ≤25 75 650 155 105 114 110 8-17 17 5 – – 0.165 0.0070 58 2.8
SWC180DH2 180 20 10 ≤25 55 600 155 105 114 110 8-17 17 5 – – 0.162 0.0070 56 2.8
SWC180DH3 180 20 10 ≤25 40 550 155 105 114 110 8-17 17 5 – – 0.160 0.0070 52 2.8
SWC225DH1 225 40 20 ≤15 85 710 196 135 152 120 8-17 20 5 32 9.0 0.415 0.0234 95 4.9
SWC225DH2 225 40 20 ≤15 70 640 196 135 152 120 8-17 20 5 32 9.0 0.397 0.0234 92 4.9
SWC250DH1 250 63 31.5 ≤15 100 795 218 150 168 140 8-19 25 6 40 12.5 0.900 0.0277 148 5.3
SWC250DH2 250 63 31.5 ≤15 70 735 218 150 168 140 8-19 25 6 40 12.5 0.885 0.0277 136 5.3
SWC285DH1 285 90 45 ≤15 120 950 245 170 194 160 8-21 27 7 40 15.0 1.876 0.0510 229 6.3
SWC285DH2 285 90 45 ≤15 80 880 245 170 194 160 8-21 27 7 40 15.0 1.801 0.0510 221 6.3
SWC315DH1 315 125 63 ≤15 130 1070 280 185 219 180 10-23 32 8 40 15.0 3.331 0.0795 346 8.0
SWC315DH2 315 125 63 ≤15 90 980 280 185 219 180 10-23 32 8 40 15.0 3.163 0.0795 334 8.0
SWC350DH1 350 180 90 ≤15 140 1170 310 210 267 194 10-23 35 8 50 16.0 6.215 0.2219 508 15.0
SWC350DH2 350 180 90 ≤15 90 1070 310 210 267 194 10-23 35 8 50 16.0 5.824 0.2219 485 15.0
SWC390DH1 390 250 125 ≤15 150 1300 345 235 267 215 10-25 40 8 70 18.0 11.125 0.2219 655 15.0
SWC390DH2 390 250 125 ≤15 90 1200 345 235 267 215 10-25 40 8 70 18.0 10.763 0.2219 600 15.0
  • Tf— yorğunluq gücündən hesablanan alternativ yük altında icazə verilən fırlanma momenti.
  • Lmin— kəsildikdən sonra minimum uzunluq; quraşdırılmış L uzunluğu sizin tələbinizə uyğun olaraq hazırlanır.
  • D1 (js11) / D2 (H7)— isteğe bağlı boltli flanş çuxurları. Qaynaq tipli boyunduruq şaftınıza qaynaq etmək üçün açılmamış şəkildə verilir.
  • Toleranslar və ölçülər SWC seriyası standartına uyğundur. Qeyri-standart L, buruq və ya spline lazımdır? Çizimi göndərin və biz kotirovka ilə mümkünlüyünü təsdiq edəcəyik.

Məhsul təfərrüatı

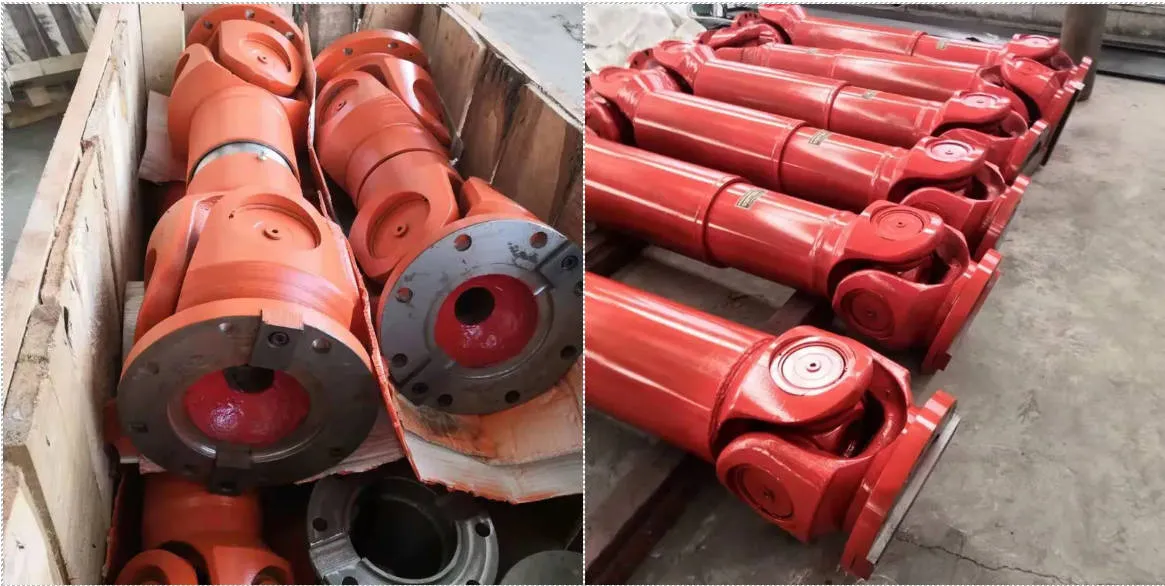

Aşağıdakı fotoşəkillər öz istehsal hissələrimizdir - saxta çəngəl başlığı, emal edilmiş flanş üzü, qaynaqlı boyunduruq və yükü daşıyan iynəli trunnion.

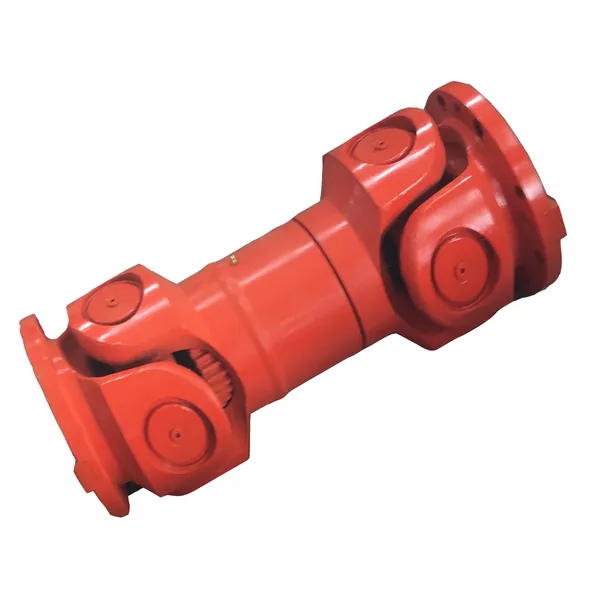

SWC-DH short flex welding type universal coupling showing forged fork head, welded yoke and needle bearing trunnion
SWC-DH qısa çevik qaynaq tipli universal mufta — döymə çəngəl başlığı, qaynaqlı boyunduruq və iynəli trunnion.

Doğru SWC-DH Ölçüsünü Necə Seçmək olar

  1. Əvvəlcə çuxur və əlaqəni düzəldin.Yuxarıdakı cədvəldən mil diametrini və açar yuvasını və ya D1/D2 flanş çuxuru və bolt modelini təsdiq edin. Mil əyilmiş və ya daralmışdırsa, bizə deyin - o, fırlanma momentini deyil, boyunduruğu dəyişir.
  2. Ölçü deyil, fırlanma anı müqayisə edin.Normal xidmət faktorunuzla nominal fırlanma anı Tn maksimum işləmə momentinizi aşan modeli seçin. Geriyə dönən və ya şok yüklü sürücülər üçün Tf-ni də yoxlayın: bu, alternativ yük altında yorğunluq həddidir.
  3. Məkanı ölçün.DH seriyası uzunluğa qənaət etmək üçün mövcuddur. Lmin-i həqiqətən malik olduğunuz boşluqla müqayisə edin və unutmayın ki, Ls bu uzunluğun nə qədər elastik olduğunu göstərir.
  4. İş bucağını elan edin.Hər bir modelin öz β limiti var (β sütununa baxın). Davamlı olaraq böyük bucaq altında işləmə rulmanlardakı ekvivalent fırlanma anı artırır, buna görə də ölçüsünü böyütmək tez-tez vaxtından əvvəl uğursuzluqdan daha ucuzdur.
  5. RFQ göndərin.Model və ya rəsm, kəmiyyət, mil materialı, iş bucağı və çatdırılma portunu daxil edin. Biz sabit qiymət və çatdırılma müddəti ilə cavab veririk — adətən 24 saat ərzində.

Raydafon-da materiallar, emal və keyfiyyətə nəzarət

Boyunduruq 35CrMo-dan düzəldilir və boltlu montajdan daha çox inteqrasiya olunmuş çəngəl başı kimi işlənir. Bu tək dəyişiklik, adətən ilk növbədə kardan şaftında boşaldılan boltli birləşmələri çıxarır və parçalanmış dizaynlarla müqayisədə ümumi struktur gücünü təxminən 30-50% artırır. Çarpaz şaft alaşımlı poladdır, tozlu və ya rütubətli bitki mühitlərində korroziyaya və aşınmaya qarşı müqavimət göstərmək üçün jurnalda bərkidilmiş və xrom örtüklüdür.

Hər bir birləşmə nəzarət edilən uyğunluq boşluğuna malik dörd iynəli podşipnik dəstini daşıyır, burada aşağı səs-küy və 98,6% ötürmə səmərəliliyi yaranır. Göndərməzdən əvvəl biz buruqların və şnurların ölçülərini, boşalma, sərtlik və yığılmış artikulyasiyanı yoxlayırıq; sınaq hesabatları və material sertifikatları layihəniz tələb etdikdə göndərmə sənədləri ilə birlikdə verilir.

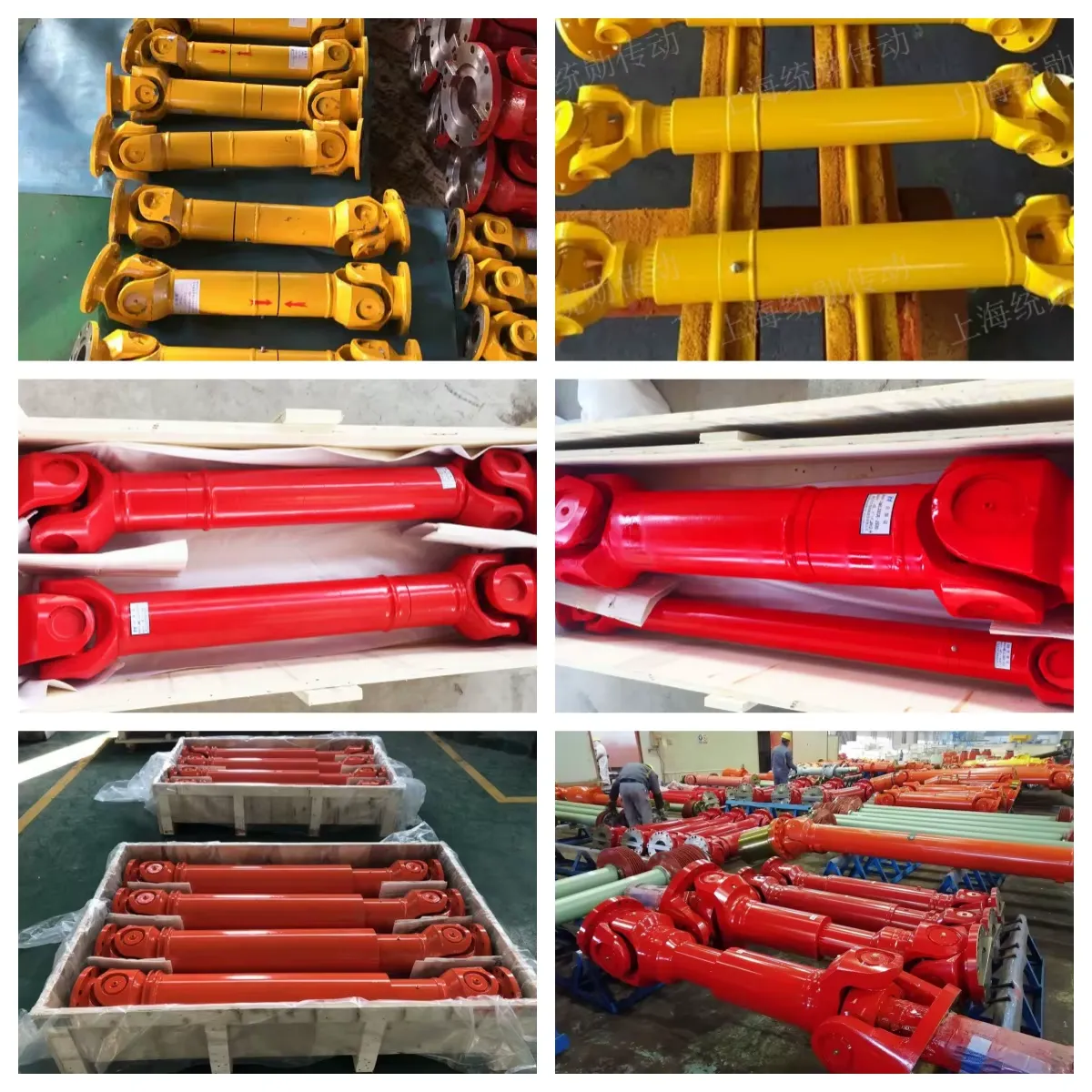

SWC universal coupling manufacturing and assembly workshop at Raydafon factory
Çinin Ningbo şəhərindəki Raydafon istehsal xəttində SWC universal muftalarının emalı və yığılması.

Niyə Alıcılar Bu Muftanı Seçirlər

  • Qısa bir gövdədə yüksək tork
  • 25°-ə qədər yanlış hizalanma kompensasiyası
  • 98,6% ötürmə səmərəliliyi
  • 30-40 dB(A) iş səsi
  • Xrom örtüklü çarpaz şaft
  • İnteqrasiya edilmiş çəngəl başlığı, boş boltlar yoxdur
  • ISO 9001 zavodu
  • OEM və xüsusi dəlik mövcuddur

Əlavə uzunluq olmadan fırlanma anı

Bu seriyada 20–250 kN·m qiymətləndirilib. Eksenel boşluğun dayaq tərəfindən sabitləndiyi yayma dəyirmanlarında, DH birləşməsi daha uzun mufta ilə eyni vəzifəni yerinə yetirir və şaftın aşağı düşməsi riskini aradan qaldırır.

Aşınma ömrü illərlə ölçülür

İynəli podşipniklər, bərkidilmiş xrom örtüklü çarpaz şaft və saxta çəngəl başı ən çox gördüyümüz iki nasazlıq rejimini kəsir: trunnion aşınması və gevşemiş boltli boyunduruqlar. Baxım qrupları xidmətlər arasında nəzərəçarpacaq dərəcədə uzun fasilələr olduğunu bildirir.

Rəqabətli zavod qiyməti

Biz boyunduruqları emal edirik və birləşmələri öz emalatxanamızda yığırıq, ona görə də sizinlə istehsal xətti arasında heç bir ticarət marjası yoxdur – və xüsusi deşiklər və ya uzunluqlar alətlər üçün əlavə ödəniş tələb etmir.

Operatorun vibrasiya və səs-küylə bağlı rəyi davamlı olaraq müsbətdir: podşipniklər düzgün quraşdırılmış və yağlanmışdır, ölçülmüş səs-küy 30-40 dB(A) diapazonunda qalır ki, bu da muftanı qapalı sexlər, qida və ya elektronika zavodları, eləcə də ağır sənaye üçün uyğun saxlayır.

Proqramlar

SWC-DH muftaları qısa, yüksək fırlanma anı olan şaft bağlantısının fasiləsiz işləməyə davam etməli olduğu yerlərdə təyin edilir:

  • Prokat dəyirmanlarıƏsas sürücü və diyircəkli masa valları
  • Qaldırıcılar və kranlarBarabanlar, arabalar və dönmə mexanizmləri
  • Metallurgiya zavoduDavamlı təkərlər, qayçılar, tükənən masalar
  • Mədən maşınlarıKonveyerlər, sarsıdıcılar, süzgəclər
  • Tikinti avadanlığıMikserlər, payavurma qurğuları, ağır bucurqadlar
  • Dəniz və limanBucurqad və yanalma mexanizmlərinin ötürücüləri

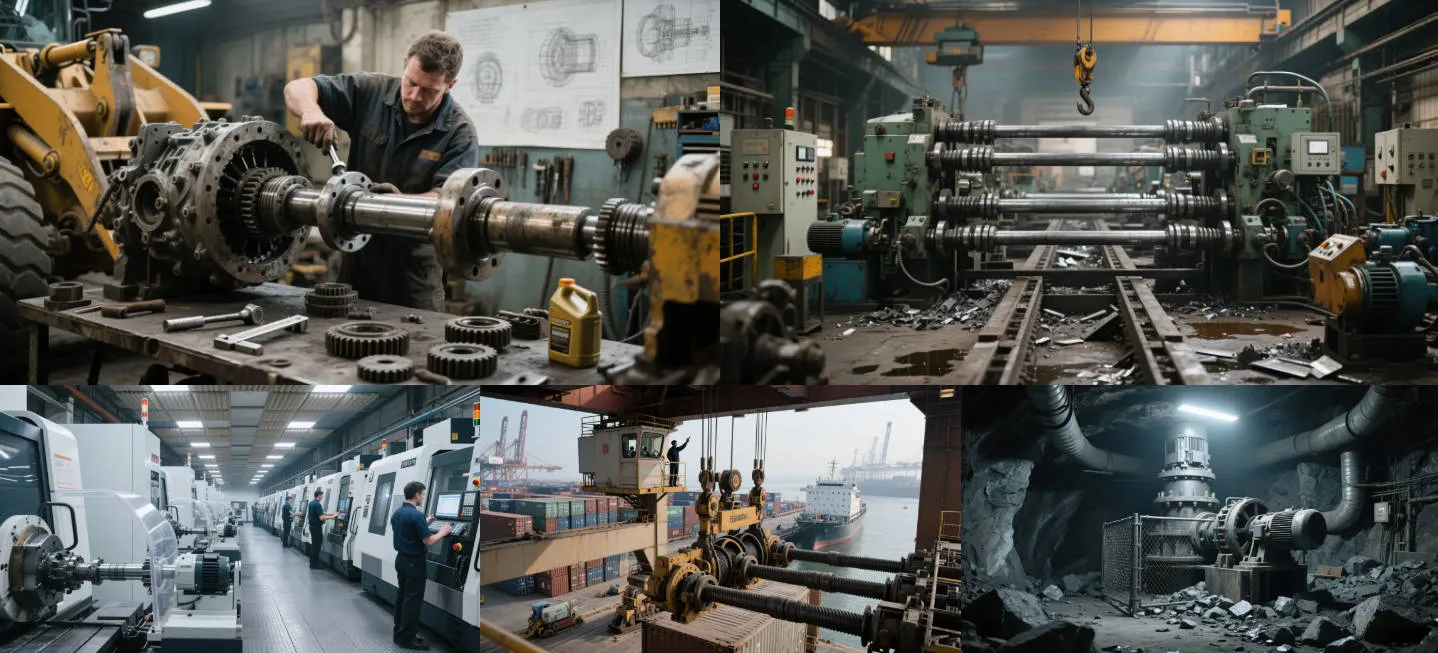

SWC-DH universal coupling installed in a heavy-duty rolling mill drive system
SWC universal birləşmə muftası ağır sənaye sürücüsündə xidmətdədir.

Maşınınız bu siyahıda yoxdursa, bizə tətbiqi və iş dövrünü deyin. Ağır maşın ötürücüləri nadir hallarda eyni olur və polad dəyirmanına uyğun olan mufta kran işi üçün fərqli çuxur, balans dərəcəsi və ya yağ spesifikasiyası tələb edə bilər.

Müştəri rəyləri

★★★★★

Wang LeiLayihə mühəndisi, Guangdong Heavy Machinery Co., Ltd.

Avadanlıqlarımız ötürmə hissələri üçün çox az yer buraxır və bu muftanın kompakt dizaynı ətrafında heç nəyi dəyişdirmədən uyğun gəlir. O, performansı da ölçüyə görə alver etmir - həftələrlə davamlı qaçışdan sonra sıfır anormal vibrasiya ilə güclü, sabit fırlanma anı. Qaynaq keyfiyyəti nəzərəçarpacaq dərəcədə möhkəmdir, bu da bizə uzunmüddətli ağır istifadədə əminlik verir.

★★★★★

Zhao MingSatınalma Meneceri, Tianjin Steel Equipment Co., Ltd.

Bir neçə SWC-DH muftalarının sifarişi sadə idi: cavab verən texniki cavablar, təyin olunmuş tarixdə çatdırılma və qablaşdırma cızıqsız gəldi. Qurtarıcılarımız xüsusi alətlər olmadan quraşdırmanın asan olduğunu bildirdilər. Bu performans səviyyəsinə qarşı qiyməti nəzərə alaraq, o, müntəzəm satınalma siyahımızda qalır.

★★★★★

Liu HonqShandong Sənaye Qrupunun texniki xidmət direktoru

İşdən çıxma vaxtı mənim əsas xərcimdir və bu birləşmə gündəlik ağır iş yükləri altında belə heç vaxt sürüşmür və ya yerdəyişmir. Aylarla istifadə etdikdən sonra istifadə etdiyimiz əvvəlki muftalardan fərqli olaraq demək olar ki, heç bir aşınma yoxdur. Biz ona demək olar ki, toxunmuruq – tez-tez texniki xidmət göstərilmir, gözlənilməz nasazlıqlar olmur – ona görə də o, həm texniki xidmət saatlarını, həm də ehtiyat hissələrin xərcini azaldıb.

SWC-DH Universal Bağlama Kotirovkanızı tələb edin

Model nömrəsini və ya çertyojunuzu, miqdarınızı və çatdırılma portunu bizə göndərin. Mühəndislərimiz ölçüsü, materialı və çatdırılma müddətini təsdiq edəcək və 24 saat ərzində möhkəm bir kotirovka ilə cavab verəcəkdir.
