Raydafon-un SWC-WH Flex Qaynaq Tipi Universal Mufta qeyri-elastik qaynaqlanmış universal muftalar etibarlı ötürməni təmin etmək üçün qaynaqlı birləşmələrdən istifadə edir və onları metallurgiya və dağ-mədən avadanlığı kimi yüksək yüklü tətbiqlər üçün etibarlı seçim edir. Biz Çində fiziki birləşmə istehsalçısıyıq. Etibarlı istehsalçı olaraq, biz sabit təchizat təklif edirik və detalları avadanlığın spesifikasiyasına uyğunlaşdıra bilərik. Qiymət təfərrüatları üçün birbaşa bizimlə əlaqə saxlayın.
Qaynaqlanmış boyunduruq · Flex elementi yoxdur · OEM hazırdır

SWC-WH üçün Flex Qaynaq Tipi Universal MuftasızAğır Davamlı Sürücü Millər

Prokat dəyirmanları, kranlar, dağ-mədən və metallurgiya qurğuları üçün hazırlanmış sərt, qaynaq tipli kardan mufta. Qaynaqlanmış boyunduruq boltli birləşmələrin boşalmasını aradan qaldırır. Dəqiq iynə rulmanları sürtünməni aşağı səviyyədə saxlayır. Buruq 100–550 mm, fırlanma anı 710 kN·m-ə qədər, 35CrMo alaşımlı polad, Ningbo, Çində ISO 9001 istehsalı.

Bore100 - 550 mm
Nominal fırlanma anı1,25 – 710 kN·m
Qatlama Bucağı15° – 25°
Material35CrMo Polad
MOQ1 ədəd
Təqdimat vaxtı15-30 gün

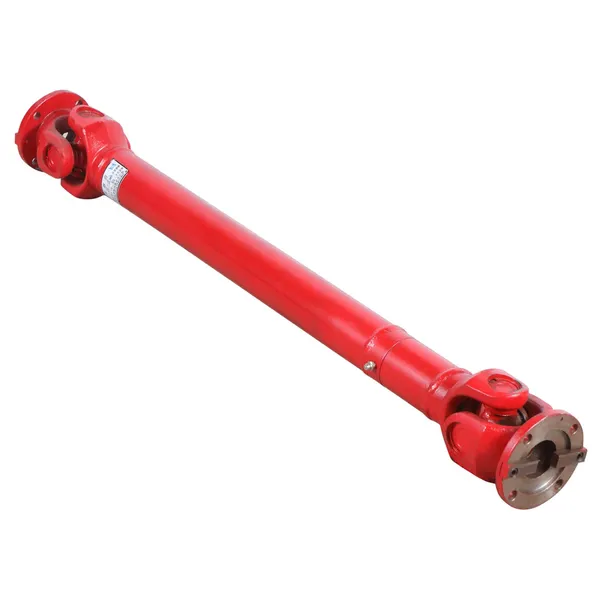

SWC-WH without flex welding type universal coupling welded yoke product photo

01Flex Qaynaq Tipi Universal Mufta olmadan SWC-WH nədir?

SWC-WH asərt universal birləşmə muftasıbu, torku qaynaqlı boyunduruq və dəqiq iynəli podşipniklər üzərində işləyən mərkəzi çarpaz vasitəsilə ötürür. Çevik tipli muftalardan fərqli olaraq, ehtiva edirelastik element yoxdur, beləliklə, heç bir rezin, yay paketi və köhnəlmək üçün kompensasiya edən elastik element yoxdur. Bu, sürücünün tələb etdiyi zaman onu üstünlük təşkil edən seçim ediryüksək tork, yüksək zərbə müqaviməti və uzun xidmət müddətiburulma sönümlərindən daha çox.

Qaynaqlanmış boyunduruq boltlu boyunduruq dizaynlarından əsas fərqdir. Davamlı vibrasiya altında boltlu birləşmələr boşalda bilər, bu da sürtünmə, boşluq və nəticədə uğursuzluğa səbəb ola bilər. Qaynaq bu uğursuzluq rejimini tamamilə aradan qaldırır. Alıcılar üçünsənaye ötürücü valları üçün universal muftalar, bu, muftanın xidmət müddəti ərzində daha az texniki dayanacaq və daha aşağı ümumi sahiblik dəyəri deməkdir.

Tətbiqiniz sərtlik əvəzinə burulma uyğunluğuna ehtiyac duyursa, onu tətbiqi ilə müqayisə edinSWC-BH standart çevik qaynaq növüya da uzun müddətliSWC-CH uzun çevik qaynaq növü, iki boyunduruq arasında çevik element əlavə edən.

02SWC-WH Texniki Spesifikasiyalar: Buruq, Dönmə momenti və Hizalanma Aralığı

Aşağıdakı cədvəldə SWC-WH seriyasındakı bütün standart ölçülər verilmişdir. Kotirovka tələb etməzdən əvvəl onu mil diametrinə, tələb olunan nominal fırlanma momentinə və mövcud quraşdırma uzunluğuna uyğunlaşdırmaq üçün istifadə edin. Sifariş əsasında deşiklər, açar yollar və uzunluqlar mövcuddur.

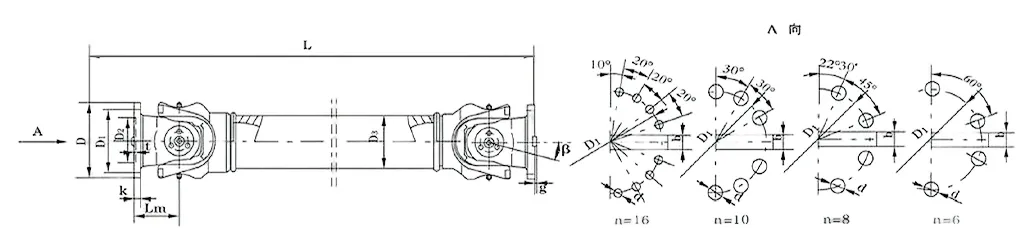

SWC-WH Flex Qaynaq Tipi Universal Muftasız — Tam Ölçü Diaqramı
Model D (mm) Tn (kN·m) Tf (kN·m) β (°) Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g Ətalət (kg·m²) Çəki (kq)
Lmin +100 mm Lmin +100 mm
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Yalnız bucaq

SWC-WH 15°-25°-ə qədər bucaq səhvini kompensasiya edir. Eksenel hərəkət üçün onu sürüşmə şaftı ilə birləşdirin.

Torkun seçimi

Zərbə səviyyəsindən və iş dövründən asılı olaraq nominal fırlanma momentinə 1,5-2,5 xidmət əmsalı tətbiq edin.

Boru Uyğunluğu

Yuxarıda sadalanan standart D1 js11 / D2 H7 buruqları. Xüsusi pilləli və ya splined buruqlar mövcuddur.

Flanş Alternativi

Şaftınız flanş interfeysindən istifadə edirsə, baxınSWC-WF flanş növüeyni seriyada.

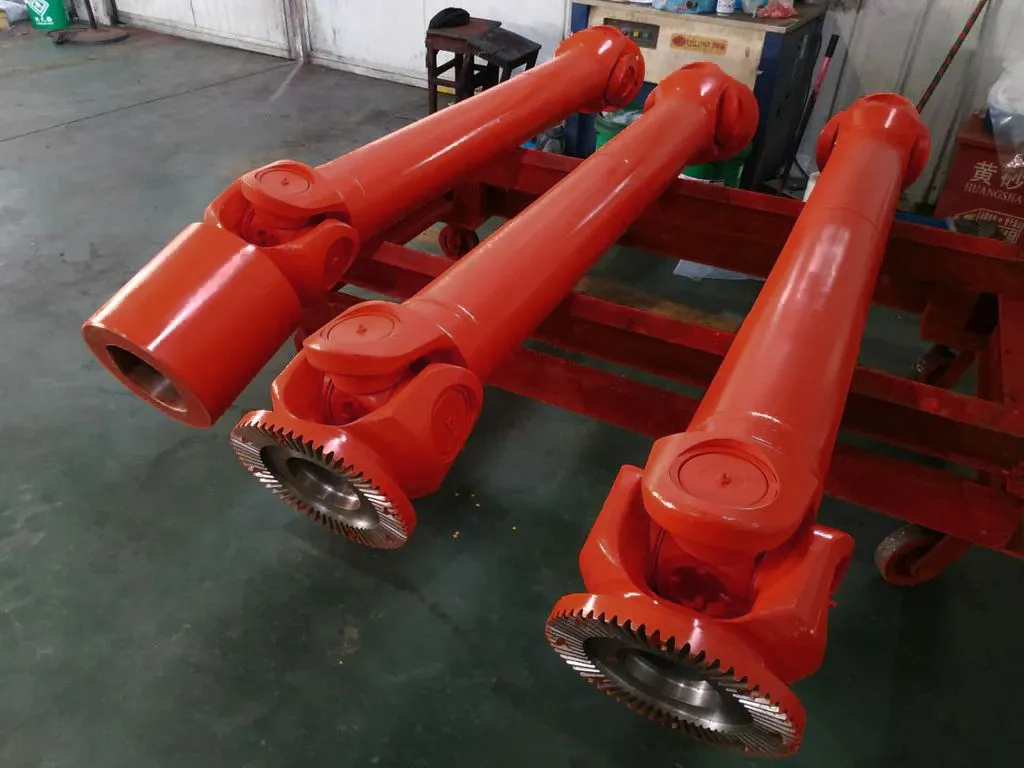

SWC-WH universal coupling welded yoke and needle bearing cross detail
