SWP-G Super Qısa Flex Tipli Universal Birgə Mufta

SWP-G Super Qısa Flex Tipli Universal Birgə Mufta

Raydafon-un SWP-G Super Qısa Flex Tipli Universal Birgə Muftası tam olaraq axtardığınız şeydir. O, xüsusi olaraq hər düymün əhəmiyyət kəsb etdiyi kompakt qurğular üçün, sizə lazım olan gücü sərf etmədən qurulub.


Dar məkanlar və ağır maşınlar üçün yüksək fırlanma anı

Tikinti avadanlıqları və ya kənd təsərrüfatı kombaynlarına ehtiyac olduqda auniversal birləşmə muftasıdar yerlərə uyğun gələn, lakin yenə də böyük fırlanma momenti təmin edən Raydafon SWP-G iş üçün hazırlanmışdır. Super qısa dizayn, çevik element və 224 kN·m-ə qədər fırlanma anı — performansda güzəşt yoxdur.

225–350mm

Girasiya diametri

224kN·m

Maksimum fırlanma anı

5°

Bucaq uyğunsuzluğu

ISO 9001

Keyfiyyət standartı

Kompakt güc

Super Qısa, Sıx montajlar üçün tikilmişdir

"Super qısa" dizayn sadəcə bir etiket deyil - digər muftaların çata bilmədiyi sıx yerlərə sıxışdırır. Gyration diametri 225 mm-dən 350 mm-ə qədər orta ölçülü ağır avadanlıqlara uyğun gəlir.

Qısa çevik universal birləşmə muftası kimi o, 224 kN·m-ə qədər fırlanma anı daşıyarkən 5 dərəcə bucaq uyğunsuzluğunu idarə edir. Daxili çevik element zərbələri və vibrasiyaları hopdurur, beləliklə digər hissələr aşınmaya dözmür.

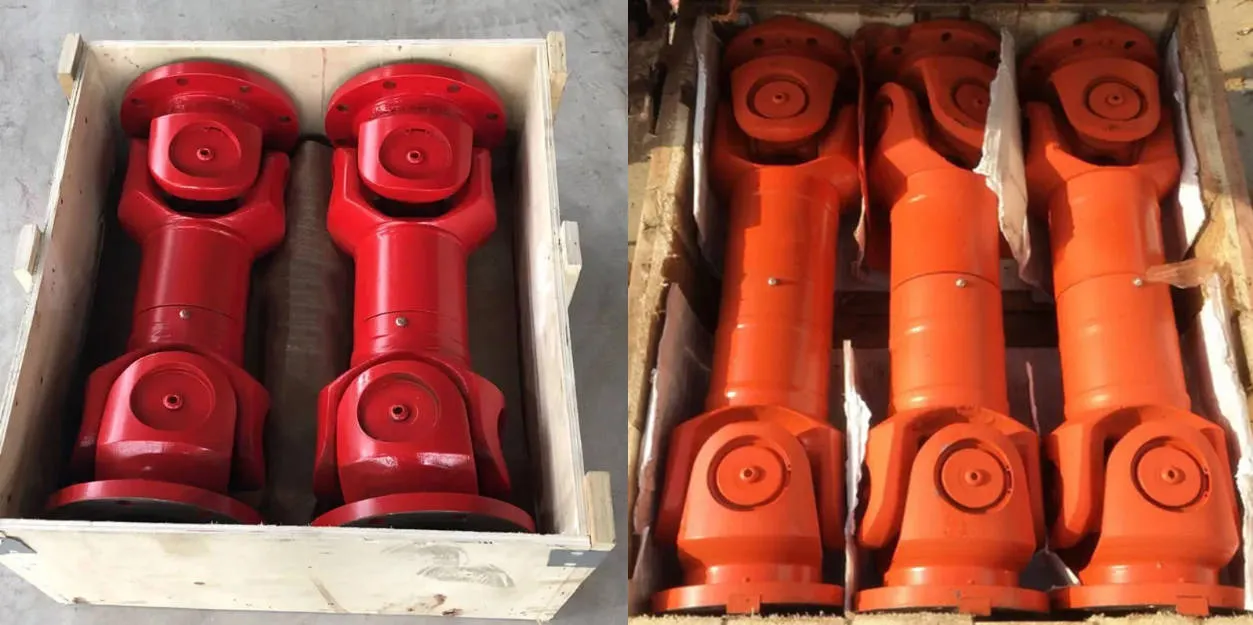

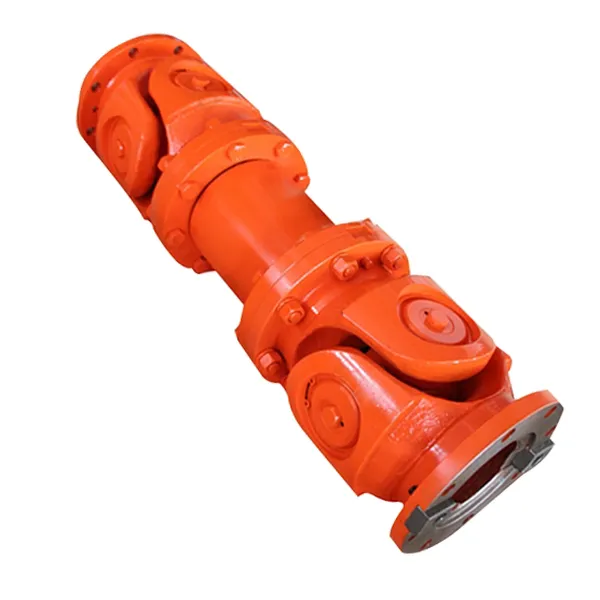

Raydafon SWP-G super short flex type universal joint coupling

Məhsulun spesifikasiyası

SWP225G-dən SWP350G-ə qədər beş standart model. Dönmə momenti 56 kN·m ilə 224 kN·m arasında dəyişir. İstəyə uyğun ölçülər mövcuddur.

Model D (mm) Tn (kN·m) Tf (kN·m) β≤ L (mm) M (kq)
SWP225G 225 56 28 5° 470 78
SWP250G 250 80 40 5° 600 142
SWP285G 285 112 56 5° 665 190
SWP315G 315 160 80 5° 740 260
SWP350G 350 224 112 5° 850 355

Qeyd: işarələmə nümunəsi — dönmə diametri D=315mm, hissə uzunluğu L=620mm, çevik tipsiz qısa G tipli: SWP315GX620 mufta.

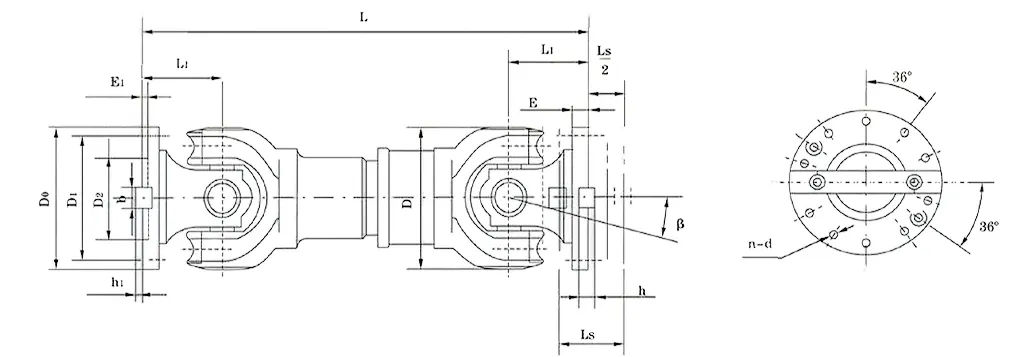

SWP-G coupling dimension drawing

Məhsul tətbiqi

Həm elastikliyə, həm də gücə ehtiyacınız olan dar yerlər üçün yaradılmışdır. Böyük hissələr üçün yer olmayan yerlərdə, hətta vallar mükəmməl uyğunlaşdırılmadıqda belə, fırlanma anı səmərəli şəkildə hərəkət etdirir.

Tikinti avadanlığı

Ekskavatorlar və yükləyicilər hissələrin bir-birinə sıx sürtüldüyü sıx boşluqlara malikdir. SWP-G vibrasiyaları hopduraraq və daimi hərəkəti idarə edərək tam oturur.

Kənd Təsərrüfatı Maşınları

Qeyri-bərabər əkin sahələrini şumlayan traktorlar və kobud ərazidə kombaynlar. Yolsuzluq işindən yaranan bucaq səhvlərini tənzimləyir, aşınmanı azaldır.

Dəniz Quraşdırmaları

Qayıqlarda sıx mühərrik bölmələri. Korroziyaya davamlı quruluş duzlu su və dalğalardan və hərəkətdən gələn dinamik yükləri idarə edir.

Bərpa olunan enerji

Külək turbinləri və günəş izləyiciləri məhdud yerlərdə dəqiq nəzarət tələb edir. Kiçik boşluq və aşağı texniki xidmət ilə yüksək tork.

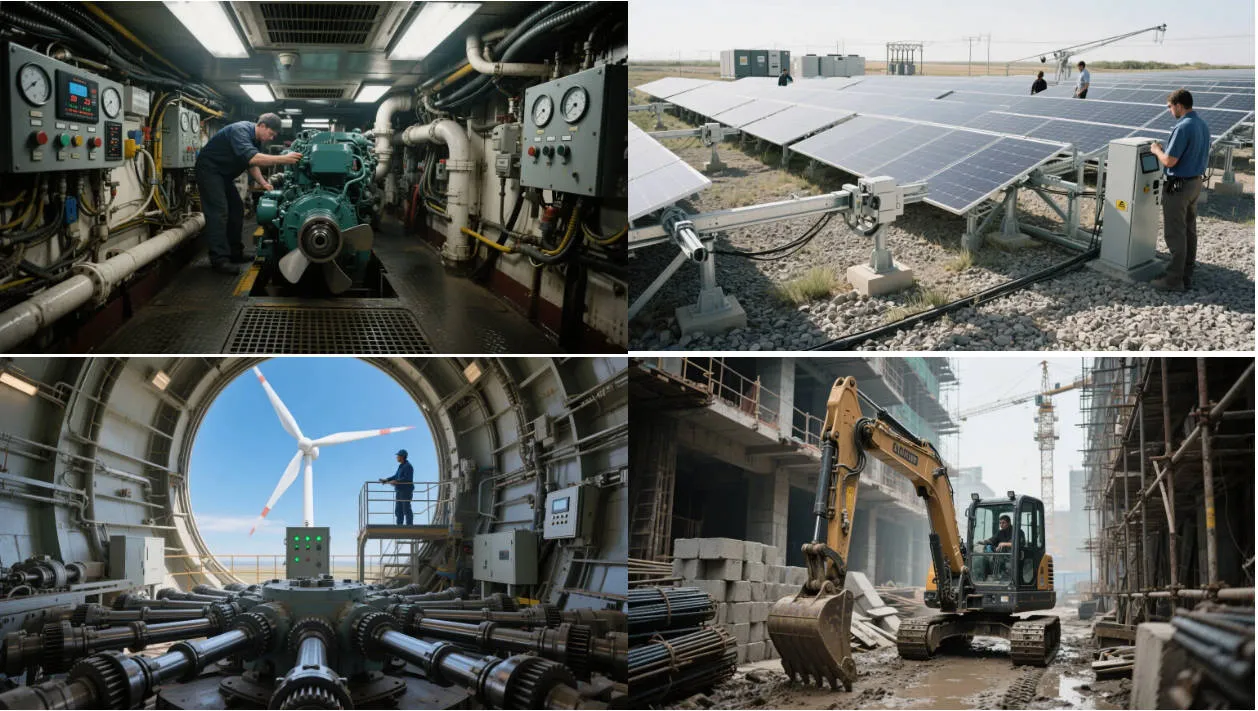

SWP-G coupling applications

Məhsul Xüsusiyyətləri

Kompakt quruluş, yüksək fırlanma momenti, davamlı materiallar və korroziyaya davamlılıq - tələbkar mühitlərdə davamlı iş üçün hazırlanmışdır.

Yüksək torklu Flex Element

Qabaqcıl çevik elementlər performansdan ödün vermədən böyük bucaq uyğunsuzluqlarını idarə edir. Millərin sürüşdüyü dinamik mühitlər üçün idealdır.

Davamlı Materiallar

Yüksək möhkəmlikli polad və bürünc komponentlər fasiləsiz iş şəraitində aşınmaya və yorğunluğa qarşı müqavimət göstərir. Güc ötürülməsini sabit saxlamaq üçün şokları udur.

Sürətli Quraşdırma

Boltlu və ya açarlı birləşmələr tez birləşir və texniki xidmət vaxtını azaldır. Eksenel hərəkətləri yaxşı idarə edir - hissələrin sürüşməsi zamanı sürüşmə və ya uyğunsuzluq yoxdur.

Korroziyaya davamlılıq

Qoruyucu örtüklər duzlu suya və sərt mühitlərə davamlıdır. Hərəkət sistemləri üçün dəniz universal birləşmə muftası kimi əla işləyir.

SWP-G coupling features

Necə işləyir

Çevik fırlanma anının ötürülməsi — əlaqəni pozmadan bir az hərəkət edə bilən vallar arasında körpü.

Giriş mili fırlanır Giriş şaftı çevik elementi döndərir və hərəkət etdirir.
Çevik element əyilir Elastomer elementlər enerji sərf etmədən açısal, eksenel və radial sürüşmələri idarə edir.
Torkun çıxış şaftına ötürülməsi Çevik element kifayət qədər əyilməklə çıxış şaftına fırlanma anı daşıyır - heç bir əyilmə, qəfil dayanma.
Vibrasiya udulmuş Dəniz mühitində və ya kobud ərazidə çevik dizayn vibrasiya və zərbələri udur və xidmət müddətini uzadır.

Müştəri rəyləri

İstehsalda SWP-G-dən istifadə edən mühəndislərdən və texniki xidmət qruplarından rəy.

⭐⭐⭐⭐⭐

"Çətindir, tər tökmədən yüksək fırlanma anı olan tapşırıqları yerinə yetirir. Aylarla qaçdıqdan sonra biz demək olar ki, heç bir aşınma görmədik."

Li Jian — Şanxay Sənaye Avadanlıqları üzrə Baş Mühəndis

⭐⭐⭐⭐⭐

"Biz köhnə, həcmli muftalarımızı dəyişdirdik. Enerji ötürülməsi hamar və davamlıdır və texniki xidmət xərcləri azalıb."

Emily Walker — Nyu-York İstehsalat Həllərinin Texniki Direktoru

⭐⭐⭐⭐⭐

"Kiçik ölçü bizim sıx quraşdırmalarımıza uyğundur və çevik dizayn əməliyyatları hamar saxlayır. Daha az texniki xidmət baş ağrısı."

Andrea Rossi — Əməliyyat Meneceri, Milan Engineering

⭐⭐⭐⭐⭐

"Ağır yüklər altında belə performans sabit qalır. İstehsal xəttimizin səmərəliliyi indi xeyli yüksəlib."

Jean-Claude Lefevre — Lyon Mexanika İşləri üzrə Texniki Nəzarətçi

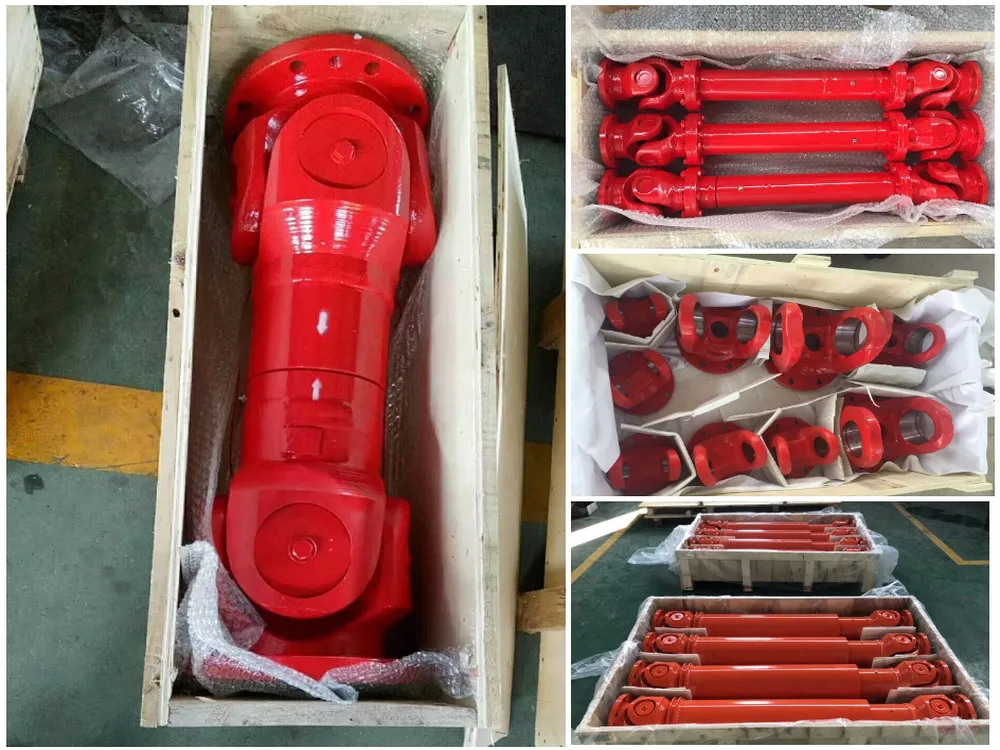

Raydafon universal joint coupling factory

Avadanlığınız üçün SWP-G muftasına ehtiyacınız varmı?

Dönmə diametrini, fırlanma anı tələbinizi, quraşdırma uzunluğunu və tətbiqinizi bizə göndərin. Komandamız düzgün modeli təsdiq edəcək və uyğunlaşdırılmış bir həll təqdim edəcək.
